V型八缸与十四缸引擎曲柄连杆总成

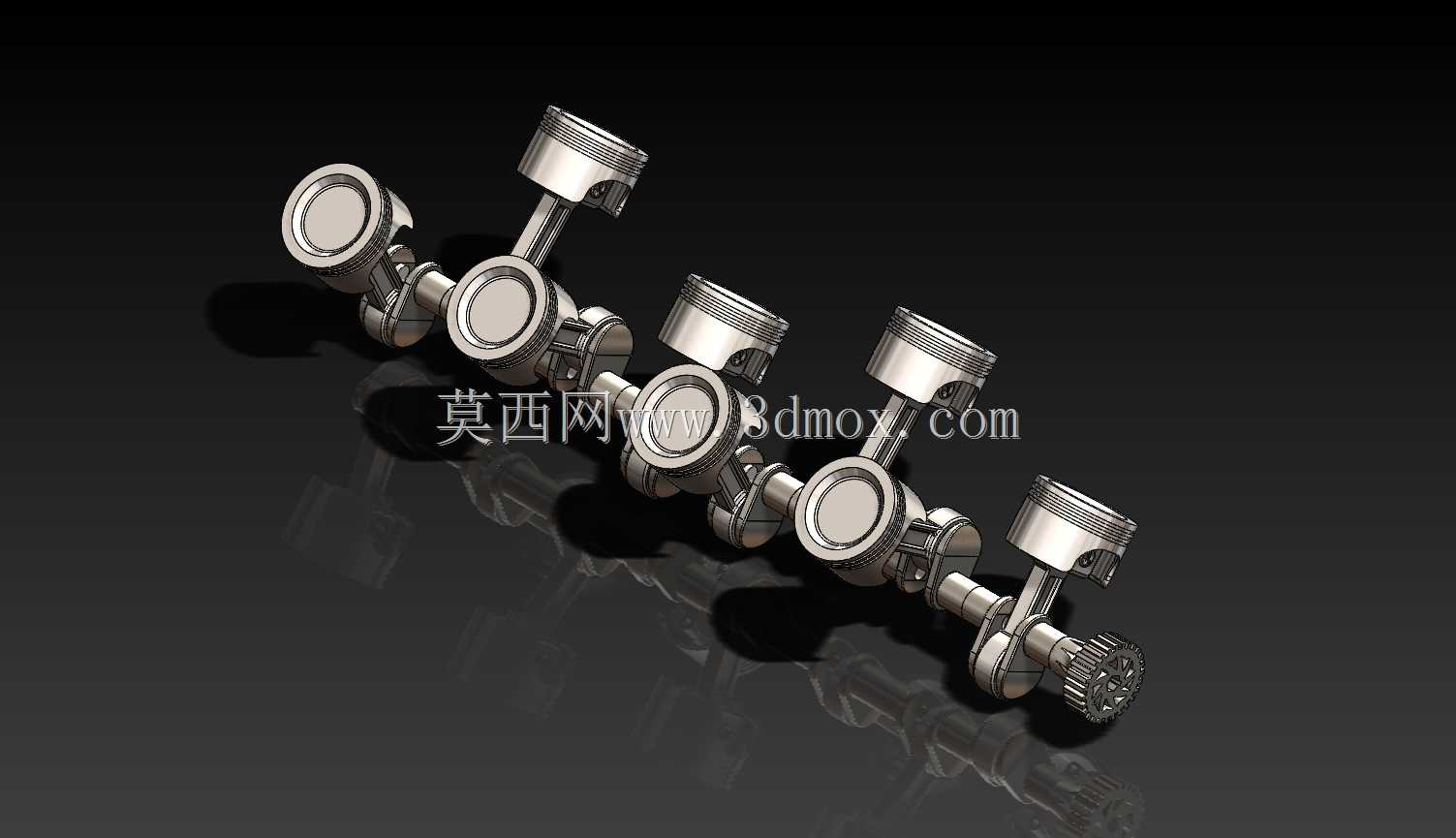

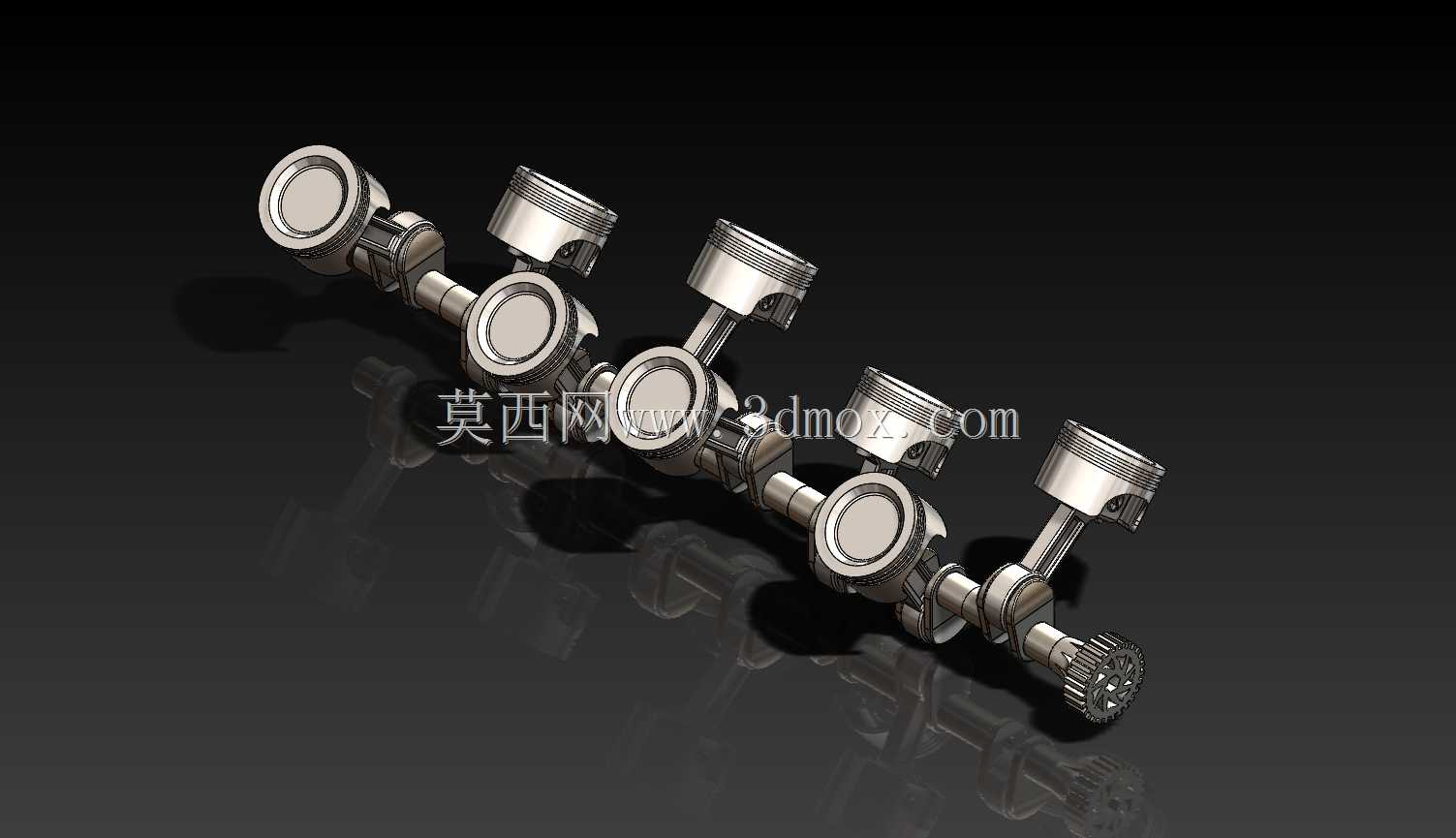

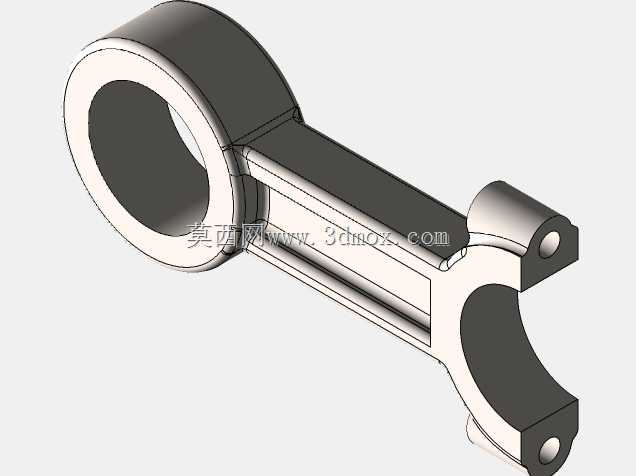

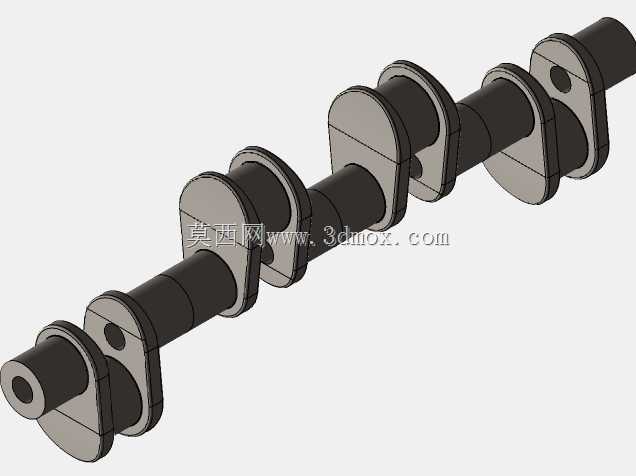

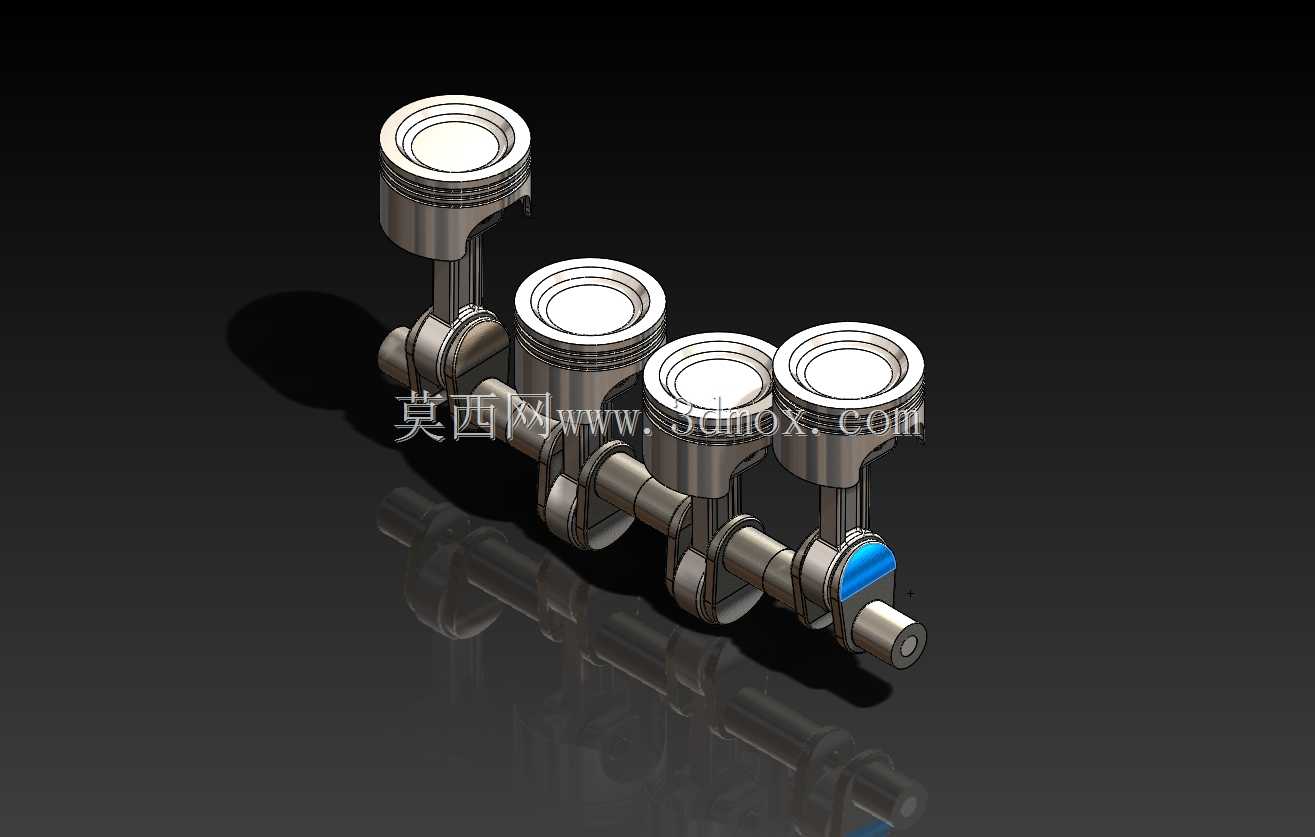

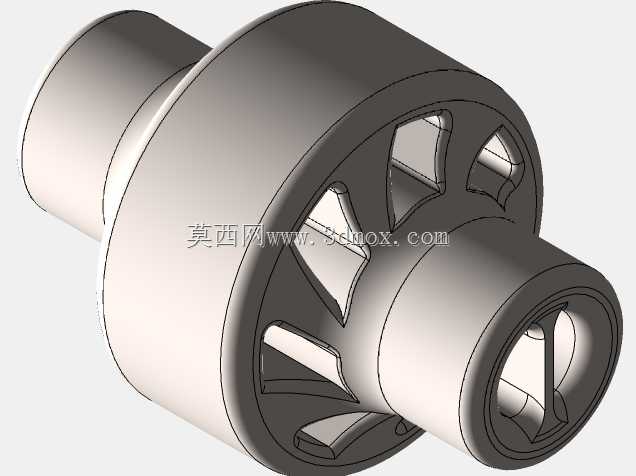

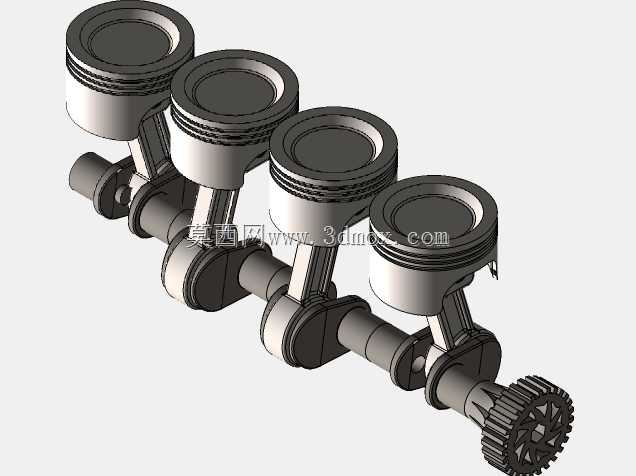

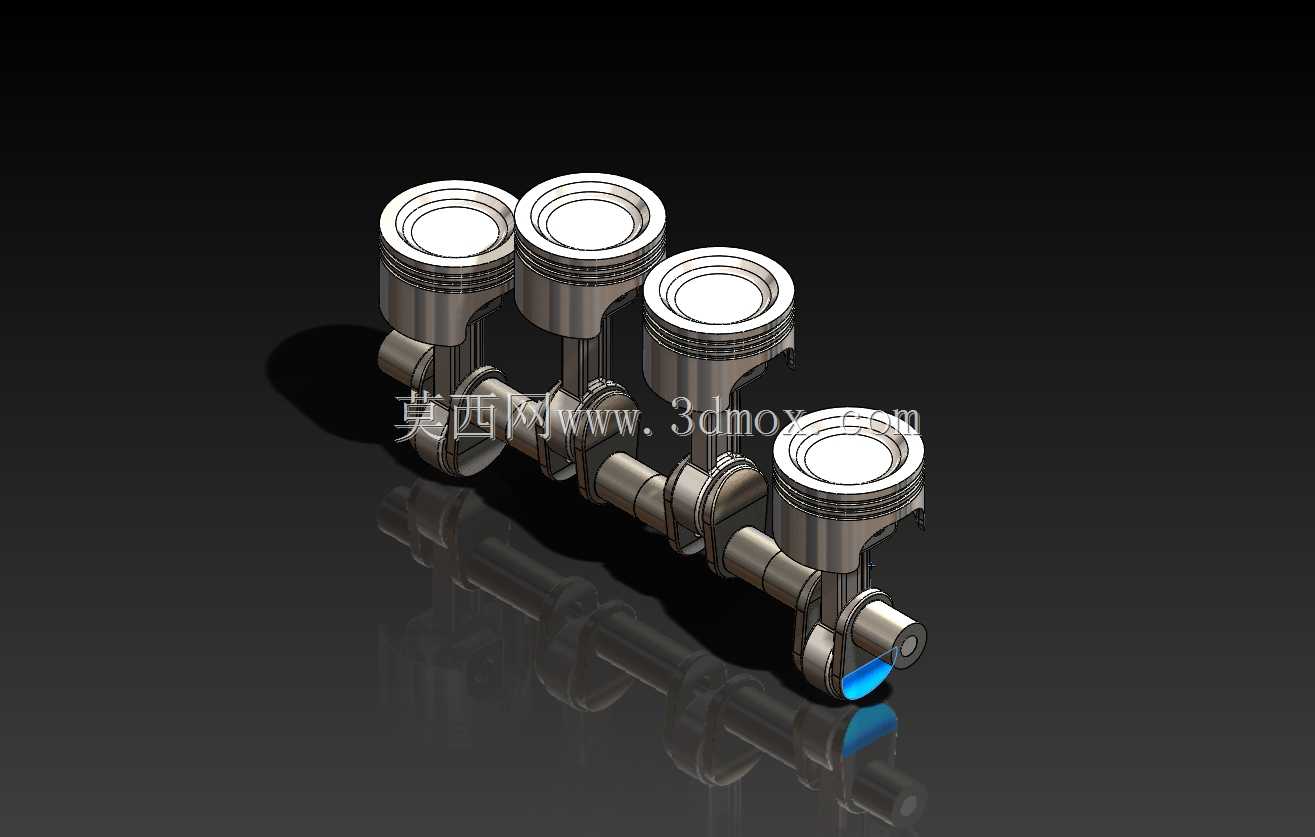

这套动力核心结构模型，还原了V型多缸内燃机的核心传动部分，主要应用于乘用车辆、商用重载车辆以及小型特种动力装备的动力输出场景，是内燃机中将活塞往复直线运动转化为曲轴旋转运动的核心功能单元。在实际动力运行过程中，可燃混合气在燃烧室内爆燃产生的高压推力直接作用于活塞顶面，通过活塞销将力传递给连杆，连杆再将往复作用力传导至曲轴的曲柄销位置，最终驱动曲轴做定轴旋转，向外输出持续的旋转扭矩，为整车行走、附属设备运转提供稳定的动力来源。从功能特性来看，该结构完整呈现了多缸V型布局的动力排布逻辑，V型夹角的缸体排布可以有效缩短动力单元的整体轴向长度，降低整机的重心高度，同时让各缸的做功行程错峰排布，大幅降低动力输出过程中的振动幅度，提升运转平顺性；模型中每一组活塞都配套了对应的活塞环安装位、活塞销铰接结构，连杆部分还原了大小端的铰接设计，大端与曲轴曲柄销配合、小端与活塞销配合，能够完整模拟活塞往复、连杆摆动、曲轴旋转的整套运动关系，曲轴末端的齿轮结构也还原了动力输出端与正时系统、传动系统的连接接口。在设计思路层面，这套结构优先保障了动力传递的刚性与动平衡表现，曲轴的曲柄配重块按照各缸往复运动件的质量做了对应匹配，抵消高速运转过程中产生的往复惯性力与旋转离心力，避免整机出现异常振动；活塞的裙部型线、连杆的杆身截面都按照受力载荷做了优化，在保证结构强度的前提下尽可能降低运动件的整体质量，减少运动过程中的惯性损耗，提升动力响应速度。从安装边界来看，整套总成的轴向尺寸适配V型多缸引擎的缸体排布间距，径向尺寸预留了活塞上下止点的运动行程空间，曲轴主轴颈的位置与缸体主轴承座的安装位一一对应，连杆摆动过程中不会与缸体内壁、曲轴箱结构发生运动干涉，各运动副之间预留了合理的配合间隙，能够满足润滑介质的存留需求，保障长时间高转速运转下的可靠性。这类结构模型可用于动力系统的原理教学、结构拆解学习，也能作为新动力总成开发阶段的结构验证参考，帮助从业者直观理解多缸内燃机核心传动部分的运作逻辑与装配关系。
