12.5吨容量HEB550桥梁配套电动单轨电车

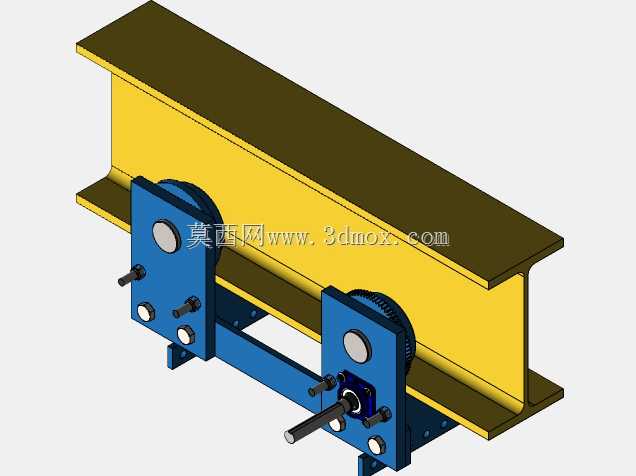

这款电动单轨电车主要面向工业厂区、重型物料仓储、大型生产车间的固定轨道物料转运场景，尤其适配HEB550标准桥梁的安装使用需求，可承担12.5吨额定载重的物料沿预设单轨路径的水平输送作业，是桥式起重输送系统中负责沿主梁方向移动承载的核心行走部件，替代传统人工牵引或低效的定点吊装转运模式，大幅提升大吨位物料在固定作业区间内的流转效率，降低重型物料移位过程中的安全风险。从功能特性来看，该行走机构采用双侧对称布置的行走轮组结构，每侧配置双轮缘行走轮卡合在单轨工字钢的翼缘上，避免行走过程中出现脱轨、侧偏问题，轮组内置轴承支撑转动副，可有效降低行走过程中的滚动阻力，减少动力损耗；传动端采用齿轮啮合传动结构，动力输入轴外接驱动单元后，可通过齿轮副将扭矩传递至行走轮轴，实现整机沿轨道的平稳前进、后退动作，机架上预留的多个安装位可直接挂载起重葫芦、吊具等承载部件，满足不同类型吊重作业的挂载需求。在设计思路上，整体采用框架式焊接机架作为承载主体，双侧立板通过横向连接梁形成刚性整体结构，既保证12.5吨重载下的结构强度，避免机架受载出现形变，又通过合理的镂空布局控制整体自重，降低行走过程中的动力负载；所有转动部件均设计有独立的安装定位基准，行走轮、传动齿轮、支撑轴的同轴度、平行度在装配阶段可通过机架上的加工定位面快速校准，减少后期调试工作量，同时各易损部件均采用模块化安装设计，后期维护更换时无需整体拆解机架，可单独拆卸磨损的轮组、轴承或齿轮部件，降低运维成本。从安装边界来看，该机构的整体宽度、轮组间距完全匹配HEB550工字钢桥梁的截面尺寸，行走轮的轮缘间距、踏面弧度与工字钢翼缘的接触面完全贴合，安装时可直接将整机卡装在轨道上，无需额外定制适配转接件；机架下方预留的吊点安装孔位间距符合通用起重吊具的安装标准，动力输入轴的轴径、键槽尺寸适配常规工业减速驱动单元的输出端，可直接与厂区现有驱动系统配套使用，整体安装后沿轨道方向的行走限位间隙符合重载起重设备的安全规范，可在预设轨道区间内稳定完成大吨位物料的往返输送作业，适配车间内重型工件转序、仓储区重型货物移位、生产线重型部件配送等多种作业需求。
