高架单轨起重机U形曲线承载轨道结构

　　该U形曲线单轨梁为高架单轨起重设备的核心承载构件，适配3吨额定起重量的起重作业场景，总行程覆盖66米至4.72米的作业半径区间，主要应用于车间内部跨工位物料转运、环形生产线物料配送、仓储区域异形路径的重物吊装场景，可绕过车间内固定立柱、设备集群等障碍物，实现无死角的物料输送覆盖，相比直线单轨梁，无需额外设置多段轨道转接工位，能大幅缩减车间内起重设备的布设数量，降低厂房空间占用率。从结构设计逻辑来看，该梁体采用曲线平滑过渡的U形布局，全程轨道曲率经过反复校核，确保配套的电动葫芦行走轮在全行程范围内与轨道翼缘贴合均匀，避免出现卡滞、啃轨等常见故障；梁体截面选用适配起重载荷的热轧型钢组合截面，在曲线段额外增设了侧向加劲肋，

　　抵消葫芦行走至曲线段时产生的离心侧向载荷，防止梁体出现侧向失稳。梁体的安装边界需匹配厂房顶部的承重牛腿或网架下弦节点，吊点间距根据梁体弯矩分布曲线优化设置，在曲线曲率变化较大的区段加密吊点布置，避免梁体在长期载荷作用下出现局部下挠变形；轨道接头处采用45度斜接坡口设计，配合高精度定位销实现轨道对接处的平顺过渡，减少葫芦行走经过接头时的冲击振动，延长行走轮与轨道的使用寿命。在功能特性层面，该梁体可适配环链电动葫芦的安装使用，全行程范围内的梁体静刚度、动刚度均满足起重设备设计规范要求，曲线段的轨道内侧设置了导向限位结构，防止葫芦在快速行走时出现脱轨风险；梁体表面预留了滑触线或电缆滑车的安装位，可根据车间供电形式灵活选择供电方式，

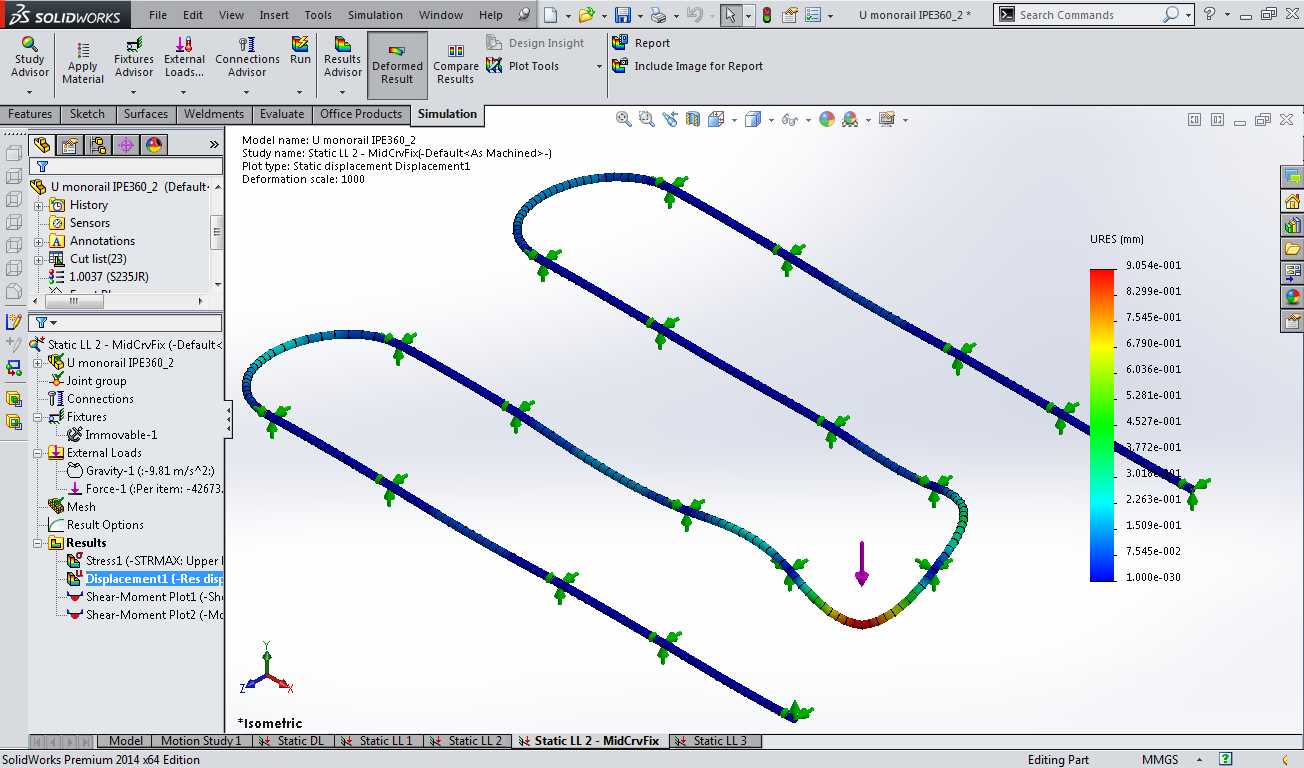

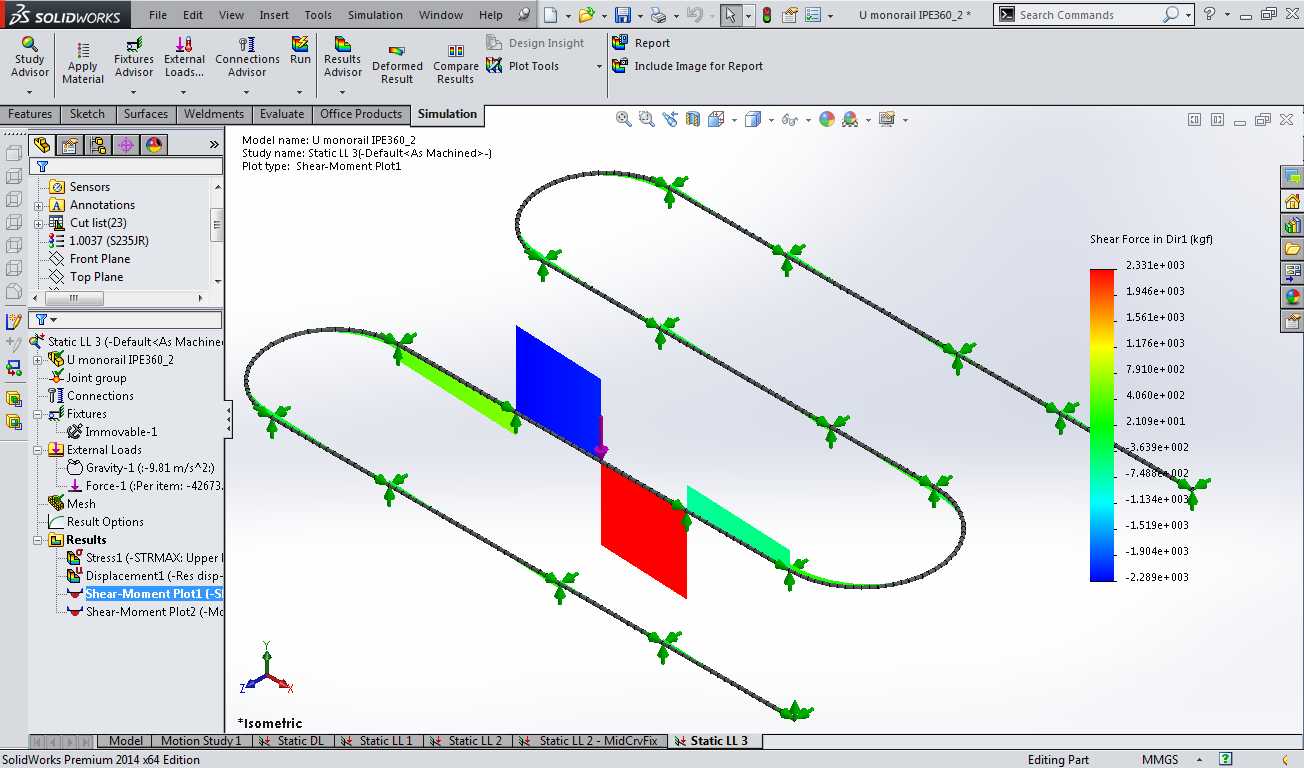

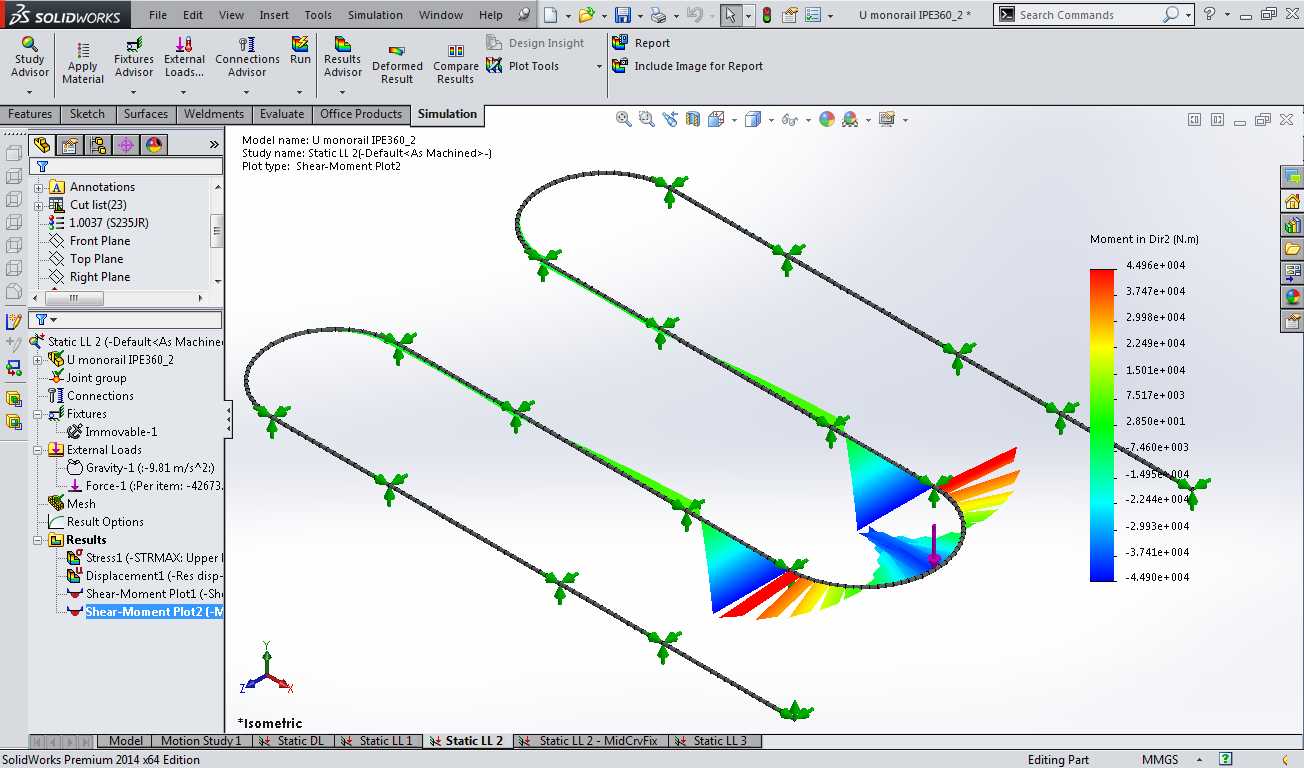

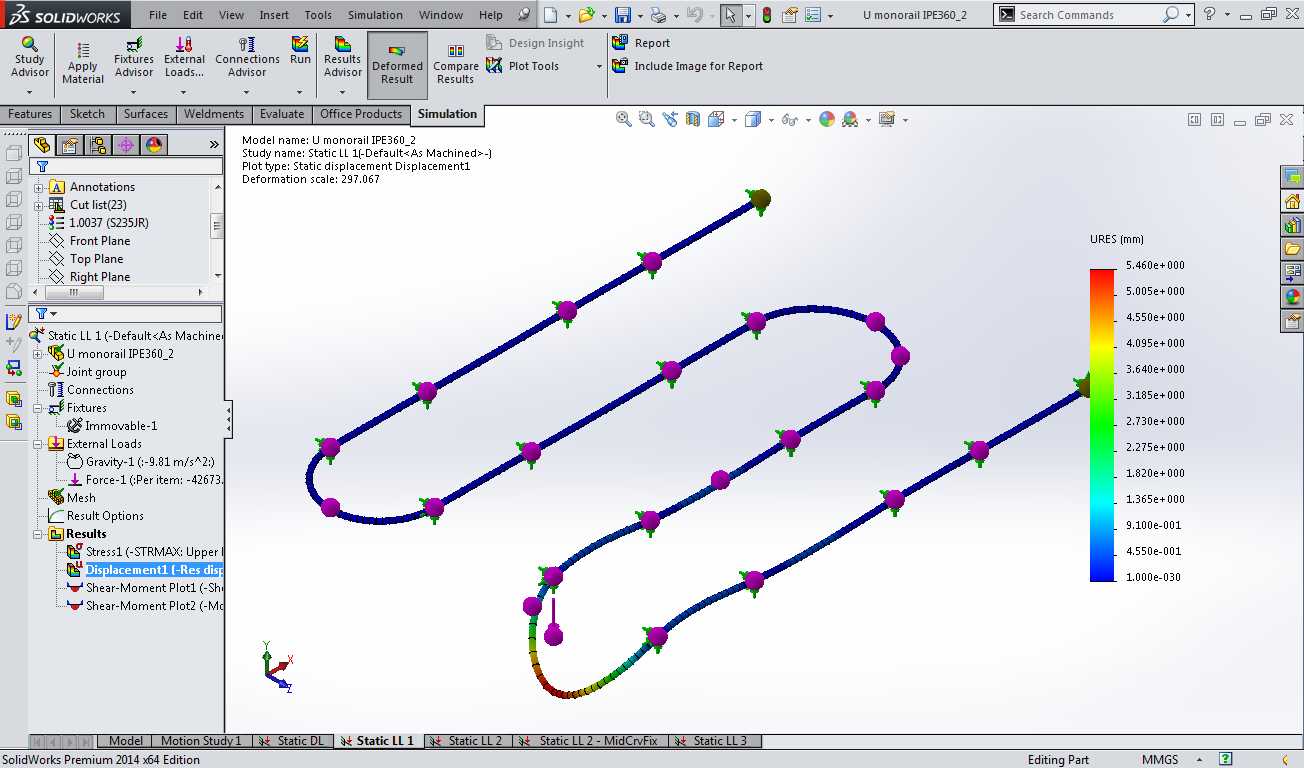

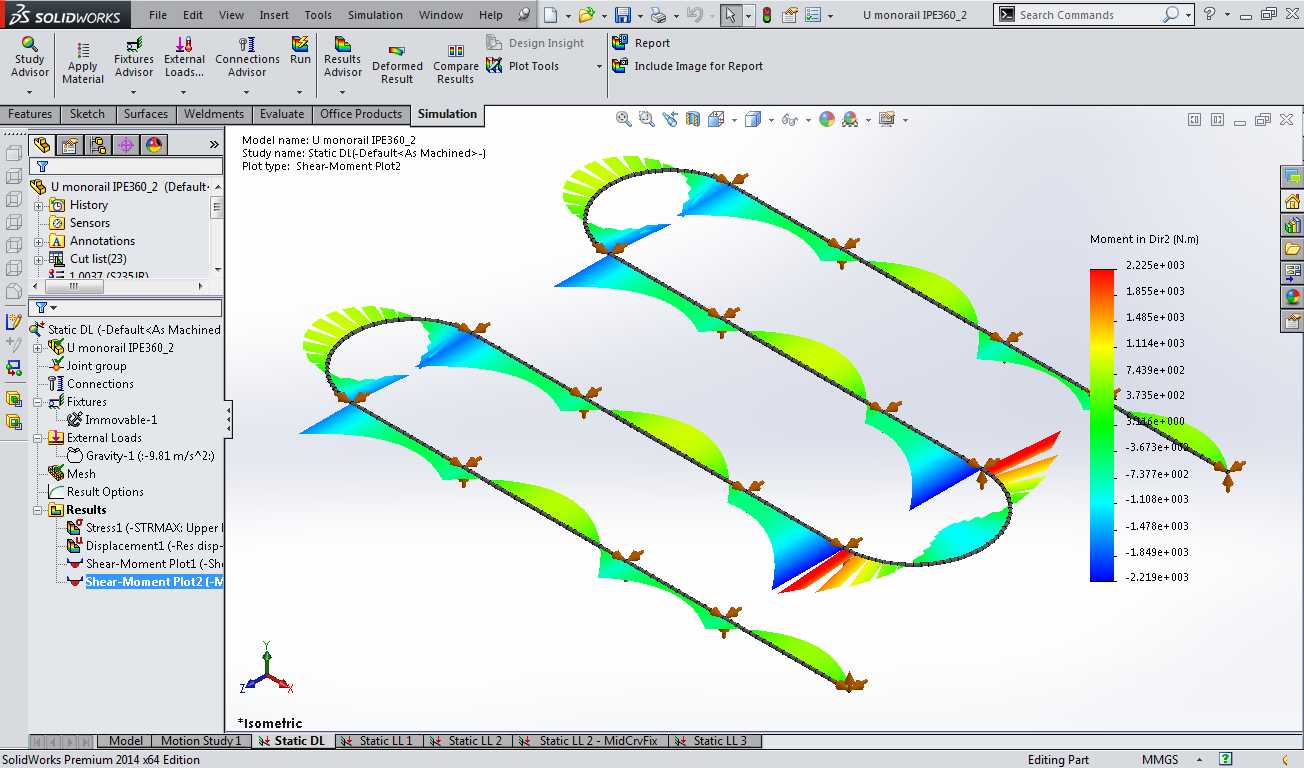

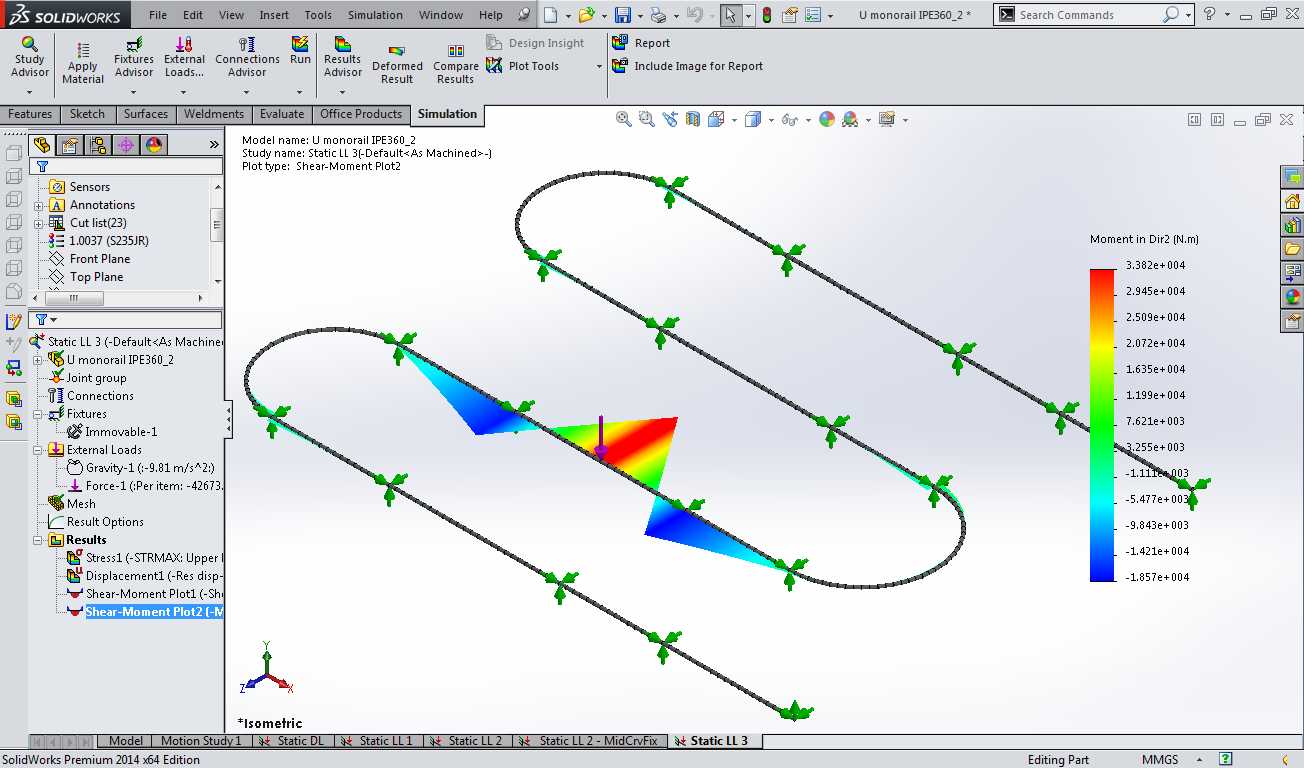

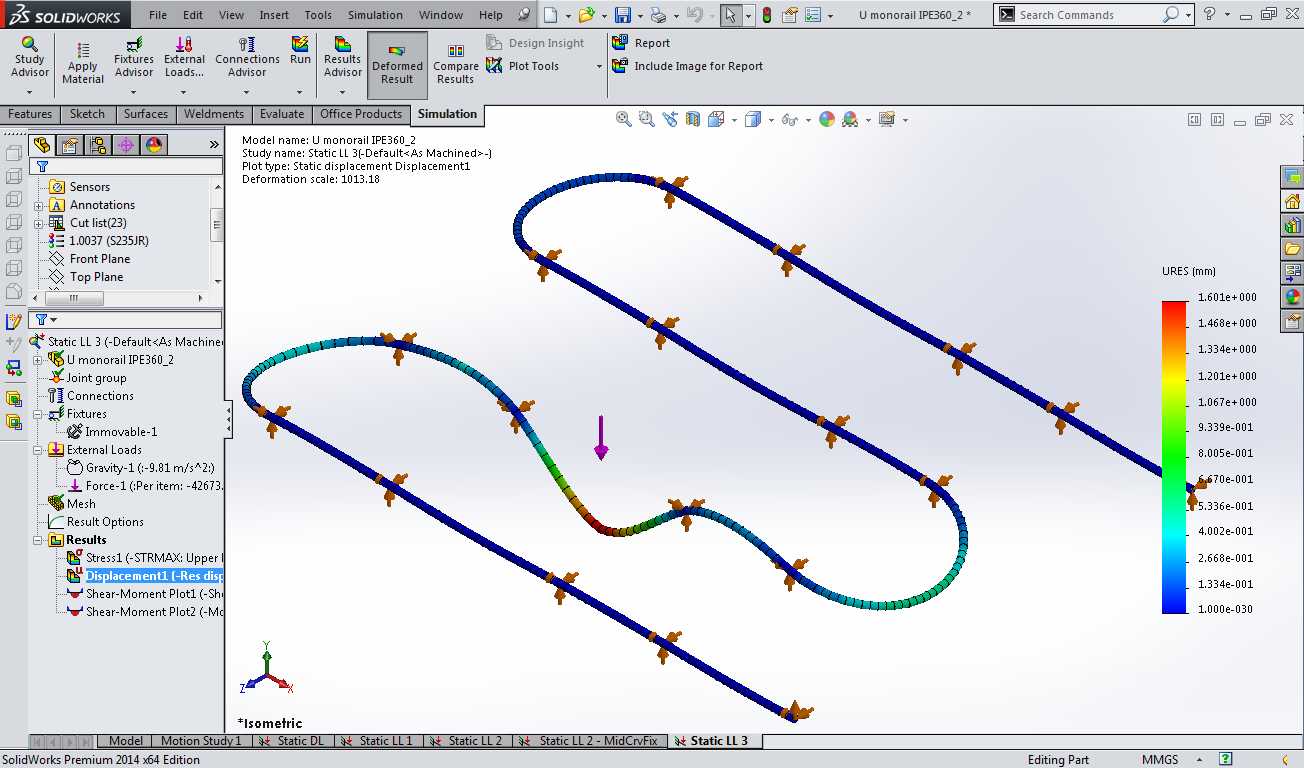

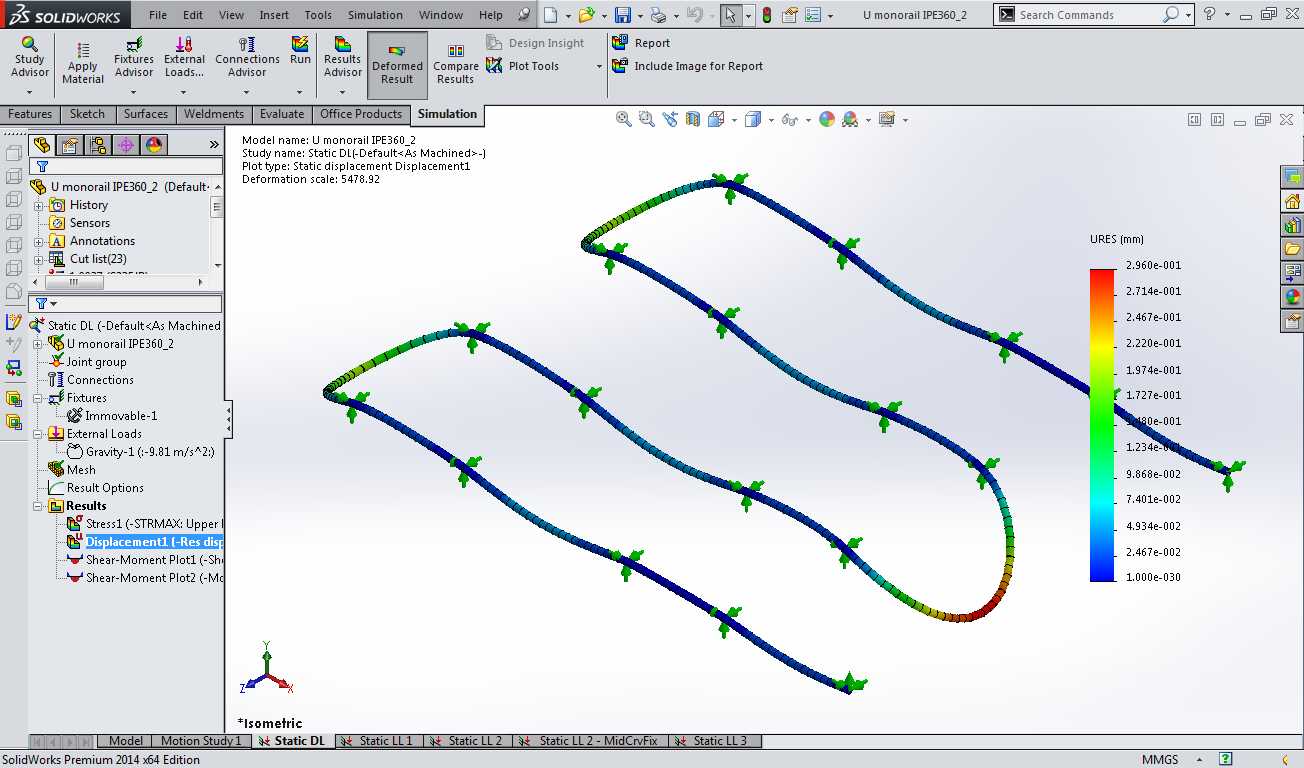

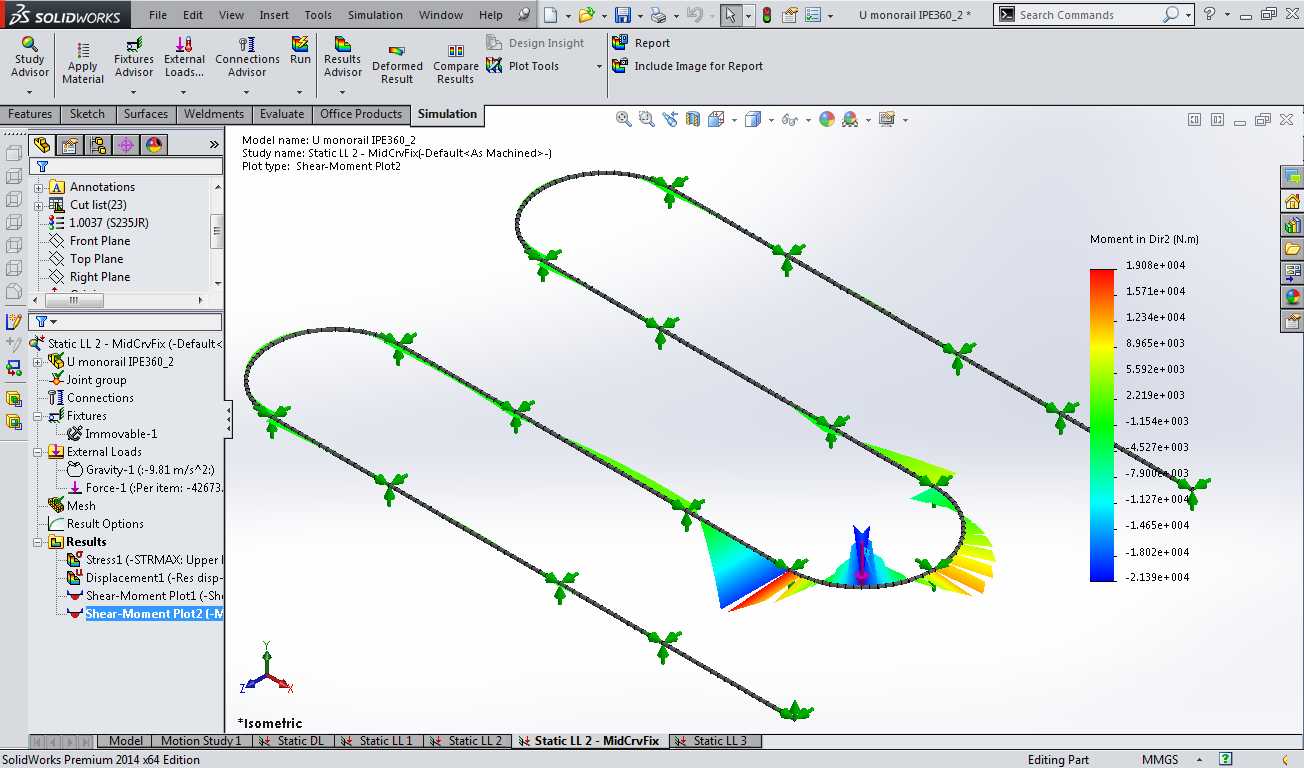

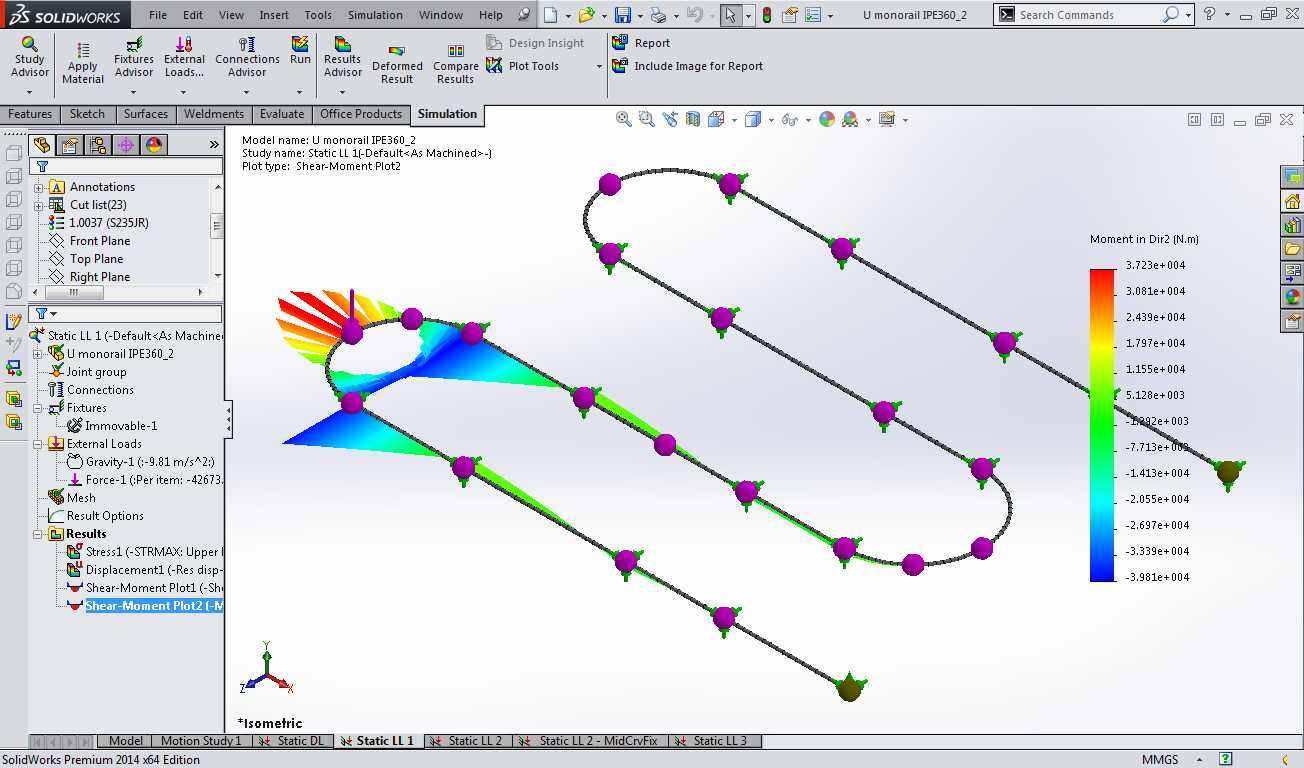

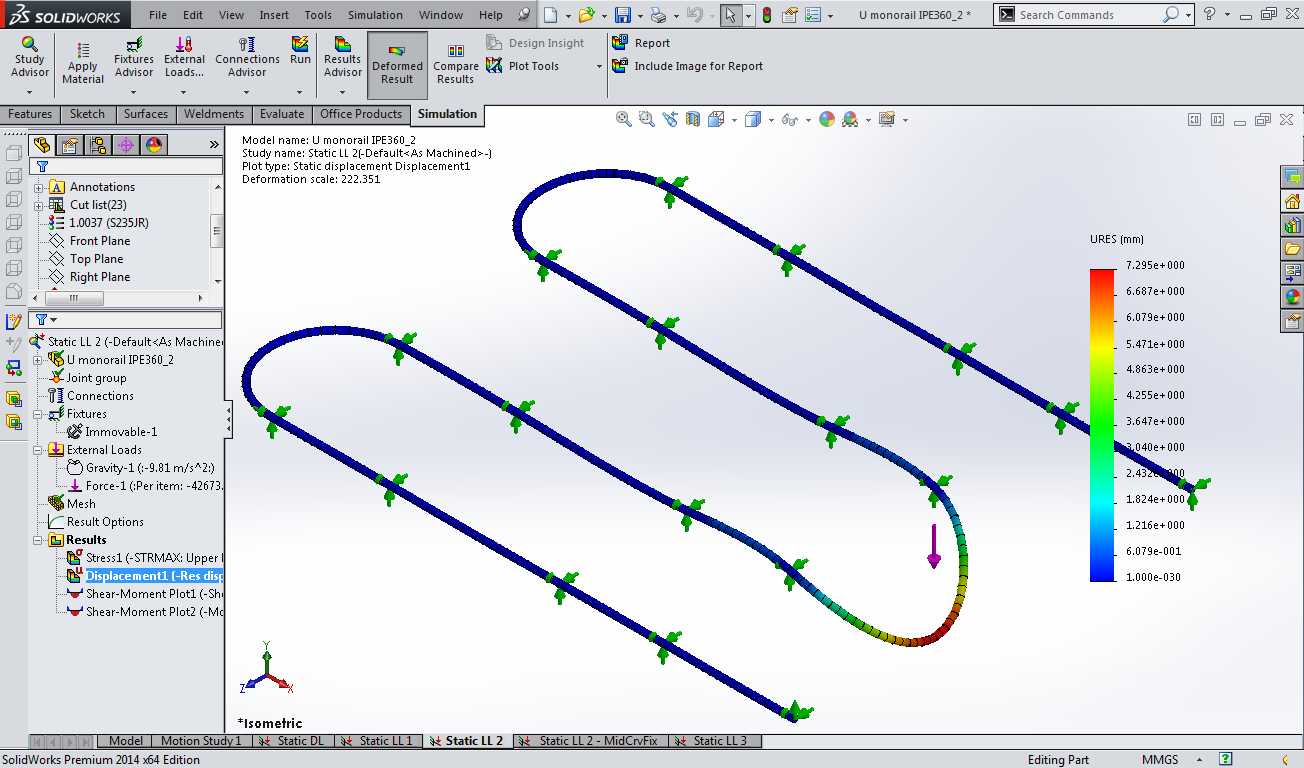

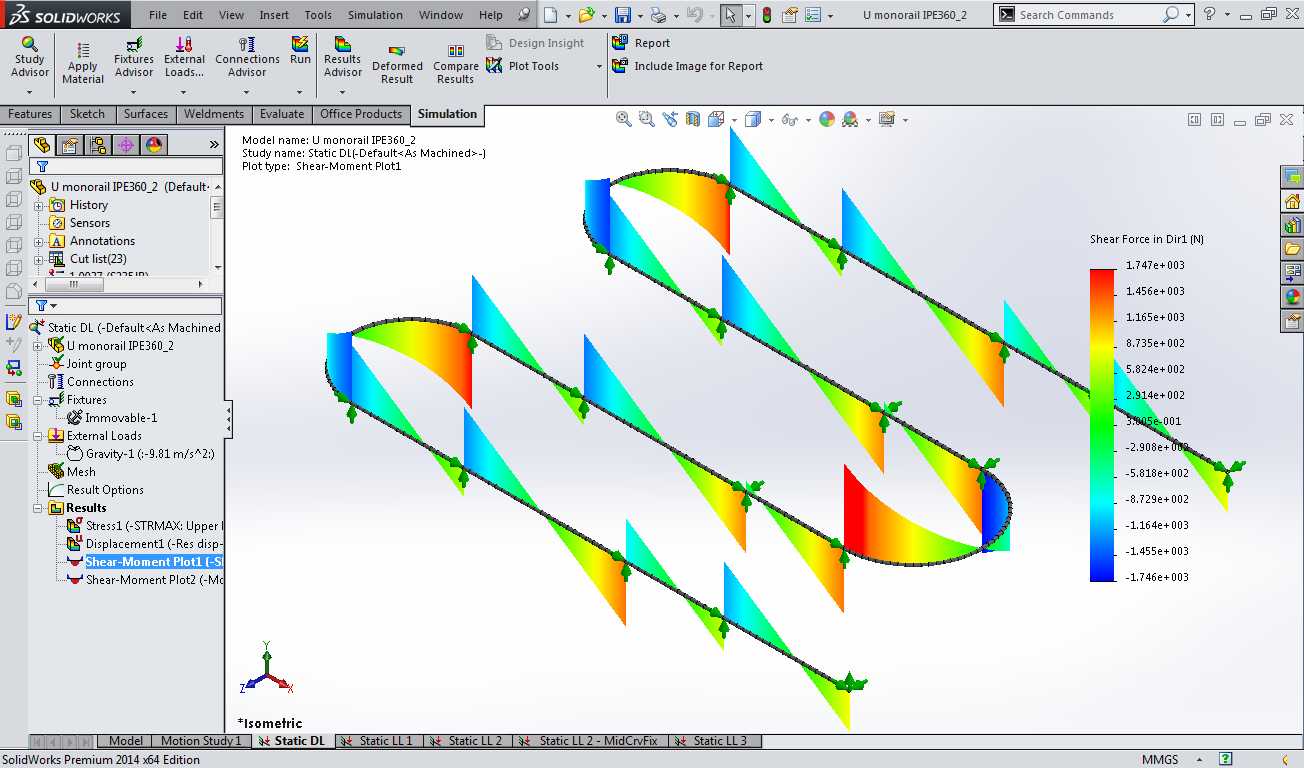

　　同时预留了行程开关、防撞缓冲装置的安装接口，无需现场二次打孔加工即可完成安全附件的装配。设计过程中针对梁体全行程的弯矩、剪力分布做了完整的仿真验算，对应图中呈现的应力云图分布，可清晰看到梁体在额定载荷作用下的应力集中区域主要集中在曲线段与直线段的过渡位置，针对该区域做了局部加厚处理，将最大应力控制在材料许用应力范围内，确保长期重载作业下的结构可靠性；梁体的转弯半径经过匹配葫芦行走轮的轮距、转弯通过性参数优化，既保证葫芦能顺畅通过曲线段，又尽可能缩小U形轨道的整体占地尺寸，适配厂房内有限的布设空间。现场安装时需先对所有吊点的标高进行统一校准，确保梁体安装完成后全程的高低差控制在允许公差范围内，避免葫芦行走时出现爬坡、溜车等问题；

　　轨道安装完成后需全程做行走测试，检查葫芦在直线段、曲线段、接头位置的行走顺畅度，调整导向轮间隙至合理范围，确保运行无卡滞、无异响。该结构尤其适合车间内设备布局紧凑、无法布设直线起重轨道的场景，可根据厂房实际布局调整U形轨道的开口方向、曲率半径、延伸长度，灵活适配不同的作业覆盖需求，相比双梁桥式起重机，该单轨梁结构自重更轻，对厂房顶部的承重要求更低，布设成本更低，同时能实现环形路径的连续物料输送，在轻工制造、机械加工车间的工序间物料转运场景中具备较高的应用价值。
