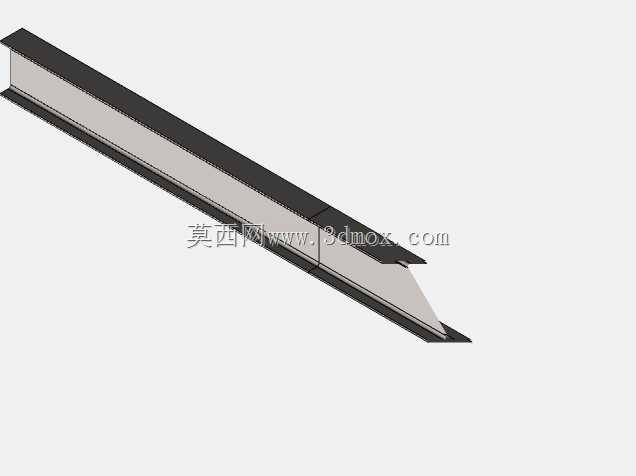

3吨级4.72米跨度IPE360单轨承重梁

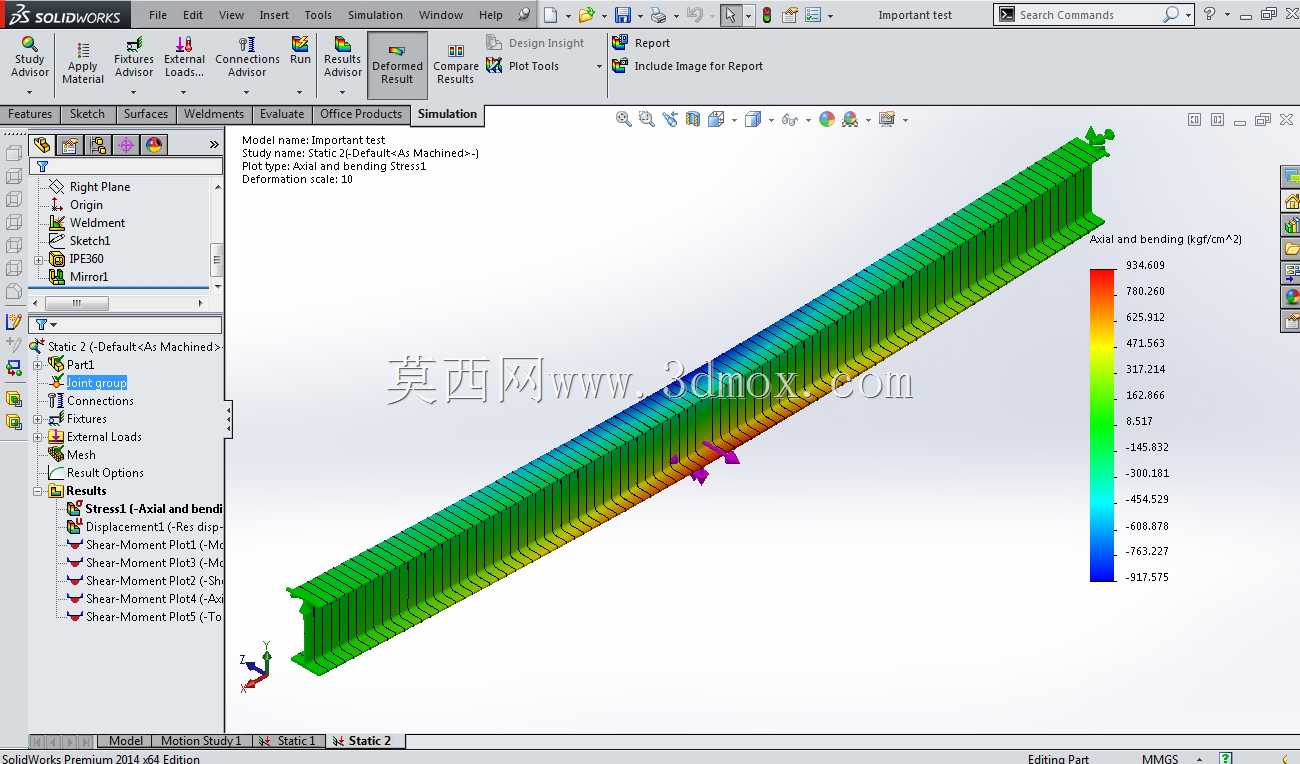

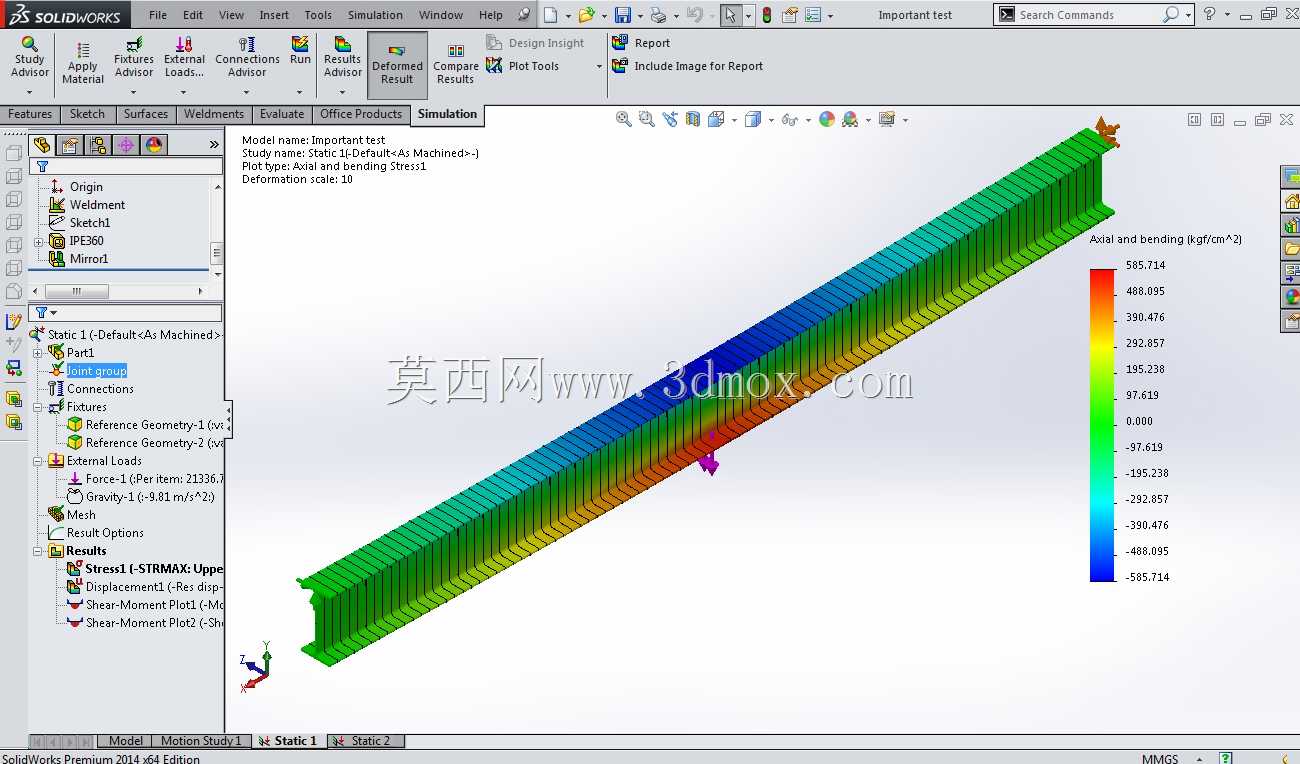

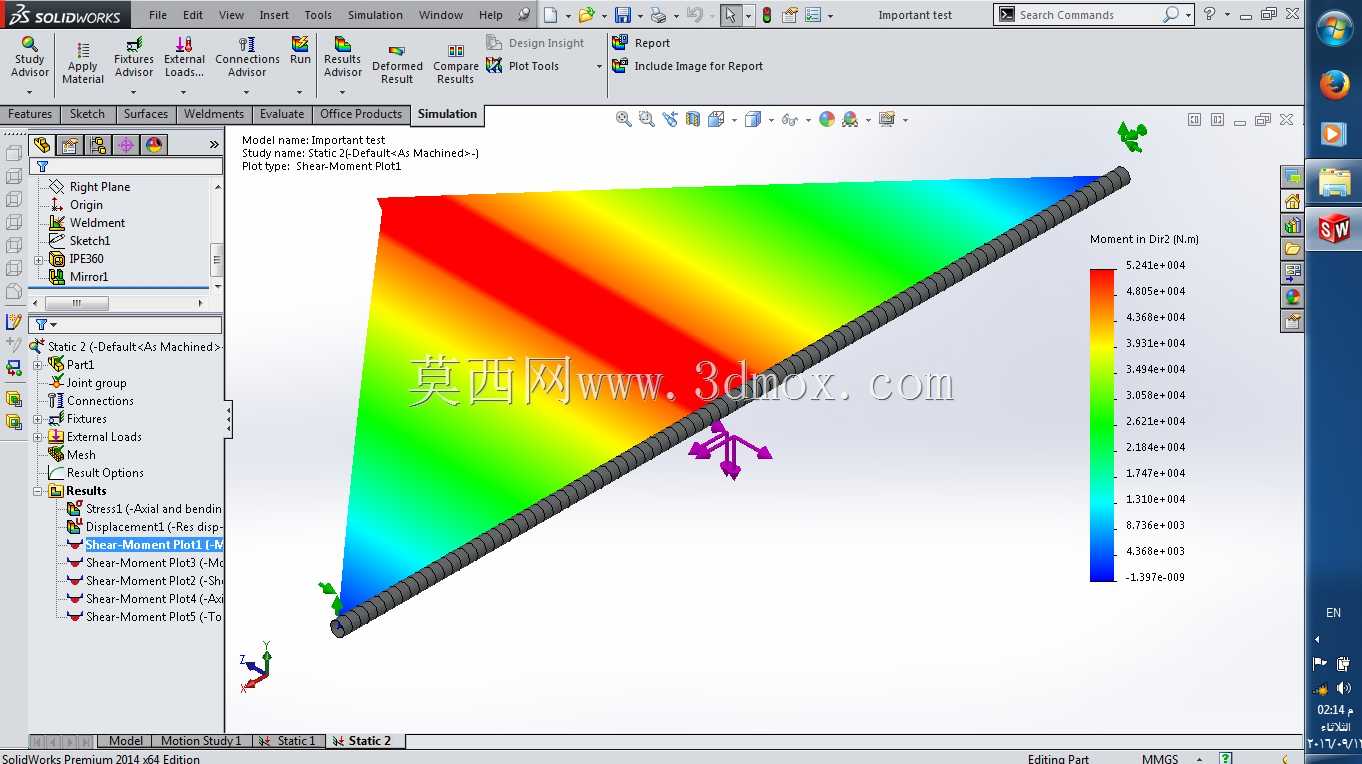

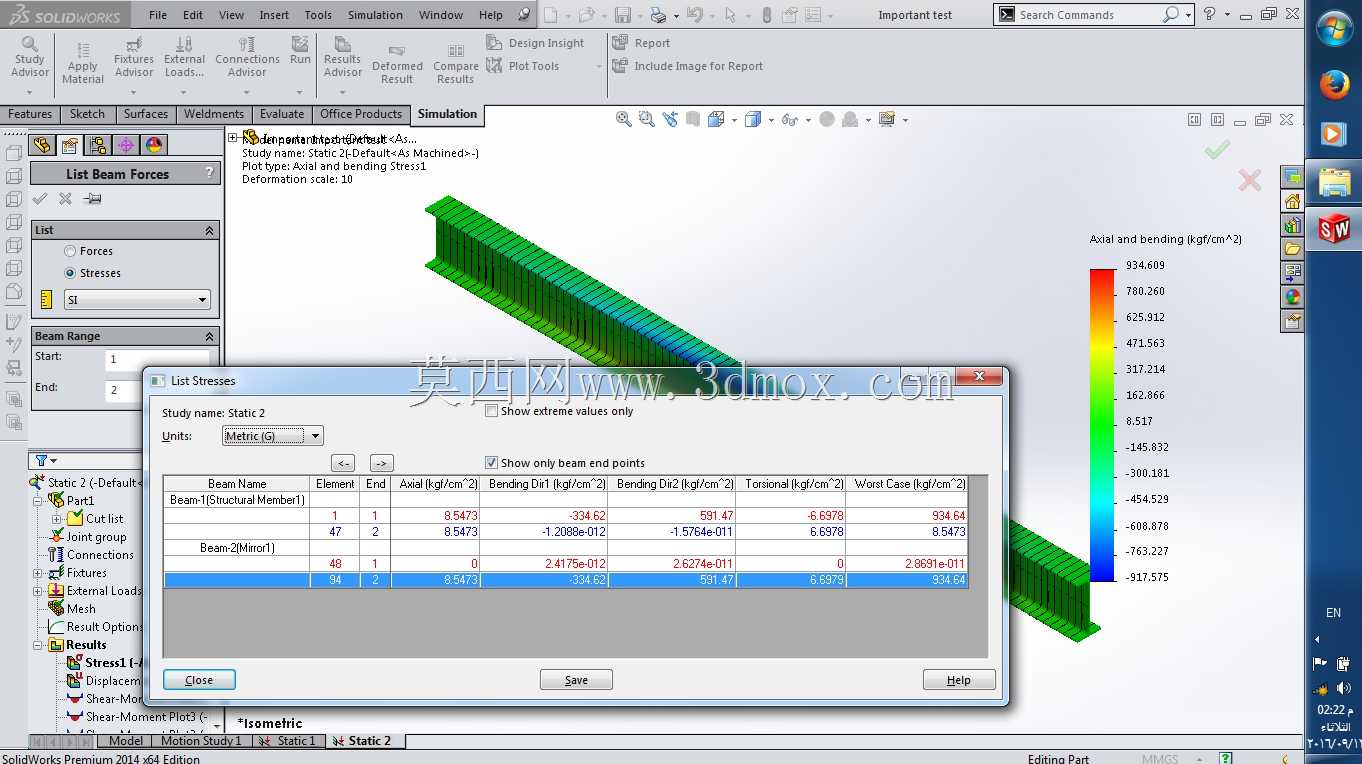

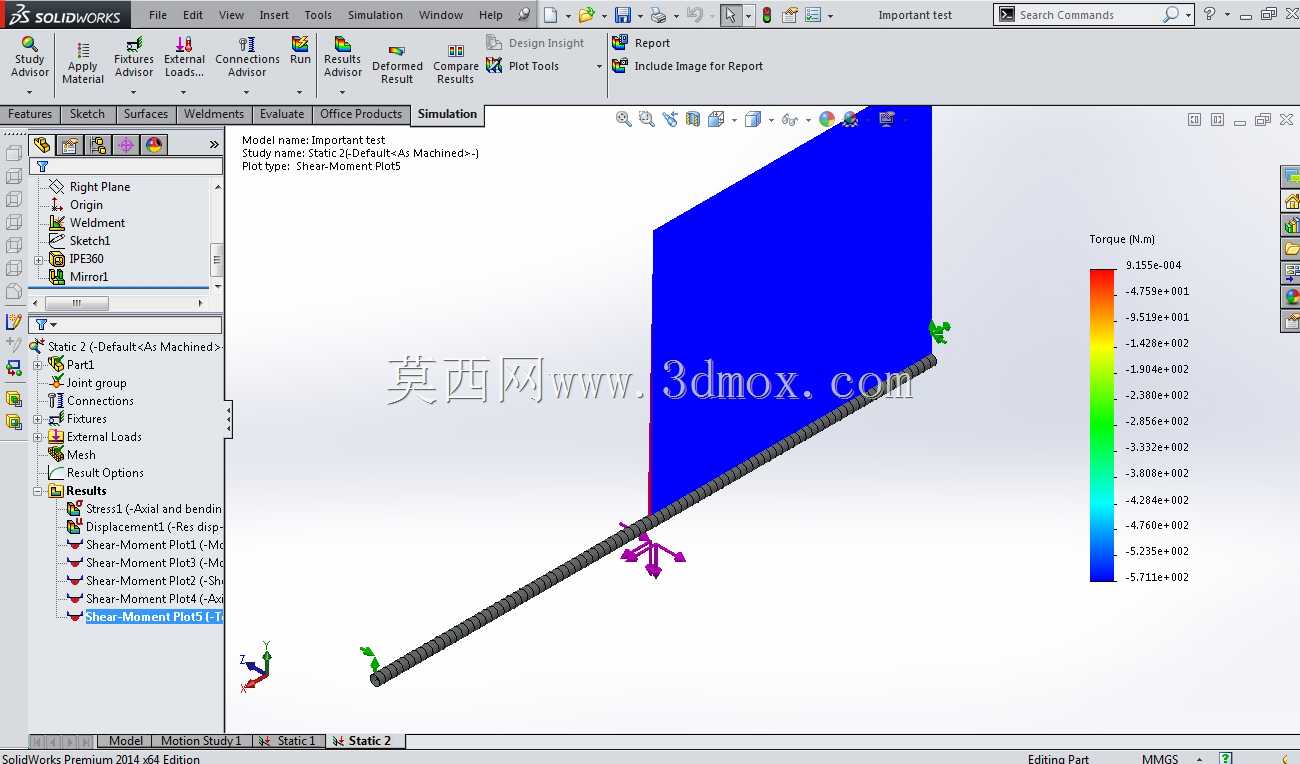

这款单轨梁主要适配车间内轻型物料的定点吊运作业场景，常见于机加工车间跨工位工件转运、仓储库区小件货物的高架吊运、装配线旁重型零部件的短距离移位等工况，作为电动葫芦的行走承载轨道使用，可直接匹配额定起重量3吨的环链电动葫芦安装，无需额外加装辅助承载结构。设计阶段首先锁定4.72米的净跨度边界，两端采用标准连接板与厂房立柱预埋支座或高架钢结构支架栓接，安装时需保证梁体上翼缘的水平度公差控制在千分之一以内，避免葫芦行走时出现卡滞或偏载磨损。梁体截面选用IPE360标准欧标工字钢，截面参数经过受力校核，在满载工况下的最大挠度满足起重机设计规范要求，同时兼顾了自重控制与承载冗余，不会因截面过大造成材料浪费，也不会因截面不足留下安全隐患。建模过程中同步完成了受力仿真分析，对梁体在满载居中、满载行至端部、动载冲击等多种工况下的应力分布、变形量做了逐一验证，从仿真云图可以看到，应力集中区域主要出现在梁体两端的连接孔位附近，设计时已对该区域做了加劲肋补强，避免长期交变载荷下出现疲劳开裂。梁体下翼缘为葫芦行走轮的接触面，加工时需保证表面平整度，不得有凸起、焊疤等缺陷，行走轮与翼缘的配合间隙控制在合理范围，保证葫芦运行顺畅无卡阻。这类单轨梁的安装高度可根据车间实际层高调整，通常梁底距离地面的净空高度不低于4米，满足常规工件的吊运高度需求，梁体两端设置有限位挡块安装位，可防止葫芦行至端点时脱轨。对于结构设计从业者来说，该模型可直接作为同参数单轨梁的设计参考，建模时保留了所有的装配基准面、受力分析特征，可直接修改跨度、起重量参数快速生成适配不同工况的单轨梁模型，省去重复建模与校核的时间，也可作为钢结构受力分析的教学案例，直观展示工字钢梁在受弯工况下的应力分布规律，帮助新人理解钢结构设计的校核要点。
