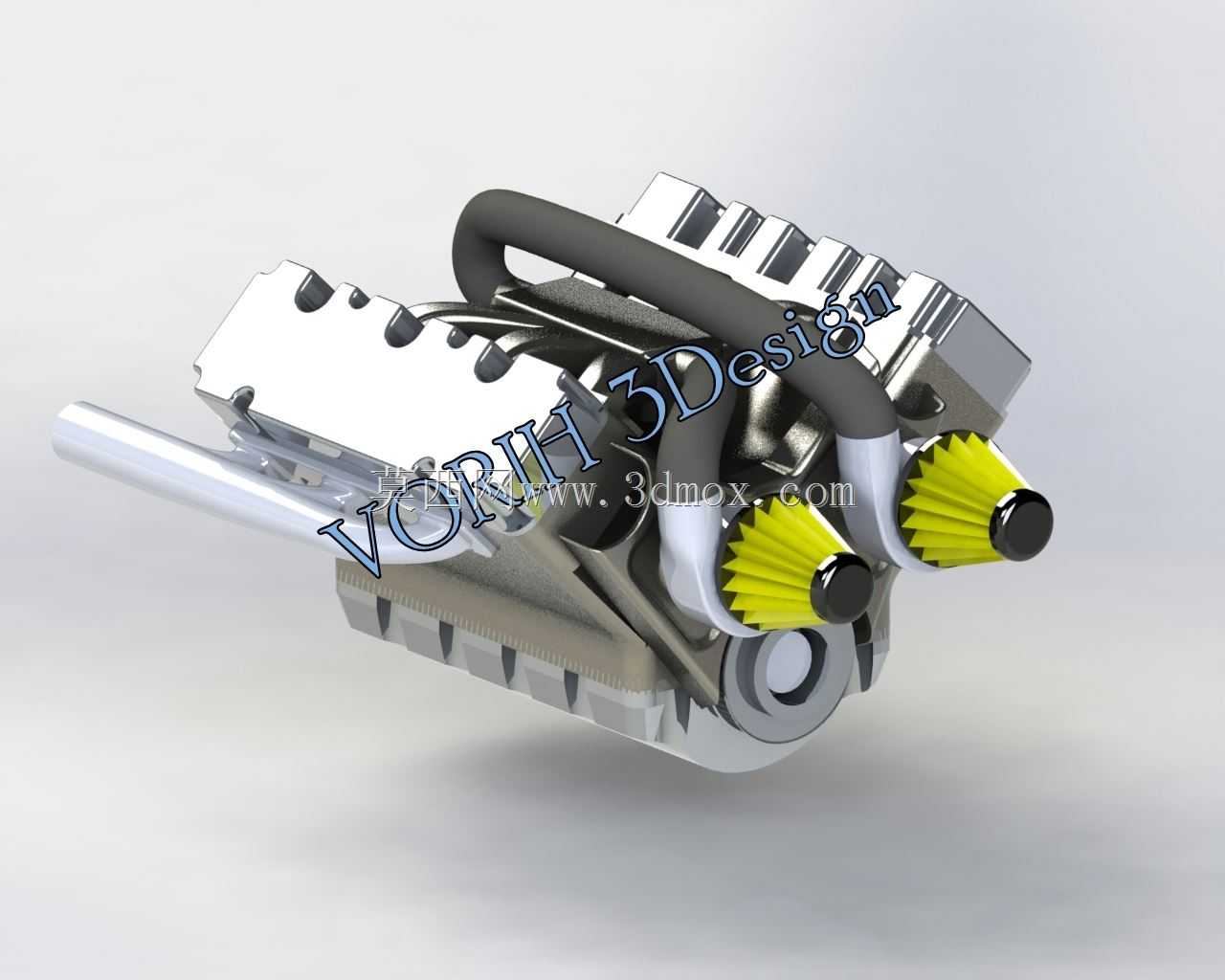

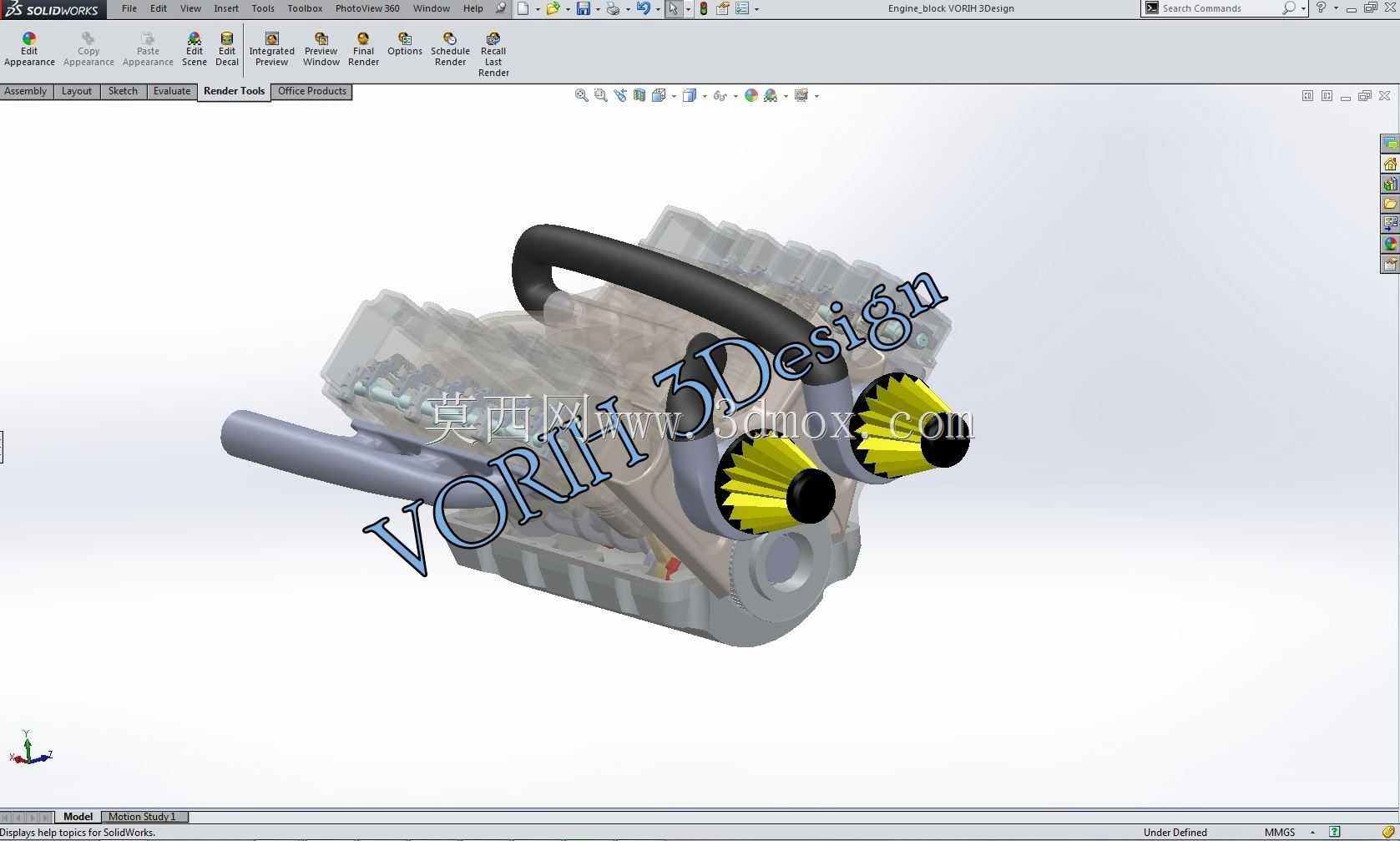

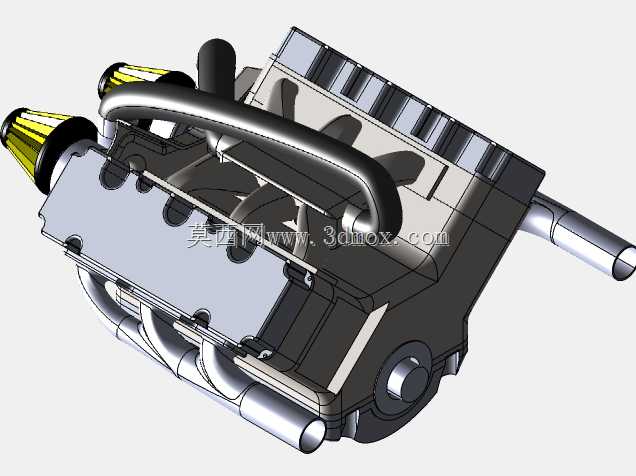

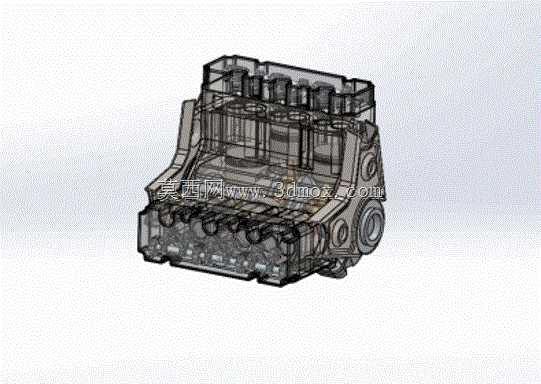

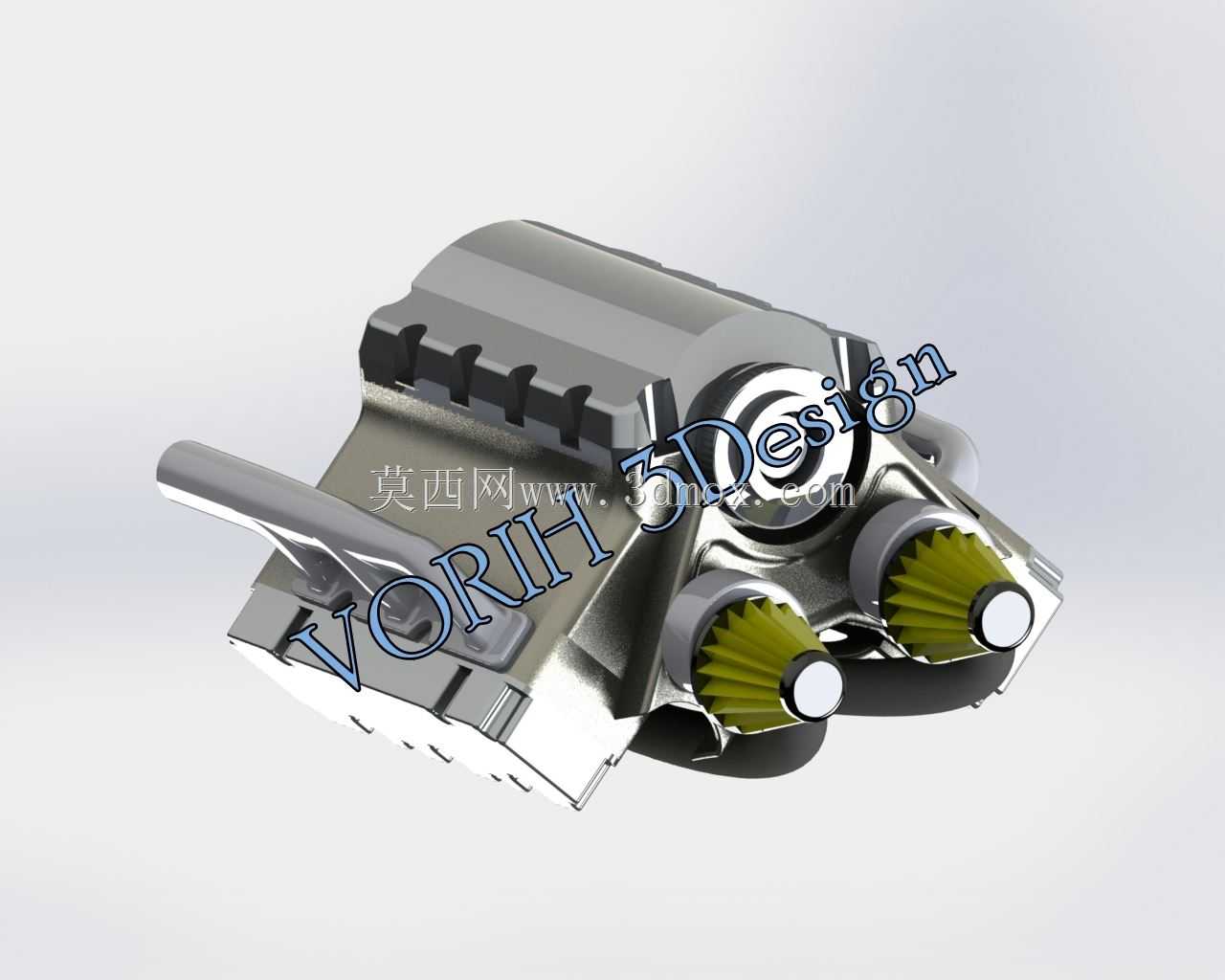

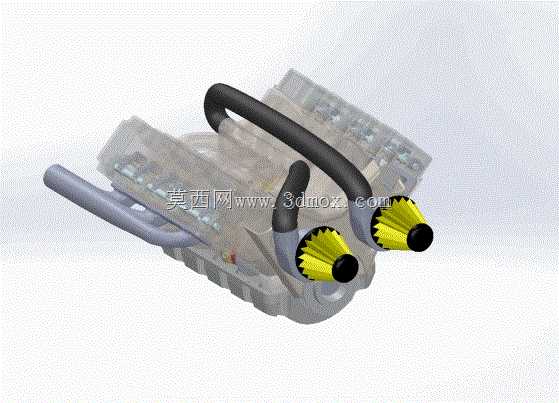

透明结构展示V型六缸引擎三维数模

这款V型六缸动力单元的三维结构数模，完整还原了民用乘用车辆、中小型工程作业设备常用的大排量动力核心的全部结构细节，采用半透明化的外观处理方式，能够清晰呈现内部气道、冷却腔道、曲柄连杆机构、配气组件的排布逻辑，无需拆解即可直观掌握整机的内部构造关系。在实际行业应用场景中，这类V6布局的动力单元广泛适配中高端乘用车、轻型商用载货车辆、小型工程作业机械以及固定动力输出机组，相比直列六缸引擎拥有更紧凑的轴向长度，能够大幅缩减动力舱的纵向占用空间，给乘员舱、附属散热组件、转向系统留出更充裕的布置余量，同时V型夹角的结构设计能够抵消大部分活塞往复运动产生的一阶振动，整机运行平顺性远优于同排量直列四缸动力单元，能够为配套设备提供持续稳定的动力输出。从产品功能特性来看，该数模完整还原了引擎的进气道、排气歧管接口、缸体冷却水道、润滑油道、曲轴安装位、凸轮轴装配腔、火花塞安装孔、正时机构装配空间等核心功能结构，所有配合面的安装边界都按照实际量产引擎的装配公差逻辑做了还原，既可以用于汽修专业的结构教学演示，帮助学员快速理解多缸引擎的做功顺序与动力传递路径，也可以作为车辆改装、动力总成匹配项目的参考基准，帮助设计人员快速完成动力舱的空间校核。在设计思路层面，该结构采用60度标准V型夹角设计，两侧缸体对称排布，曲轴采用全支撑结构设计，每个主轴颈都对应独立的轴承座，能够承受高转速工况下的交变载荷冲击，缸体下部预留了油底壳的安装法兰与密封槽位，上部预留了气缸盖的定位销孔与螺栓过孔，前端轮系位置预留了水泵、发电机、空调压缩机等附属附件的安装点位，后端预留了与变速器连接的飞轮壳定位边界，所有外接接口的位置与尺寸都符合主流量产V6引擎的通用规范。从外形尺寸与安装边界来看，该模型还原的整机长度控制在同排量直列六缸引擎的七成左右，宽度相比V8引擎缩减近两成，整体重心位于V型夹角的中心线上，安装悬置点位设置在缸体两侧的加强筋位置，能够有效分散整机运行时的振动载荷，进排气接口分别位于缸体两侧的外侧位置，不会与周边的车架、散热组件产生空间干涉，能够适配绝大多数前置后驱、前置四驱车型的动力舱布置需求，也可通过调整悬置支架适配小型船舶动力、固定式发电机组的安装场景。
