带前门框100缸径200行程气动气缸

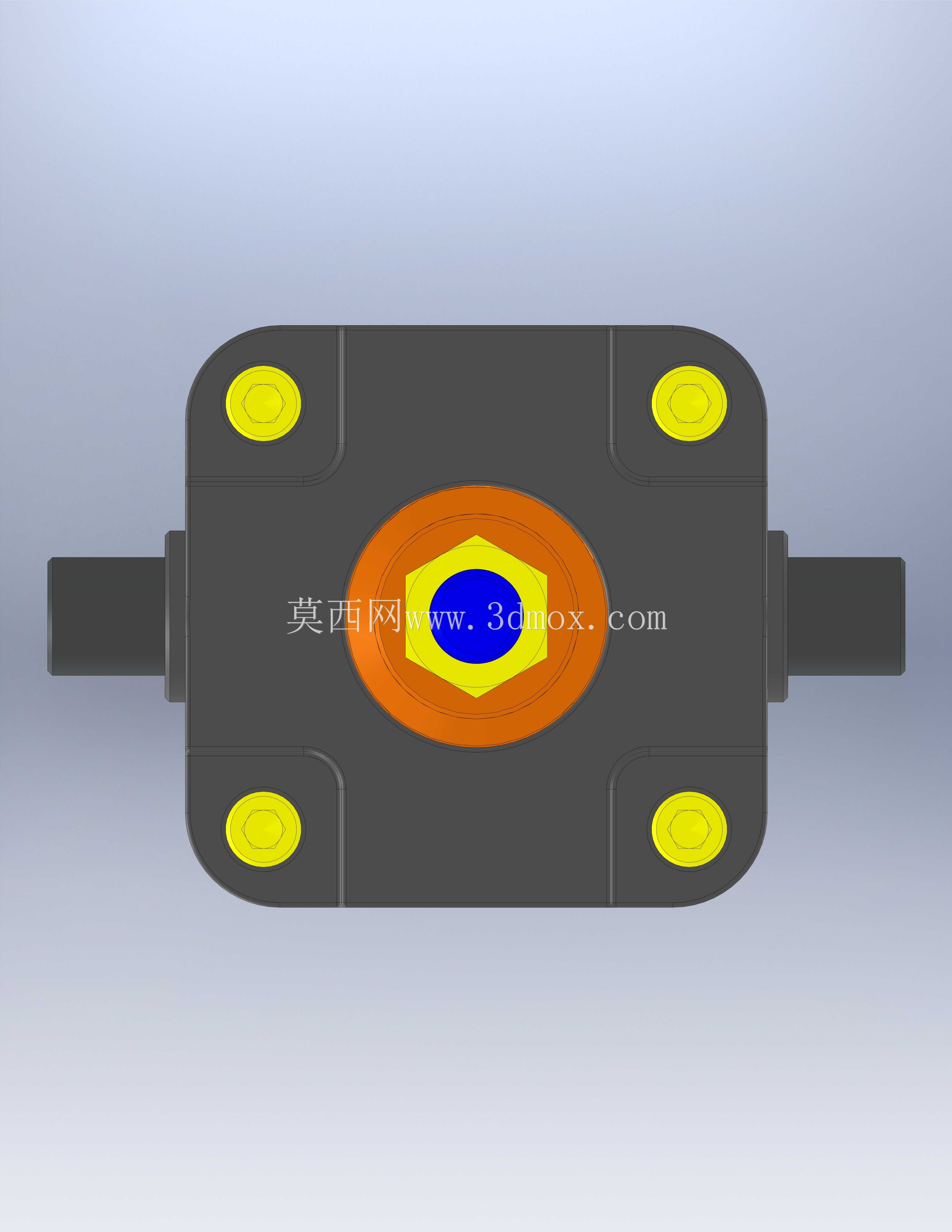

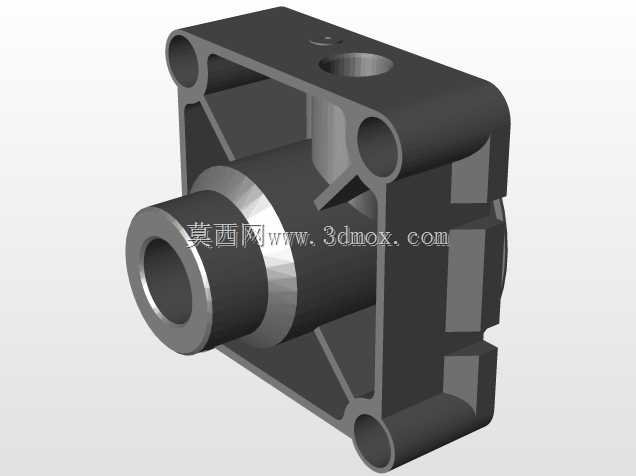

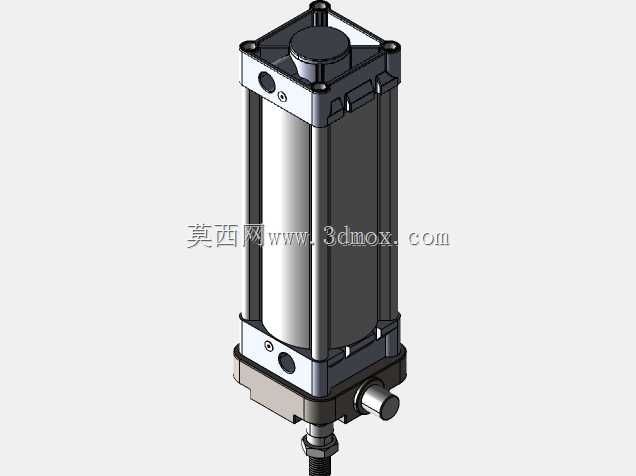

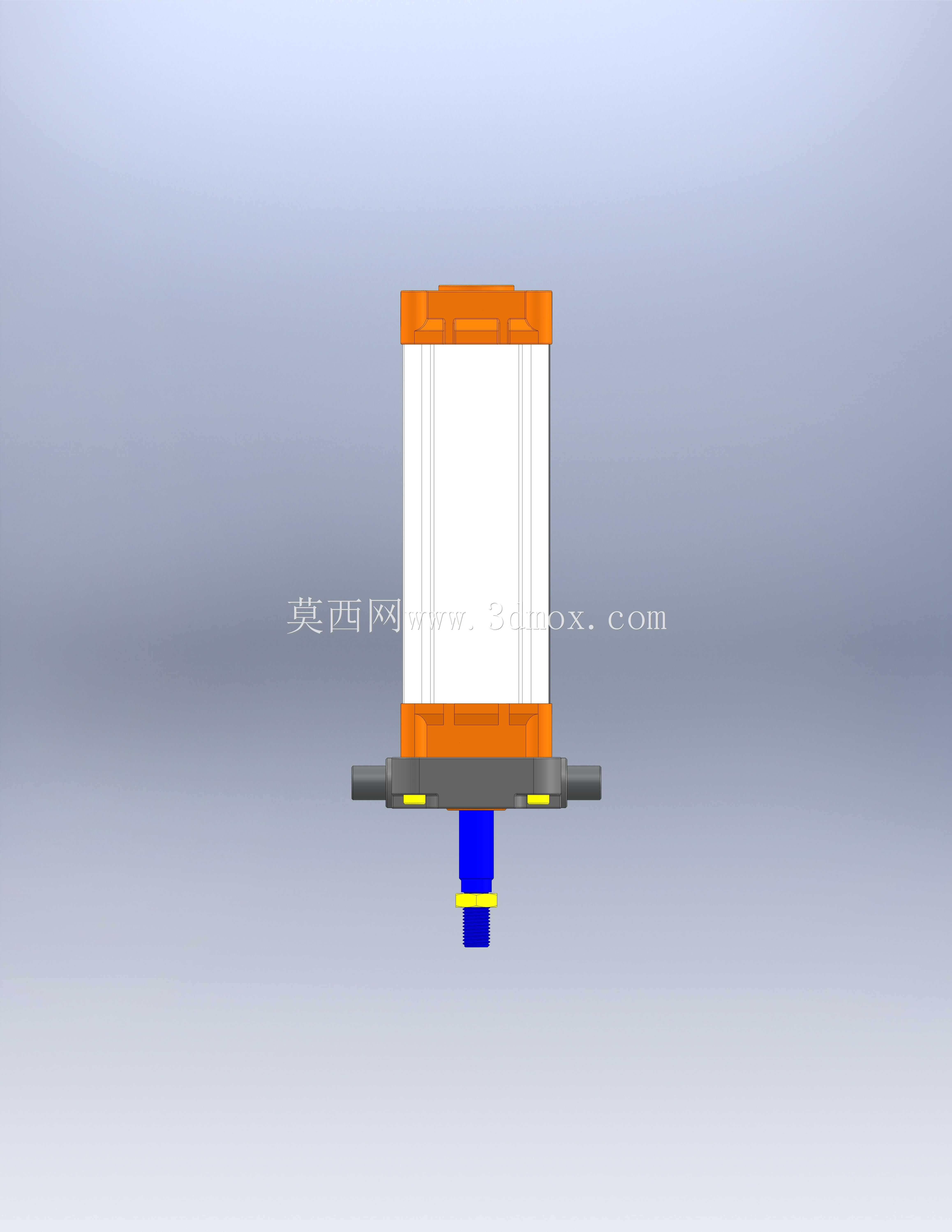

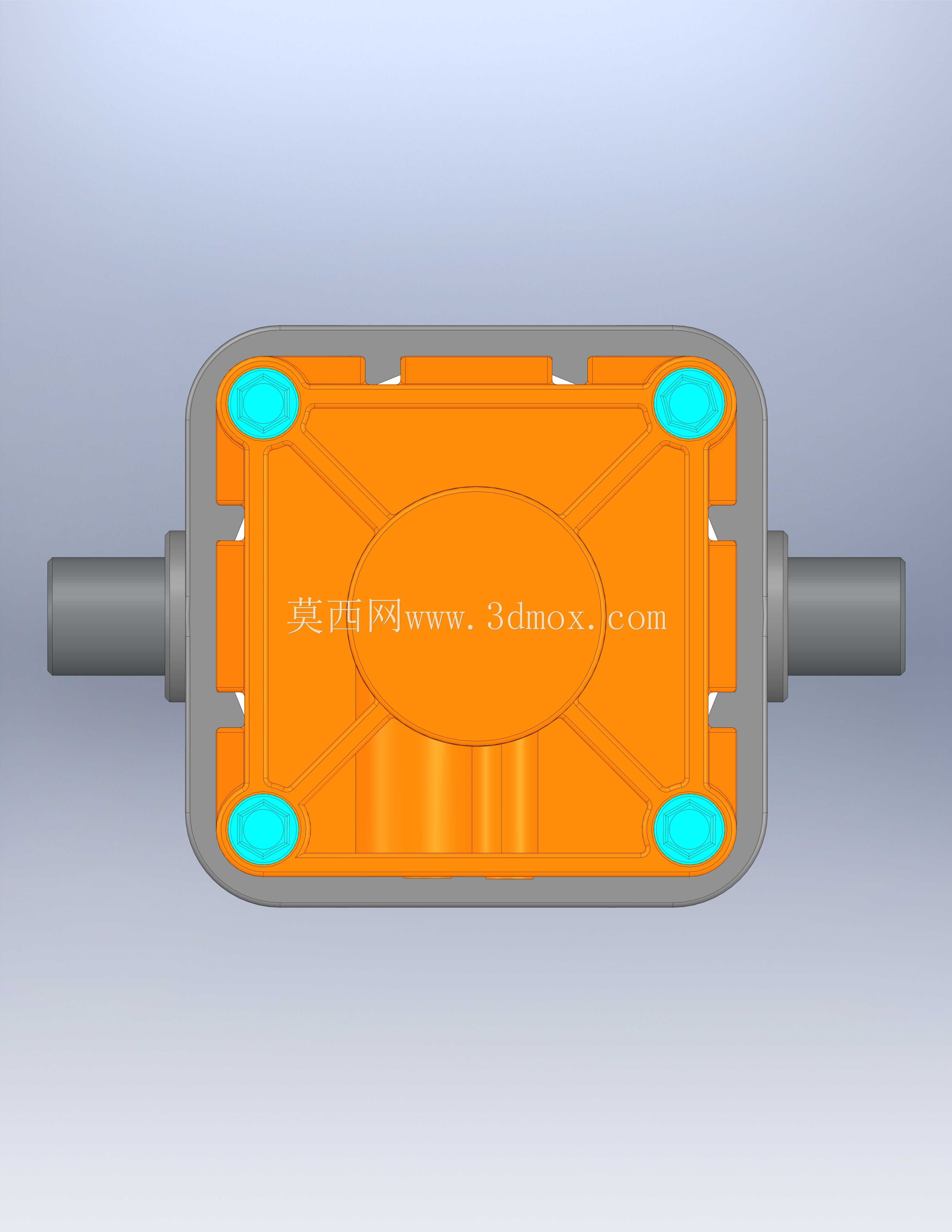

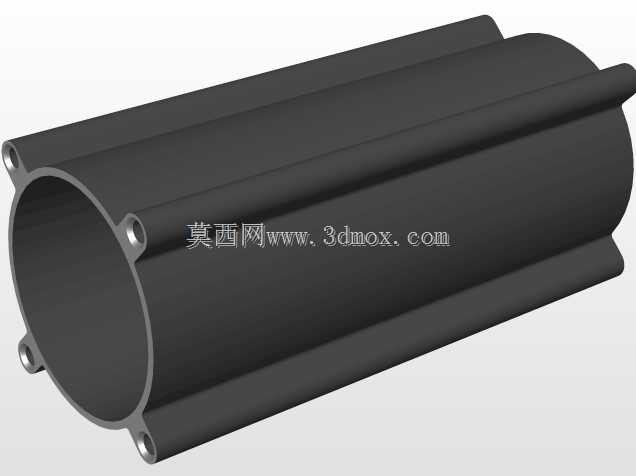

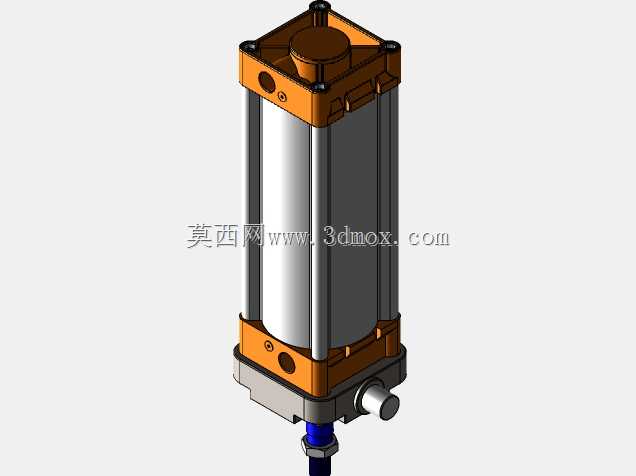

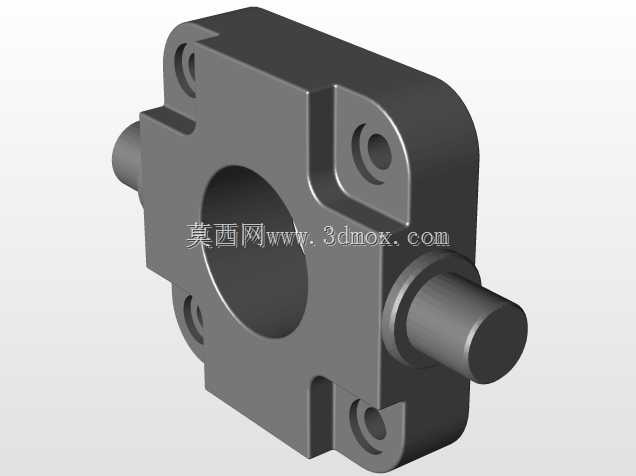

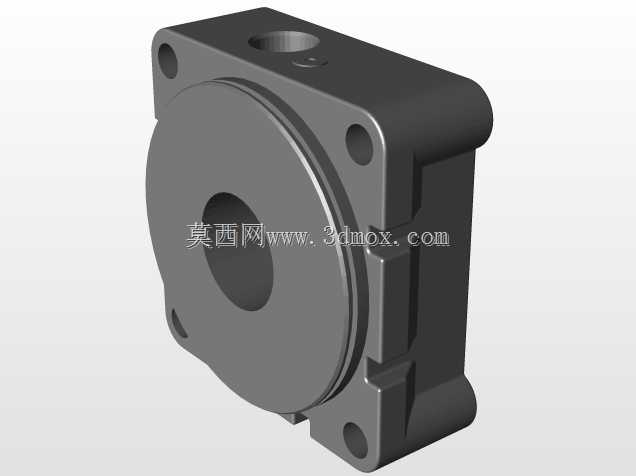

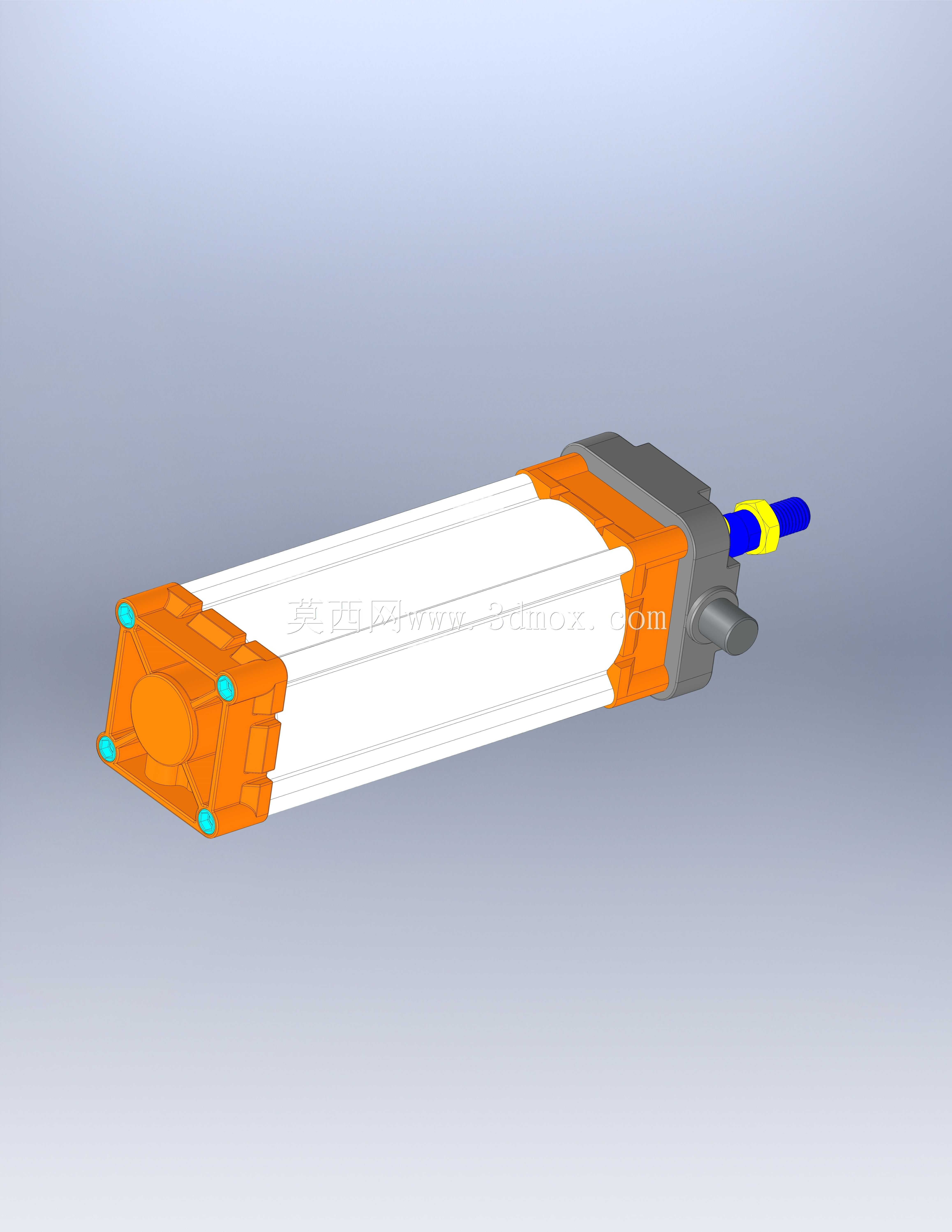

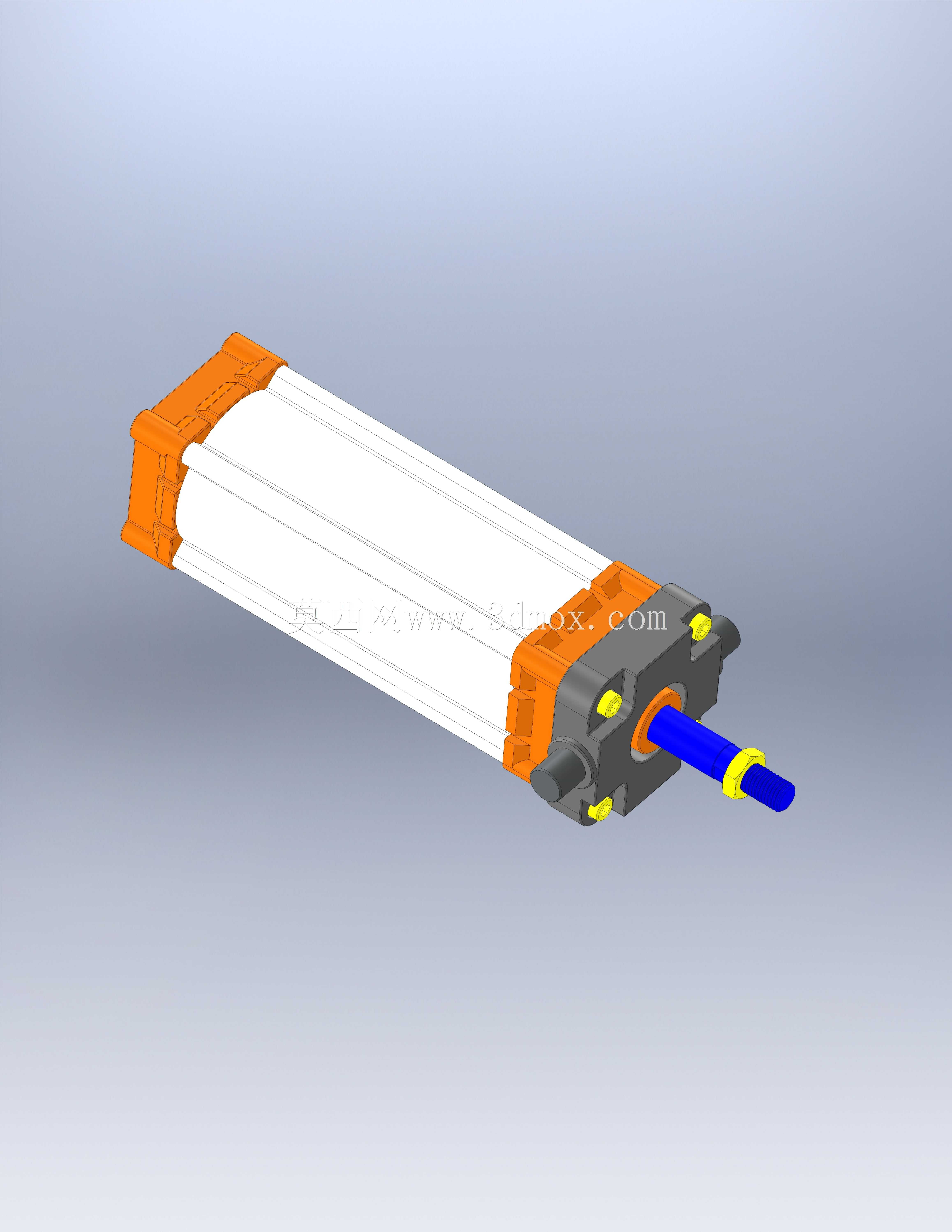

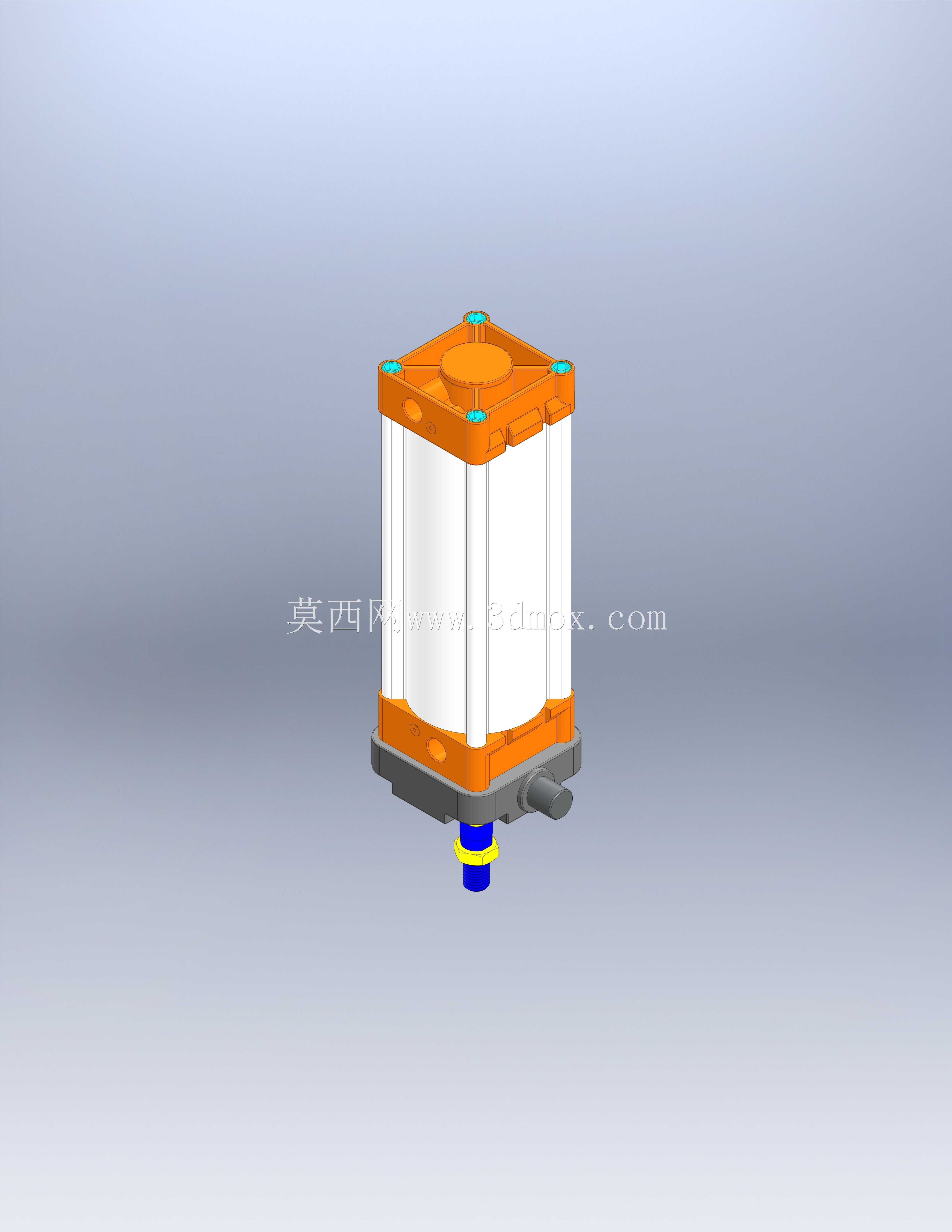

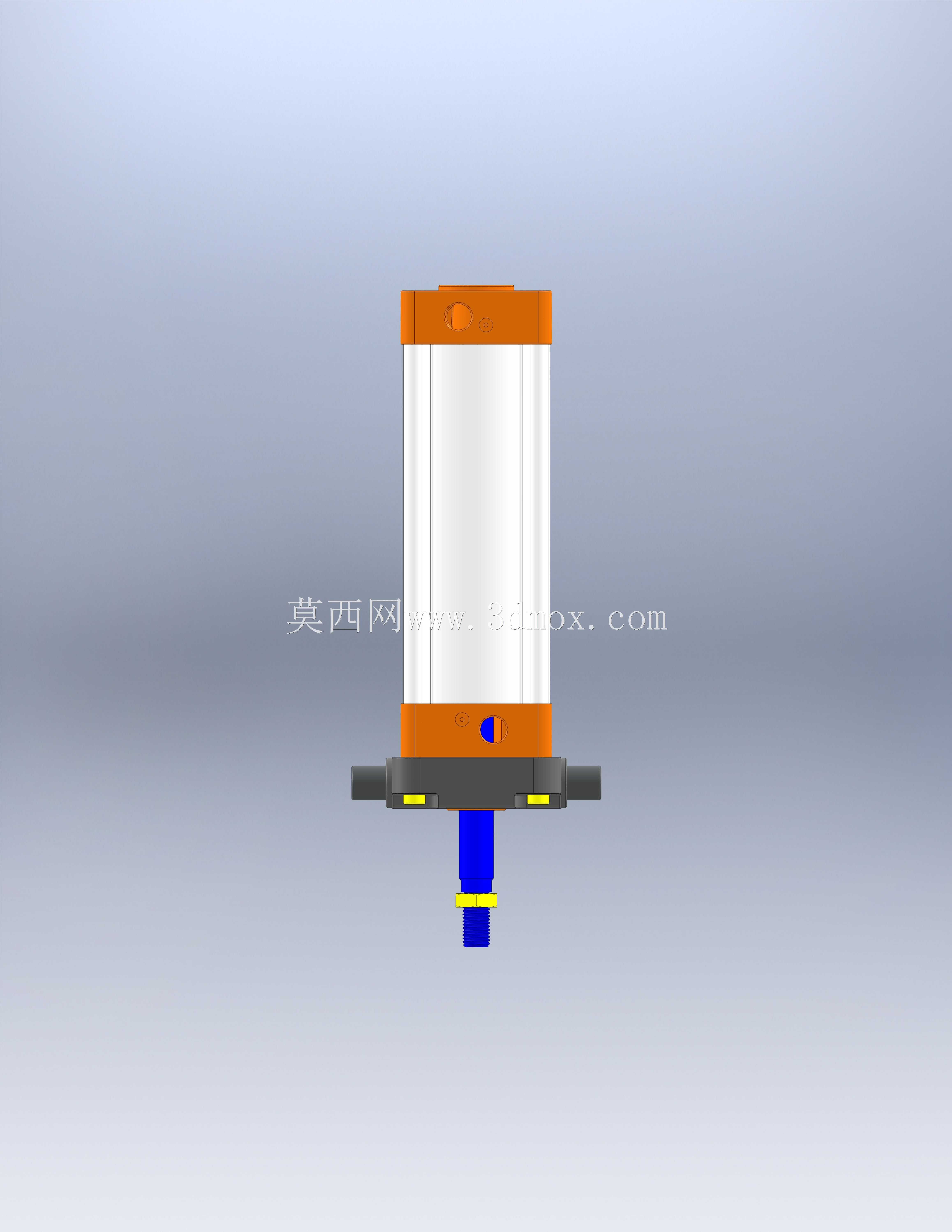

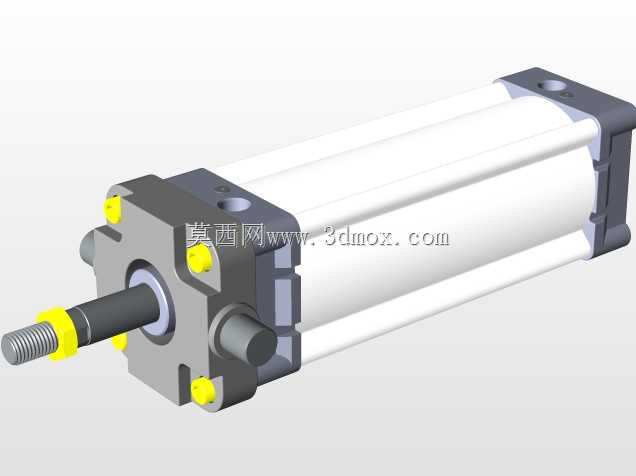

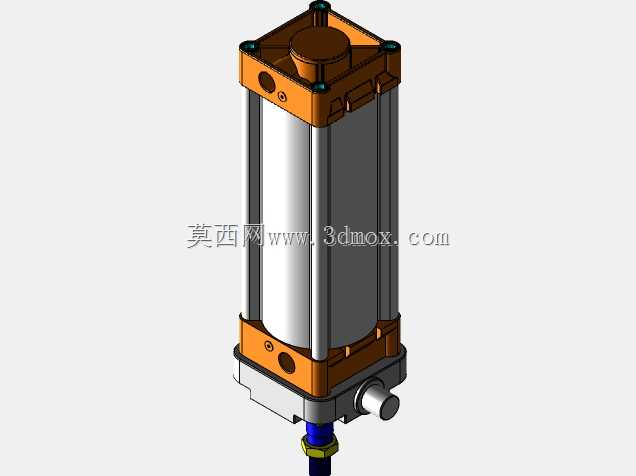

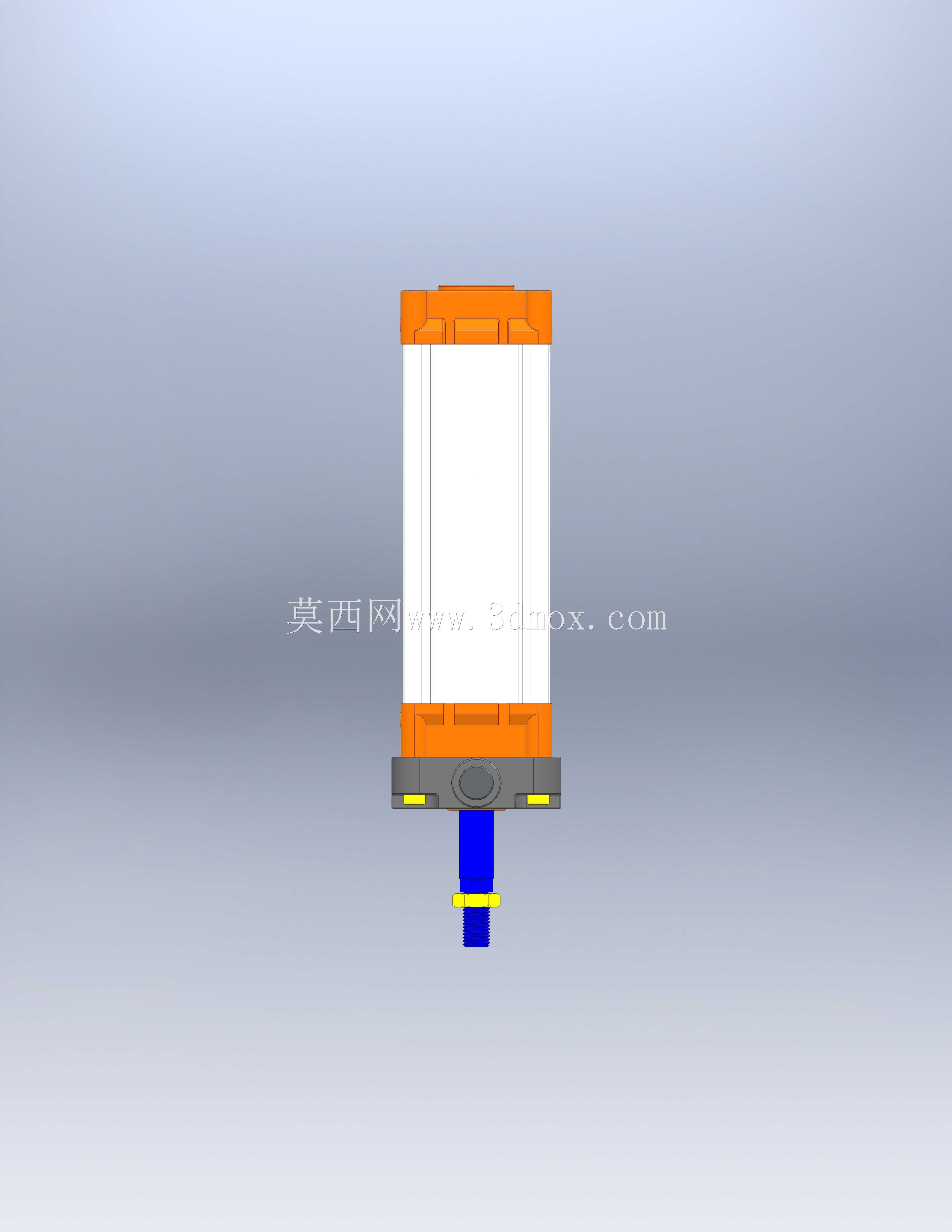

这款带前门框结构的气动气缸，是气动系统中应用极为广泛的直线执行元件，在轻工包装、汽车零部件装配、自动化物料输送、工装夹具夹紧等工业场景中承担着动力输出的核心作用，能够将压缩空气的压力能稳定转化为机械往复直线运动的动能，适配绝大多数中低负载的直线动作需求，相比液压执行元件具备响应速度快、介质清洁无泄漏风险、维护成本低的显著优势，在洁净度要求较高的电子组装、食品包装产线中也能稳定适配使用。从功能特性来看，这款气缸活塞直径为100毫米，额定工作行程为200毫米，能够在0.1-1.0MPa的常规气动系统压力下输出稳定的推拉力，缸体两端设置的缓冲结构可以有效降低活塞运行到行程端点时的机械撞击，减少运行噪音同时延长元件使用寿命；前端集成的门框式结构集成了前端安装定位与导向防护功能，既可以对伸出的活塞杆形成侧向防护，避免活塞杆受外力磕碰产生弯曲变形，也能作为前端安装基准面，直接对接负载安装板，减少额外的连接转接件，提升装配效率。在设计思路上，这款气缸采用了标准化的拉杆式缸体结构，四根周向布置的金属拉杆将前后端盖与铝合金缸筒牢牢锁紧，密封件采用通用标准规格，后期维护更换配件的通用性极强，无需定制特殊备件；缸体表面做了硬质阳极氧化处理，具备优秀的耐磨与抗腐蚀性能，能够适应多粉尘、轻度潮湿的车间作业环境；侧置的气口布局兼顾了正面与侧面的管路接入需求，耳轴式的安装结构可以让气缸在一定角度范围内摆动适配，满足需要小角度摆动动作的夹具、翻料机构的使用需求。从外形尺寸与安装边界来看，这款气缸整体为方正柱体结构，前后端盖的方形安装面预留了标准的安装孔位，安装时需要预留足够的行程伸缩空间，活塞杆伸出方向要避开设备内的走线、走管区域，侧置气口的位置要预留气管接头的安装与弯折空间，避免管路弯折过度影响气流通畅，前端门框结构的安装面与活塞杆保持极高的同轴度，安装负载时要保证负载运动方向与活塞杆轴线重合，避免产生侧向力导致密封件偏磨、活塞杆拉伤等问题，保障气缸长期稳定运行。
