3/4规格内螺纹连接手动球阀结构设计

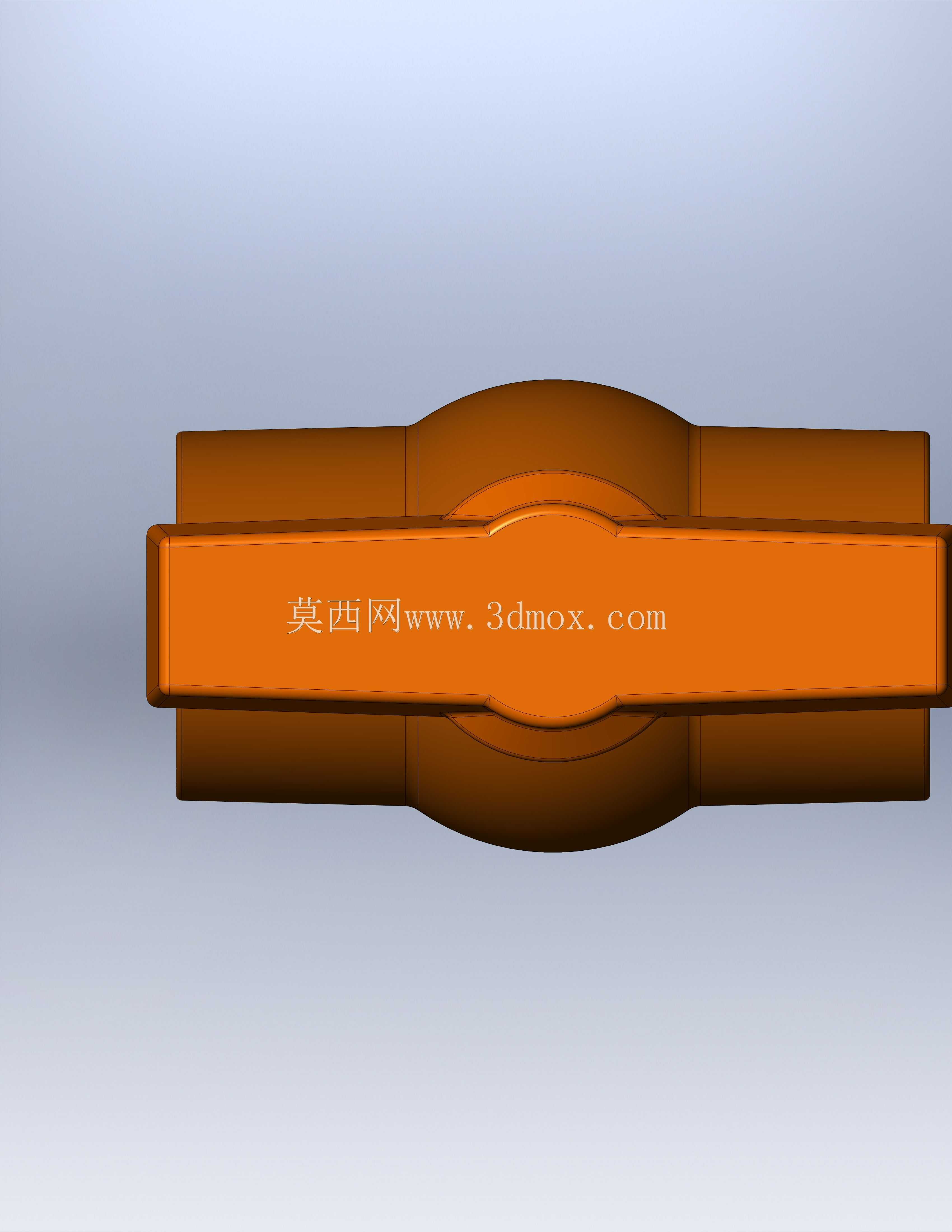

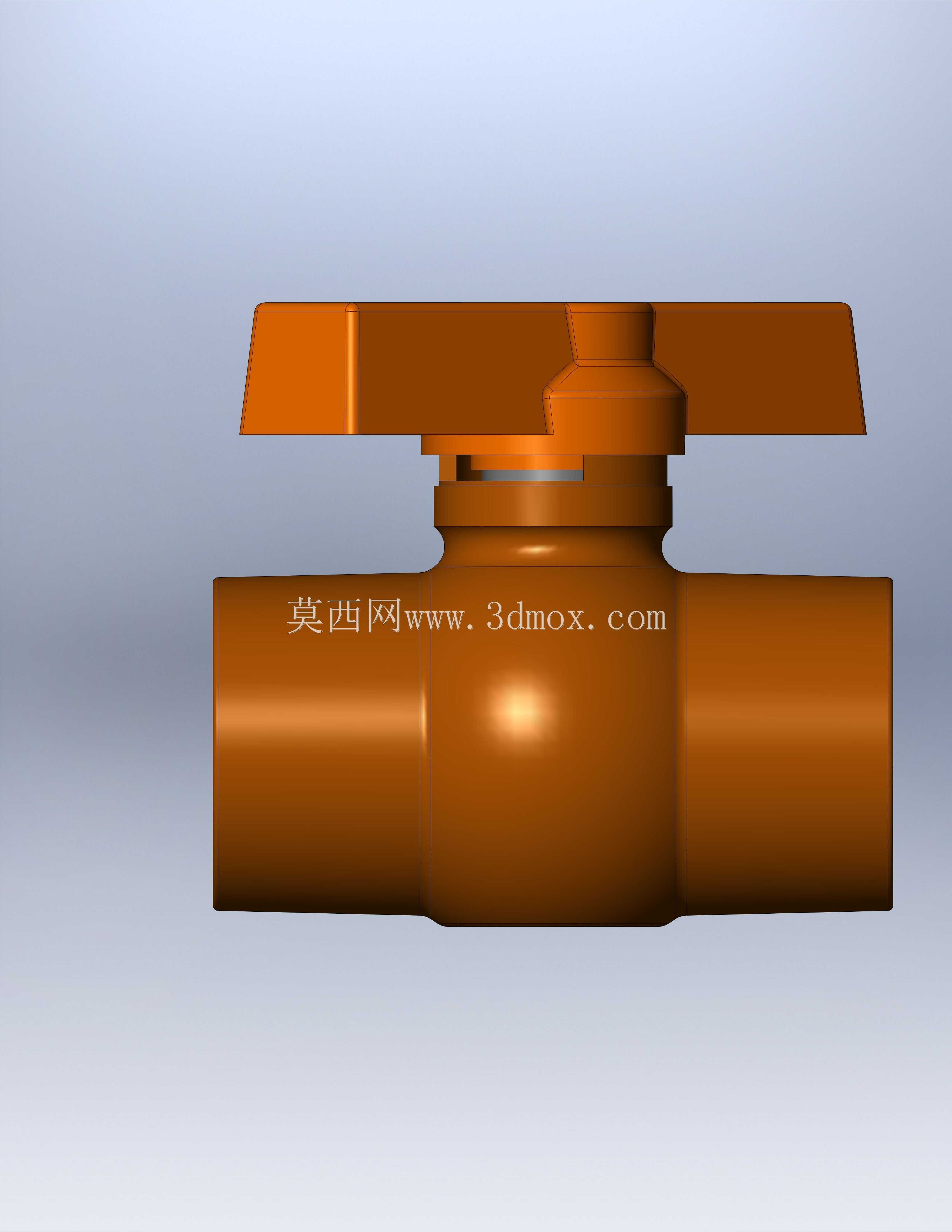

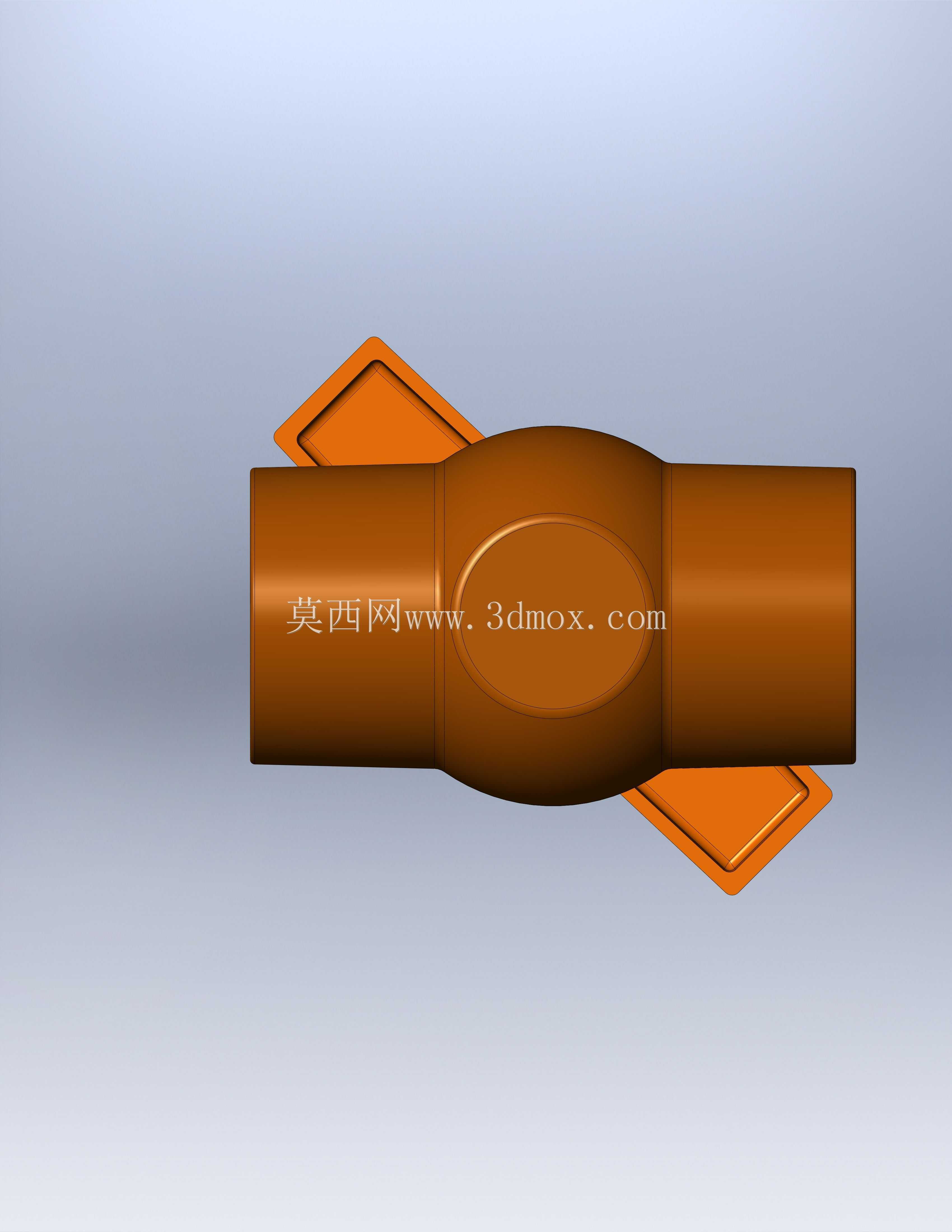

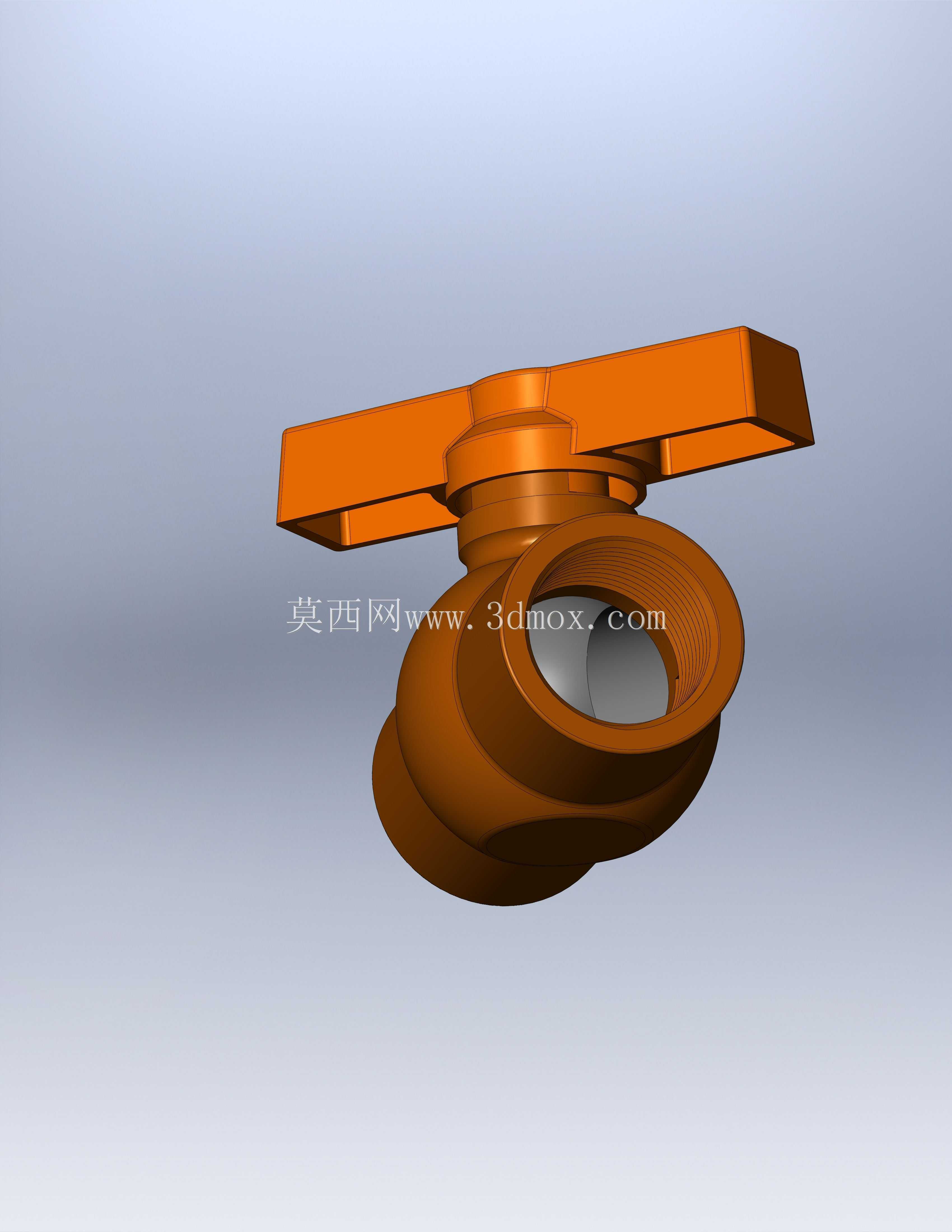

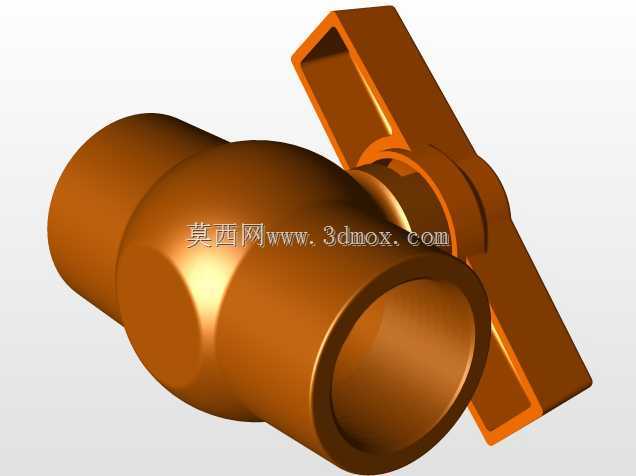

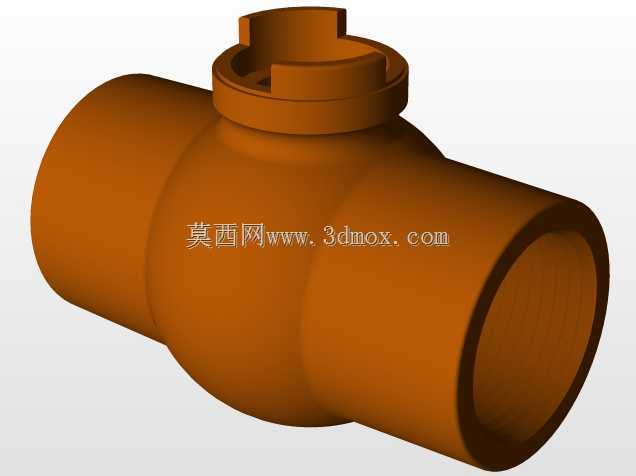

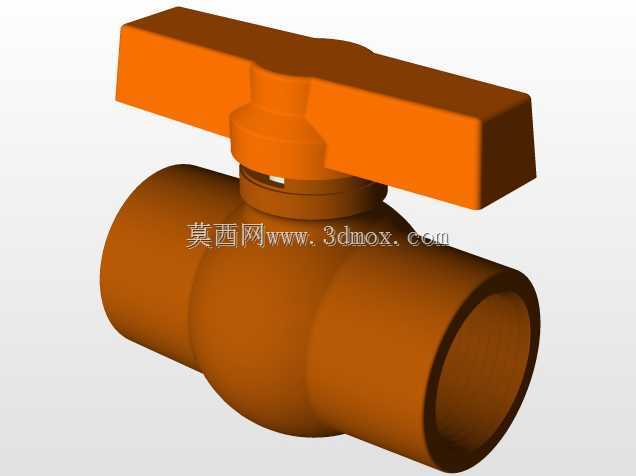

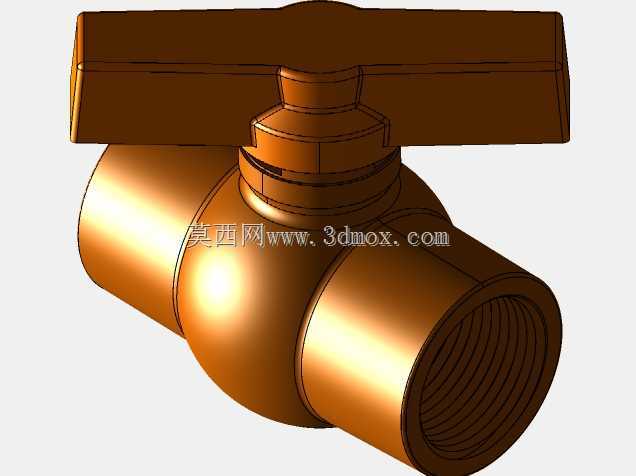

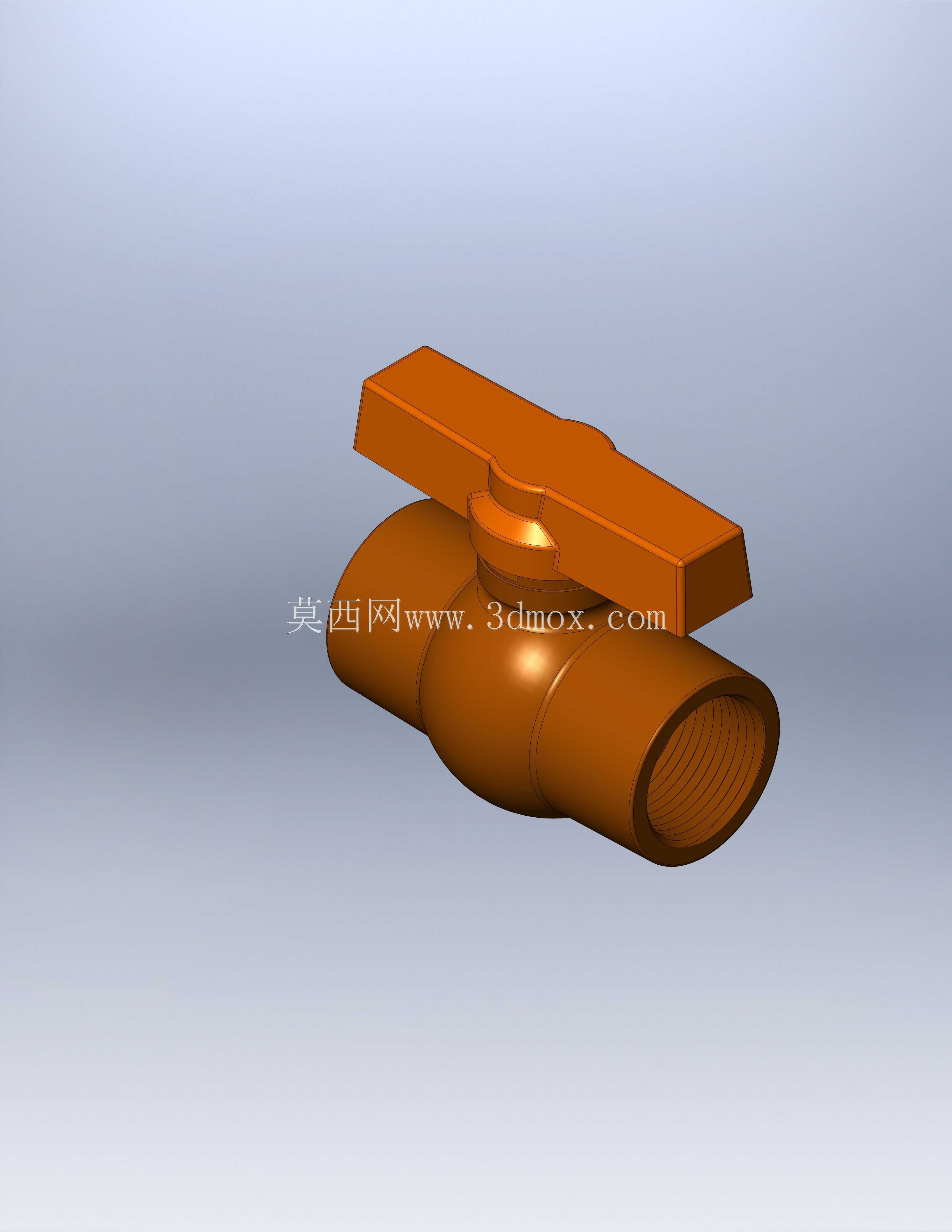

　　这款手动螺纹球阀的设计，最初是针对民用给排水、小型暖通循环管路、低压气动输送系统的通断控制需求做的结构优化，区别于法兰连接的大口径工业阀，这款产品主打小口径管路的快速装拆场景，适配公称通径20mm也就是常说的6分管路，两端采用标准55度密封管螺纹，不需要额外焊接或者法兰配对，现场安装时只需要在螺纹段缠绕生料带或者配合密封垫圈，用管钳拧入对应内螺纹接口即可，能大幅降低现场施工的工时成本。从结构设计逻辑来看，整体采用一体式黄铜锻压壳体的思路，壳体流道做了全通径设计，介质流经时的流阻几乎和同口径直管相当，不会出现缩径结构带来的压损过大、杂质易卡滞的问题，日常走冷水、热水、低压压缩空气都不会出现流通不畅的情况。操作端采用扁平式一字手柄，

　　手柄和阀芯的连接做了扁方防转结构，开关角度严格限定在90度，手柄和管路平行时为全开状态，垂直时为全关状态，现场操作人员不需要额外观察指示标识，仅凭手柄朝向就能快速判断阀门开关状态，避免误操作。阀芯部分采用球形密封结构，密封副配合面做了高精度研磨，开关扭矩控制在合理区间，哪怕是长期不操作的阀门，再次启闭也不会出现卡涩拧不动的情况，同时密封件的选型兼容常规水基介质、低压油气介质，不会出现短期使用就密封老化渗漏的问题。在安装边界上，这款阀门的整体轴向长度控制在同口径阀门的常规尺寸范围内，手柄的操作预留空间只需要满足侧面50mm的转动空间即可，不需要预留过大的操作检修空间，非常适合管路排布紧凑的家装水路、小型设备内部气路、

　　园林灌溉管路等安装空间受限的场景。另外壳体的壁厚设计兼顾了结构强度和材料成本，额定工作压力满足1.6MPa的常规低压管路要求，日常使用中不会出现壳体开裂的问题，两端螺纹的同轴度做了严格公差控制，安装时不会出现螺纹偏斜导致的密封失效问题，整体结构没有多余的复杂零件，后期如果出现密封件磨损，只需要拆开端部压盖就能更换密封件，维护成本极低。
