笼式齿轮传动奖杯创意结构设计

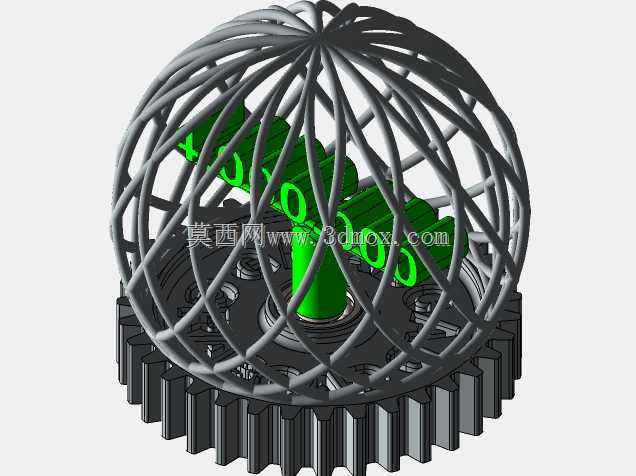

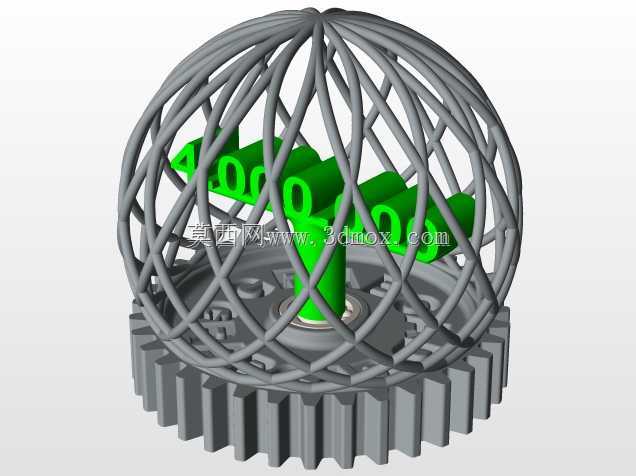

　　这款结构件将传动功能与纪念展示属性结合，底部采用标准渐开线圆柱齿轮作为承载基座，齿形参数符合通用传动啮合标准，可直接与同模数 spur gear 完成啮合传动，既可以作为独立的桌面展示摆件，也能嵌入小型机械演示装置作为功能标识件使用。外笼采用等径圆弧曲杆沿球面经纬线交错排布，所有曲杆交汇于球面顶端极点，相邻杆件的间隙均匀控制在8mm左右，既保证了笼体的通透视觉效果，也让内部的标识结构具备完整的可视角度，笼体下端与齿轮基座的上表面采用周向均匀分布的定位凸台完成连接，无需额外紧固件即可实现笼体与基座的同轴度定位，装配后整体径向跳动量可控制在0.2mm以内。内部承载的标识立柱采用阶梯轴结构，下端与齿轮基座中心的轴承安装位过盈配合，

　　立柱表面的凸起字符沿周向均匀排布，字符凸起高度1.2mm，即使在外部笼体的遮挡下，也能通过间隙清晰识别字符轮廓。设计过程中优先考虑了3D打印一体成型的工艺可行性，所有杆件的最小直径设置为2.5mm，避免打印过程中出现杆件翘曲、断裂的问题，齿轮部分的齿根圆角做了0.3mm的过渡处理，既保证了传动过程中的齿根强度，也减少了打印过程中的支撑残留。安装边界方面，整体结构最大外径与底部齿轮的齿顶圆直径保持一致，总高度为齿顶圆直径的1.2倍，放置在平面上时重心落在齿轮基座的中心区域，静态放置的倾斜稳定角可达32度，日常展示过程中不会出现轻易倾倒的问题。如果作为传动演示部件使用，底部齿轮可直接适配标准模数的齿轮齿条传动副，

　　中心轴孔预留了3mm的标准安装位，可直接穿入传动轴接入小型传动系统，笼体与内部标识件不会随齿轮转动产生干涉，转动过程中所有运动部件的间隙均大于1mm，无卡滞、剐蹭风险。结构的受力路径经过优化，外部笼体承受的侧向冲击力会通过下端的定位凸台均匀传递到整个齿轮基座，不会出现局部应力集中导致的杆件断裂问题，日常搬运、展示过程中的常规磕碰不会造成结构损坏。
