小型乘用车牵引拖运装置结构设计

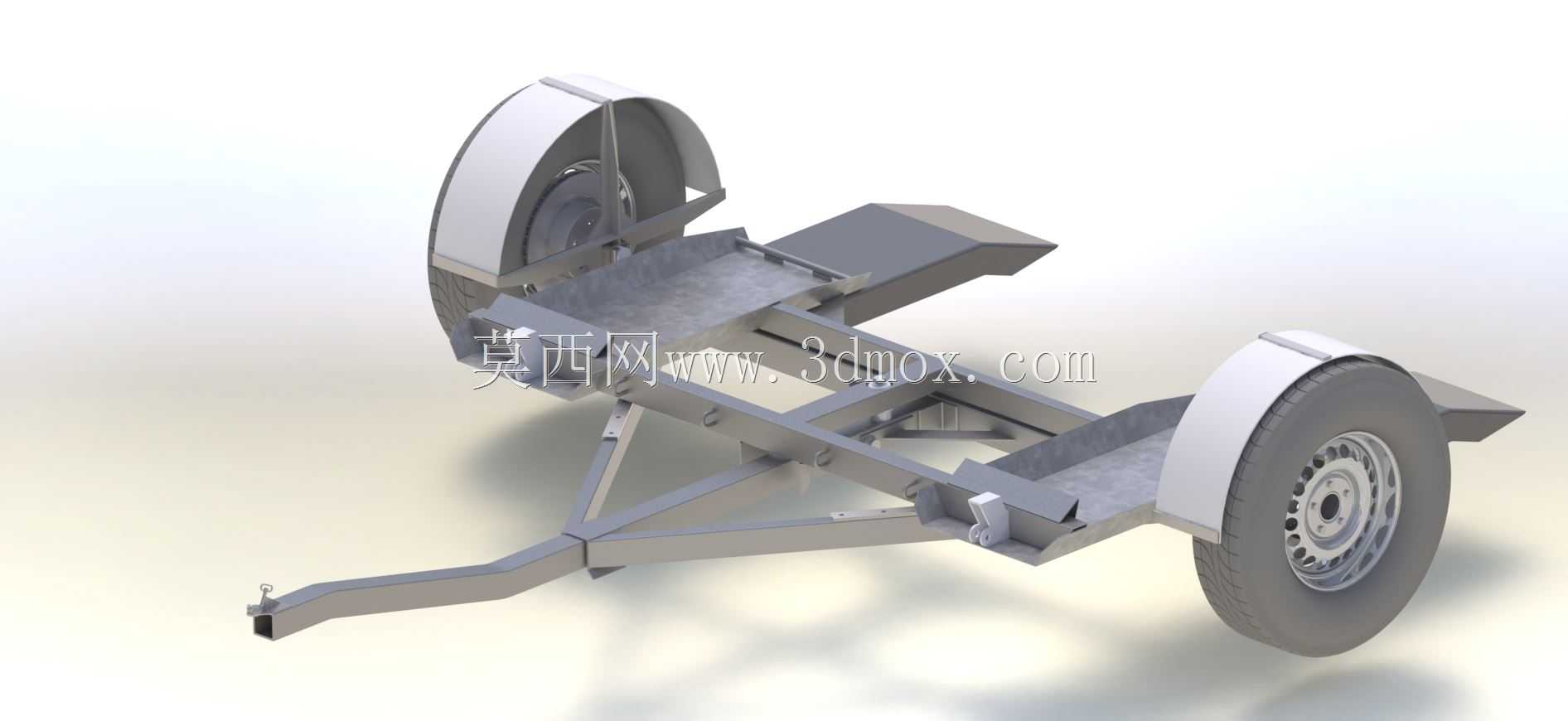

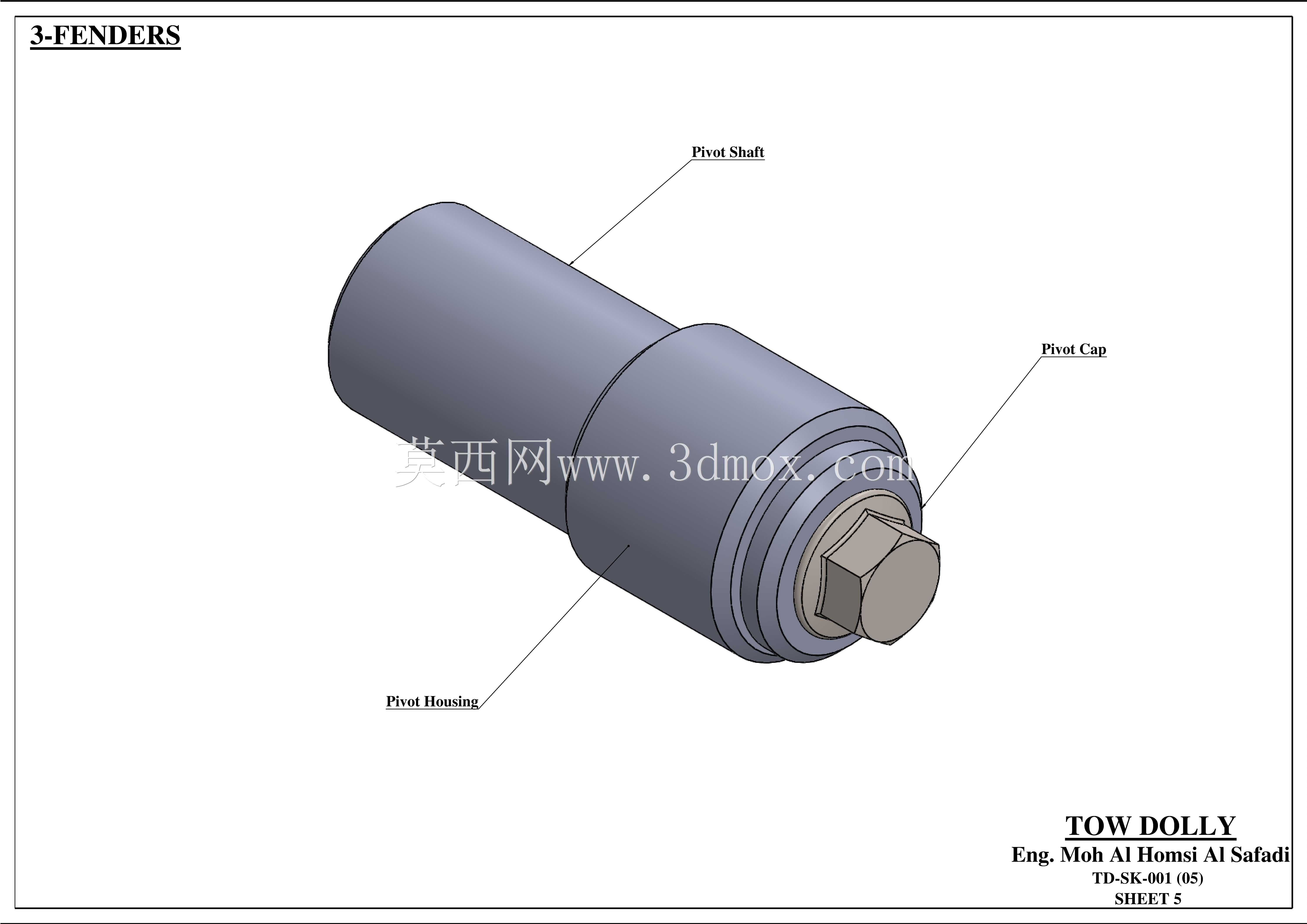

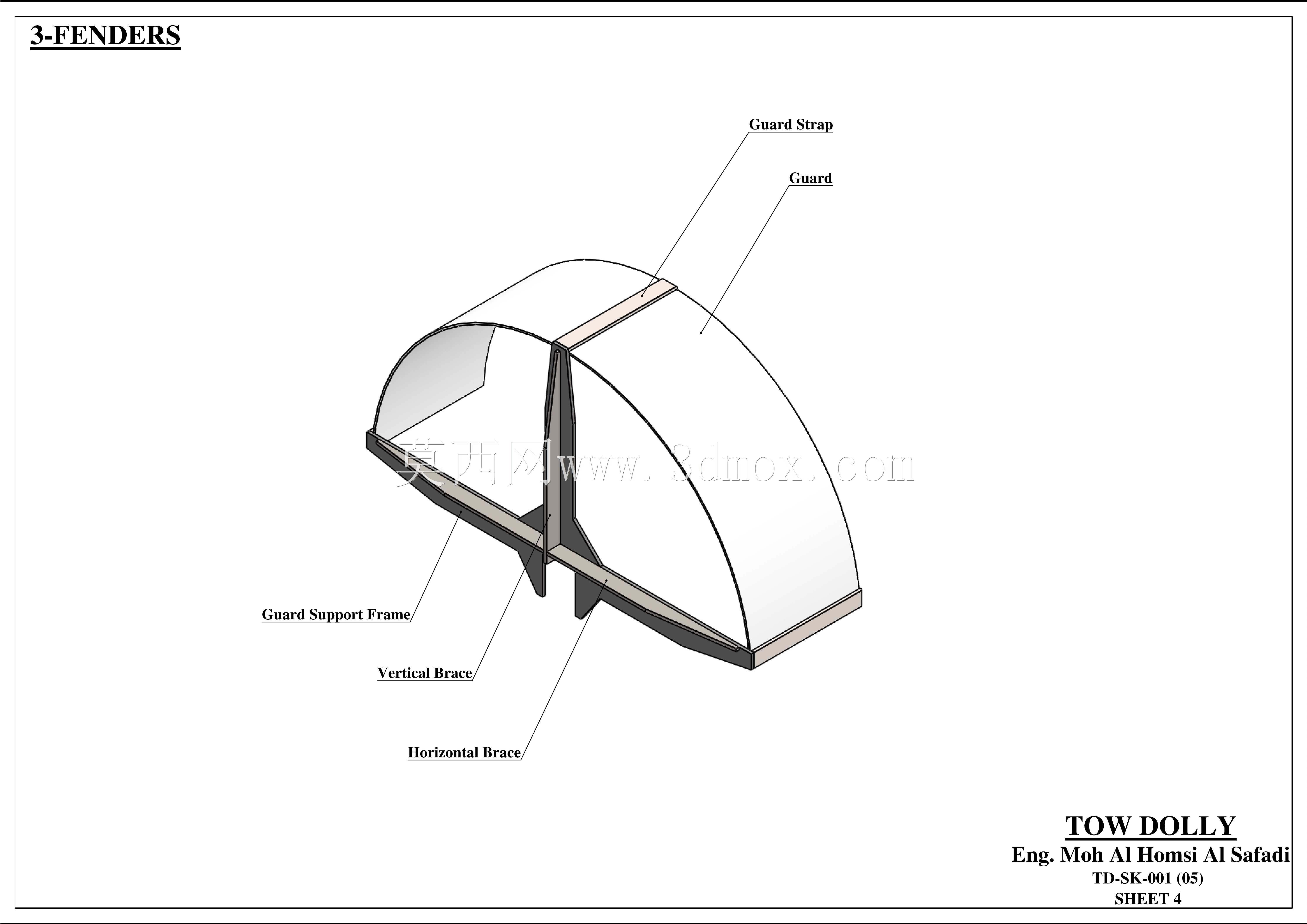

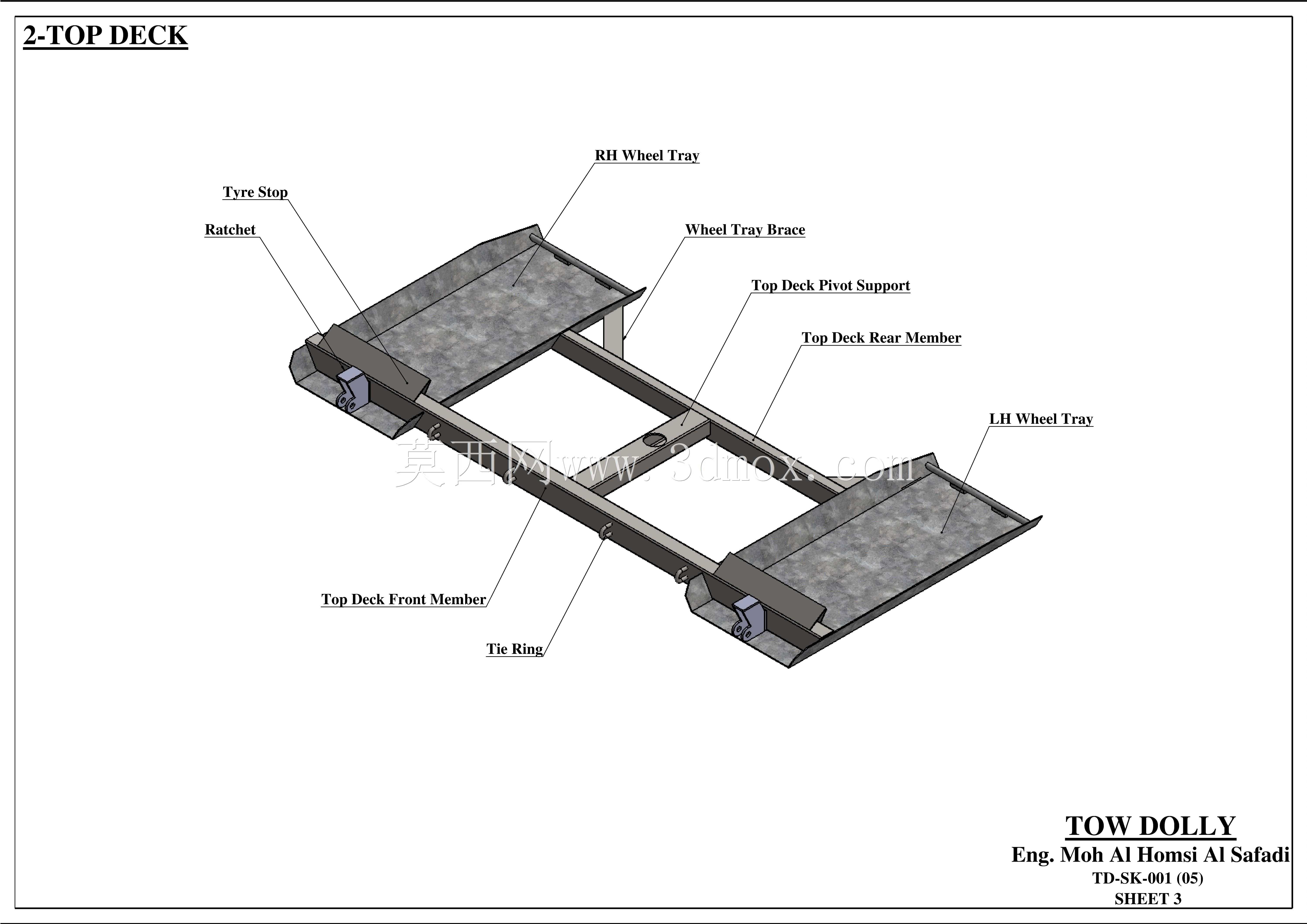

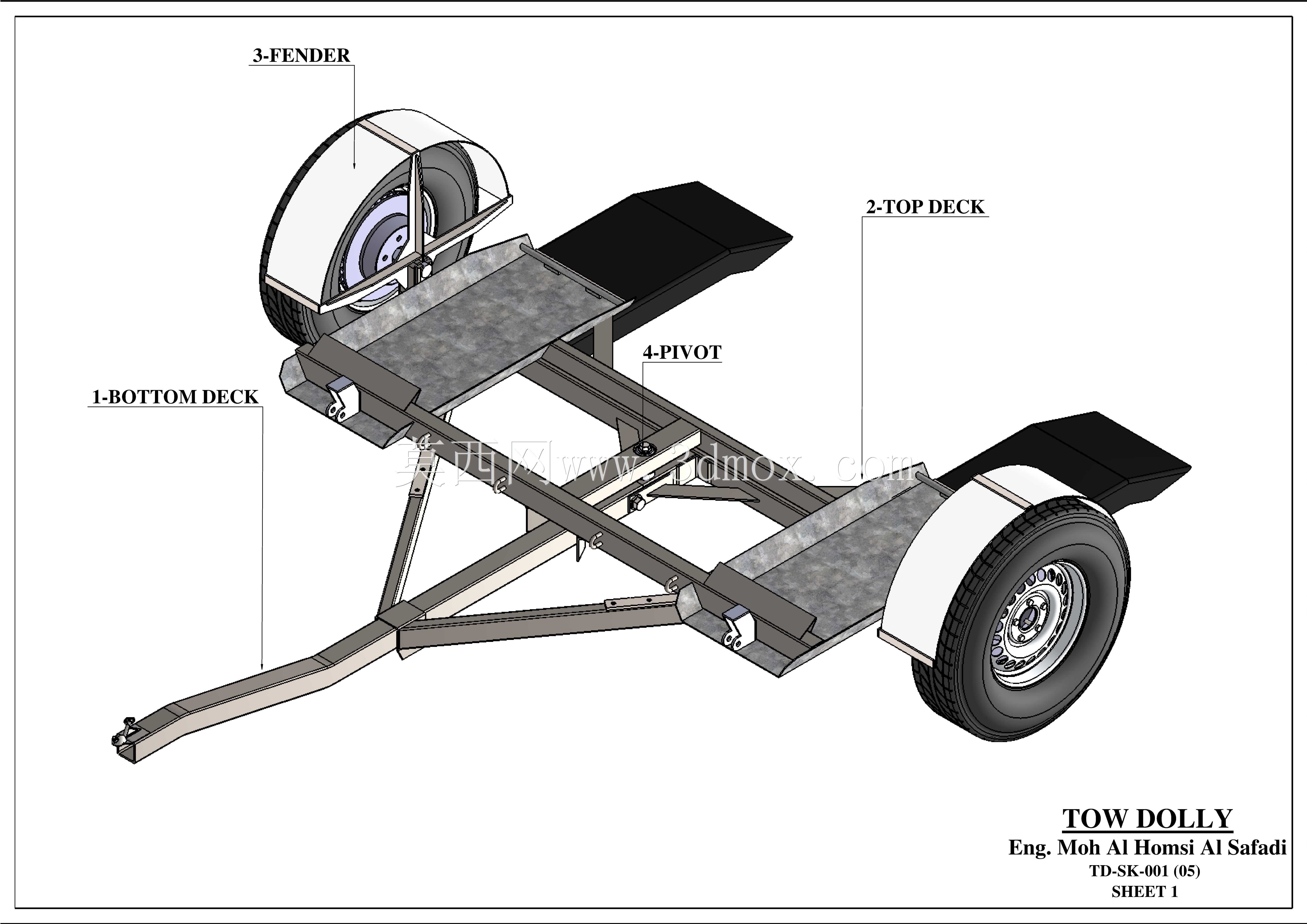

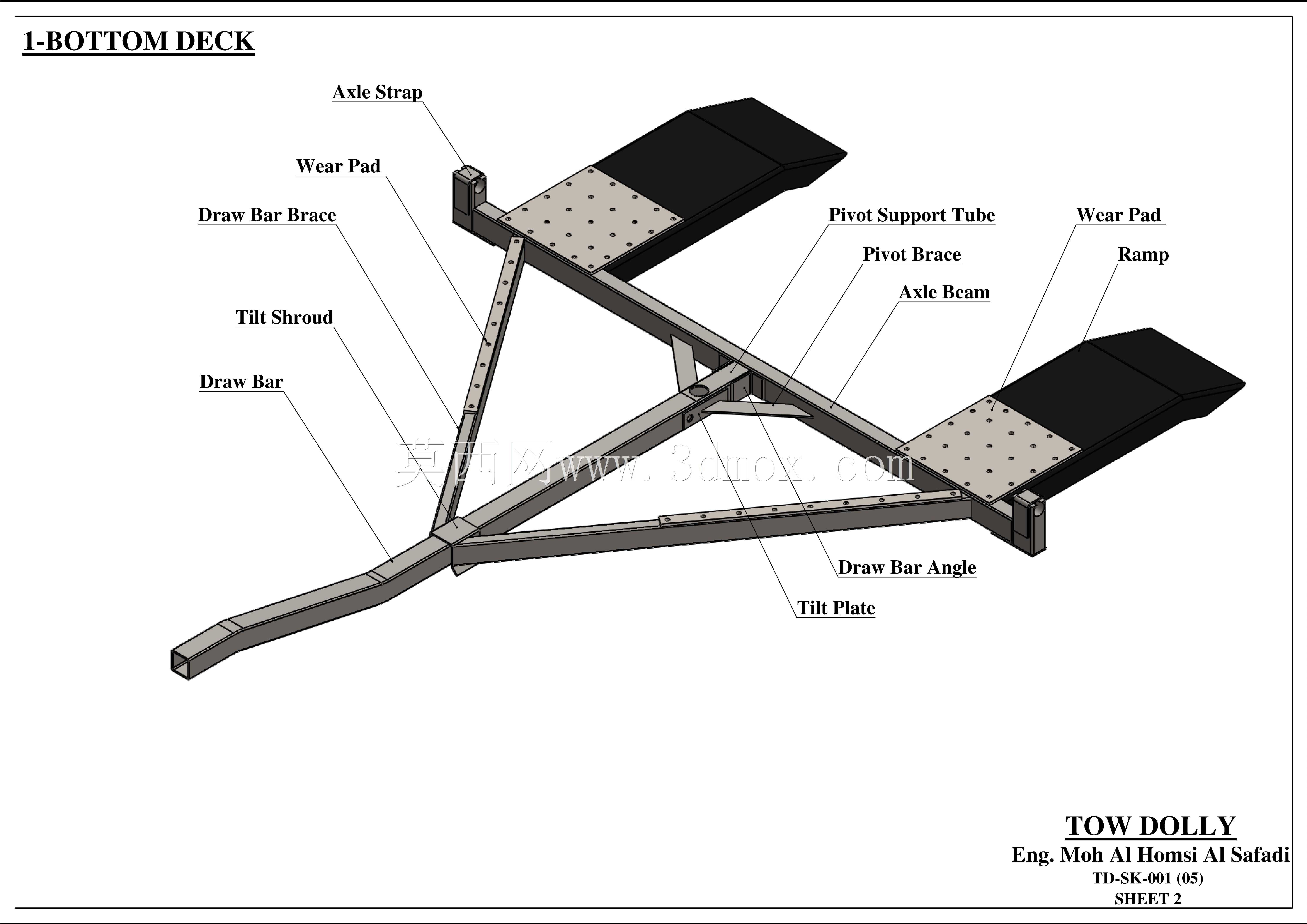

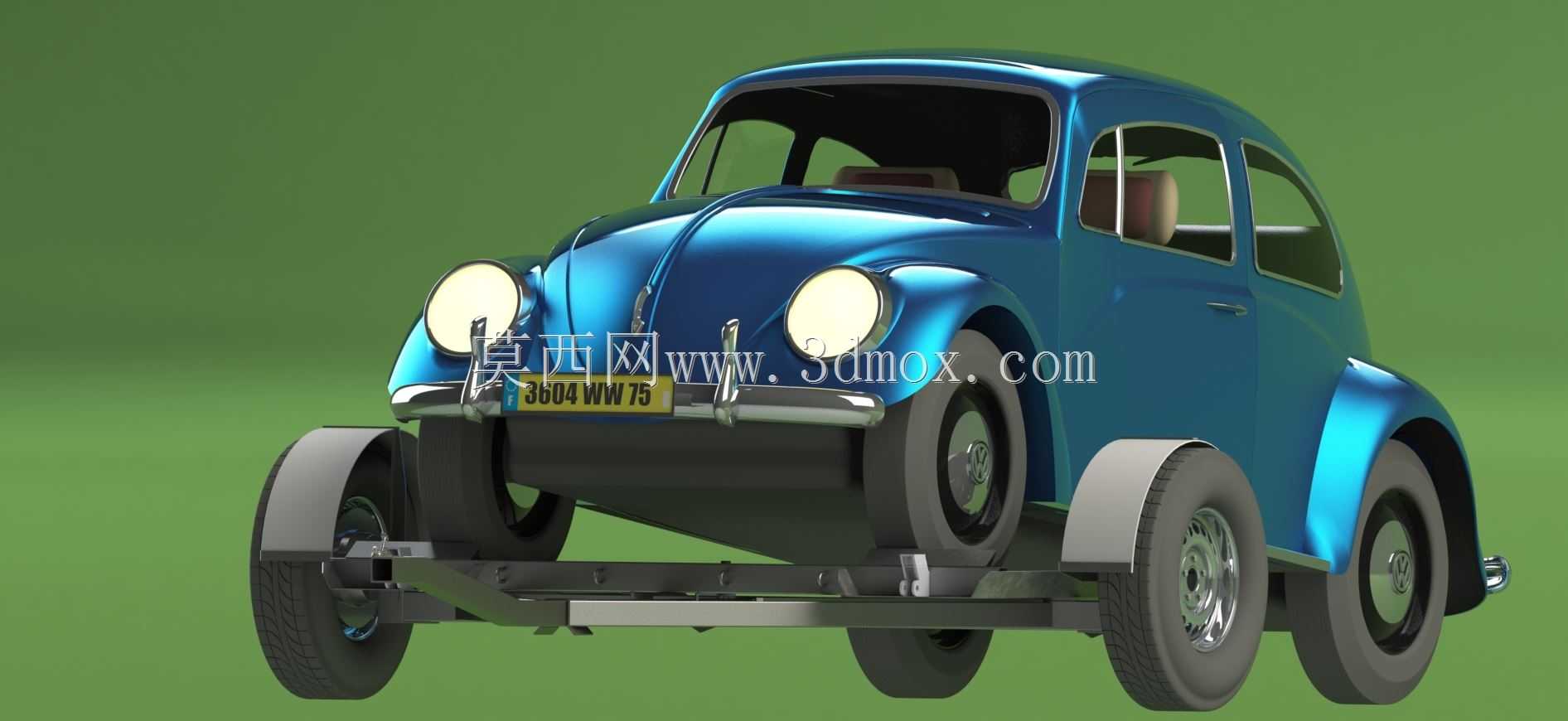

该无动力牵引拖运装置主要面向乘用车短途转运、故障车辆挪移、汽修厂区内车辆调度、二手车市场车辆移位等场景使用，可配合具备牵引能力的皮卡、轻型卡车、专用牵引车完成小型乘用车的拖移作业，无需启动被拖车辆，即可实现平稳的路面拖行，避免被拖车辆传动系统在熄火拖行过程中出现额外磨损。装置整体采用钢制框架焊接成型，主体承载结构选用高强度矩形钢管搭建，兼顾结构刚性与整体自重控制，框架前部设置标准牵引连接结构，可与多数民用牵引车辆的后拖钩快速对接，连接部位设置缓冲衬套，减少起步、制动过程中的刚性冲击，避免连接部位出现应力集中导致的结构变形。装置的承载平台针对乘用车辆前轮定位设计，两侧设置可调节宽度的轮胎限位挡块与绑带固定点位，可适配不同轮距的小型乘用车，使用时将被拖车辆的两个前轮驶上承载平台，通过绑带将轮胎与平台牢牢固定，使被拖车辆的两个前轮完全脱离地面，仅保留后轮接触路面随动，既避免了前驱车拖行时变速箱随动带来的部件损伤，也能保证拖行过程中车辆方向稳定，不会出现摆头、偏移的情况。两侧轮位旁设置独立的小型行走轮组，轮组选用重载橡胶实心轮胎，搭配密封式滚动轴承，可适应厂区硬化路面、城市铺装路面的通行需求，轮组上方设置弧形挡泥护板，避免拖行过程中泥水飞溅到被拖车辆的车身下部。设计过程中充分考虑了日常使用的操作便捷性，平台前端设置倾斜导入坡面，无需额外举升设备，仅需驾驶员缓慢驾驶被拖车辆即可顺利驶上平台，整个固定操作流程单人即可在数分钟内完成，无需额外辅助人员。装置的整体宽度控制在常规乘用车的车身宽度范围内，牵引状态下不会超出牵引车辆的后视镜视野范围，拖行过程中转弯、变道都能保持良好的通过性，不会对相邻车道的通行造成干扰。框架结构上预留了多个绑带挂点与辅助工具安装位，可根据使用需求加装警示标识、侧边防护栏、刹车联动装置等拓展配件，满足不同场景下的拖运安全要求，整体结构没有复杂的传动与液压部件，日常仅需对轮组轴承、连接销轴做定期润滑即可长期稳定使用，维护成本极低，非常适合汽修门店、车辆救援团队、二手车交易市场等高频使用场景配备。
