起重机用滑轮式起重吊钩组结构设计

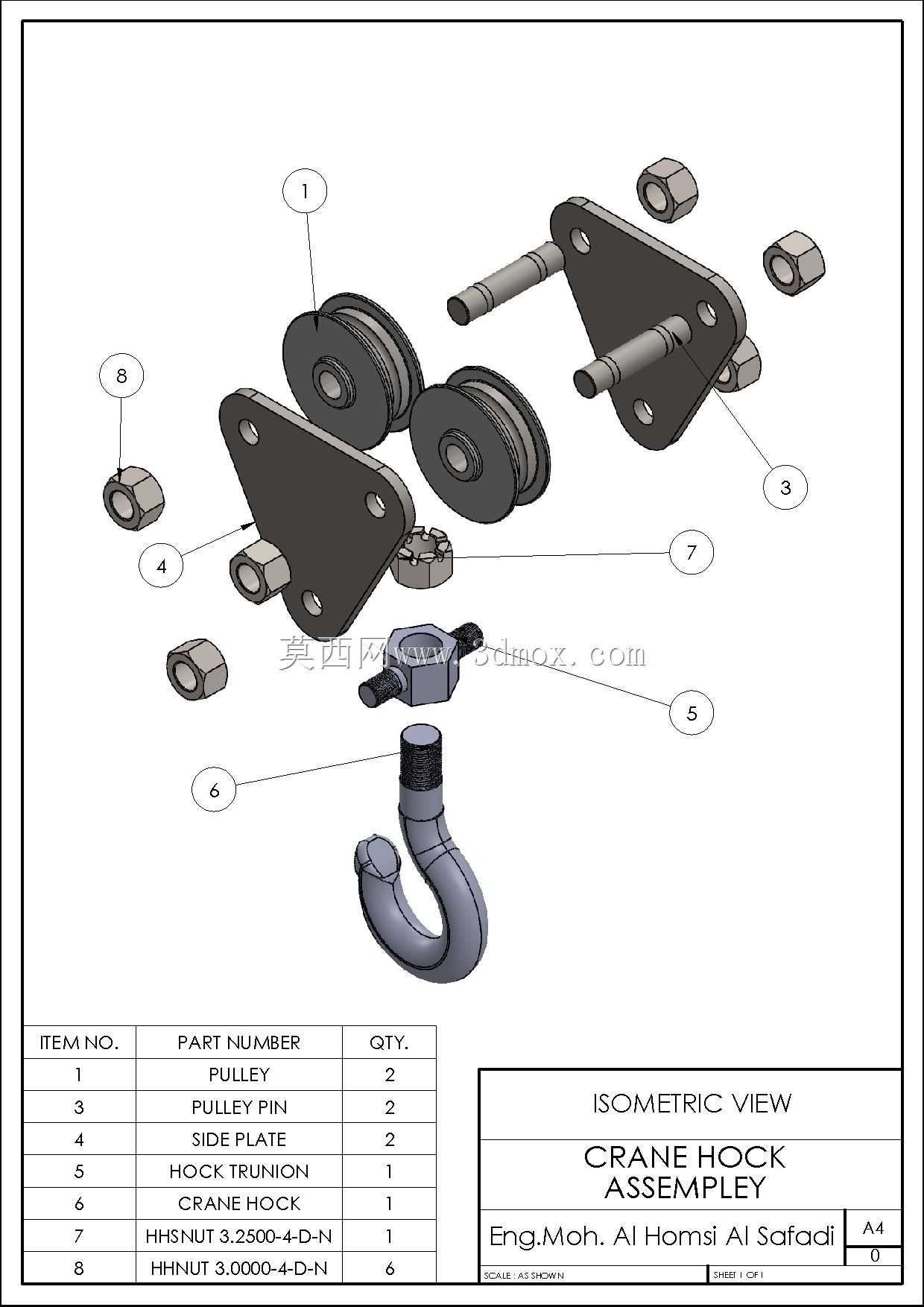

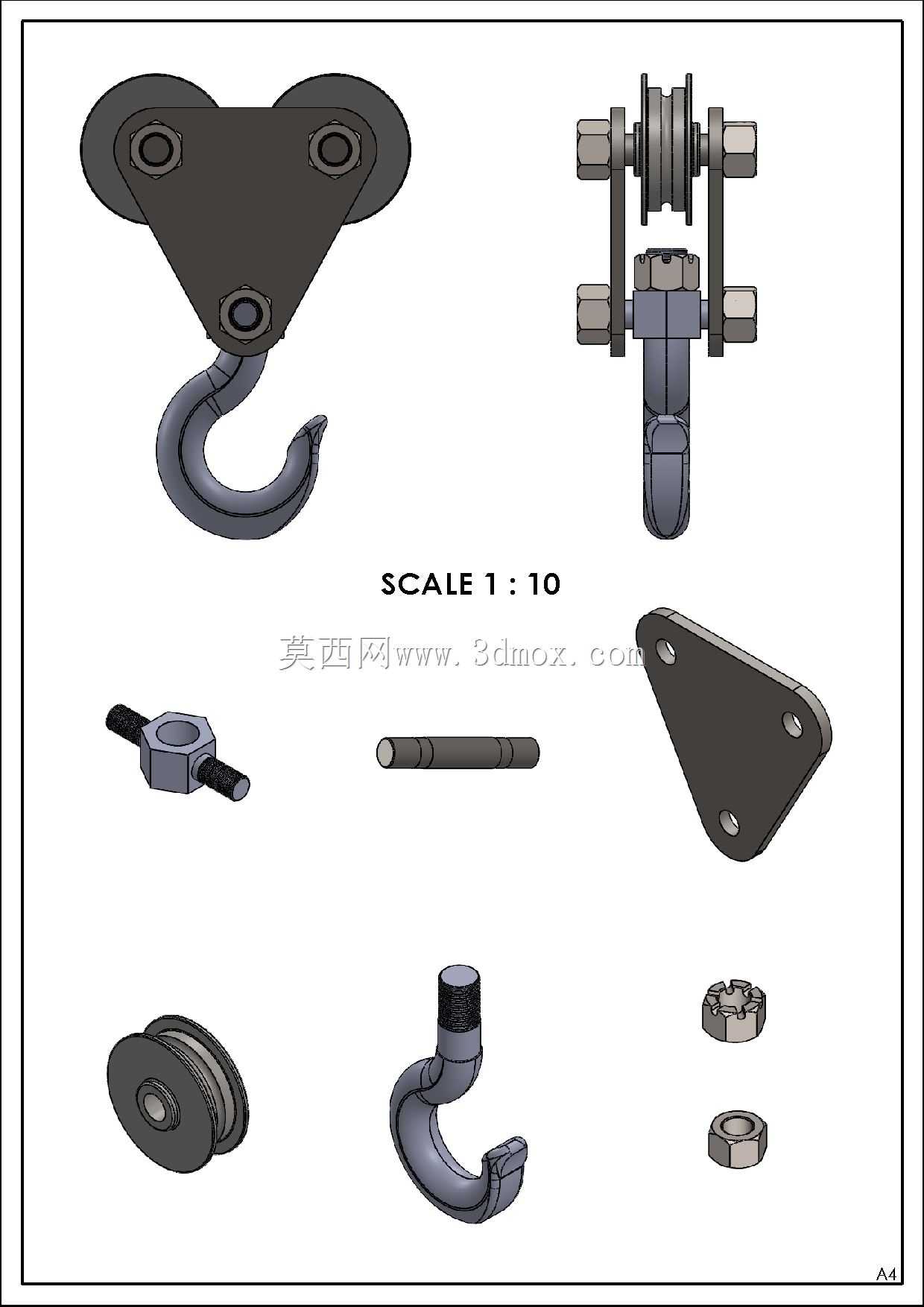

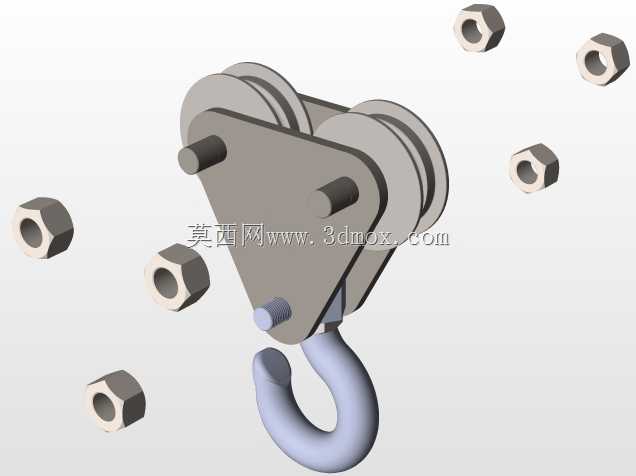

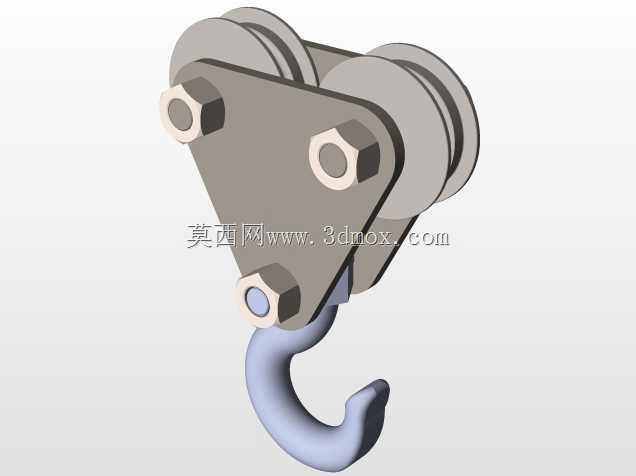

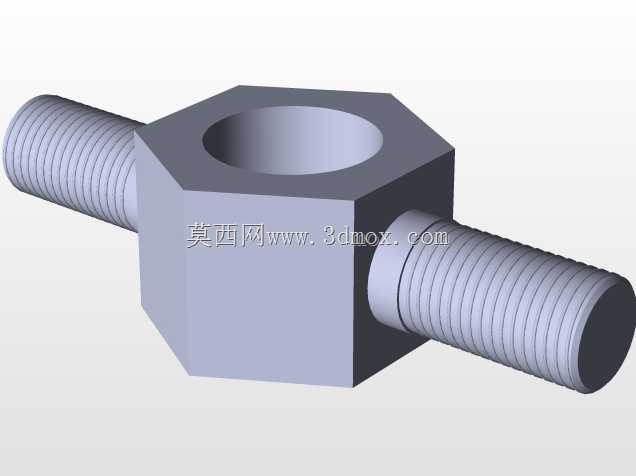

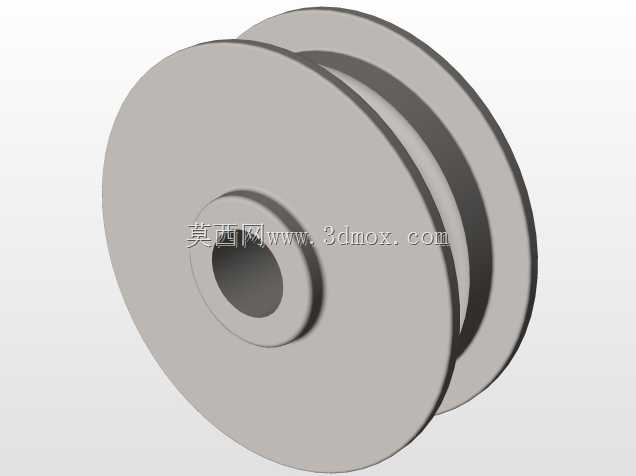

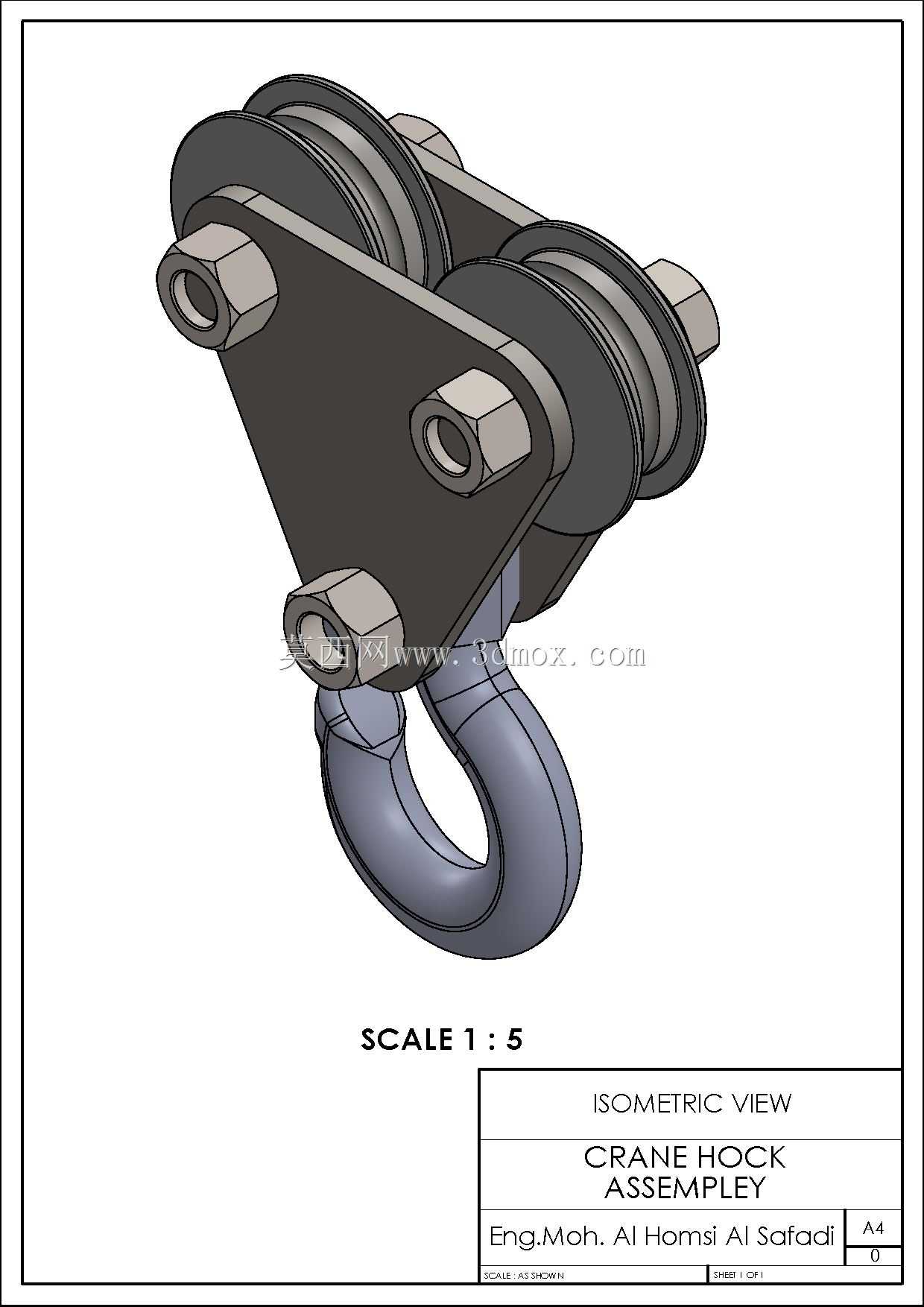

该起重吊钩组是轻小型起重作业场景中的核心受力吊具，广泛适配车间单梁行车、小型龙门吊、手动葫芦等起重设备，主要用于工厂内工件周转、仓储货物装卸、设备检修吊装等作业环节，承担起吊过程中载荷传递与重物吊挂的核心功能，可在额定载荷范围内完成各类规则、不规则重物的吊挂连接，是起重作业环节中连接起重设备起升机构与被吊重物的关键受力部件。整套吊钩组采用模块化拆分设计思路，从结构组成上可分为上部行走滑轮组、三角连接吊板、中部连接销轴、下部吊钩本体以及配套锁紧紧固件五个功能模块。上部滑轮组采用双滑轮并排布置结构，滑轮轮槽适配常规起重钢丝绳直径，可直接嵌入起重设备的行走轨道或挂接于起升钢丝绳动滑轮组位置，滑轮内置转动衬套，可在起升过程中随钢丝绳收放灵活转动，减少钢丝绳与轮槽的滑动摩擦，降低钢丝绳磨损速率。中部三角连接吊板采用等腰三角形板式结构，三个角位分别设置销轴安装孔，上部两个孔位通过销轴与两侧滑轮支架连接，下部孔位通过横向销轴与吊钩头部的连接座铰接，三角结构的受力分布均匀，可将吊钩承受的垂直载荷均匀分散到两侧滑轮支点，避免局部应力集中导致的板材变形。吊钩本体采用锻造钩头结构，钩身带有防脱挡边的设计余量，钩头颈部设置外螺纹段，配套开槽螺母与开口销完成锁紧固定，可防止起吊过程中螺母回转松脱，吊钩与上部连接座之间设置推力轴承结构，可在重物起吊后随重物姿态灵活回转，避免起吊过程中钢丝绳扭结。整套结构的安装边界清晰，上部滑轮的轮距适配常规10号工字钢轨道的翼缘宽度，整体结构的垂直安装高度可满足常规车间内的起升净空要求，各连接销轴均采用带孔销结构，配套开口销完成轴向定位，所有转动配合部位均预留润滑间隙，可在日常维护时加注润滑脂降低转动阻力，各零部件的拆分设计也便于后期易损件的单独更换，当滑轮衬套磨损或钩头出现疲劳损伤时，可单独拆解对应部件进行更换，无需整体报废整套吊具，有效降低设备维护成本。
