Crosby锻造螺旋销卸扣起重吊具结构

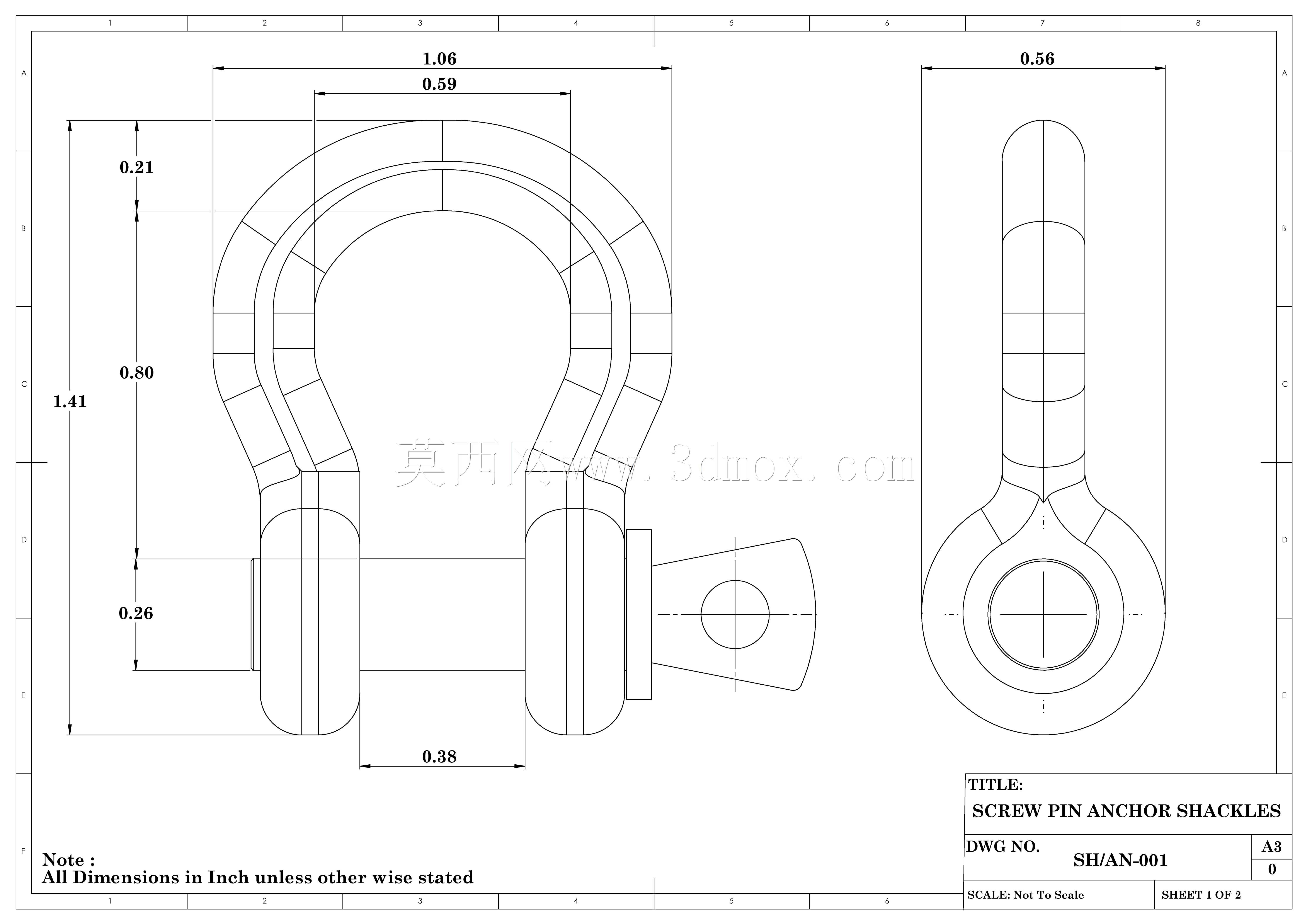

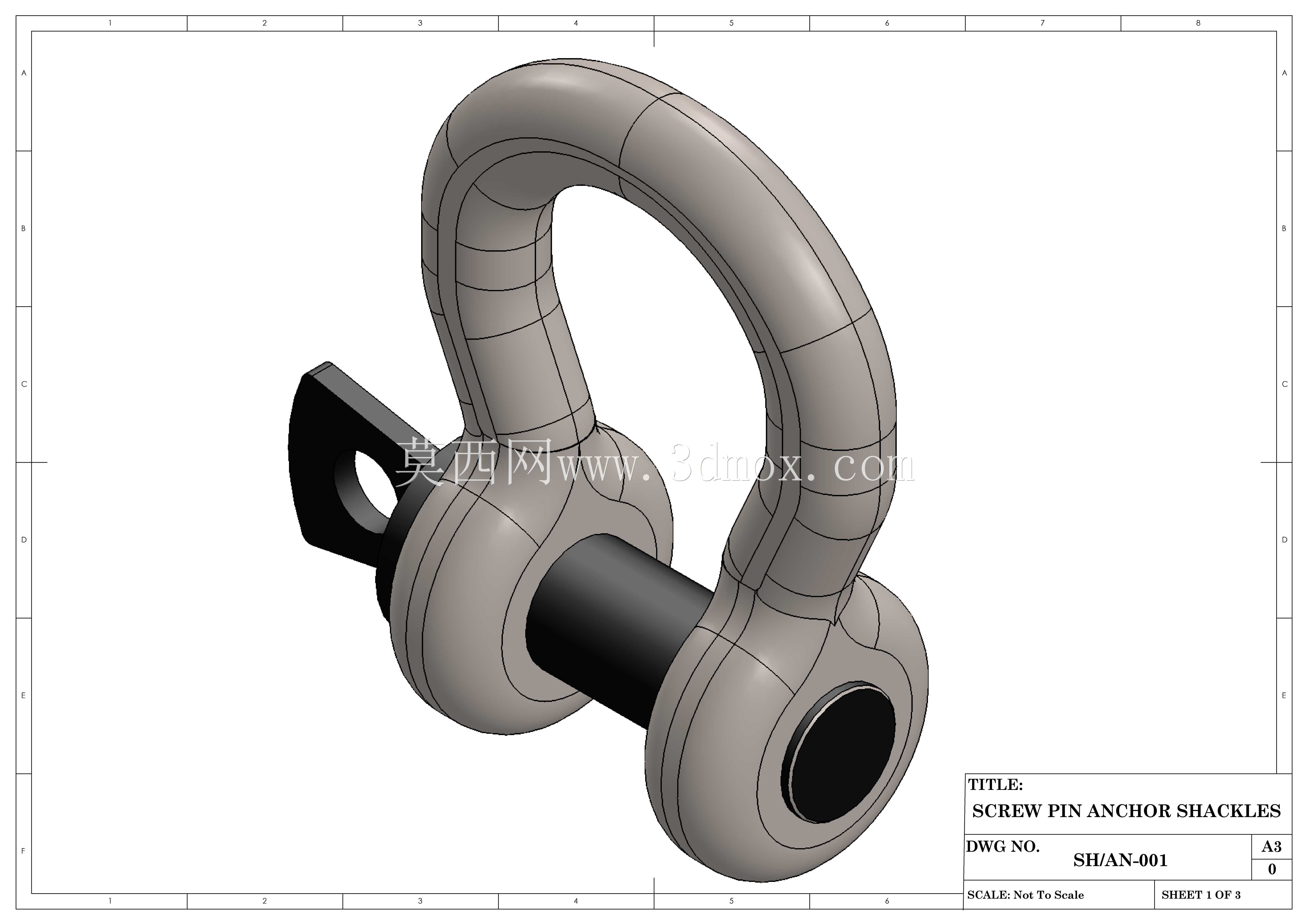

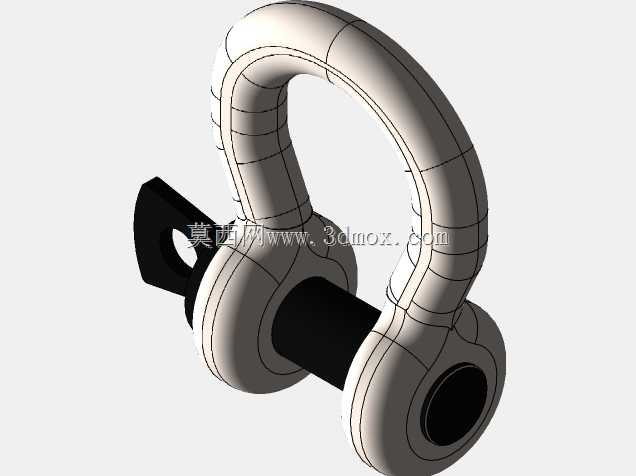

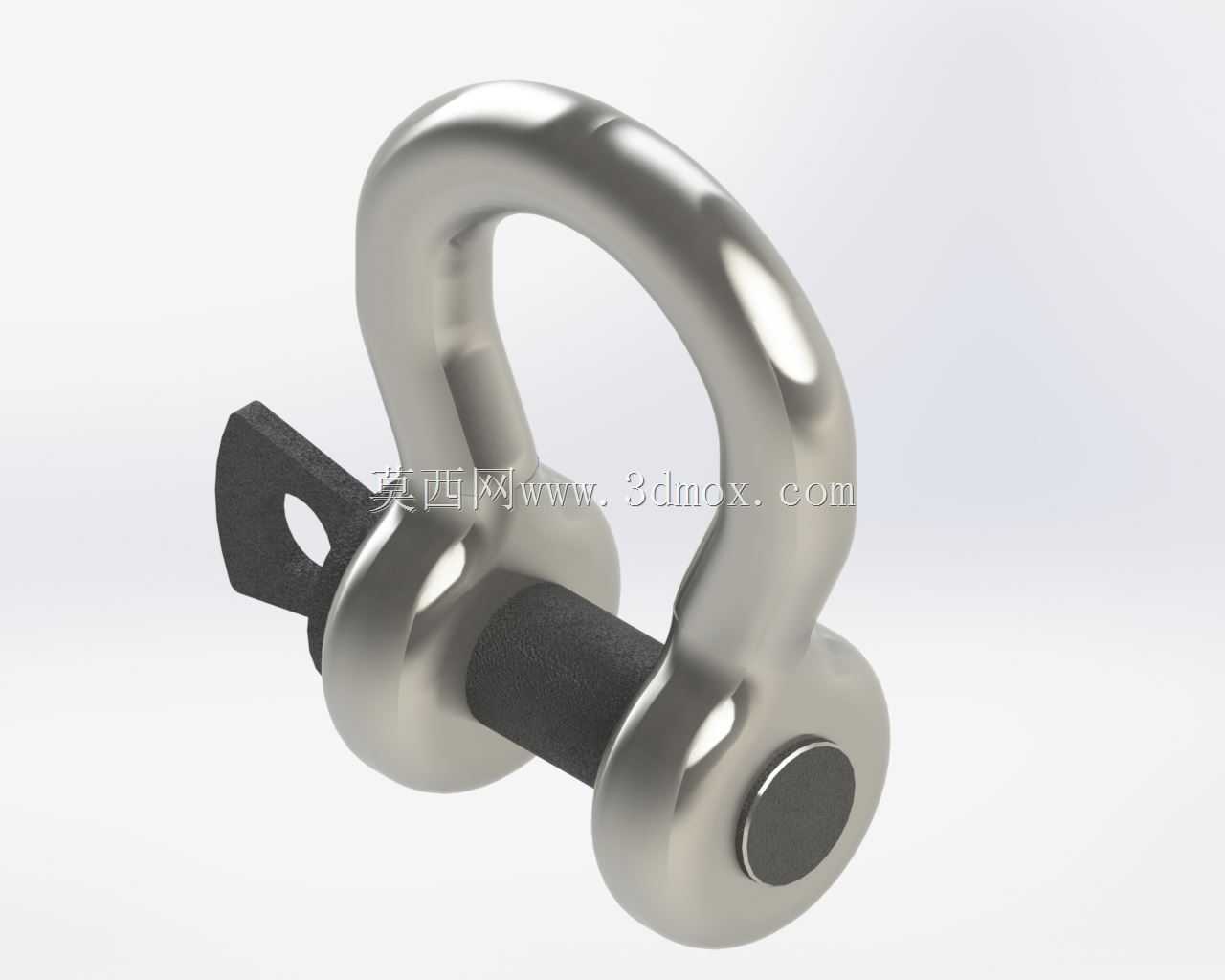

这款螺旋销式锻造卸扣是起重吊装、索具配套、船舶系固、重型设备移位场景中极为常用的受力连接构件，核心作用是在吊装作业中实现吊索与被吊重物之间的可靠铰接连接，可适配钢丝绳索具、合成纤维吊装带、链条索具等多种吊具末端，承担额定载荷范围内的拉力传递，避免吊具与重物吊点直接摩擦造成索具磨损，同时允许吊具在作业过程中存在小角度的转动余量，抵消吊装过程中的偏摆载荷冲击。该款卸扣采用弓形本体设计，相比直形卸扣拥有更大的内部容绳空间，能够同时容纳多股吊索穿入，适配大直径吊索的连接需求，本体采用整体锻造工艺成型，金属流线连续无断点，受力时不存在焊接结构的应力集中缺陷，极限载荷下的抗变形、抗断裂能力远高于拼接式结构。螺旋销结构采用带保险挡片的插销设计，插销与卸扣双耳孔采用间隙配合，安装时只需将插销穿入双耳孔后旋转拧紧，再将挡片卡入本体的卡槽内即可防止插销在吊装震动过程中自行回转松脱，相比螺栓型卸扣无需额外搭配开口销，拆装效率更高，同时避免了小配件丢失导致的锁止失效风险。从设计逻辑来看，卸扣本体的弯曲段采用等强度圆弧过渡，双耳部位做了加厚处理，对应插销孔的位置做了局部强化，避免孔边应力集中导致的本体撕裂；插销的受力段做了表面淬硬处理，提升耐磨性能，端部的帽檐结构可限制插销穿入行程，保证插销安装到位后两端受力均匀。在安装边界上，该款1/3吨额定载荷的卸扣，本体开口宽度、内部净空高度均匹配对应吨位的吊索直径，安装时需保证插销完全穿入双耳后挡片完全卡入卡槽，作业过程中禁止横向受力、斜拉超载，吊索与卸扣本体的接触角度需控制在允许范围内，避免局部应力超出设计阈值。这类卸扣广泛应用于车间设备检修吊装、港口货物系固、建筑工地构件吊装、户外起重作业等场景，是起重索具系统中不可或缺的基础连接部件，其结构可靠性直接关系到吊装作业的安全，因此在设计阶段对各部位的受力分配、材料选型、工艺处理都做了针对性优化，保证在额定载荷下长期使用无塑性变形，冲击载荷下不会发生脆性断裂。
