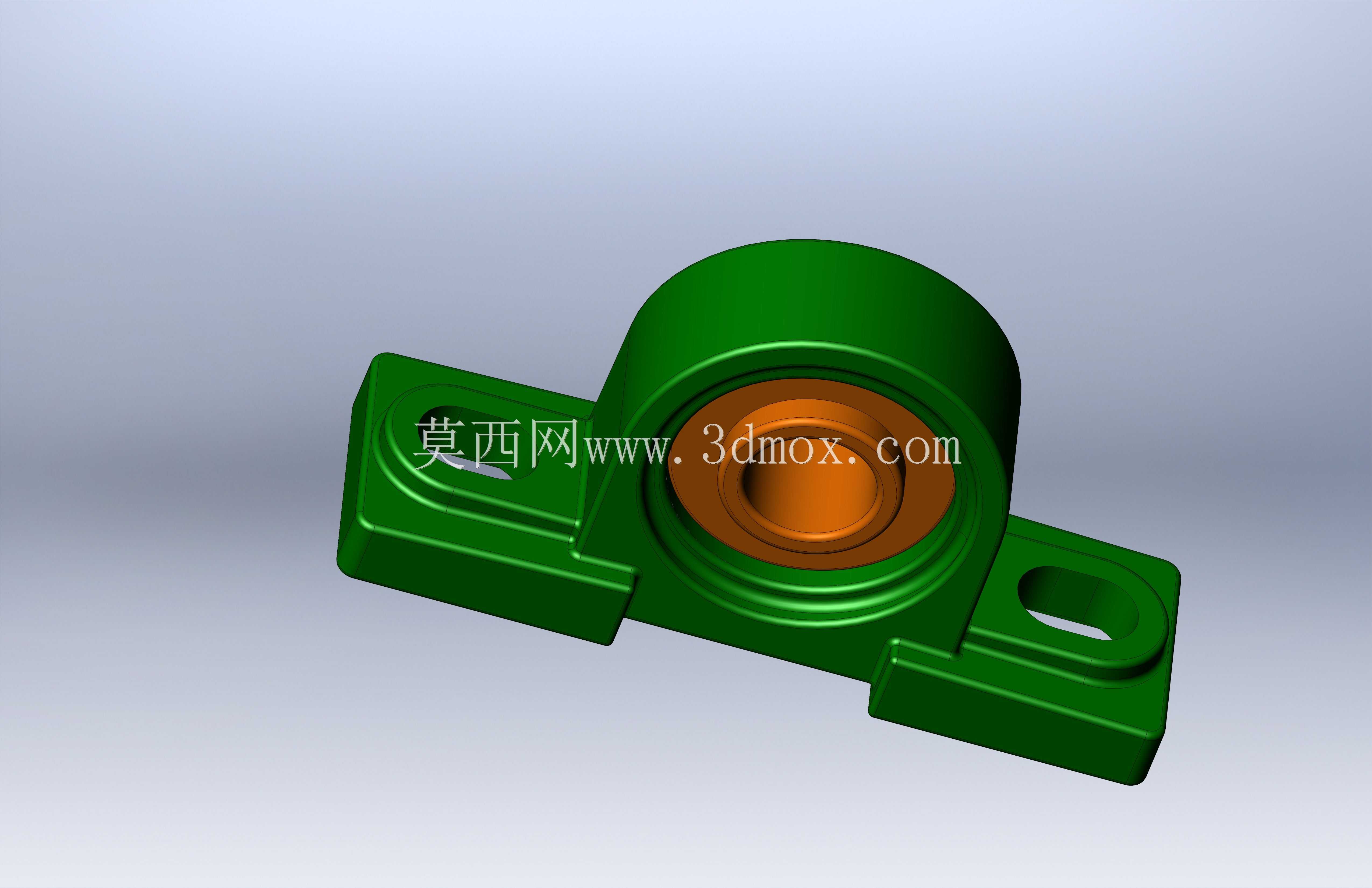

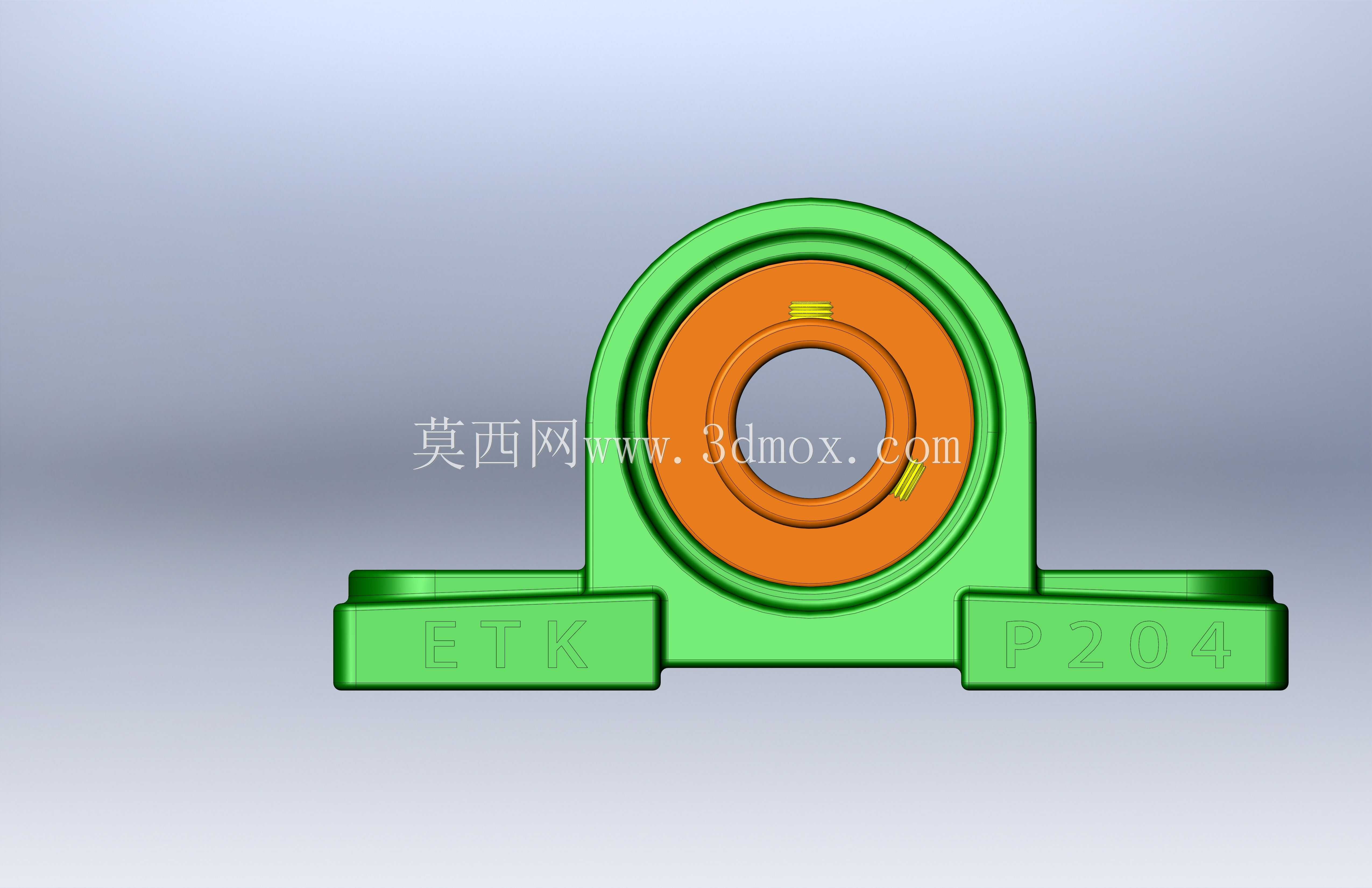

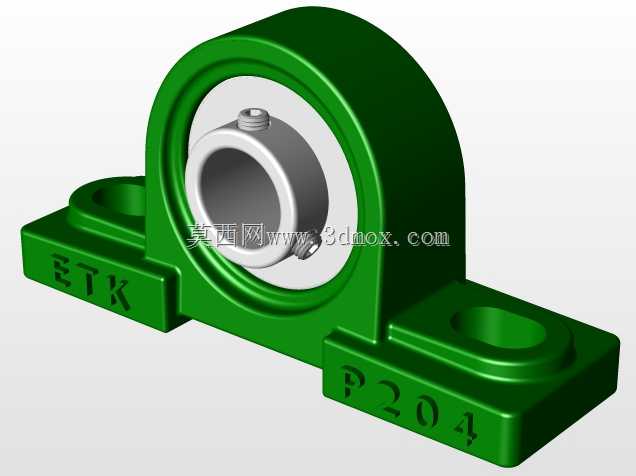

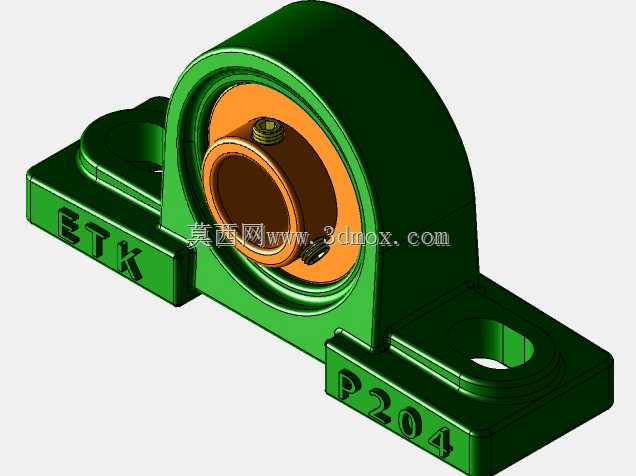

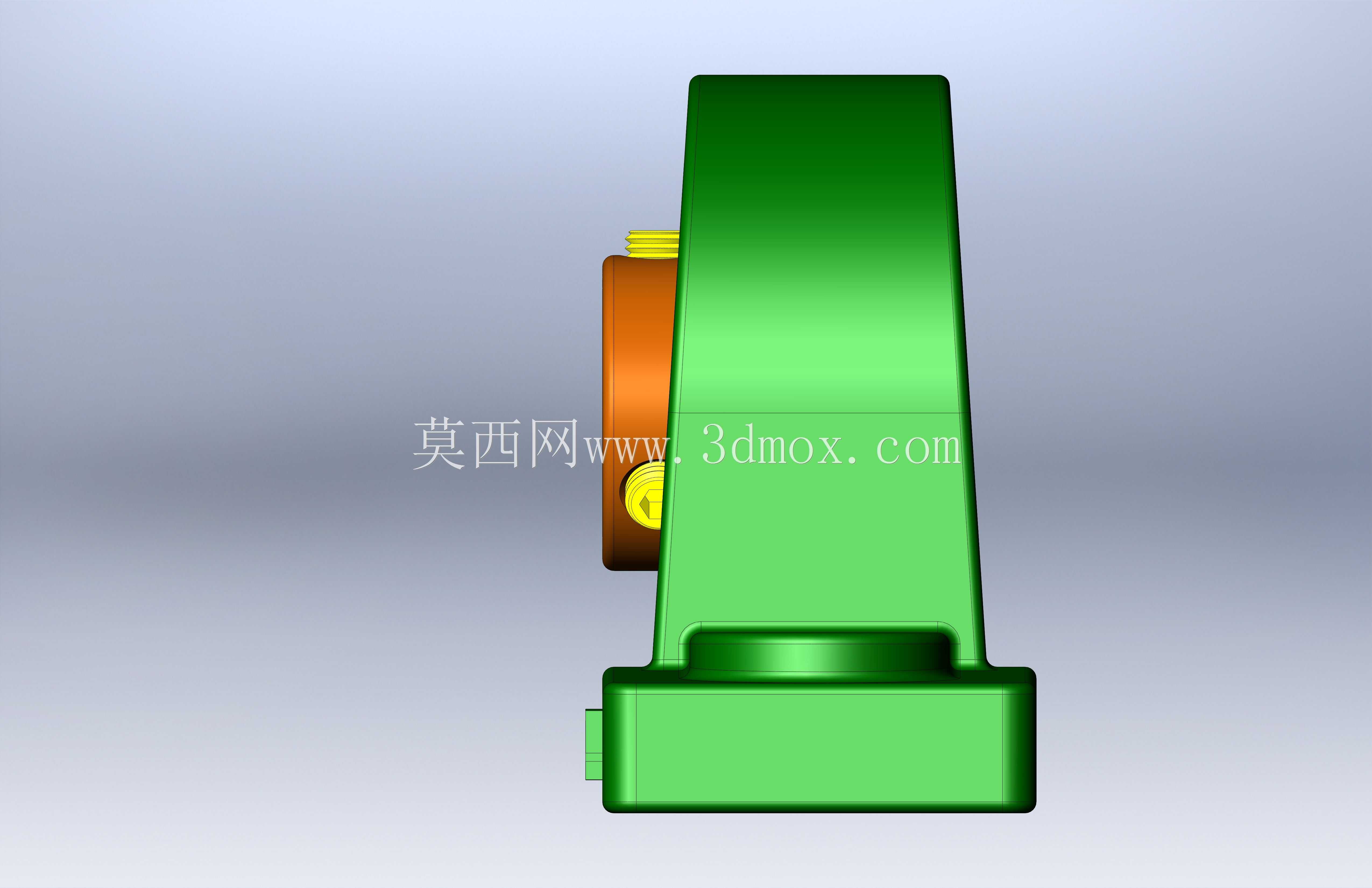

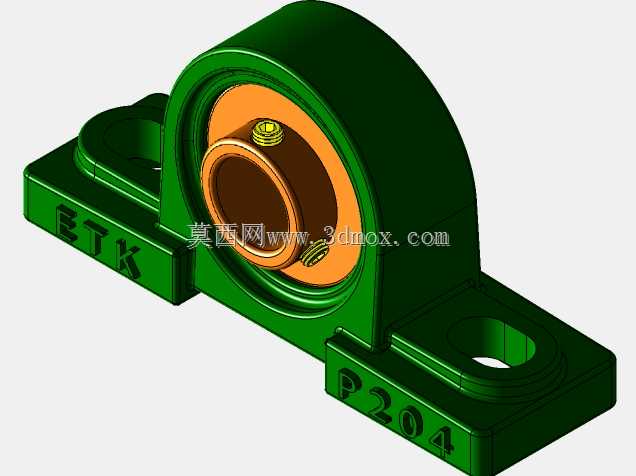

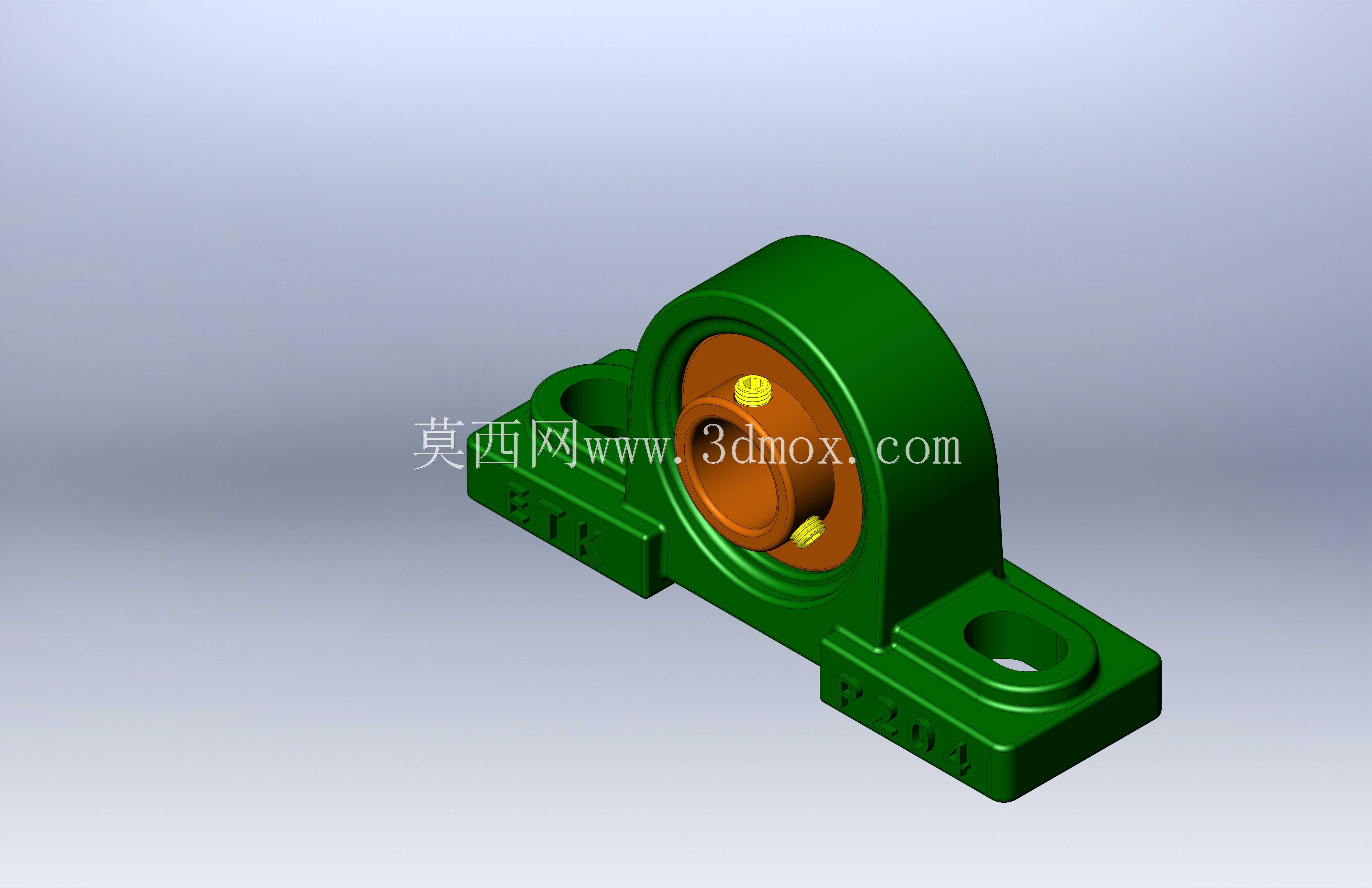

20mm轴径立式带座外球面轴承结构

这款立式带座轴承单元主要面向轻工输送、小型农机、食品加工生产线、纺织设备等需要中等载荷轴系支撑的场景，作为旋转轴的径向承载支撑部件使用，能够在设备运行过程中为20mm直径的传动轴提供稳定的回转支撑，同时补偿一定范围的轴系安装对中误差，降低安装过程中对轴系同轴度的严苛要求，减少设备运行过程中因安装偏差产生的附加载荷，延长轴系整体使用寿命。

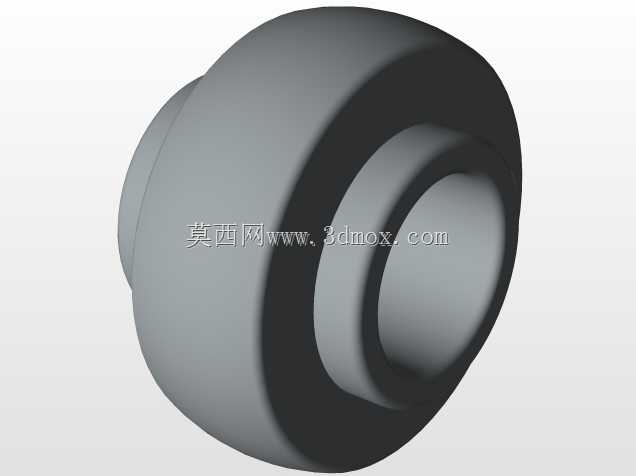

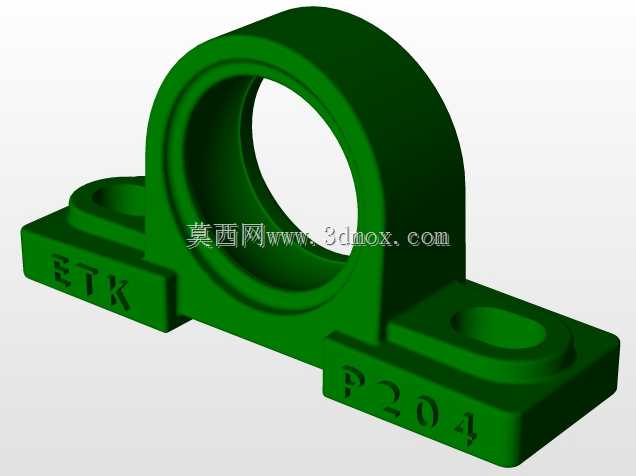

从功能特性来看，该单元将外球面球轴承与铸造立式轴承座整合为一体，轴承内圈通过顶丝与传动轴实现锁紧固定，无需额外设计复杂的轴向定位结构，安装拆卸流程便捷，轴承自带的密封结构能够阻挡日常工况下的粉尘、碎屑侵入轴承内部滚道，同时留存轴承内部的润滑脂，减少日常维护的频次，适配多粉尘、少维护的常规工业作业环境。轴承座采用立式双安装脚结构，整体为铸铁材质的一体化铸造成型，座体与轴承外圈采用球面配合，能够自动适应轴的轻微挠曲变形与安装角度偏差，避免轴承在偏载工况下出现早期点蚀失效。

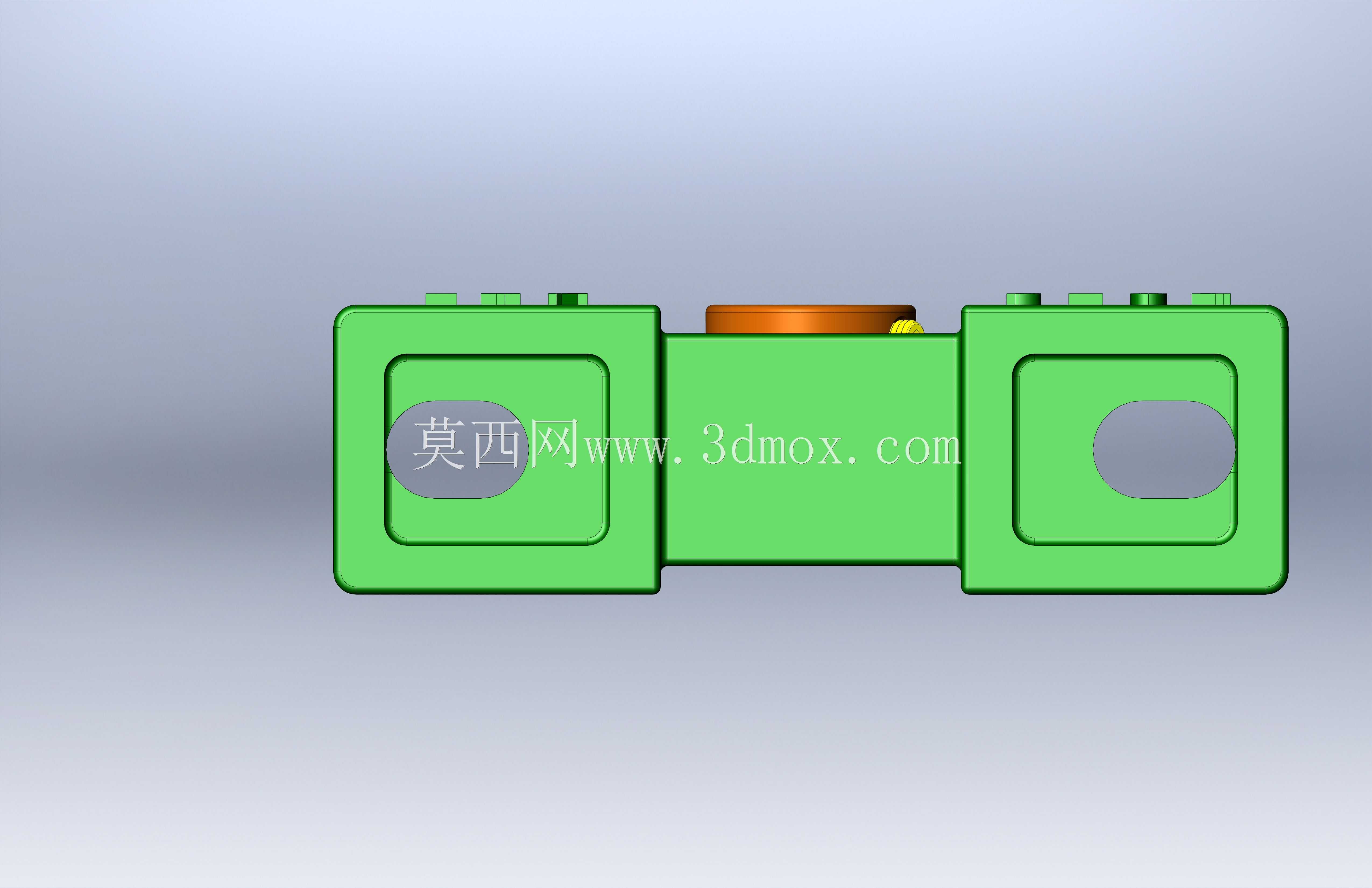

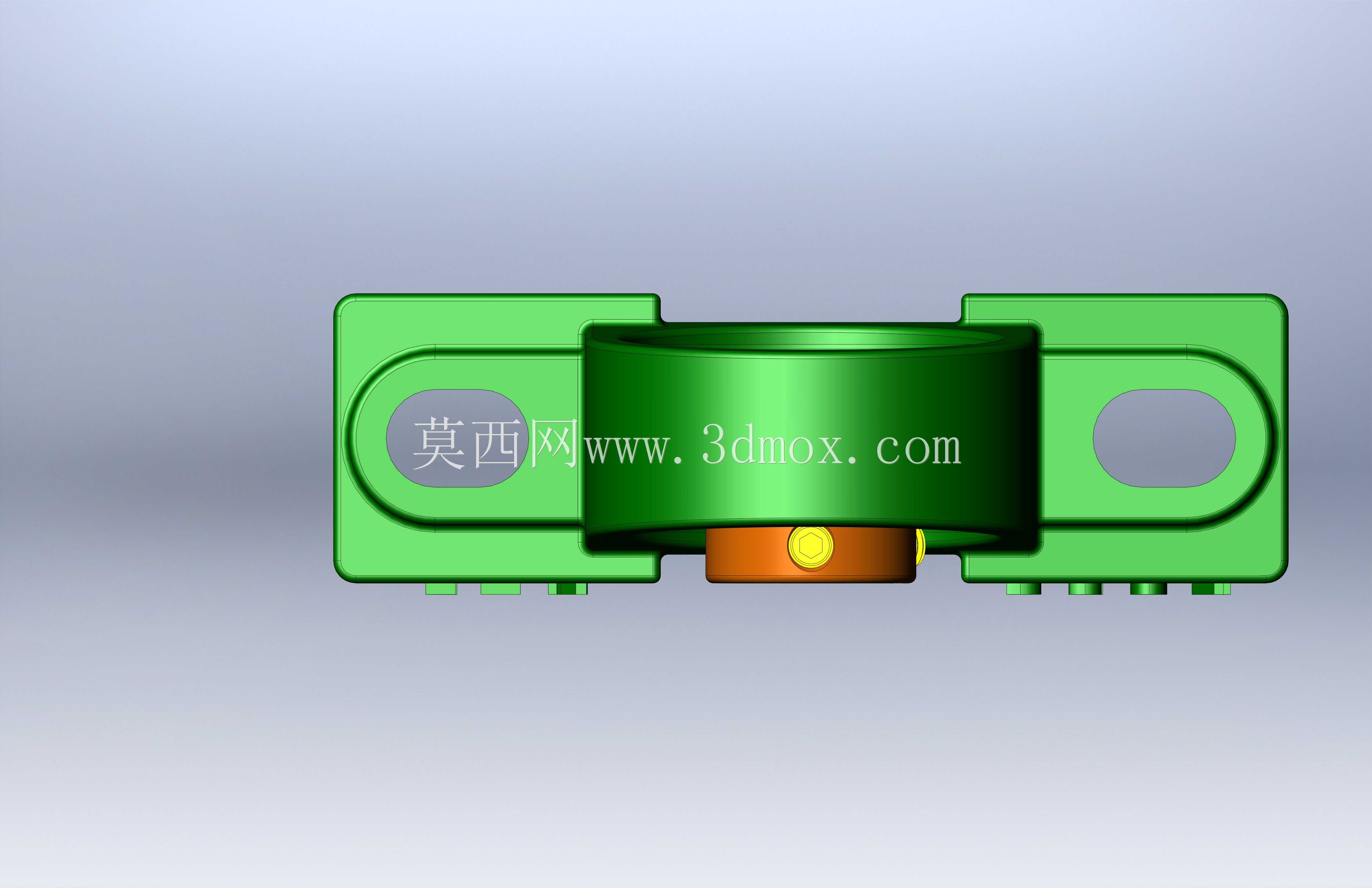

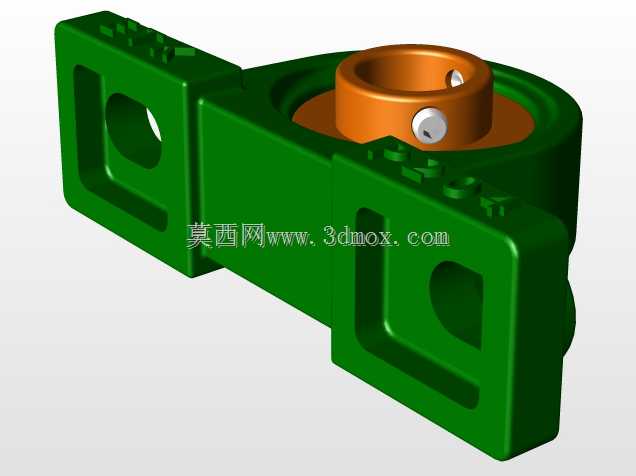

在设计思路上，该结构优先考虑了安装便捷性与工况适应性，轴承座的两个安装脚设置了贯通的安装螺栓孔，可直接通过螺栓将整个单元固定在设备的安装机架平面上，无需额外加工复杂的轴承安装孔位，大幅降低设备机架的加工难度与装配工时。轴承内圈的锁紧顶丝对称布置，锁紧后能够保证轴与内圈的同步回转，避免运转过程中出现内圈与轴的相对滑动磨损。座体的承窝部分做了加厚处理，能够承载更大的径向冲击载荷，安装脚与承窝之间设置了过渡加强筋，提升座体整体的结构刚性，避免重载下安装脚出现断裂变形。

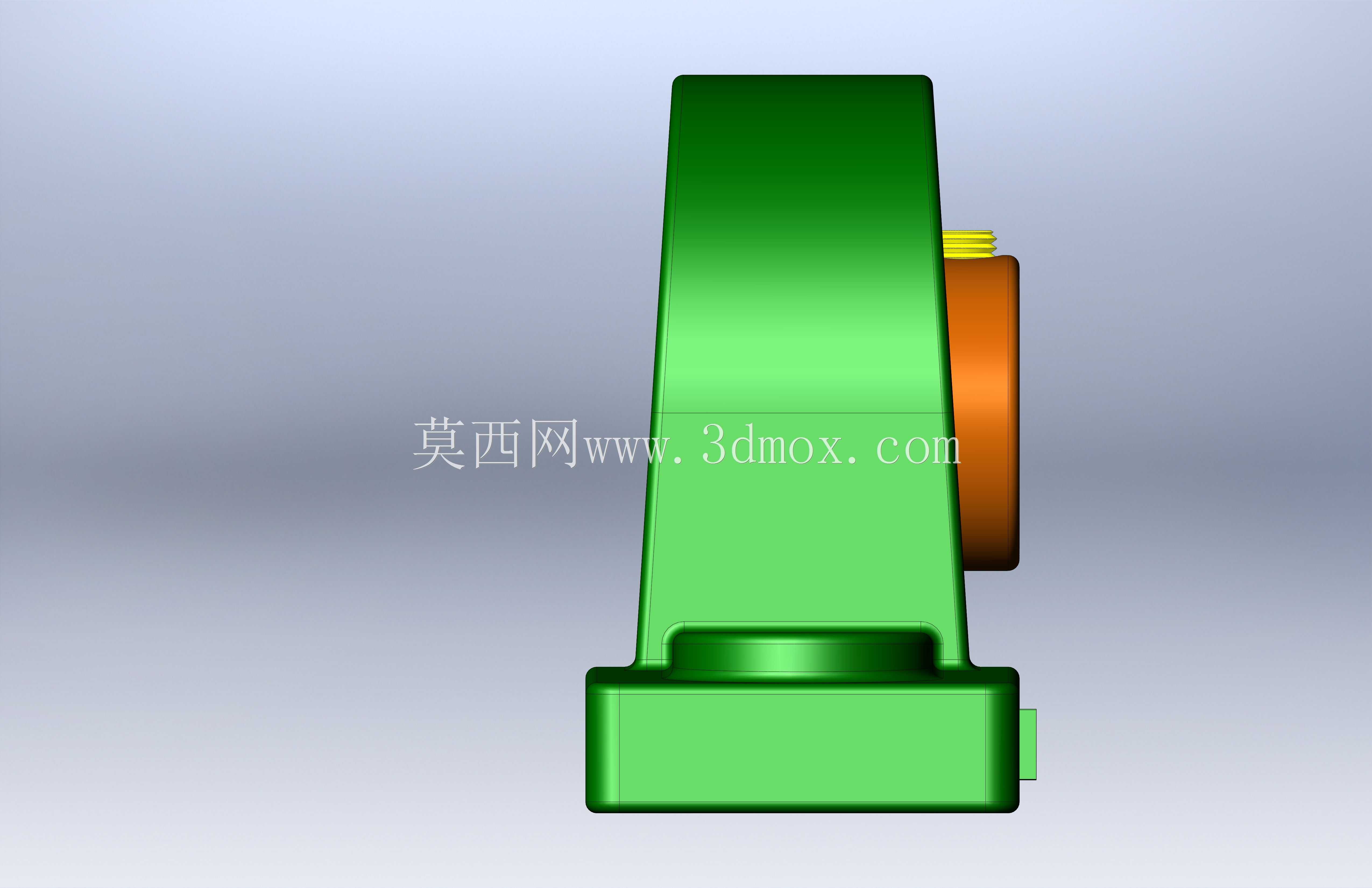

从安装边界尺寸来看，该单元适配的传动轴直径为20mm，两个安装脚的螺栓孔中心距、座体总高度、轴承中心高均遵循常规带座轴承的通用安装尺寸规范，可直接替换同规格的标准立式带座轴承单元，无需对原有设备的安装结构做额外修改。安装时需注意将安装面的平面度控制在合理范围内，锁紧顶丝时采用对称分次拧紧的方式，避免单侧锁紧导致轴系偏斜，轴承安装到位后可根据实际工况补充适量适配的润滑脂，进一步提升运转顺畅度与使用寿命。
