活塞发动机核心传动组件结构设计

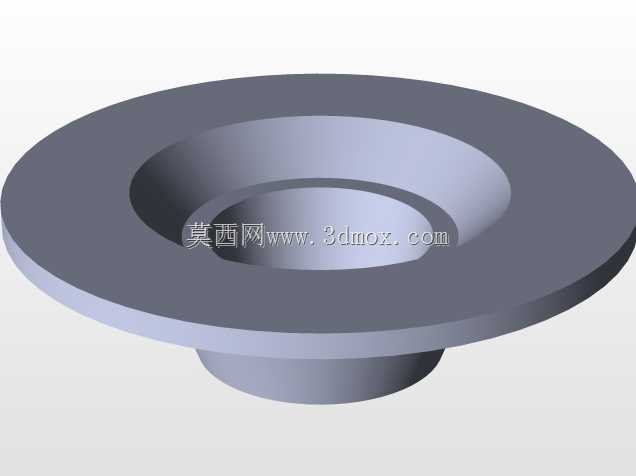

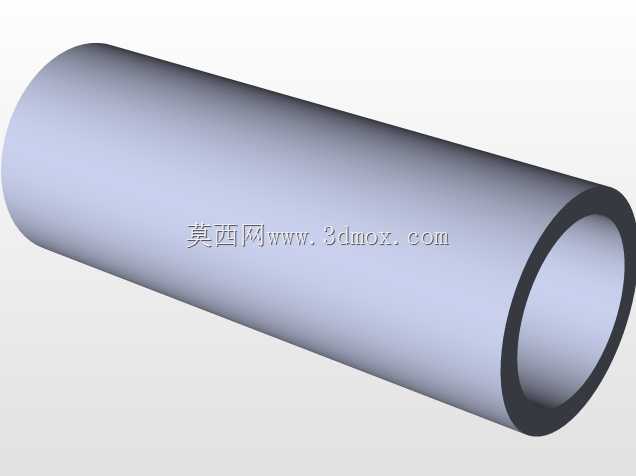

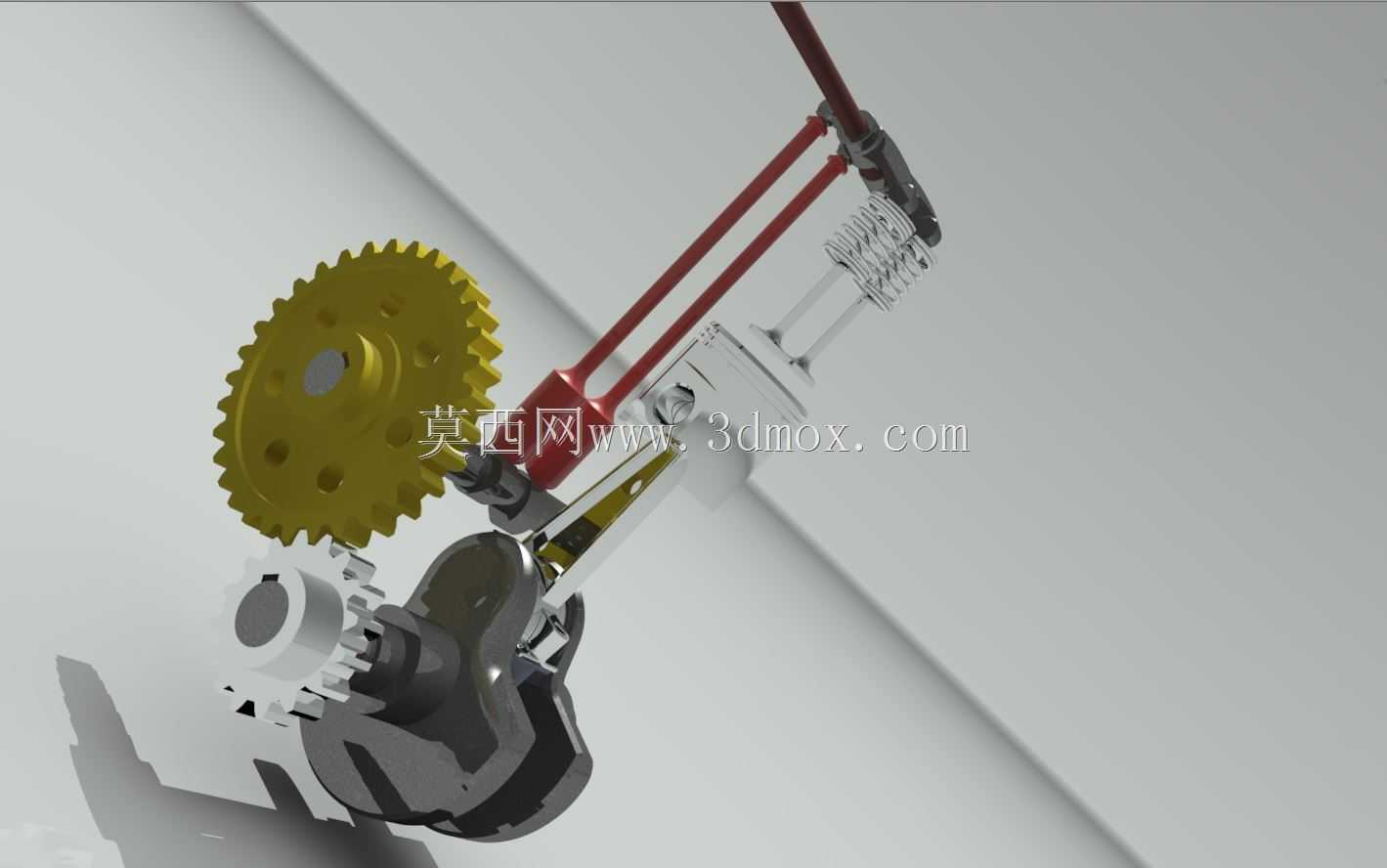

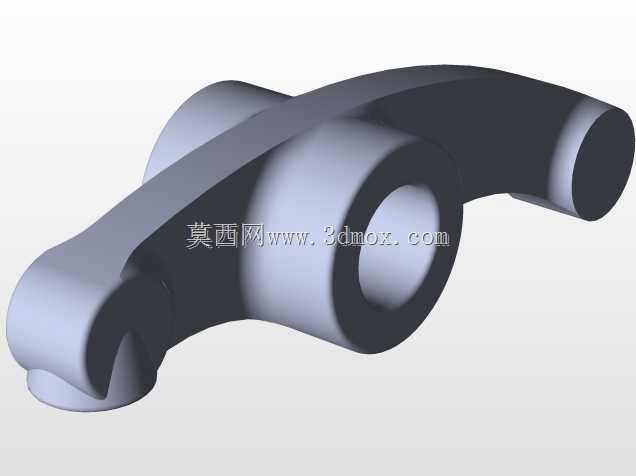

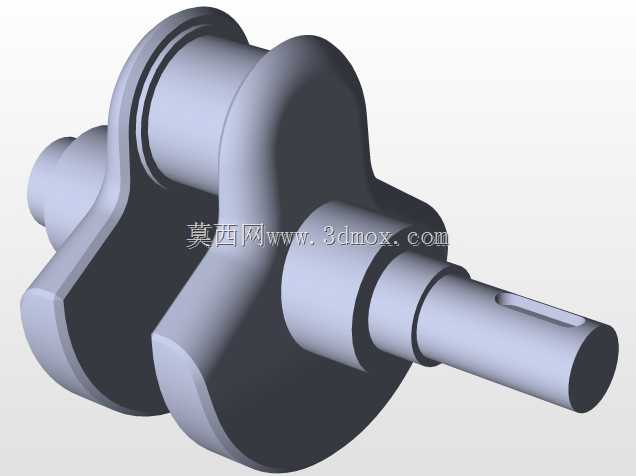

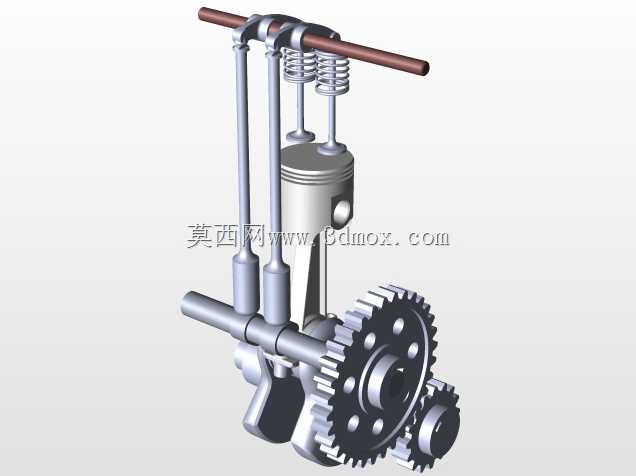

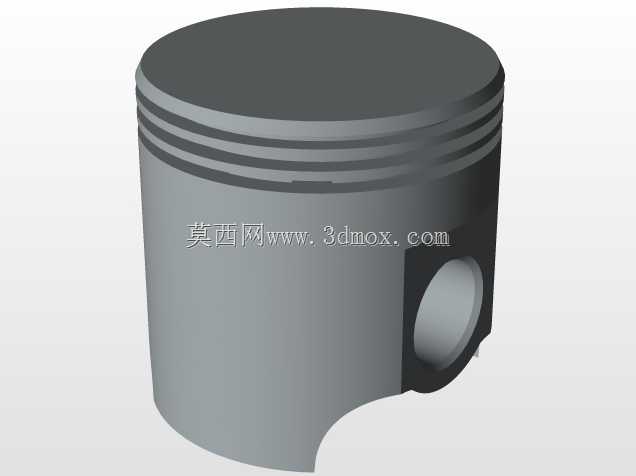

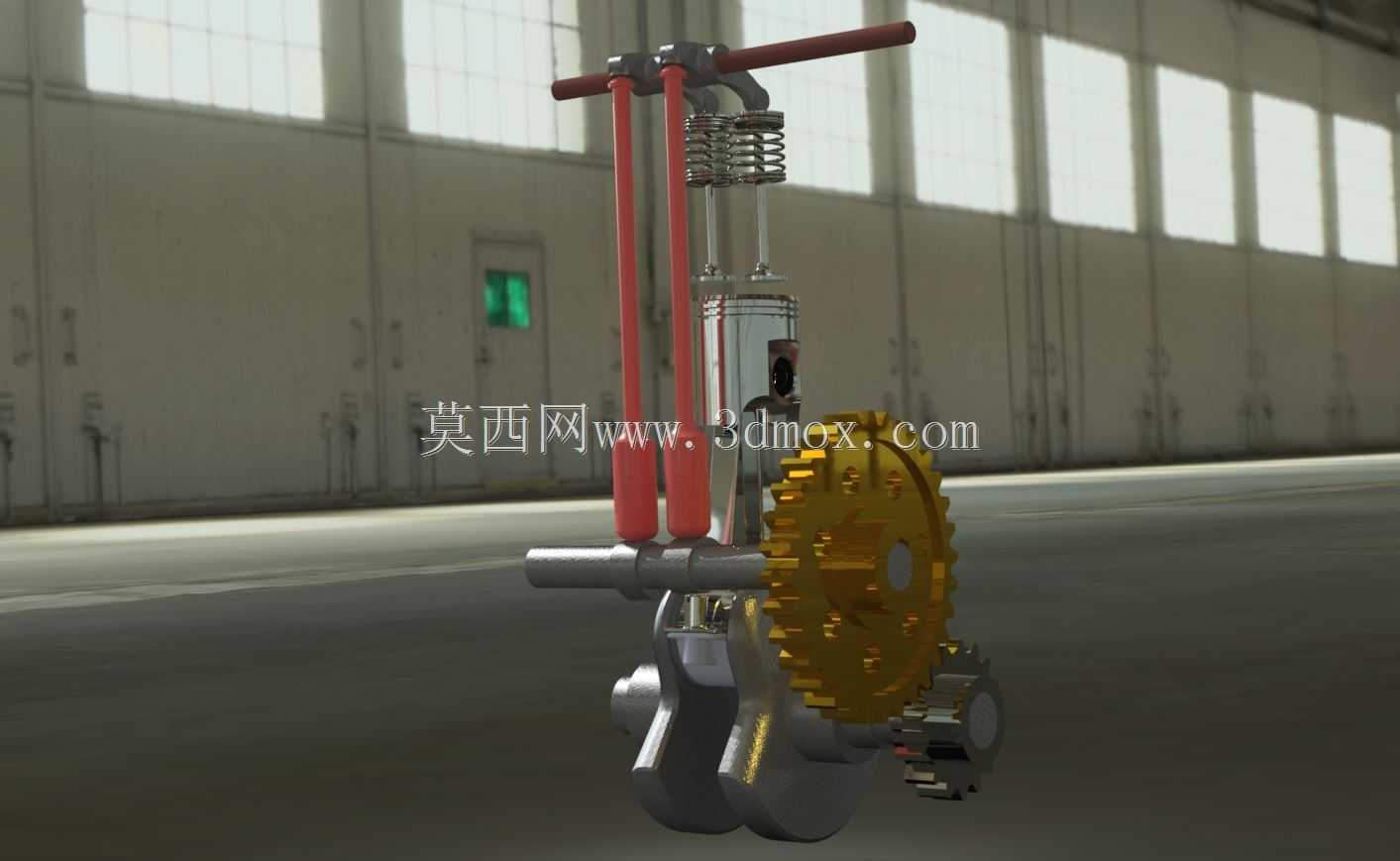

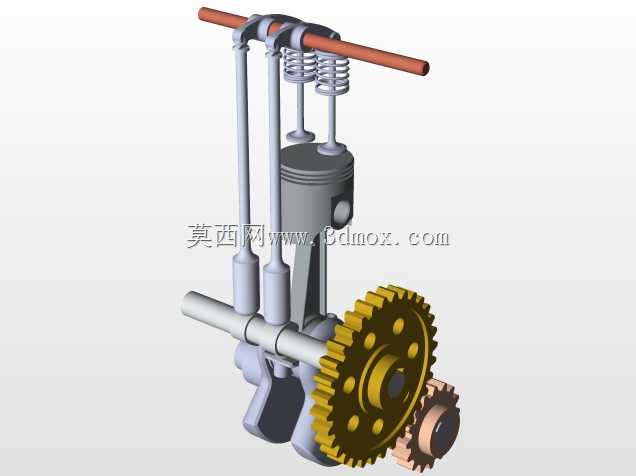

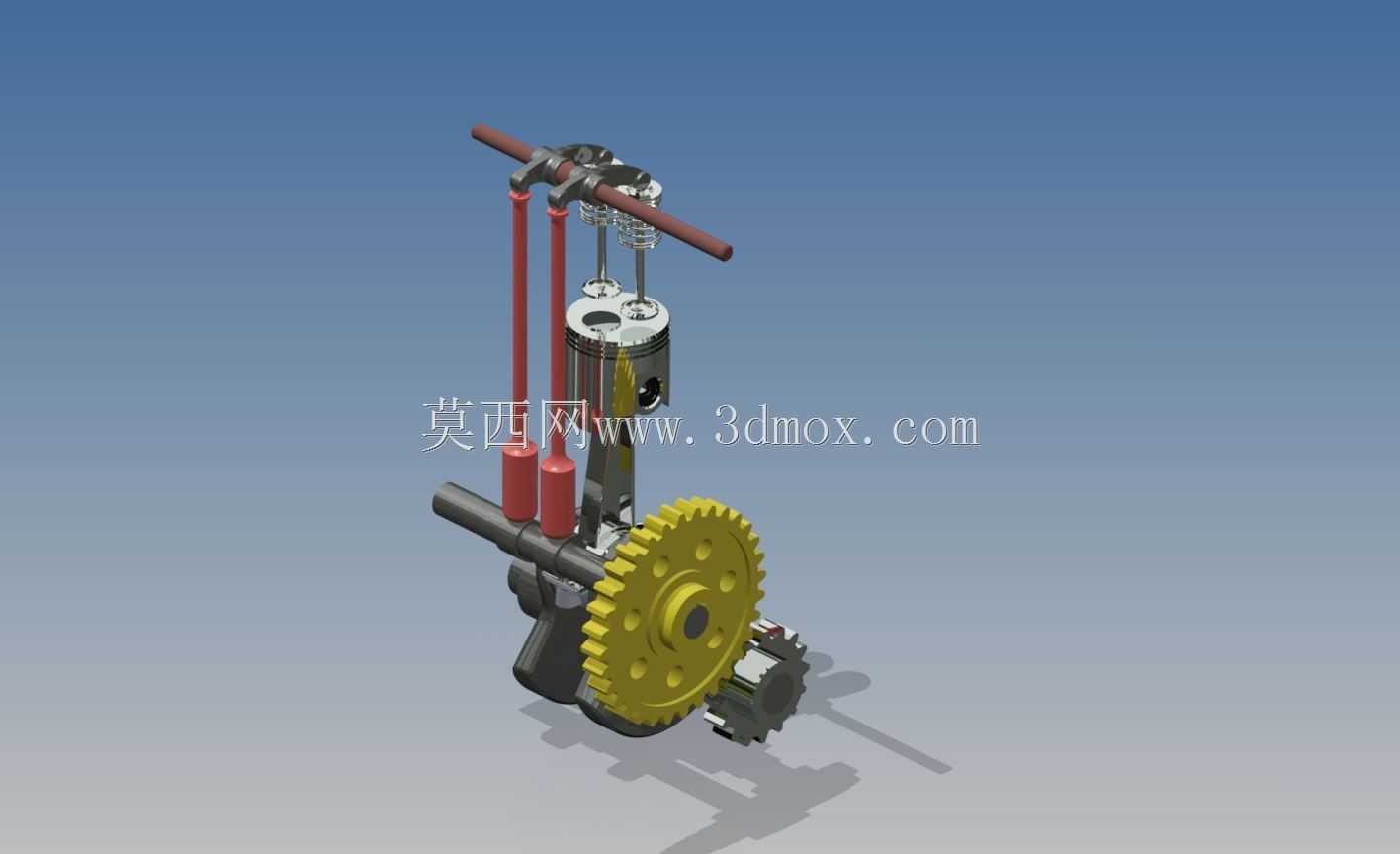

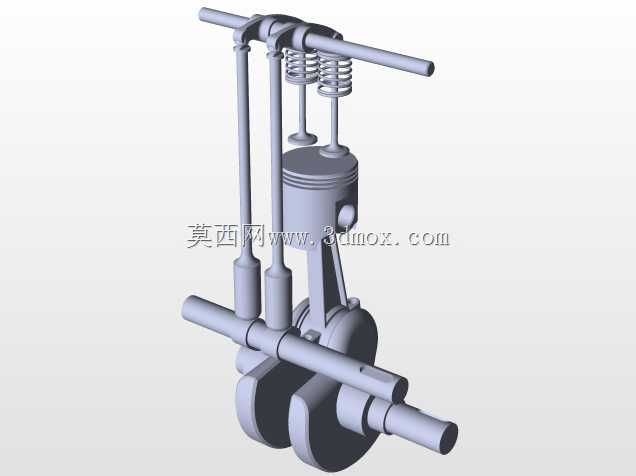

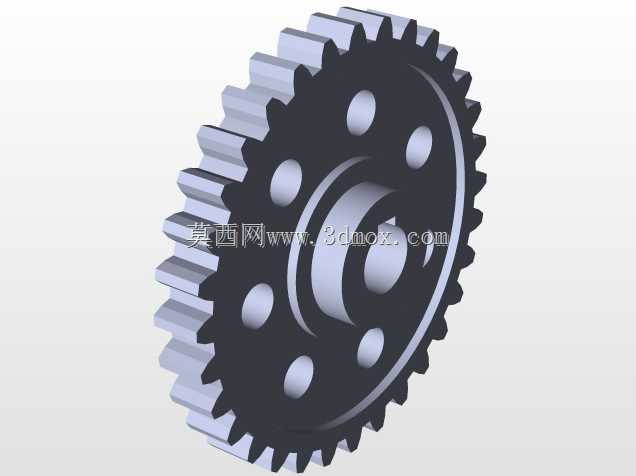

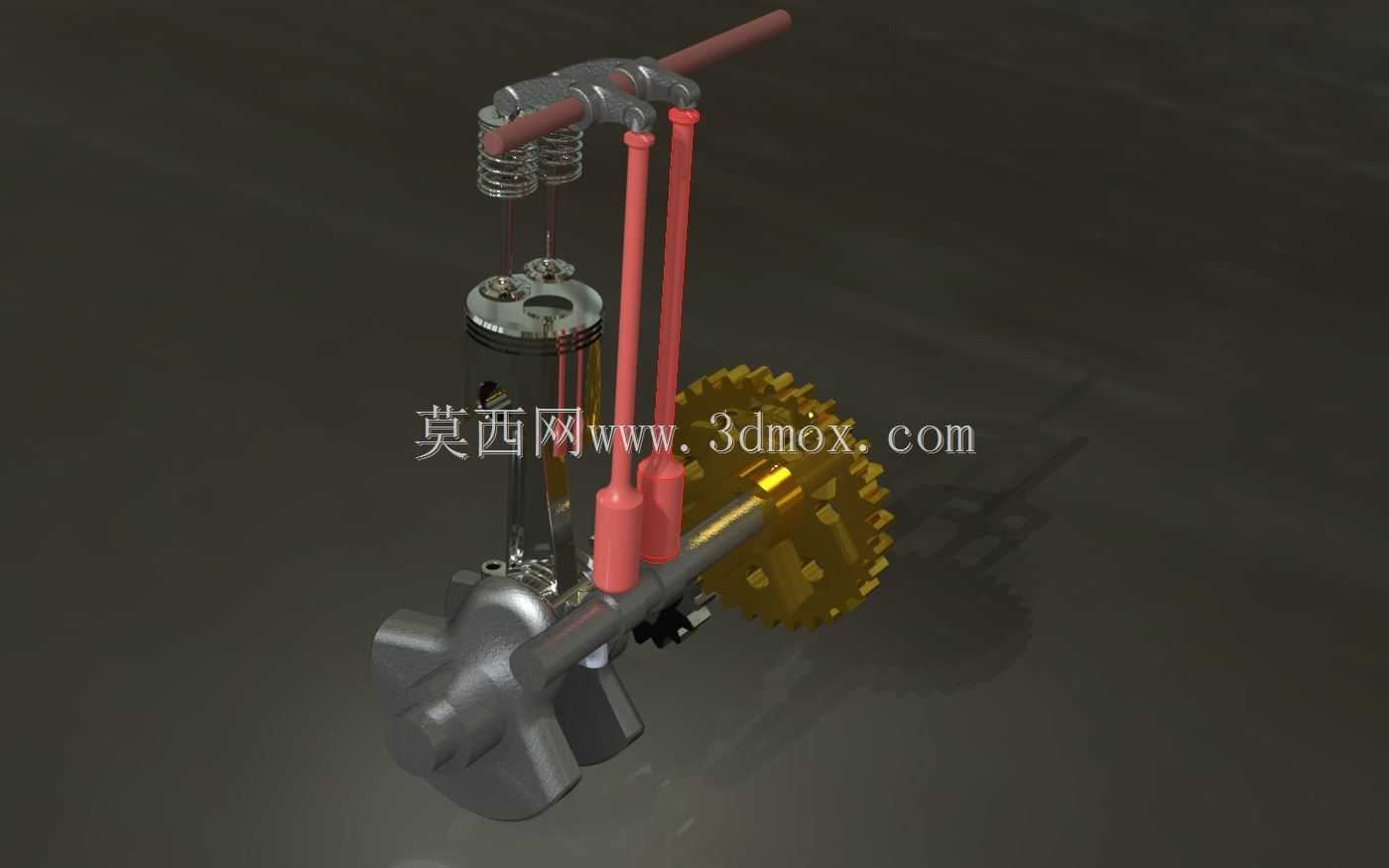

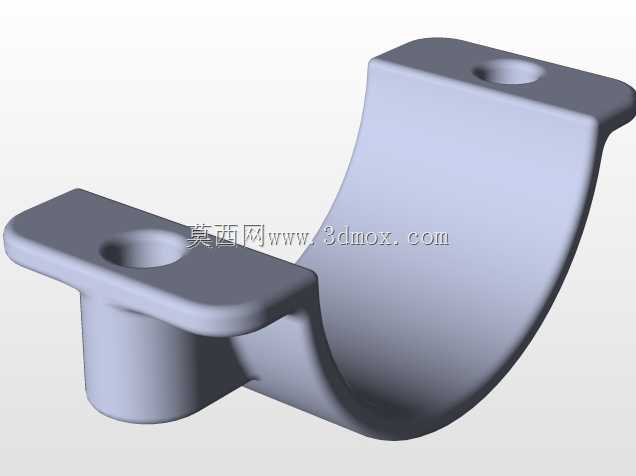

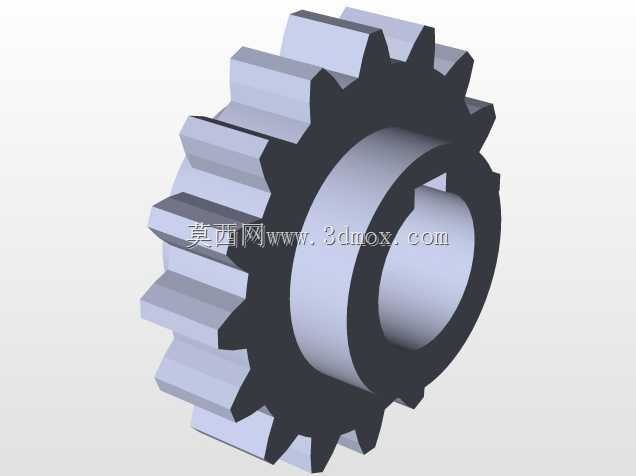

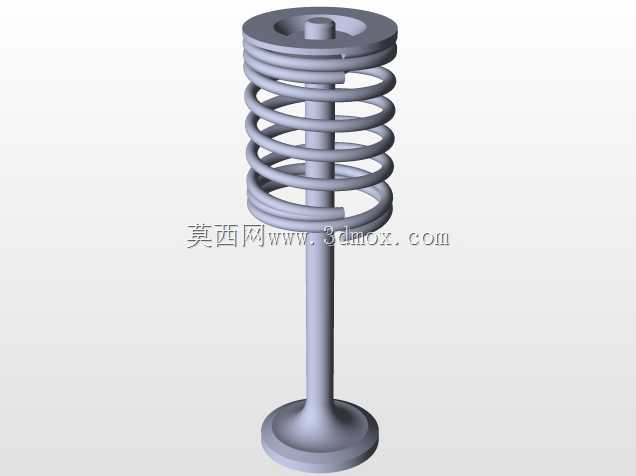

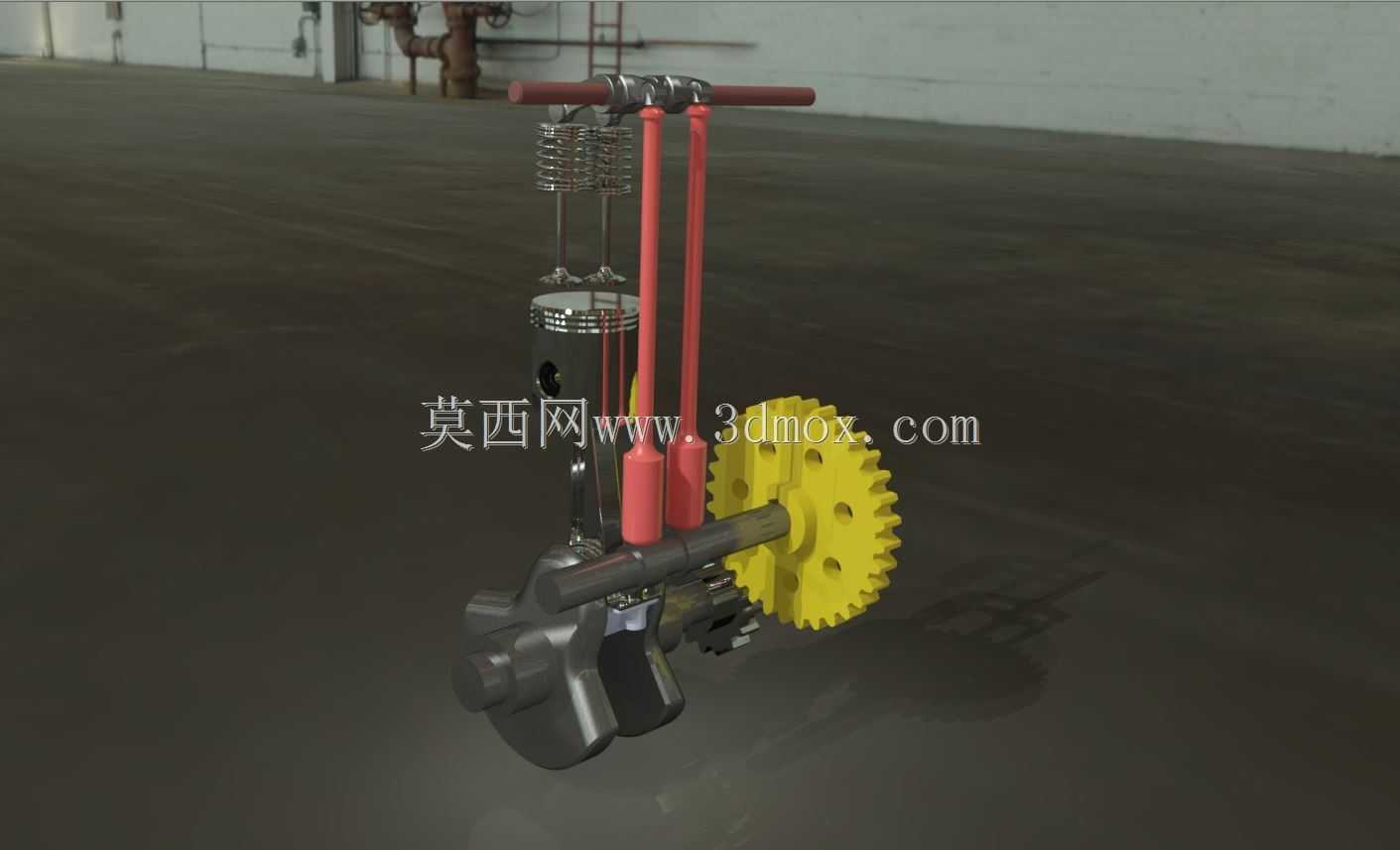

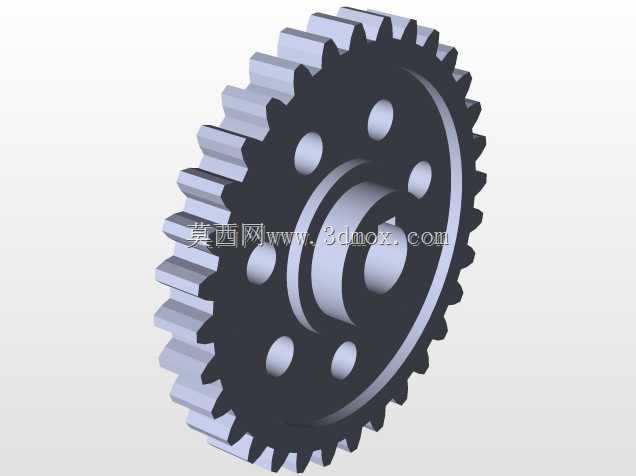

这套活塞发动机核心传动组件，主要面向小型内燃动力设备的研发设计、教学演示以及动力改装场景使用，可覆盖通用小型汽油机、航模动力单元、小型教学实验台架等多个应用领域，是将活塞往复直线运动转化为旋转动力输出的核心功能总成。组件整体集成了动力输入活塞组、连杆传动机构、正时传动齿轮组、曲柄输出端几个核心功能模块，各部件之间的配合间隙经过严谨的运动仿真校核，能够在额定转速下保证运动轨迹无干涉，动力传递损耗控制在合理区间。从实际用途来看，这套组件承担着发动机整套动力循环里的能量转换职能，燃料燃烧推动活塞产生的直线推力，经过连杆的铰接传递，带动曲柄做圆周回转运动，再通过啮合的齿轮组将动力分流输出，一端作为主动力输出端连接负载，另一端驱动正时配气机构，保证进排气动作与活塞运动位置精准匹配，避免出现气门碰撞活塞的故障。在设计思路上，整套组件采用模块化的装配逻辑，活塞销与连杆小头采用滚针配合结构，降低高速往复运动下的摩擦损耗，连杆大头采用剖分式结构搭配轴瓦，方便后期维护拆装，齿轮组采用渐开线圆柱直齿设计，加工难度低、传动效率高，能够满足正时传动的精准度要求，同时齿轮端面预留了减重孔，在保证结构强度的前提下降低了旋转件的转动惯量，提升发动机的转速响应速度。从安装边界来看，整套传动组件的径向安装尺寸以曲柄回转中心为基准，最大回转半径覆盖活塞上下止点的全行程范围，轴向安装尺寸匹配对应缸体的曲轴箱宽度，各铰接点的同轴度公差控制在0.02mm以内，齿轮啮合侧隙预留0.05-0.1mm的热膨胀余量，能够适应发动机工作时的高温工况，避免热胀导致的齿轮卡滞问题。组件的外形轮廓充分考虑了与周边缸体、缸盖、配气机构的避让关系，所有运动部件的外轮廓都预留了足够的安全间隙，不会在运转过程中与箱体其他固定部件发生剐蹭，同时各连接部位的安装孔位尺寸都遵循通用小型发动机的安装规范，可直接适配对应规格的发动机箱体，无需额外做安装位的改装调整。
