内燃机活塞连杆组结构设计展示

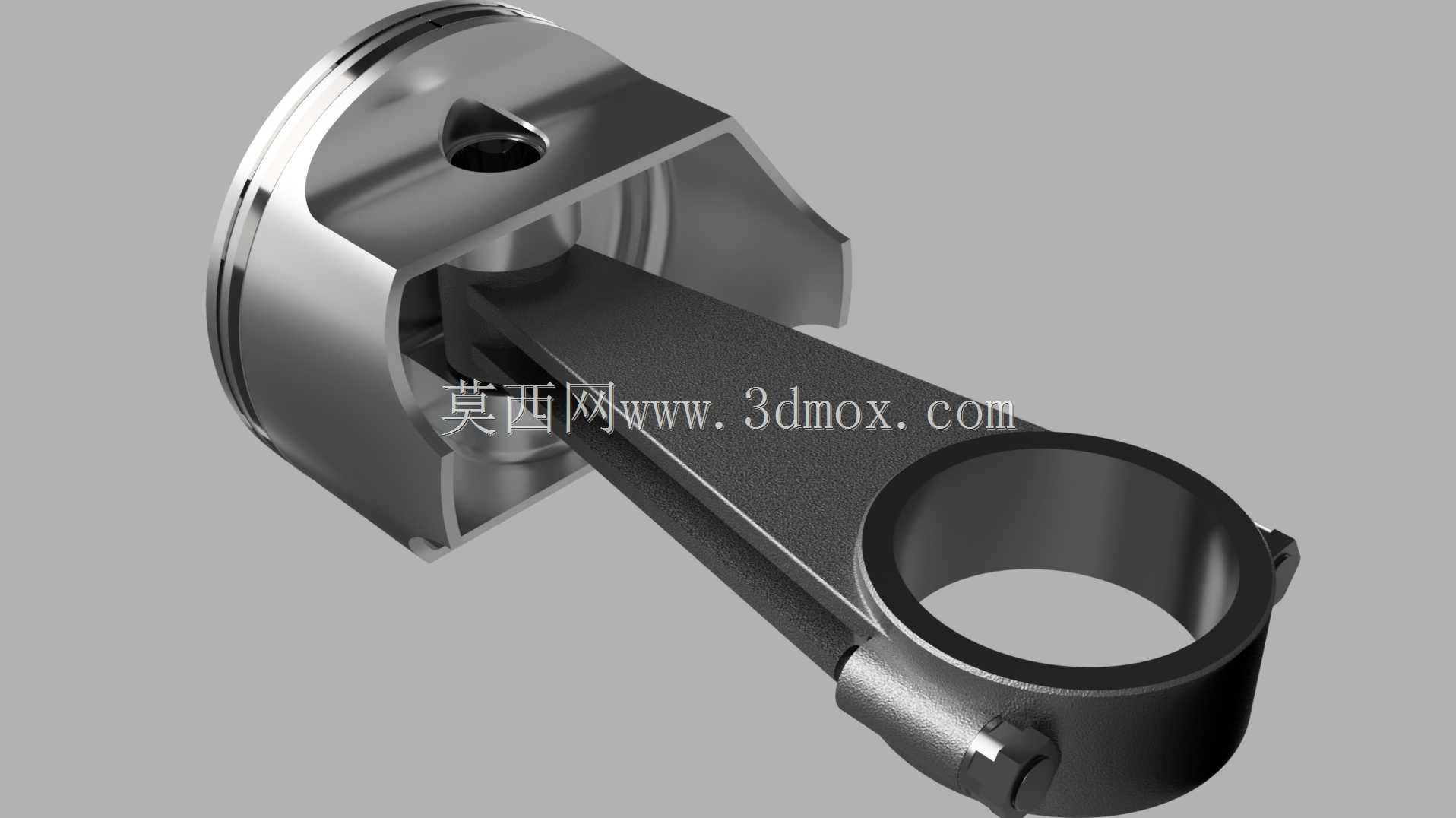

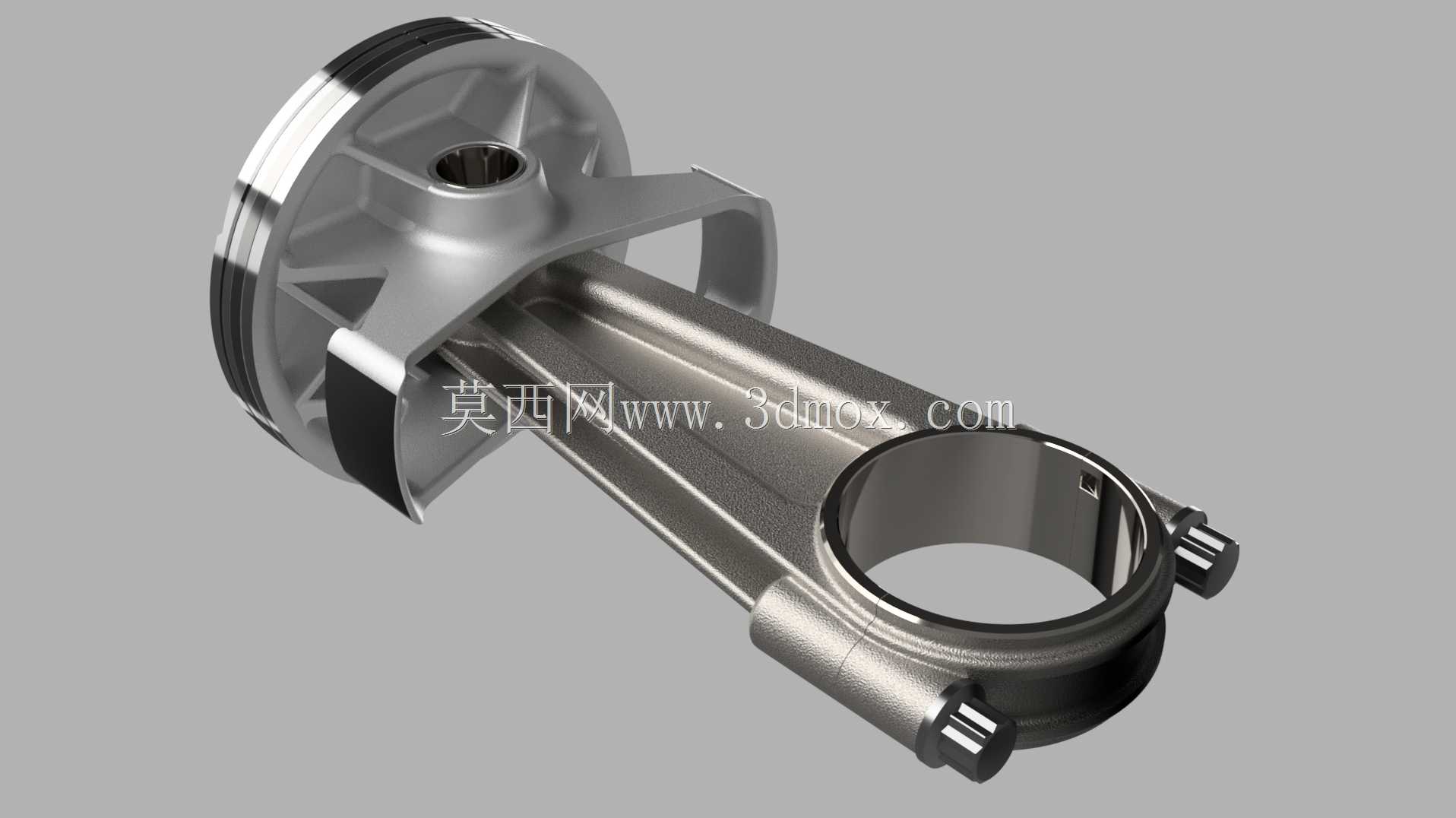

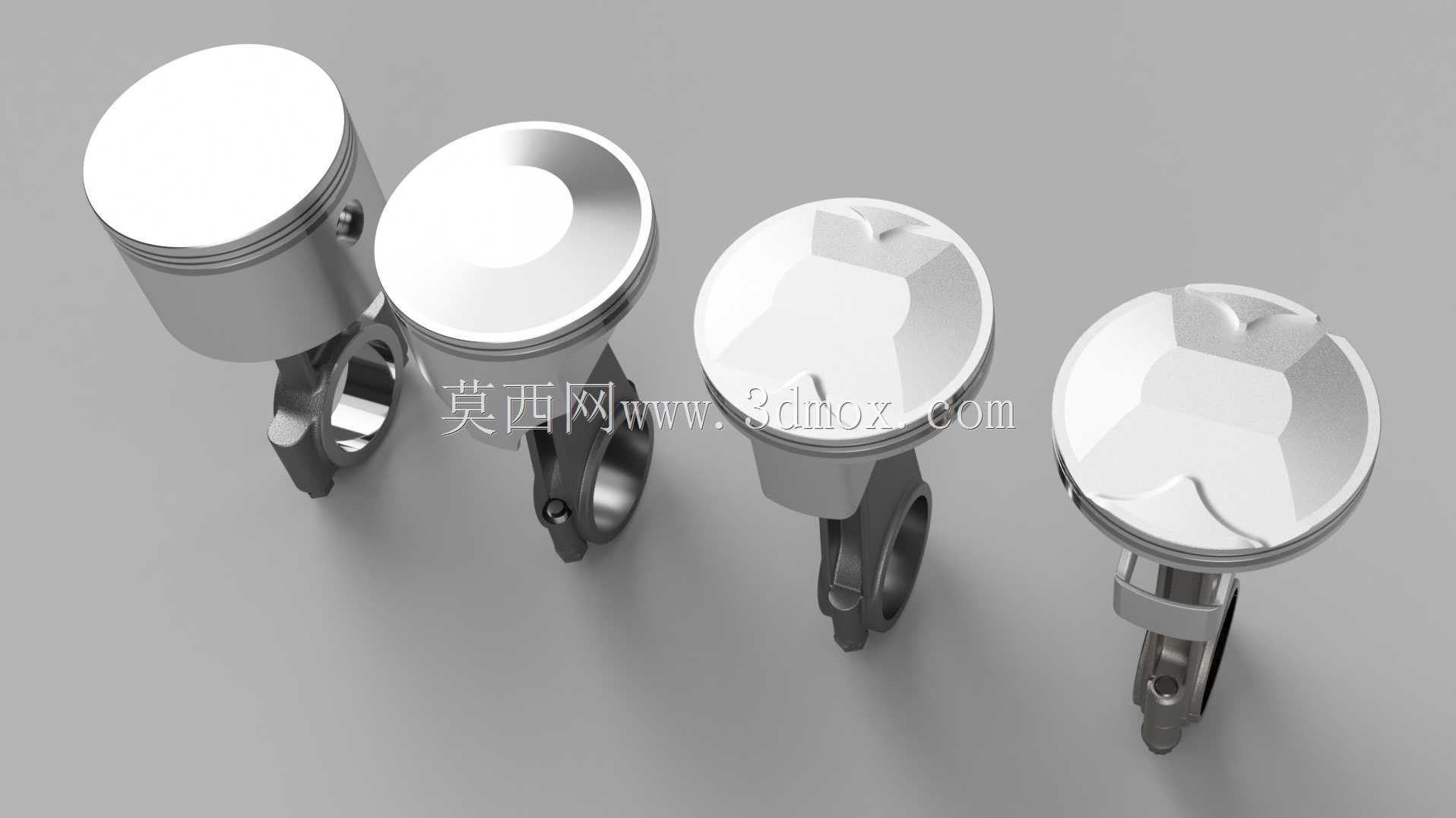

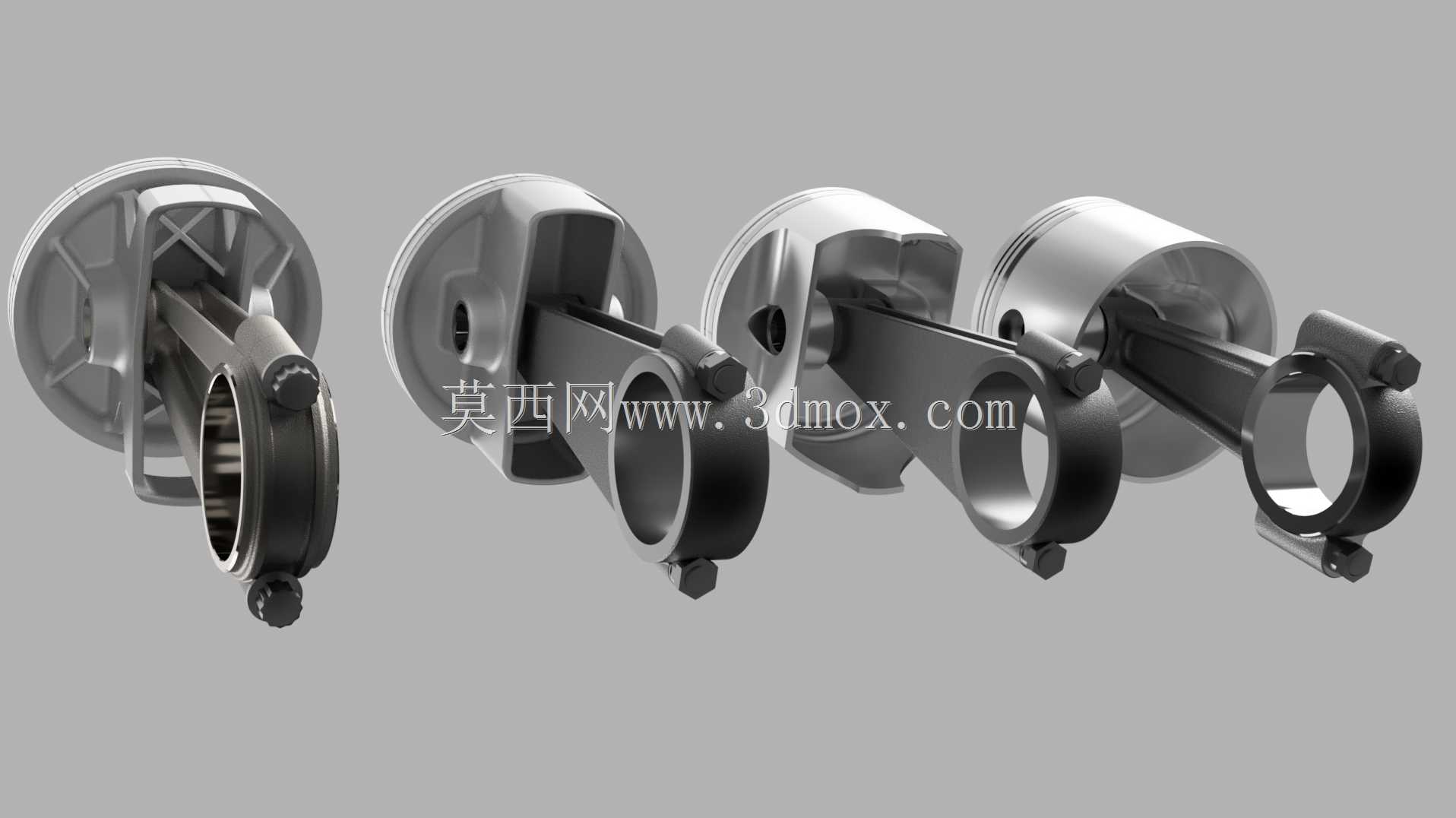

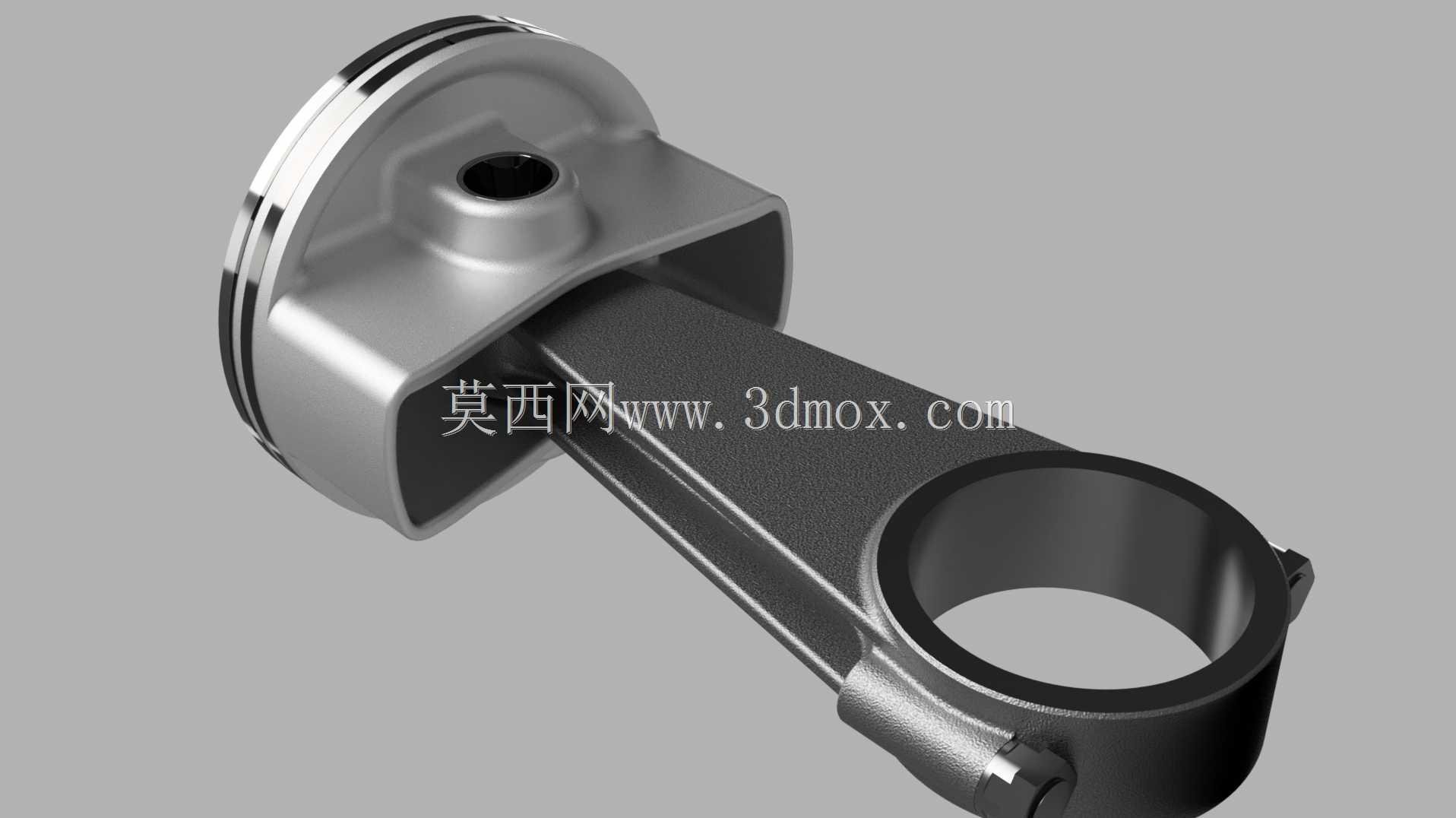

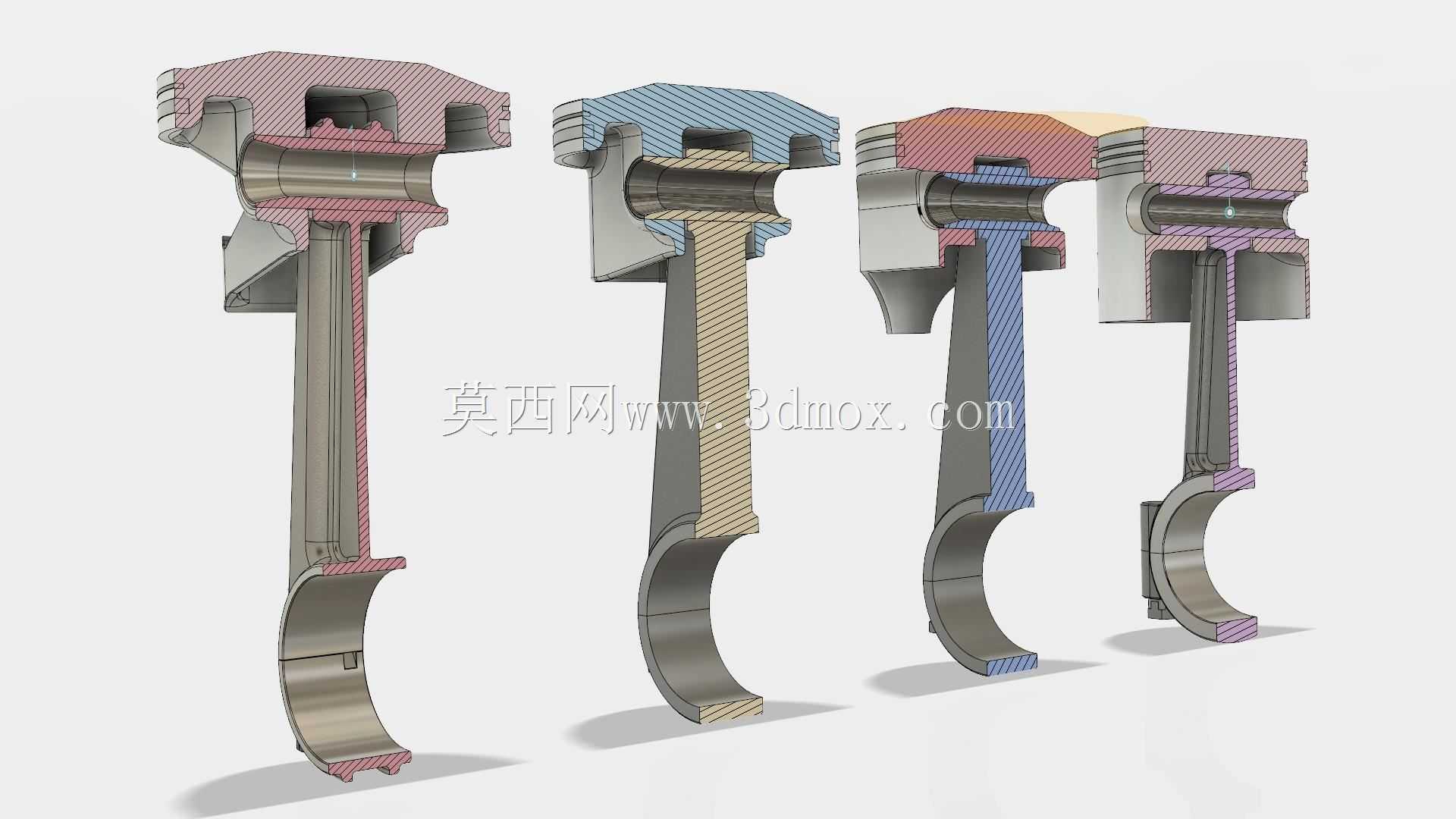

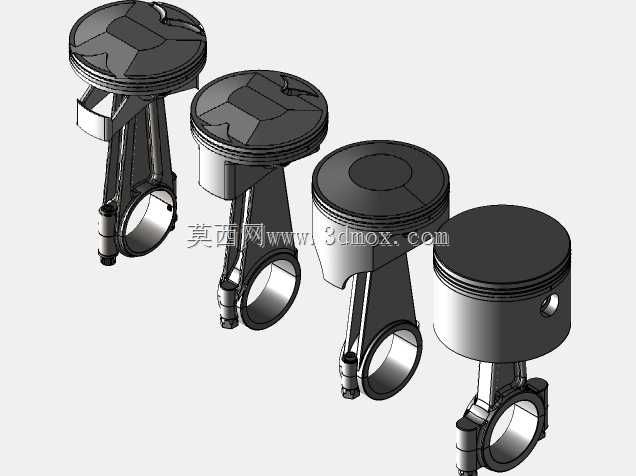

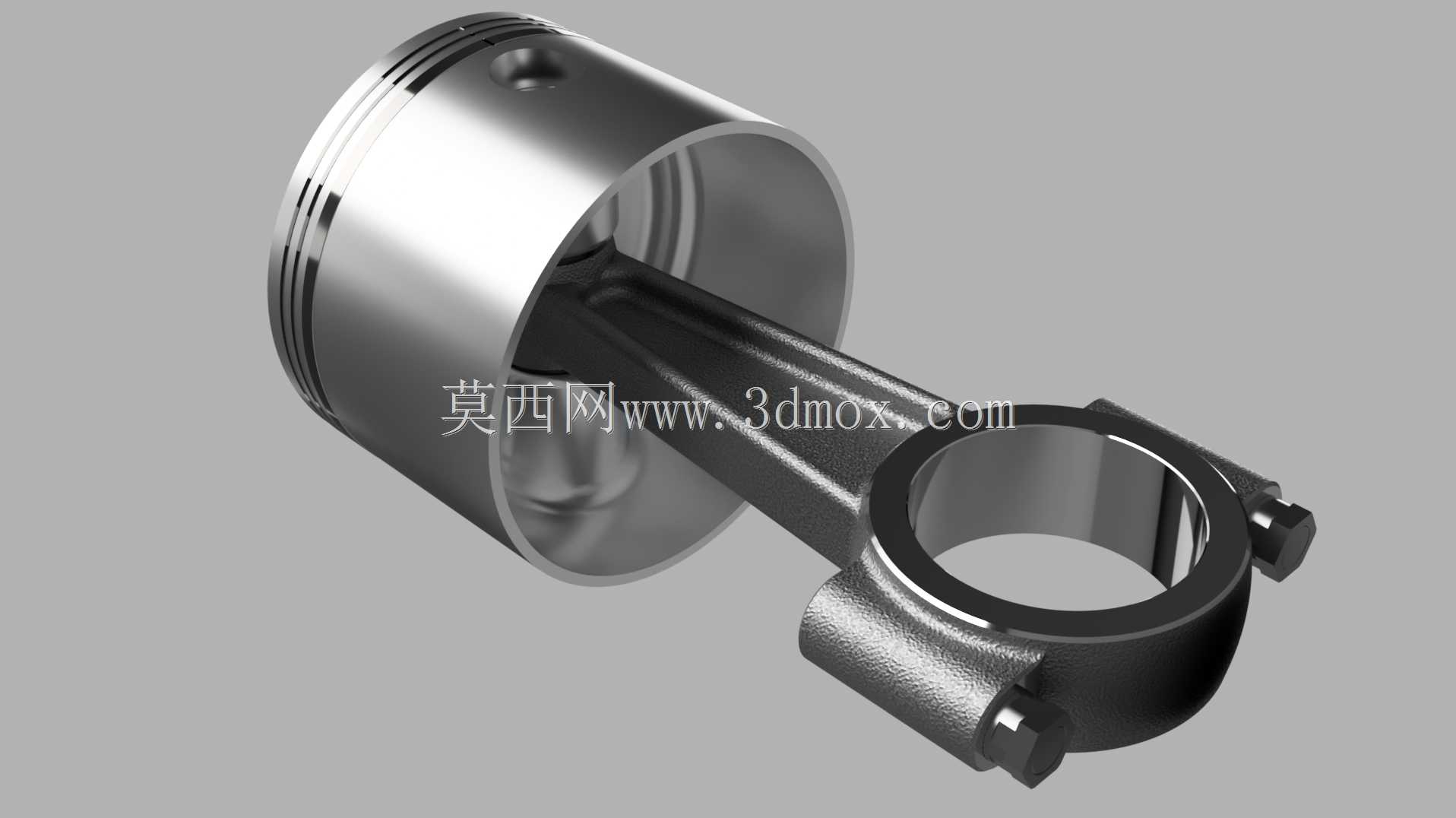

该活塞连杆组作为内燃机核心动力传递部件，广泛应用于乘用车、商用车、工程机械、农用机械等搭载往复式内燃机的动力场景中，是连接燃烧室做功单元与曲轴动力输出端的关键枢纽，承担着将燃气爆发压力转化为旋转扭矩的核心职能，其结构合理性直接决定内燃机的动力输出效率、运行稳定性与服役寿命。在实际运行过程中，活塞头部直接承接燃烧室高温高压燃气的冲击，通过活塞销将轴向作用力传递至连杆杆身，连杆再将往复直线运动转化为曲轴的旋转运动，整套组件需要在高温、高压、高交变载荷的工况下持续稳定工作，同时还要兼顾轻量化设计以降低往复运动惯性力，减少整机振动与无用功损耗。从设计思路来看，活塞头部采用多道环槽结构，可分别适配气环与油环，气环负责密封燃烧室高压燃气，避免做功压力泄漏影响动力输出效率，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成异常烧损；活塞裙部采用型线优化设计，可在热态工况下适配气缸内壁形变量，形成均匀的润滑油膜，避免局部干摩擦造成拉缸故障。连杆部分采用工字形截面杆身设计，在保证结构强度与抗弯曲、抗扭转刚度的前提下最大化去除冗余材料，降低组件整体往复质量；连杆大头采用分体式结构，通过高强度螺栓实现与曲轴连杆轴颈的可靠连接，安装时可通过轴瓦配合保证转动副的润滑与耐磨性能，小头端通过活塞销与活塞铰接，配合浮动式销座结构可适应不同工况下的微小位移补偿。在安装边界层面，活塞外径需与对应缸径的气缸套形成高精度间隙配合，活塞销孔同轴度、连杆大小头孔中心距、大头孔圆柱度等形位公差均需满足高精度装配要求，组件整体动平衡精度需适配内燃机额定转速区间，避免高速运转时产生额外振动载荷，整套结构可适配不同排量的汽油、柴油内燃机动力总成，为动力系统的高效稳定运行提供核心结构支撑。
