自行车通风散热型盘式制动转子结构设计

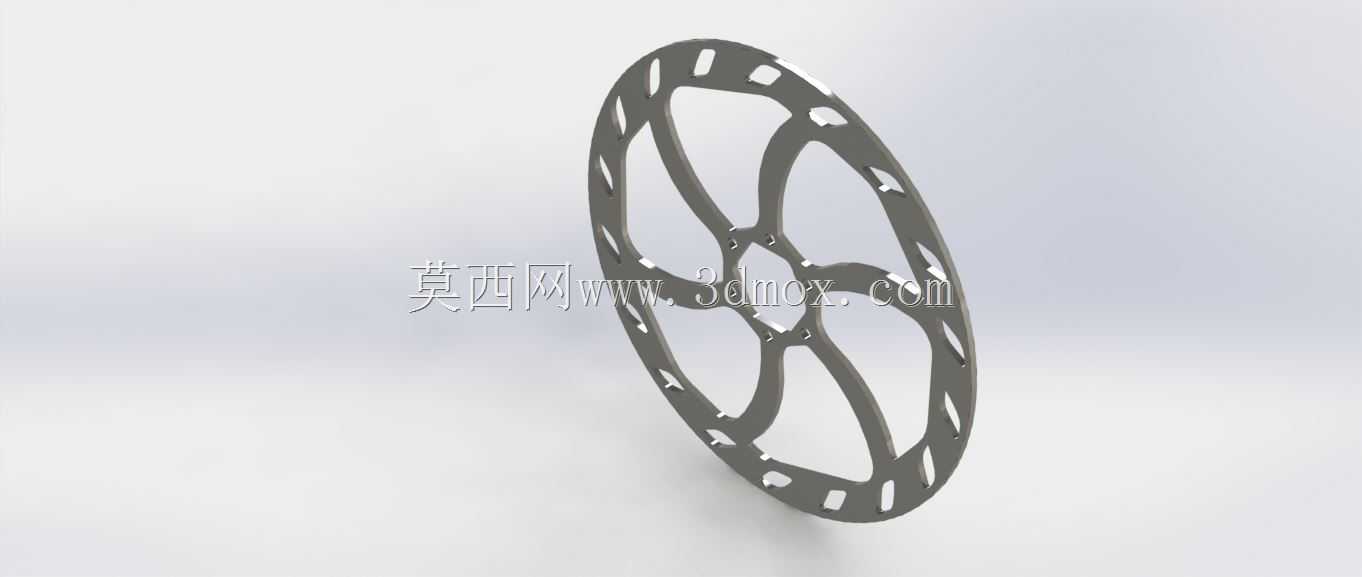

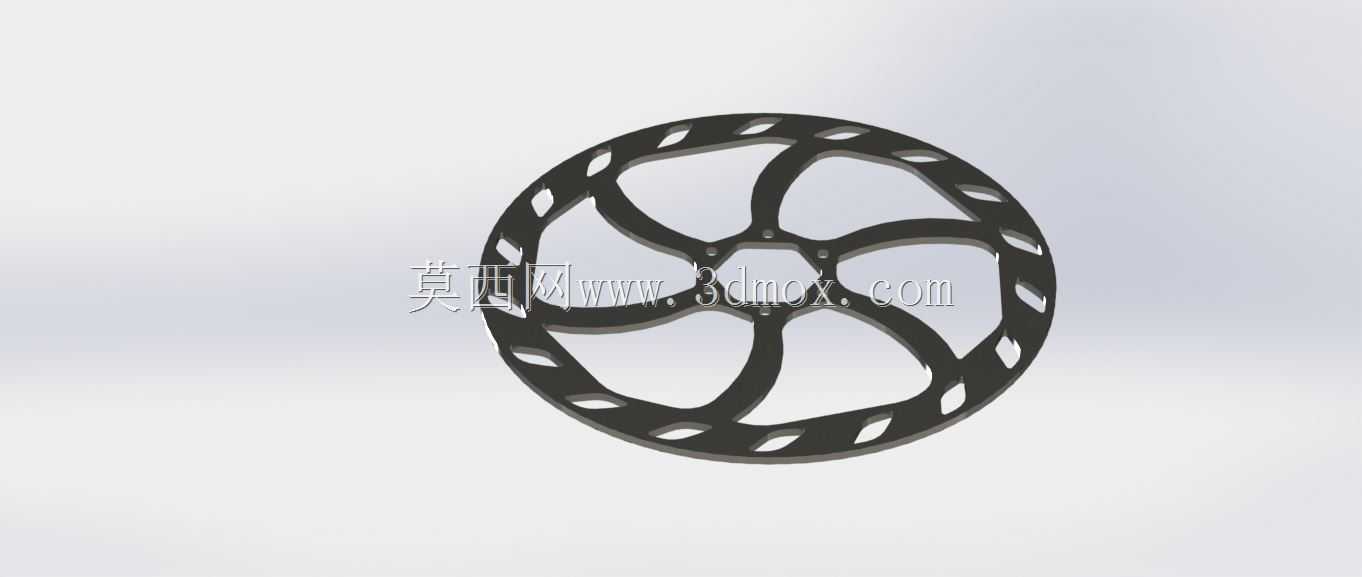

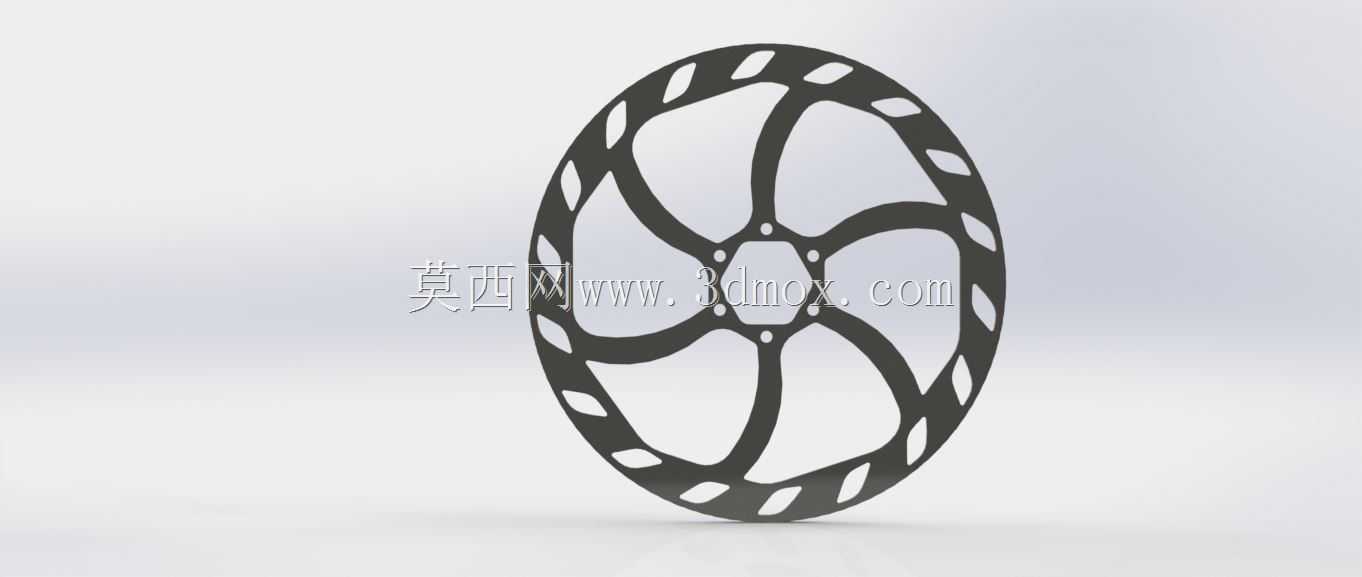

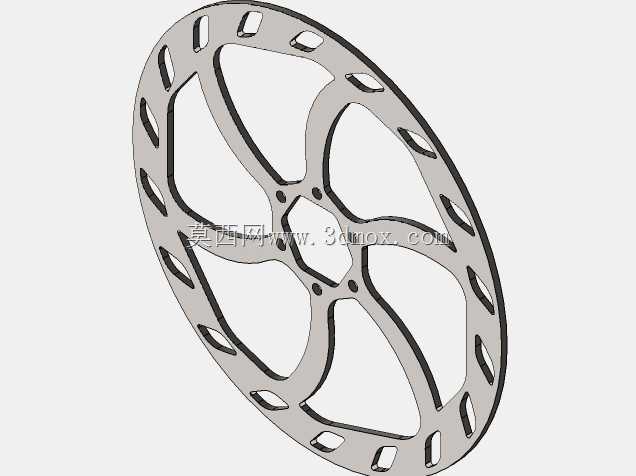

这款盘式制动部件是自行车碟刹系统的核心执行元件，主要应用于山地车、公路车、通勤电动车等采用碟刹制动方案的两轮骑行载具，安装于车轮花鼓位置，配合夹器完成骑行过程中的减速、驻车动作，相比传统圈刹结构，它能避免雨天轮圈沾水导致的制动衰减，也能减少长下坡持续制动带来的轮圈磨损问题，在复杂路况、长途骑行场景下能提供更稳定可靠的制动力输出。从功能特性来看，该制动盘采用五辐式镂空支撑结构，盘面沿圆周方向均匀排布多组长条形通风开槽，在制动过程中，夹器来令片与盘面摩擦产生的热量可以通过镂空槽快速随轮组转动形成的气流散出，避免持续高温导致的制动力热衰减，同时开槽结构还能刮除来令片表面附着的泥沙、水渍，减少恶劣路况下的制动异响与部件磨损，盘面边缘做了圆弧倒角处理，能避免安装、维护过程中尖锐边缘划伤操作人员，也能减少转动过程中的风阻。在设计思路上，整体采用对称式圆周布局，中心安装孔位匹配标准六钉花鼓安装规格，安装孔周边做了局部加厚处理，提升螺栓锁紧位置的结构强度，避免长期制动受力导致的孔位变形；五根支撑辐条采用等宽流线型设计，在保证整体结构刚性、承受制动扭矩的前提下，尽可能去除非受力区域的多余材料，既降低了部件自身重量，减少轮组转动惯量提升骑行踩踏效率，也为热量传导散发预留了充足的空气流通通道。从安装边界来看，该制动盘的外径尺寸适配常规160mm规格碟刹夹器的安装行程，中心定位孔与主流山地车、公路车花鼓的定位凸台尺寸匹配，安装时只需将盘片定位凸台卡入花鼓对应位置，锁紧六颗固定螺栓即可完成装配，盘片与夹器来令片的单侧间隙预留1-1.5mm的调整空间，能避免轮组小幅偏摆时出现的蹭碟问题，整体厚度匹配通用金属、树脂来令片的夹持行程，无需额外调整夹器安装位置即可适配多数市售碟刹夹器产品，日常维护时只需检查盘面磨损厚度、清理开槽内积存的碎屑即可保证制动性能稳定。
