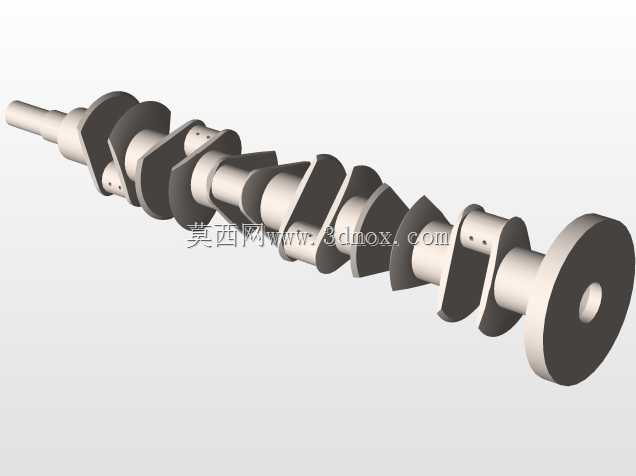

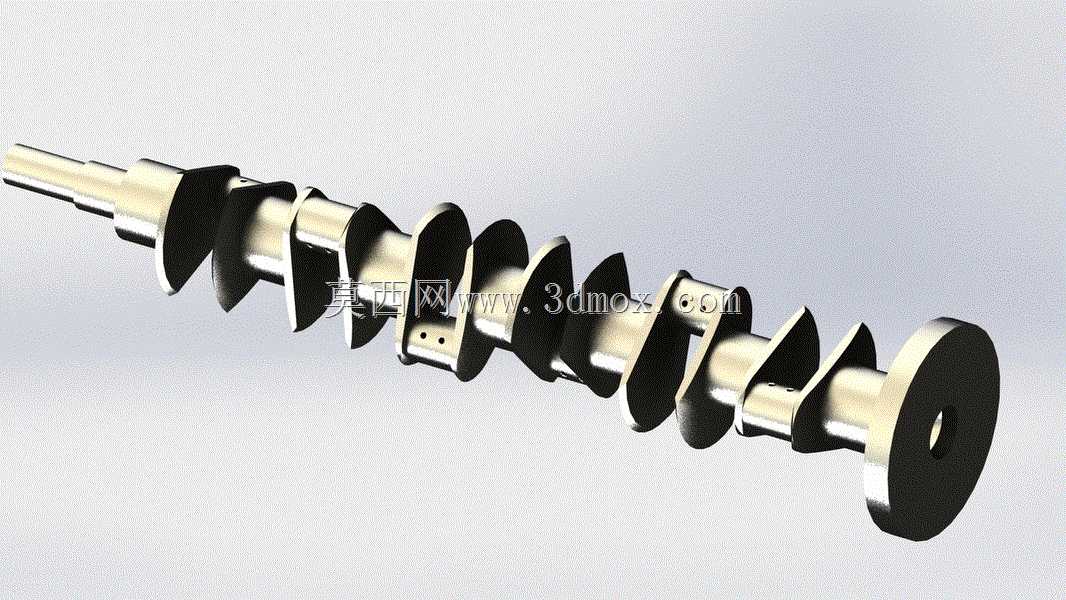

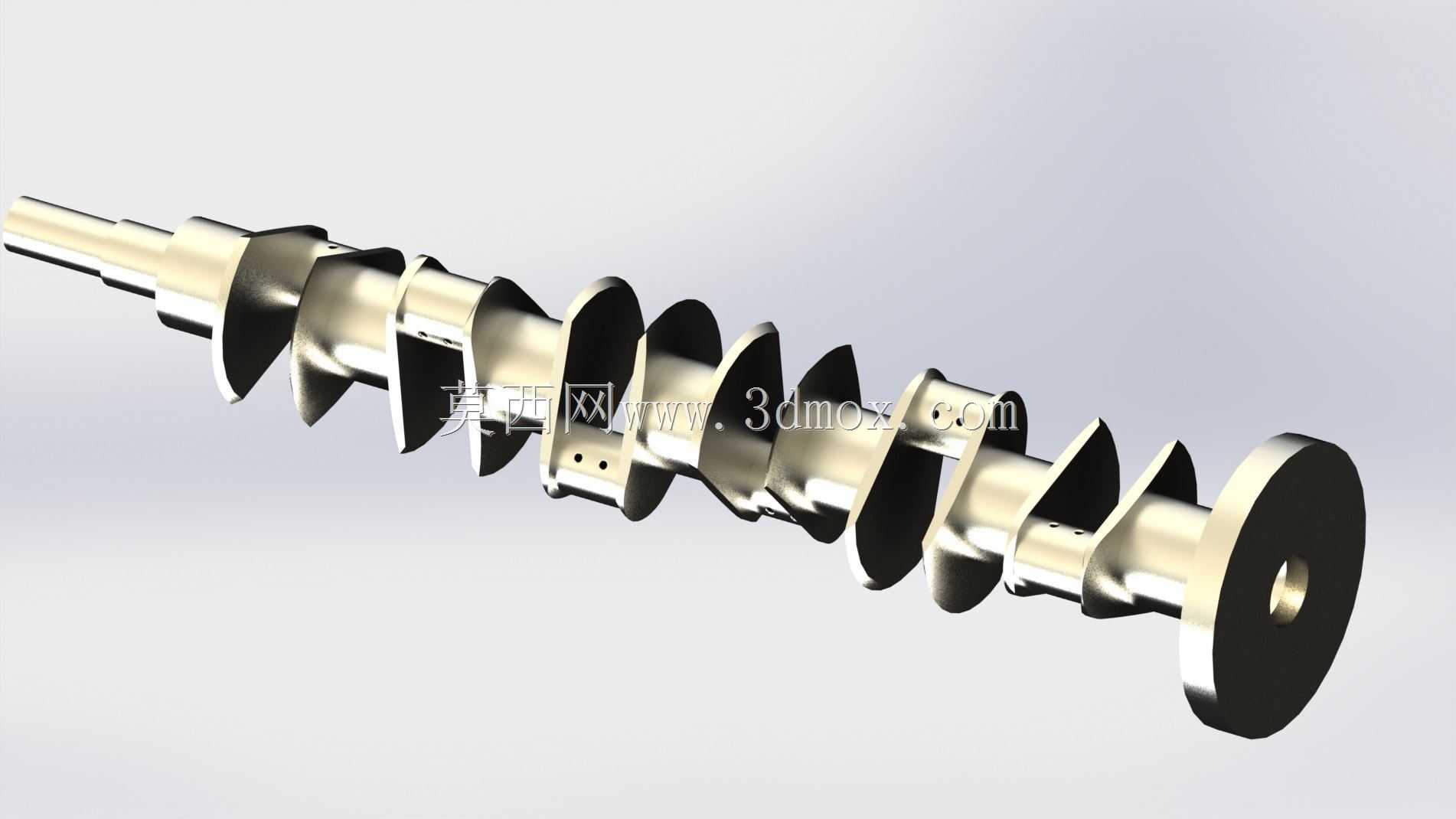

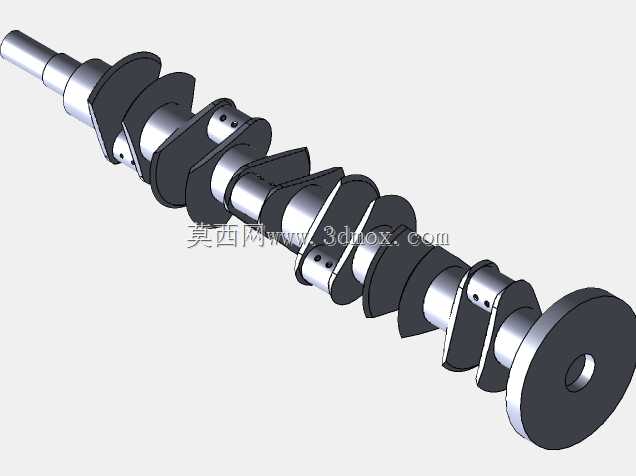

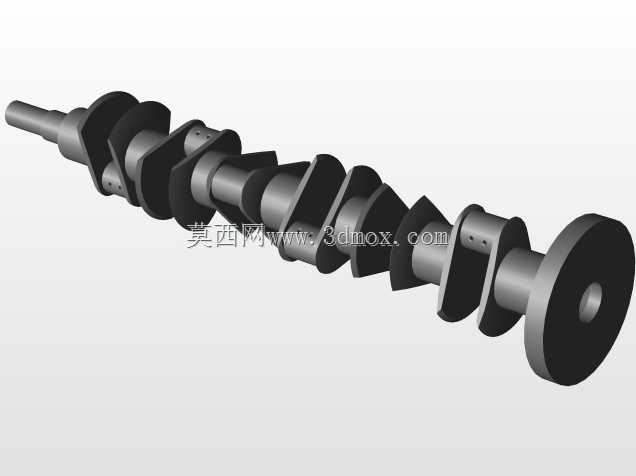

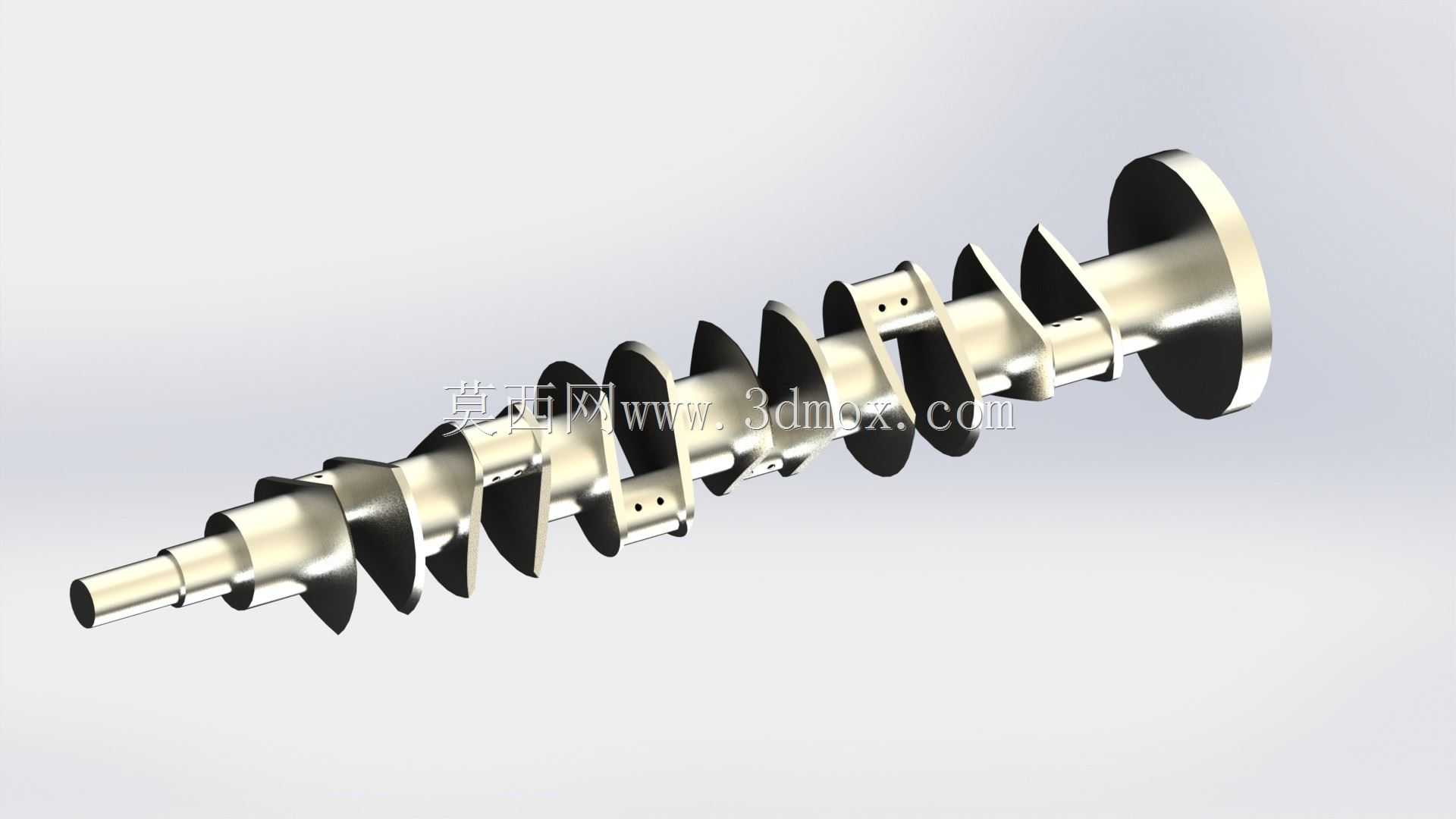

汽车发动机多缸曲柄连杆机构曲轴

该曲轴作为内燃机核心动力转换部件，主要应用于往复活塞式汽车发动机动力总成中，承担着将活塞连杆组传递的往复直线运动转化为旋转扭矩的核心功能，是发动机输出动力的核心载体，直接决定发动机的动力输出平顺性、运转可靠性与使用寿命。在实际发动机运行工况中，曲轴需要持续承受活塞做功冲程传递的周期性冲击载荷，同时将燃烧产生的气体压力通过连杆转化为旋转力矩，向外输出动力驱动车辆传动系统运转，同时还要驱动发动机配气机构、机油泵、水泵等附属附件工作，是整个动力单元的动力输出枢纽。从功能特性来看，该曲轴采用多缸全支撑结构设计，各曲柄销按照对应缸数的点火间隔角均匀排布，能够保证各缸做功冲程交替衔接时的动力输出连续性，有效降低运转过程中的扭转振动与冲击载荷；主轴颈与曲柄销之间设置有足够厚度的过渡圆角，配合优化的曲柄臂截面造型，能够在轻量化设计的前提下最大化提升曲轴的弯曲疲劳强度与扭转刚度，避免高转速高载荷工况下出现断裂变形风险；曲轴两端分别设置有前端驱动轮安装位与后端飞轮连接法兰，能够精准匹配正时系统、附属驱动带轮与飞轮总成的安装定位要求，保证动力传递的同轴度精度。在设计思路层面，该曲轴的整体结构围绕高负荷运转下的强度冗余、动平衡精度与润滑可靠性展开，各曲柄臂上集成设计有平衡重结构，能够抵消曲轴旋转过程中曲柄销与连杆大头产生的旋转惯性力、活塞往复运动产生的往复惯性力，大幅降低发动机运转时的整机振动水平；主轴颈与曲柄销表面设计有压力润滑油道，能够将发动机主油道的压力机油输送到各轴承配合面，形成稳定的流体润滑膜，降低运转过程中的摩擦磨损，同时带走摩擦产生的热量与金属磨屑，保证轴承副的长期可靠运转。从安装边界来看，该曲轴的各主轴颈直径、轴向定位尺寸、曲柄销中心距与主轴颈中心距的偏心距均严格匹配对应排量发动机的缸体主轴承座孔设计参数，轴向定位结构设置在中间主轴颈位置，能够控制曲轴运转过程中的轴向窜动量在合理公差范围内，前后端的密封结构安装位能够适配曲轴前后油封的装配要求，避免机油泄漏；曲轴后端的法兰定位孔与飞轮定位销孔采用高精度位置公差设计，能够保证飞轮与曲轴的同轴度，避免动力输出过程中出现偏心振动，前端的键槽与螺纹安装位能够可靠固定正时齿轮、减振器与带轮，保证附属驱动系统的运转精度。
