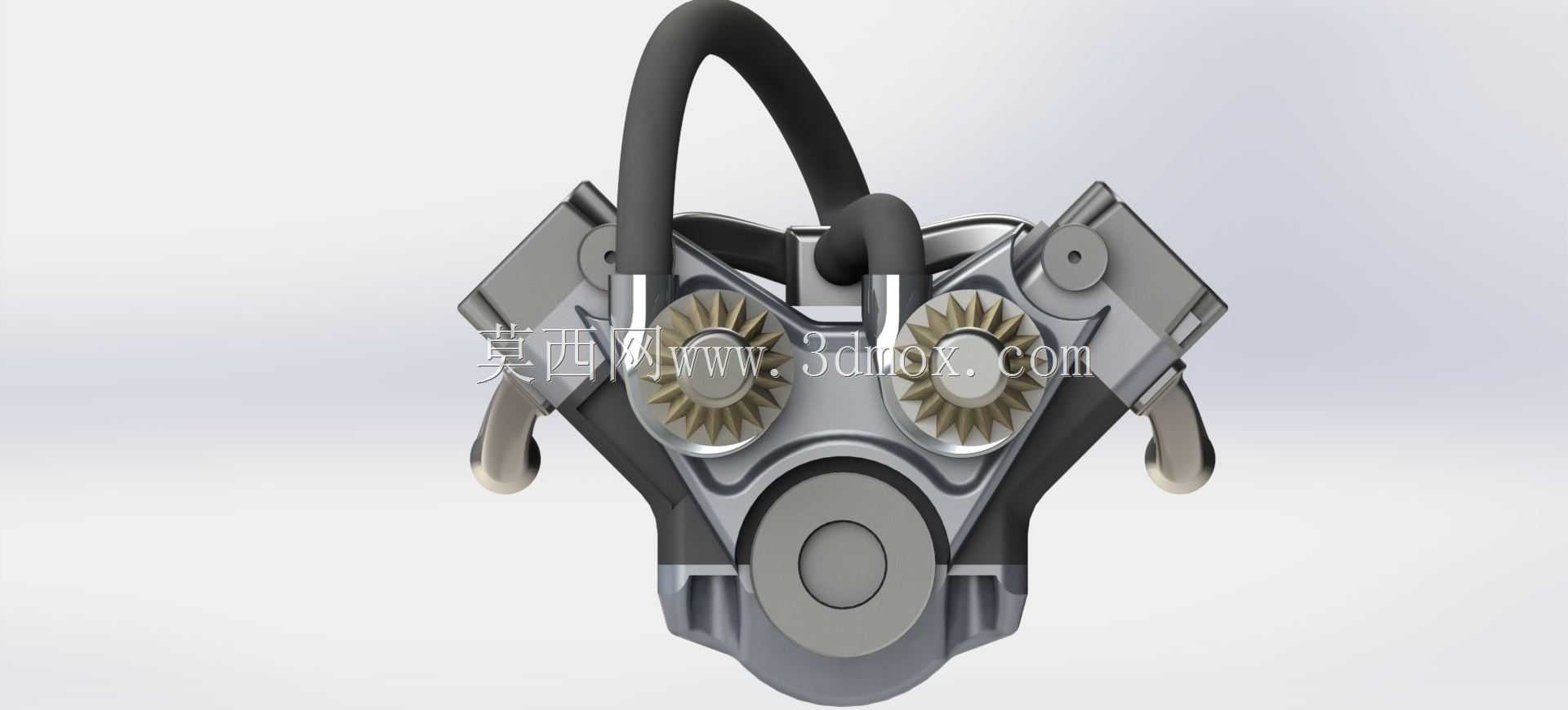

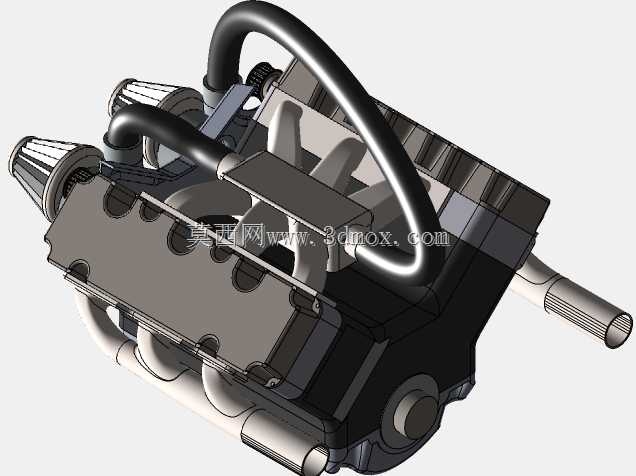

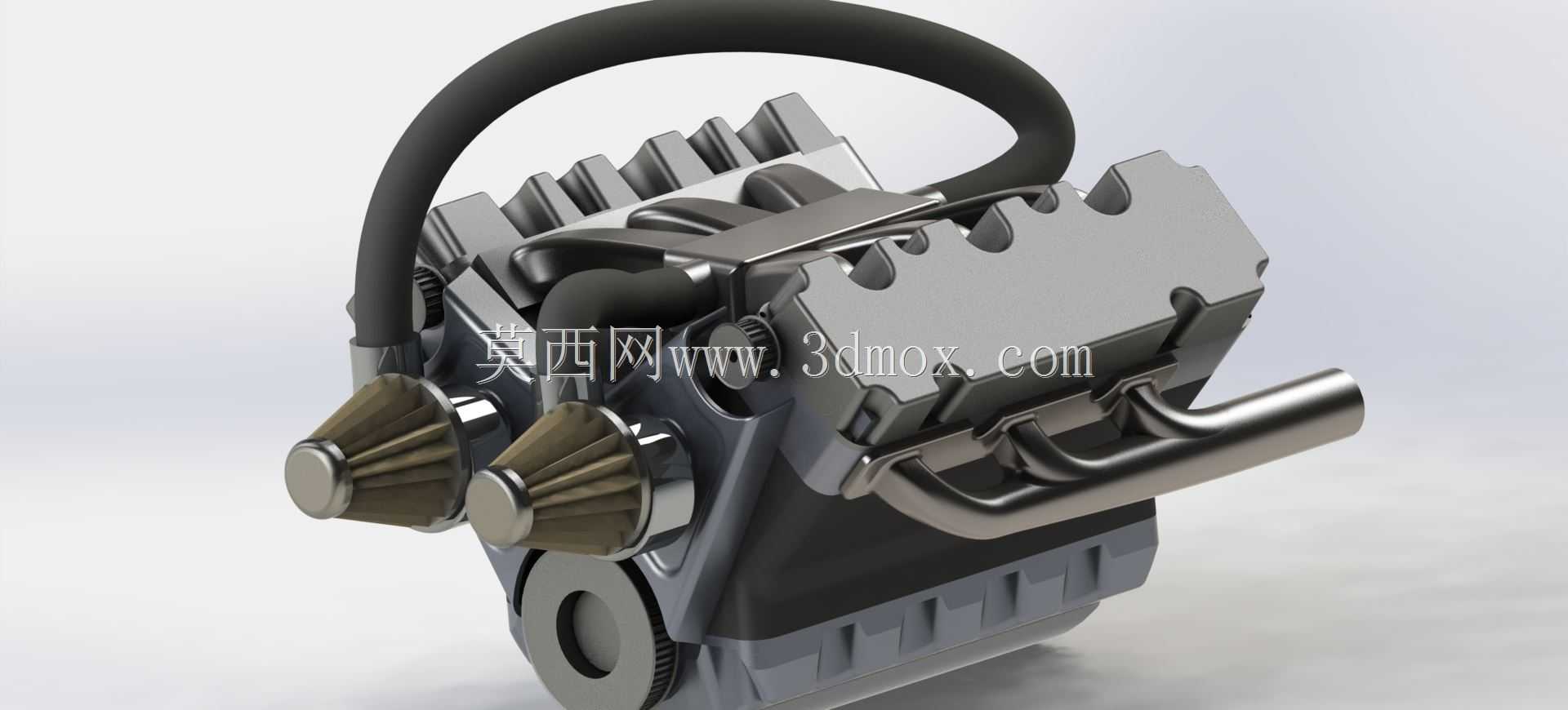

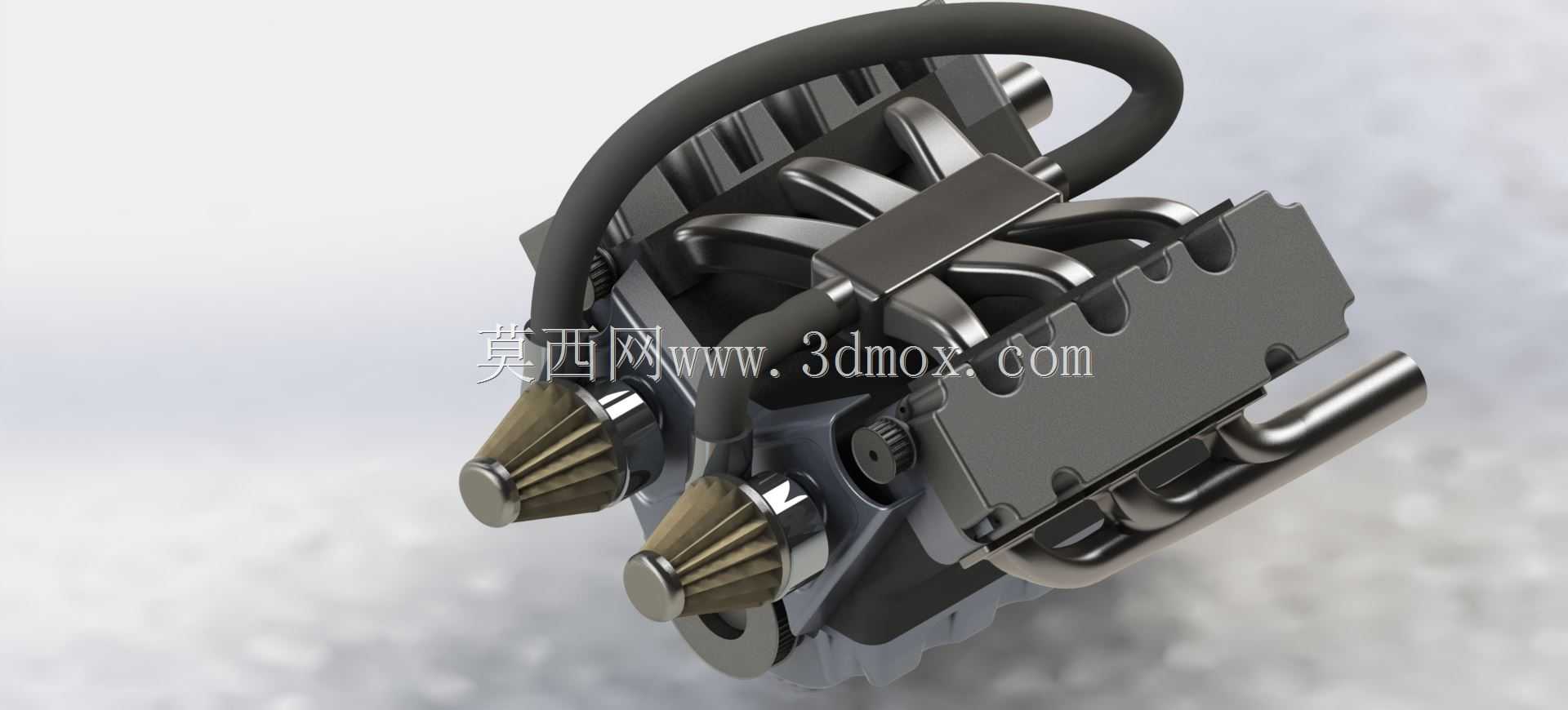

V型六缸汽车发动机简化结构展示

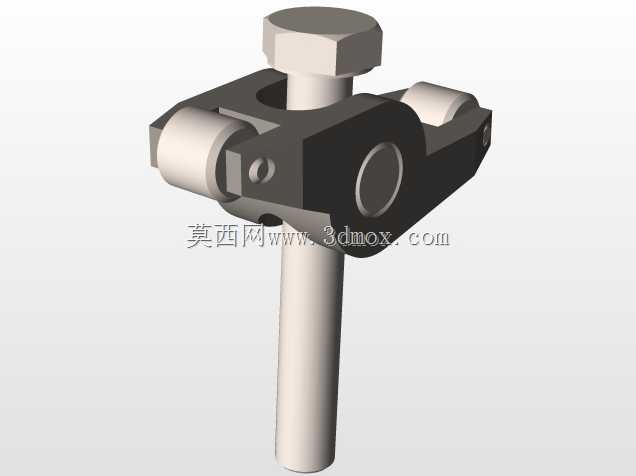

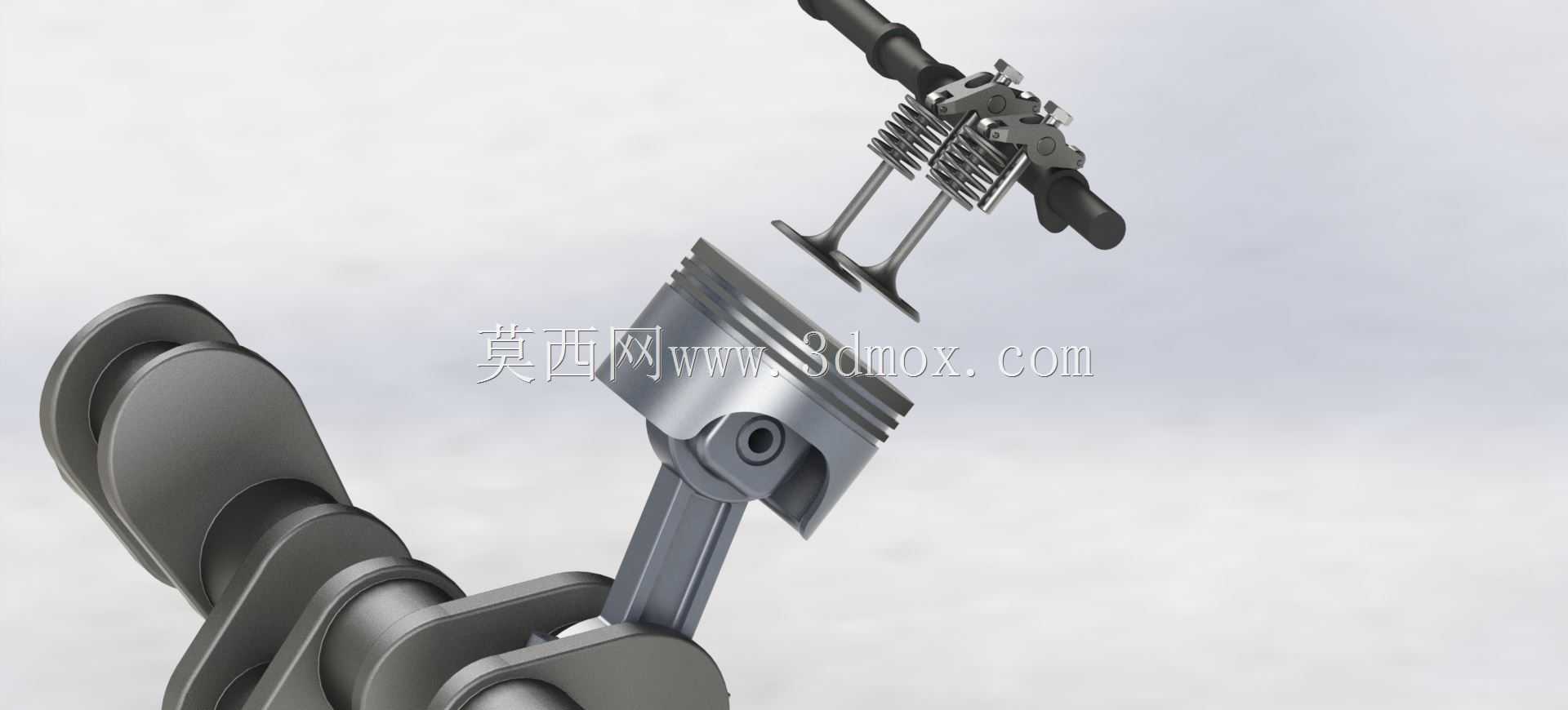

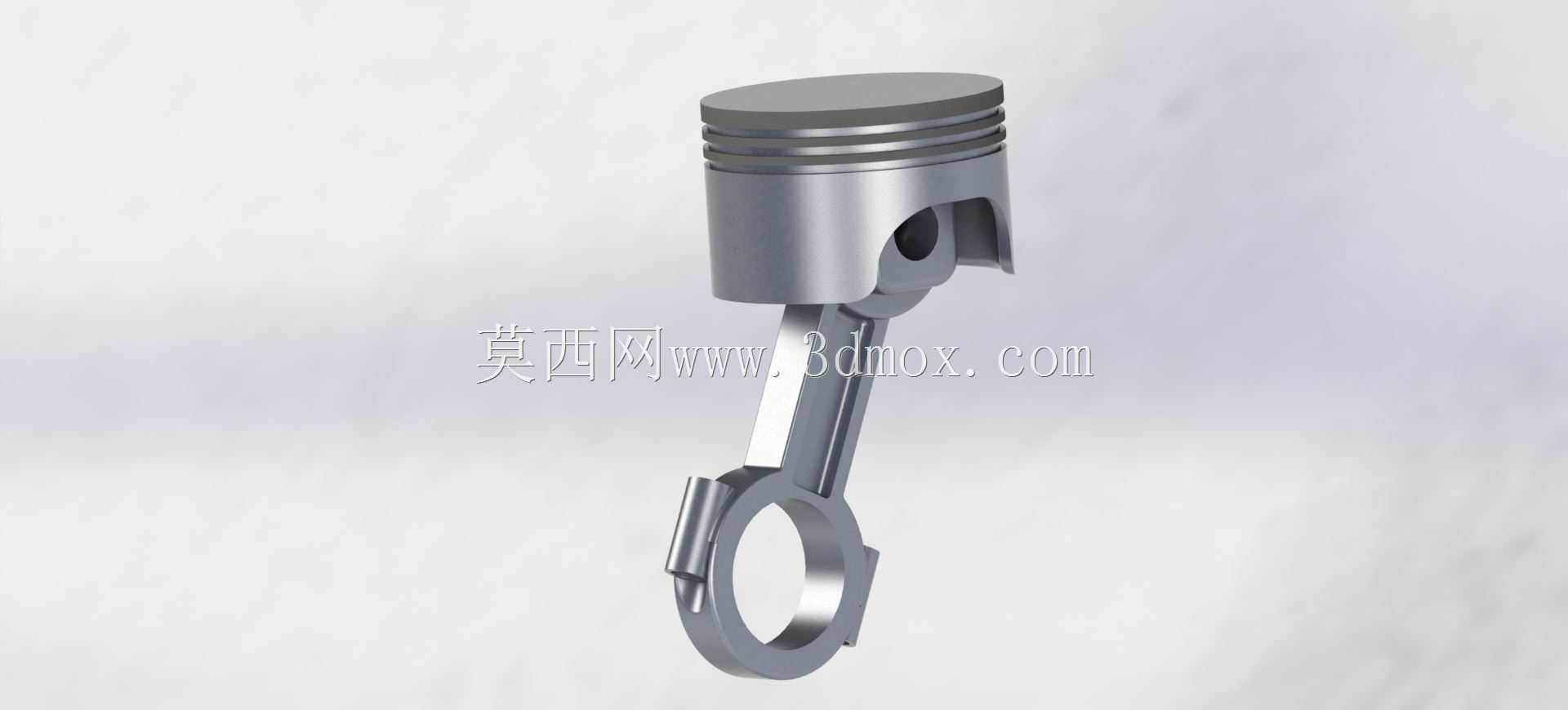

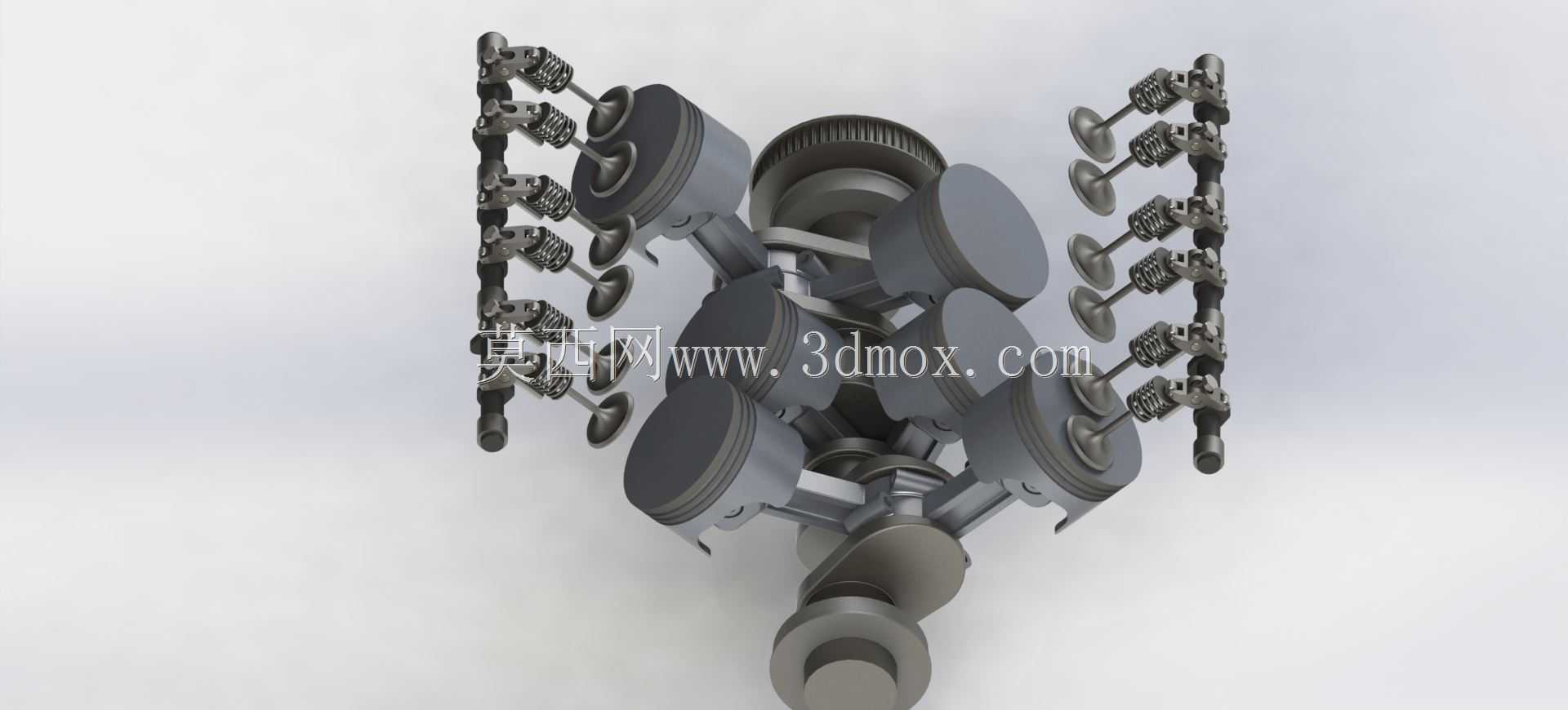

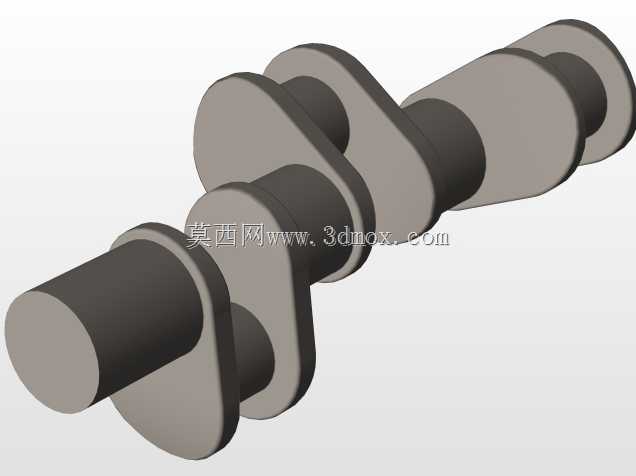

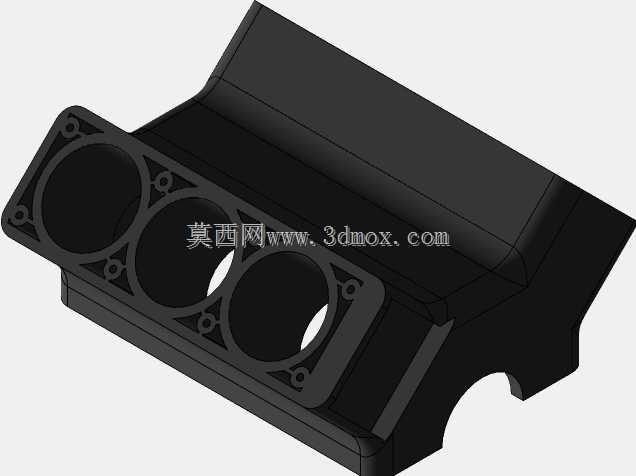

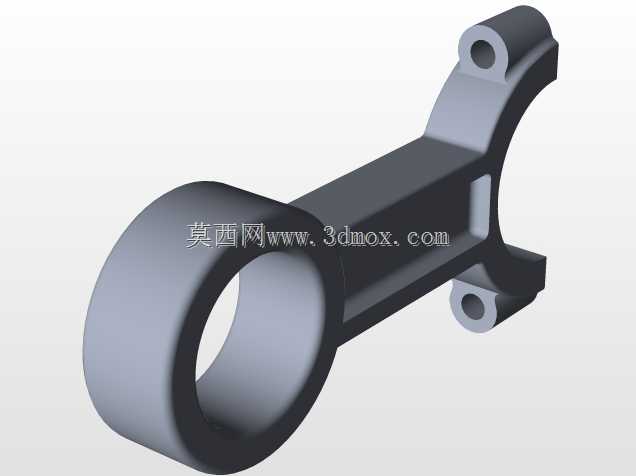

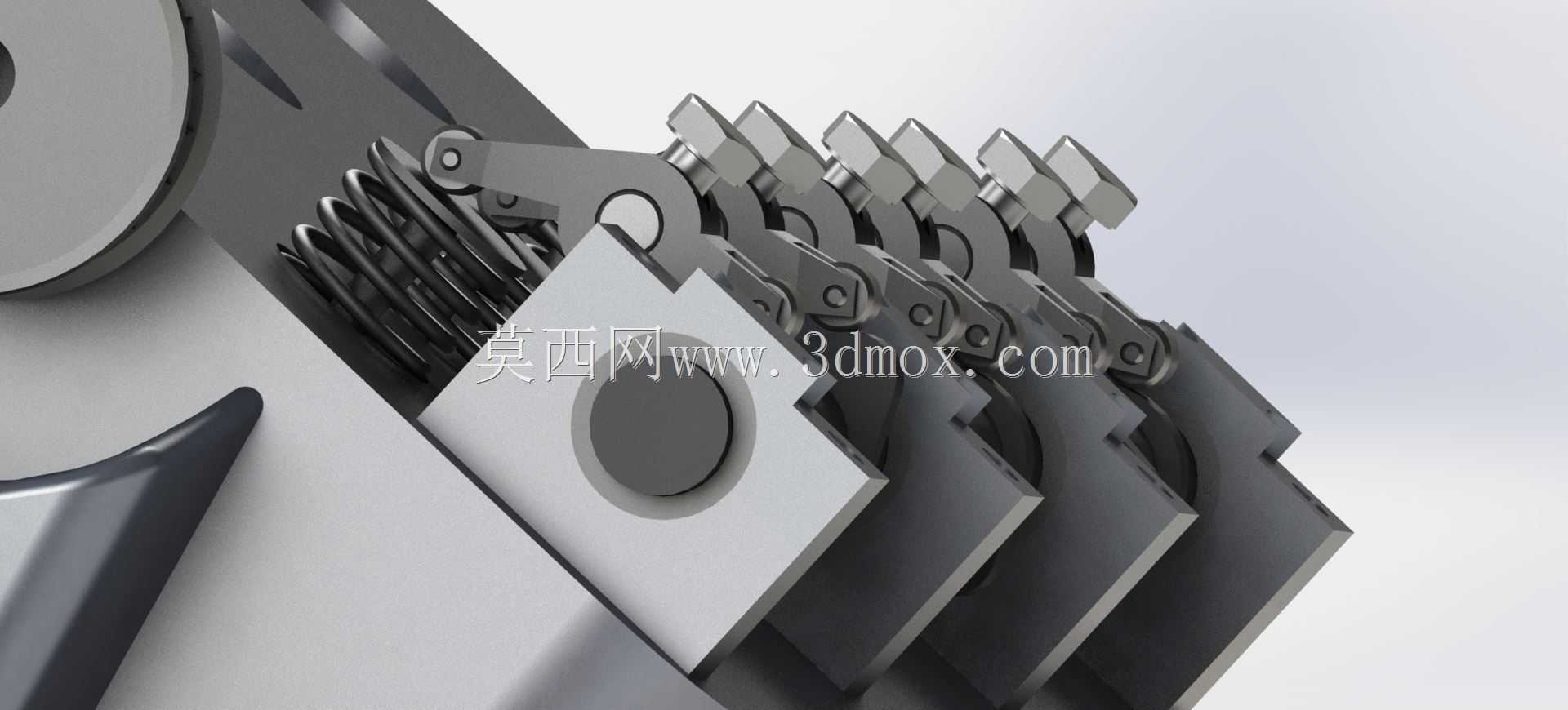

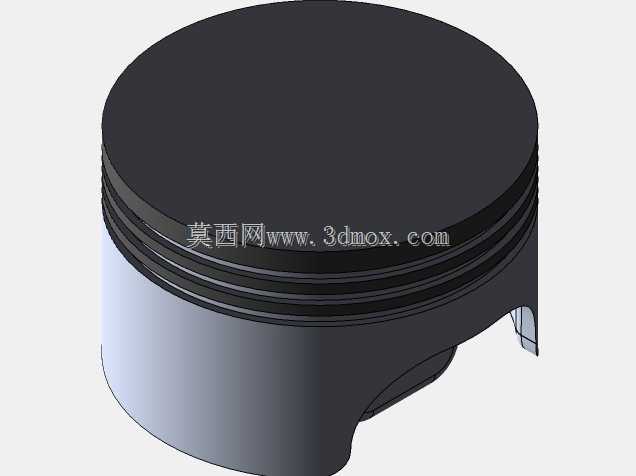

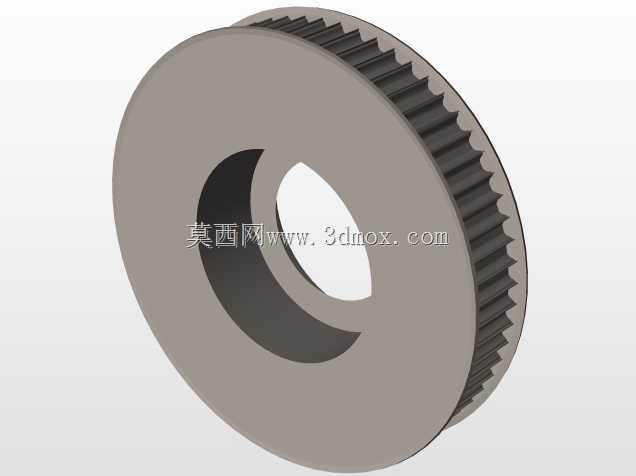

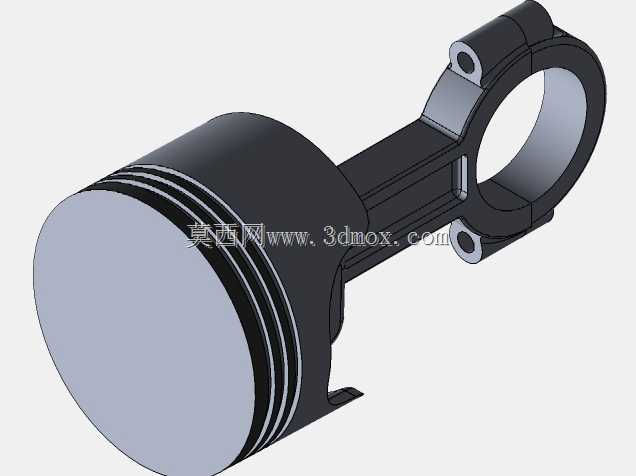

这款V型六缸动力装置的结构设计，主要面向汽车动力系统教学演示、原理验证以及初期方案选型阶段的结构展示需求，在汽修专业教学场景中，可帮助学员快速理解V6动力单元的核心运动逻辑，在整车研发的初期布局阶段，也能为动力舱的空间排布提供直观的结构参考。该装置采用V型夹角布局，将六个气缸分为两列对称排布，相比直列六缸结构能够大幅缩短整机的轴向长度，降低动力单元在动力舱内的纵向安装空间需求，同时V型布局能够平衡活塞往复运动产生的一阶二阶振动，让整机运转平顺性更优，适配中高端乘用车、轻型商用车辆的动力搭载需求。设计过程中做了针对性的简化处理，省略了螺栓、卡箍、密封垫片等各类紧固件结构，将展示重心完全放在核心运动部件的配合逻辑上：两列活塞通过连杆与中央曲轴连接，曲轴末端集成传动齿轮结构，两侧顶置的凸轮轴通过气门组件对应控制各气缸的进排气动作，前端的皮带传动结构负责传递曲轴动力，驱动凸轮轴、附属辅件完成同步运转，能够清晰展示活塞往复运动、气门开闭动作与曲轴旋转的正时配合关系，直观呈现四冲程动力循环的完整机械逻辑。从安装边界来看，该简化结构保留了V6动力单元的核心外形轮廓，两列气缸的夹角、曲轴的轴向长度、凸轮轴的布置高度都参考量产民用V6机型的通用比例设计，能够直观体现这类动力装置的外形尺寸特征：整机宽度因V型布局略大于直列机型，但轴向长度明显缩短，高度方向因顶置凸轮轴结构保持在常规乘用车动力舱的容纳范围内，在做动力舱布局匹配时，可借助该结构快速确认安装间隙、传动路径的布置方向，避免核心部件出现空间干涉。这类简化结构的设计思路，核心是剥离非核心的附属结构，让观察者能够直接聚焦动力产生与传递的核心路径，既不会因过多细碎的紧固件、辅件结构干扰对核心运动逻辑的观察，也能完整保留V6机型区别于其他缸数布局的核心结构特征，不管是用于课堂上的原理讲解，还是研发初期的布局沟通，都能降低理解门槛，提升沟通效率。在实际应用中，这类结构展示模型也可用于汽修入门的实训辅助，帮助初学者快速建立V型发动机的空间结构认知，理清活塞、连杆、曲轴、凸轮轴、气门这些核心部件的位置关系与运动配合逻辑，为后续拆解真实机型、排查动力故障打下结构认知基础。
