指环式手持手机支架创意结构设计

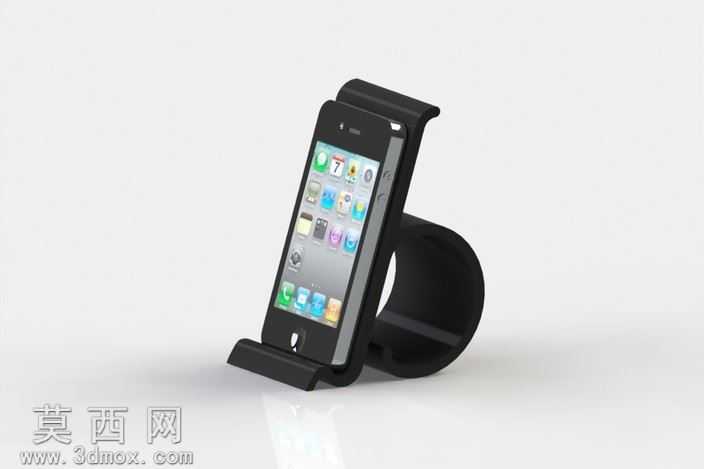

本作品为指环一体式手持手机支架的三维设计方案，整体采用一体化注塑成型的结构思路，在三维建模阶段优先通过SolidWorks完成参数化草图绘制，首先勾勒出支架底部承托卡位的轮廓，精准匹配常规智能手机的底部厚度，预留0.2mm的装配间隙保证手机可以顺畅卡入，同时在卡位内侧设计微小的防滑凸棱结构，避免手机放置时出现滑脱问题。建模过程中对指环握持部分做了人体工学优化，将指环内圈直径设置为适配成年人手指的通用尺寸，圈体边缘全部做R3圆角过渡处理，避免使用时出现硌手的问题，指环与背部支撑板的衔接处采用平滑曲面过渡，既保证结构强度，也让整体外观更具流畅感。背部支撑板的倾斜角度经过反复调试，最终确定为符合日常观看视频的舒适视角，支撑板与底部承托位之间做了加厚的加强筋结构，避免长期使用出现连接处断裂的问题。渲染阶段采用哑光黑色硬质塑料材质，模拟常见的硅胶包覆PC材质的视觉效果，调整材质的粗糙度参数还原磨砂质感，避免渲染效果出现过于廉价的塑料反光，场景搭建时采用纯白色柔光环境，添加柔和的地面反射效果，清晰展现支架的整体轮廓与结构细节。整个设计兼顾手持与桌面放置两种使用场景，手持时将手指穿入指环即可稳固握持手机，有效降低长时间握持手机的疲劳感，放置在桌面时底部的平直面可以保证支架平稳放置，无需额外支撑结构即可让手机保持合适的观看角度，整体结构无多余活动部件，一体成型的设计也大幅降低了生产开模的成本，适合作为通用数码周边配件进行量产。建模过程中对所有壁厚做了均匀化处理，整体壁厚控制在2.5mm，既保证结构的抗弯折强度，也避免注塑过程中出现缩水、翘边等工艺问题，所有转角位置都做了对应脱模斜度的处理，符合注塑生产的工艺要求，不存在倒扣等难以脱模的结构，无需设计复杂的抽芯模具结构。
