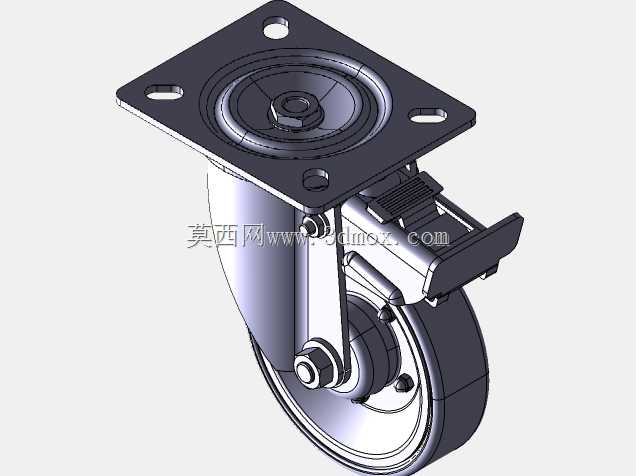

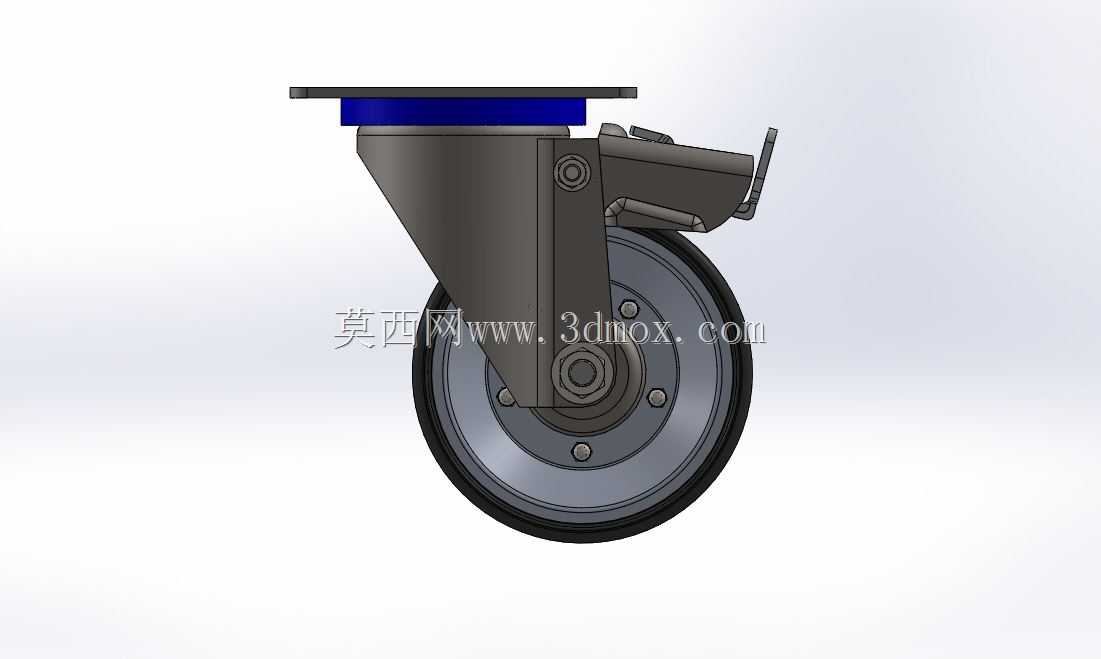

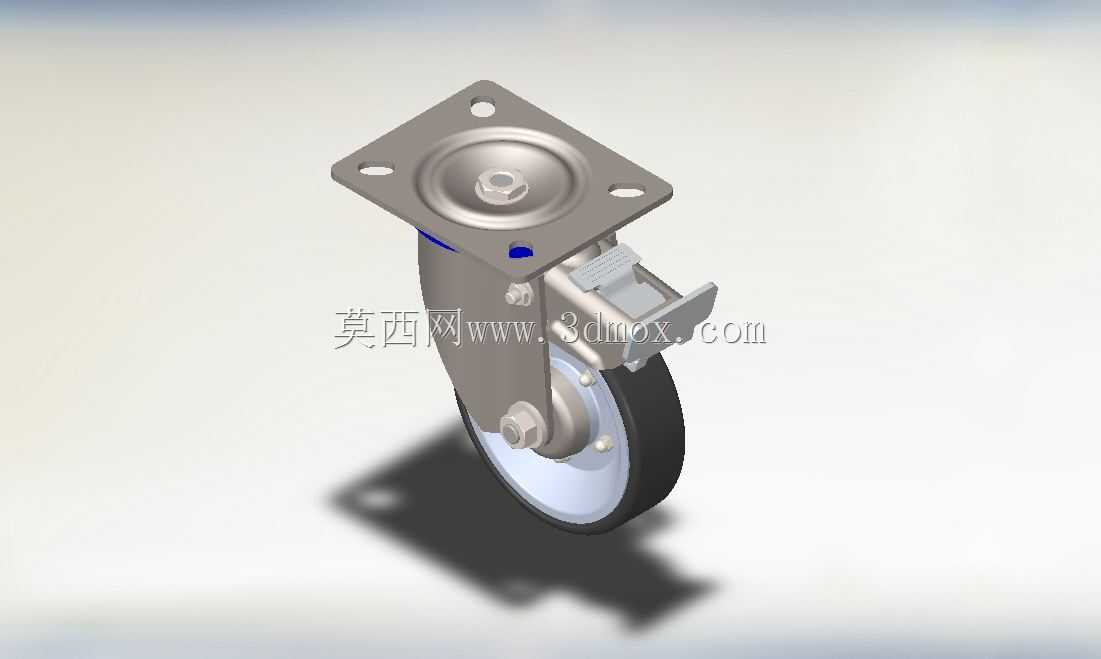

带制动结构重载万向脚轮结构设计

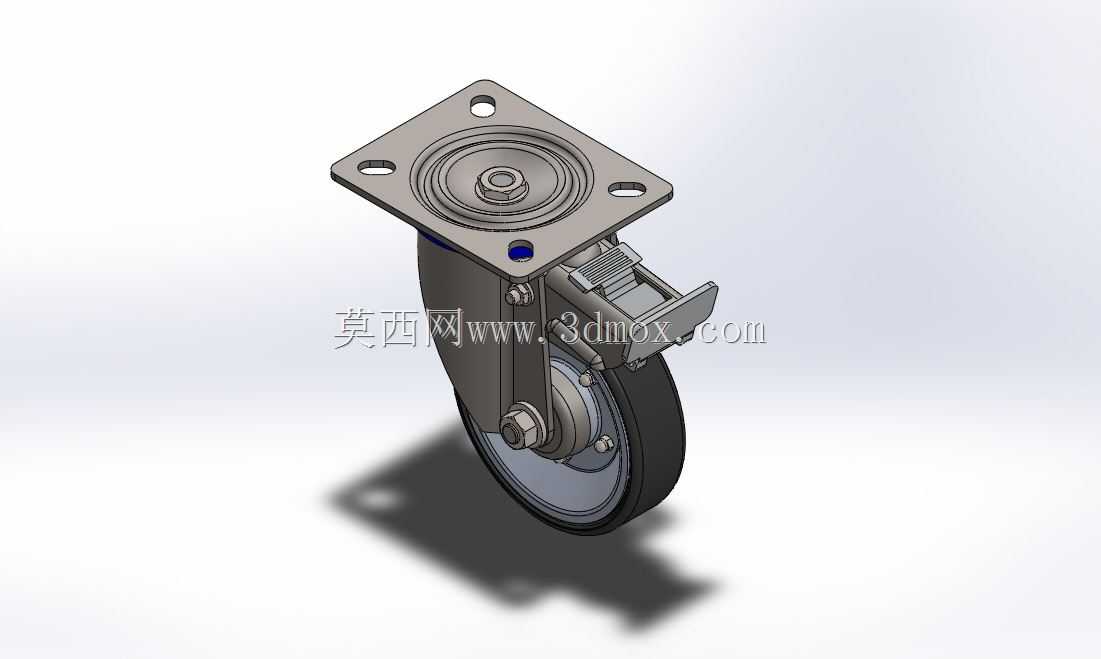

这款带制动结构的万向滚轮，是工业物料转运、设备移动场景中应用极为广泛的行走支撑部件，常见于重型工业货架、移动工作台、自动化转运台车、大型生产设备辅具、商用仓储笼等需要频繁移位又需临时固定的载具之上，能够在不额外配置固定支撑脚的前提下，同时满足载具的灵活转向移动与位置锁定需求，大幅降低移位操作的人力成本，提升工位调整、物料周转的作业效率。

从实际用途来看，该滚轮既承担了载具整体的竖向承重功能，又通过顶部的回转支承结构实现水平方向360度自由转向，侧边集成的制动拨杆结构可同时锁定滚轮的回转行走与支架的水平转向，避免载具停放在有坡度的地面、或是受外力触碰时出现意外滑移，保障作业场景的人员与设备安全。

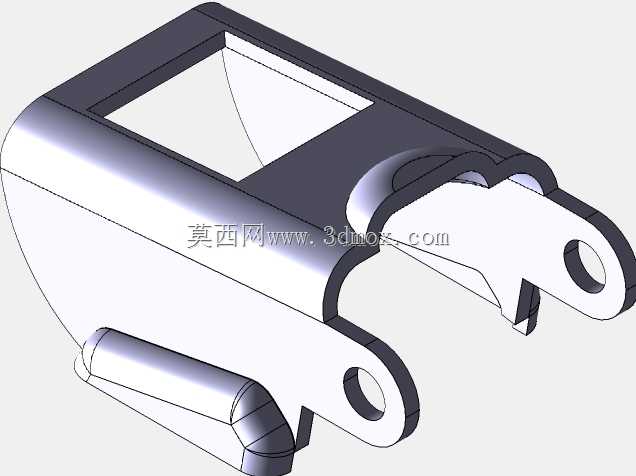

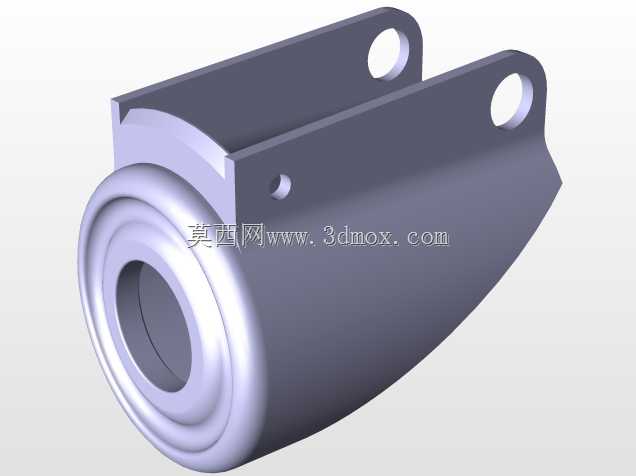

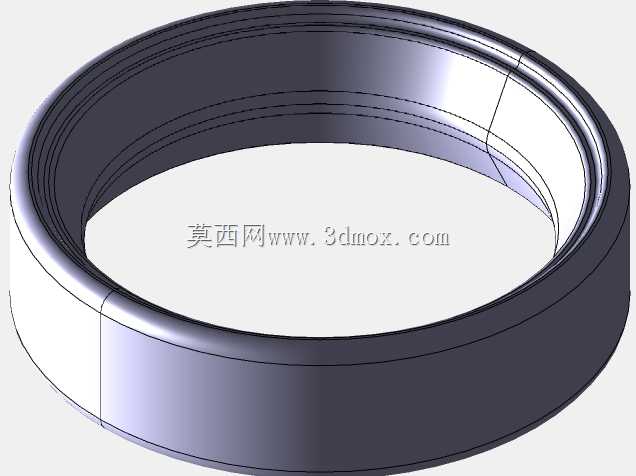

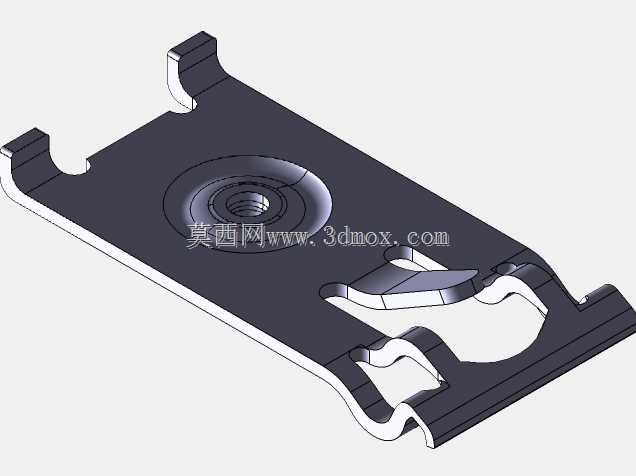

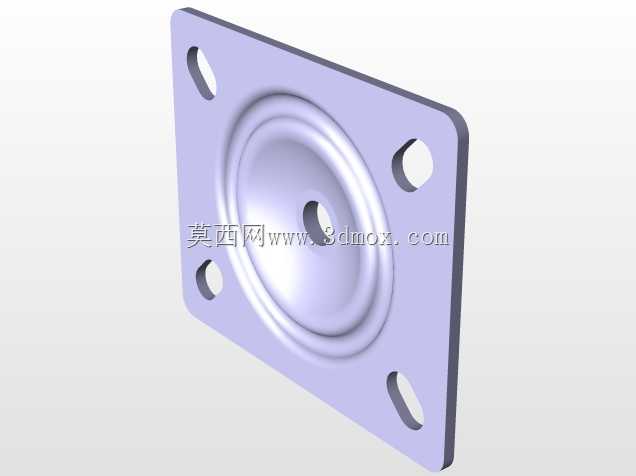

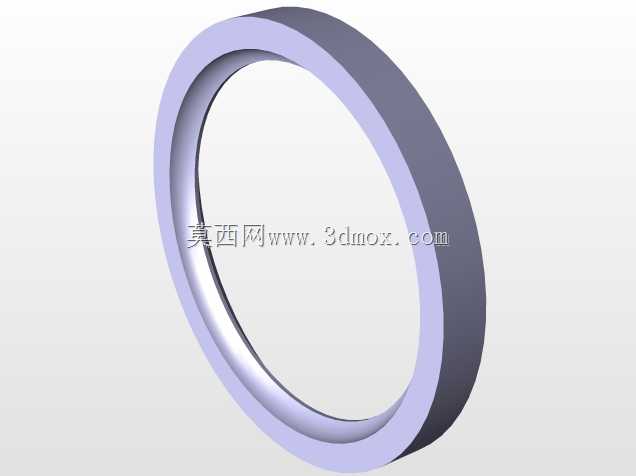

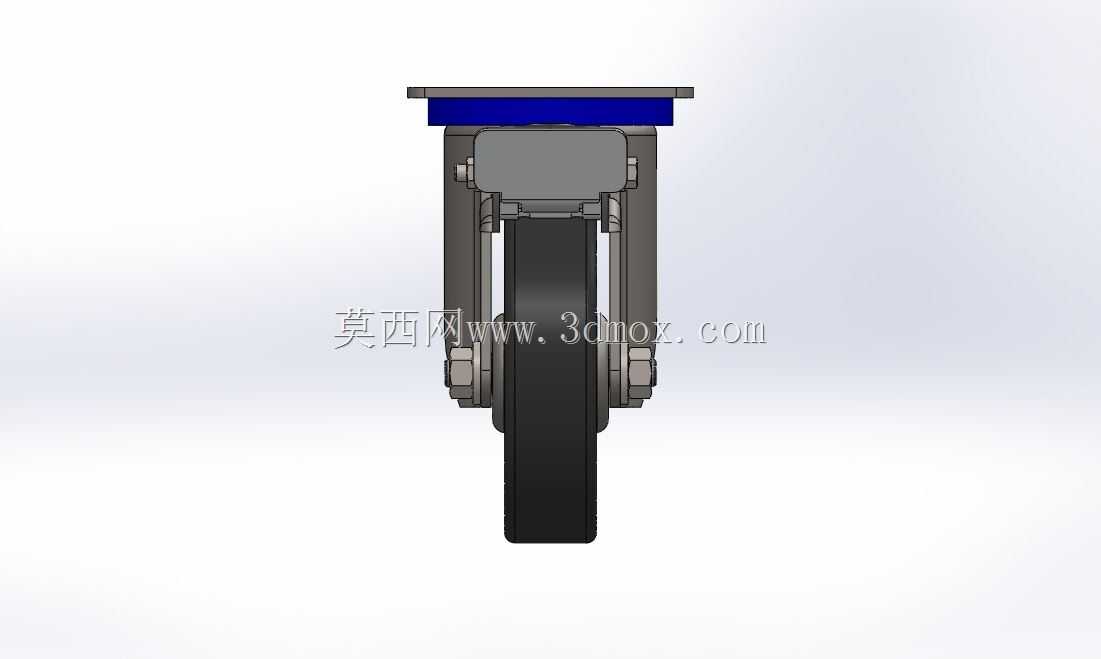

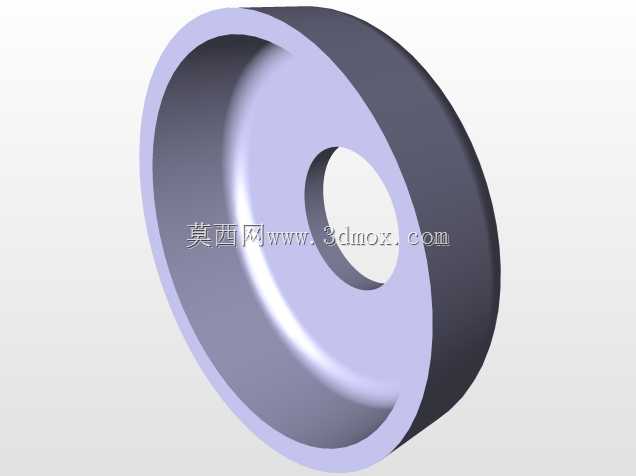

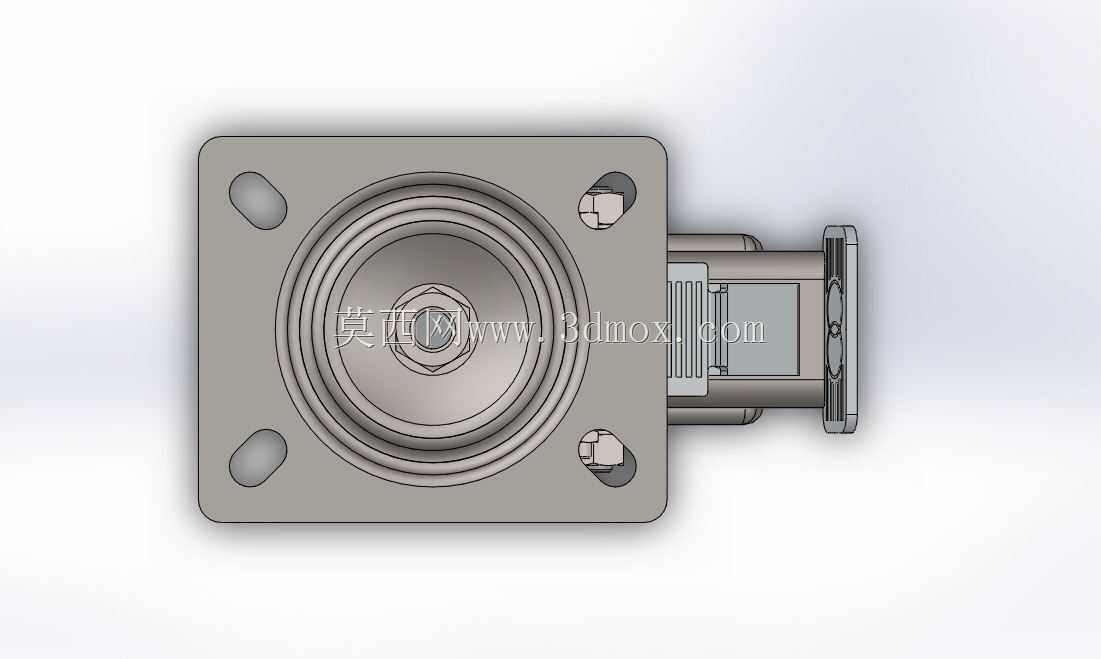

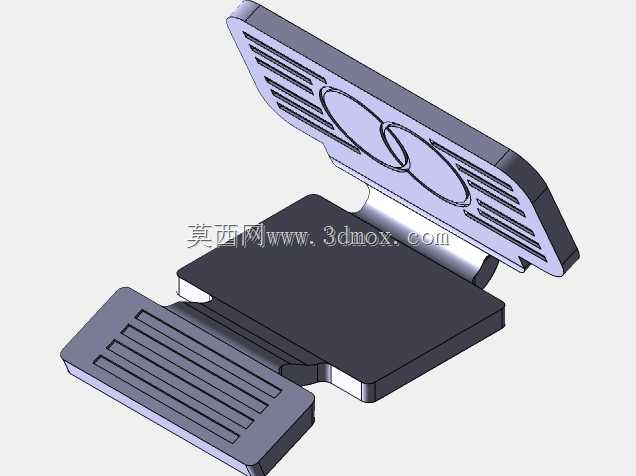

在功能特性设计上，这款滚轮采用了分体式的结构布局，顶部为平板式安装法兰，可通过螺栓直接与载具底部的安装面紧固连接，法兰下方设置了缓冲减震的垫层，能够吸收路面不平整带来的竖向冲击，避免载具上搭载的精密设备、易碎物料受颠簸出现损坏。支架部分采用加厚的金属承力结构，将轮体的转轴与顶部回转结构做刚性连接，保障大载重下的结构强度不会出现形变失效；轮体采用金属轮毂搭配高弹性耐磨外圈的组合设计，既保证轮体的径向承重能力，又能通过外圈的微形变增大与地面的接触摩擦力，同时降低行走过程中产生的噪音，适配环氧地坪、水泥地面、钢板地面等多种常见工业厂区路面。制动结构采用脚踏式拨杆设计，操作人员无需弯腰，仅用脚尖踩踏拨杆即可完成制动锁定与解锁操作，拨杆的卡位结构带有自锁特性，锁定后不会因设备振动出现松脱失效的情况。

设计思路上，这款滚轮优先考量了重载场景下的结构可靠性，所有承力部位的连接轴都做了加粗处理，转动配合位置预留了润滑介质的加注空间，可在长期使用后补充润滑脂降低转动磨损，延长部件的整体使用寿命。安装边界方面，顶部安装法兰采用标准的方形孔位布局，适配市面上多数通用载具的底部安装尺寸，轮体的回转半径做了优化控制，避免支架转向时与载具底部的其他结构出现干涉，制动状态下的整体高度与行走状态保持一致，不会出现锁定后载具倾斜的问题，轮体宽度与直径的配比经过反复校核，在保证承重能力的同时尽可能降低滚动阻力，让操作人员推动重载载具时更加省力。
