汽车变速箱金属齿轮箱端盖结构设计

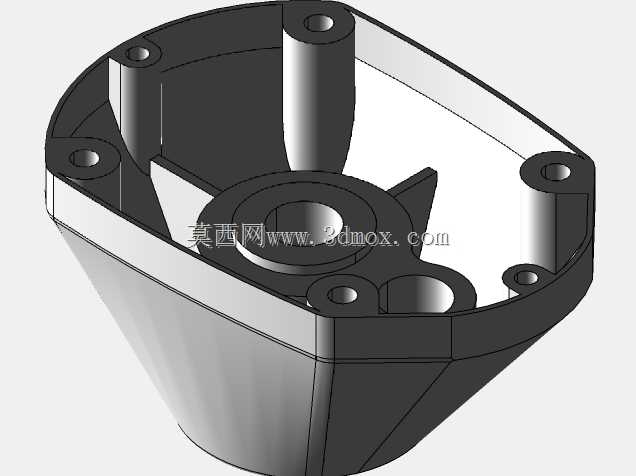

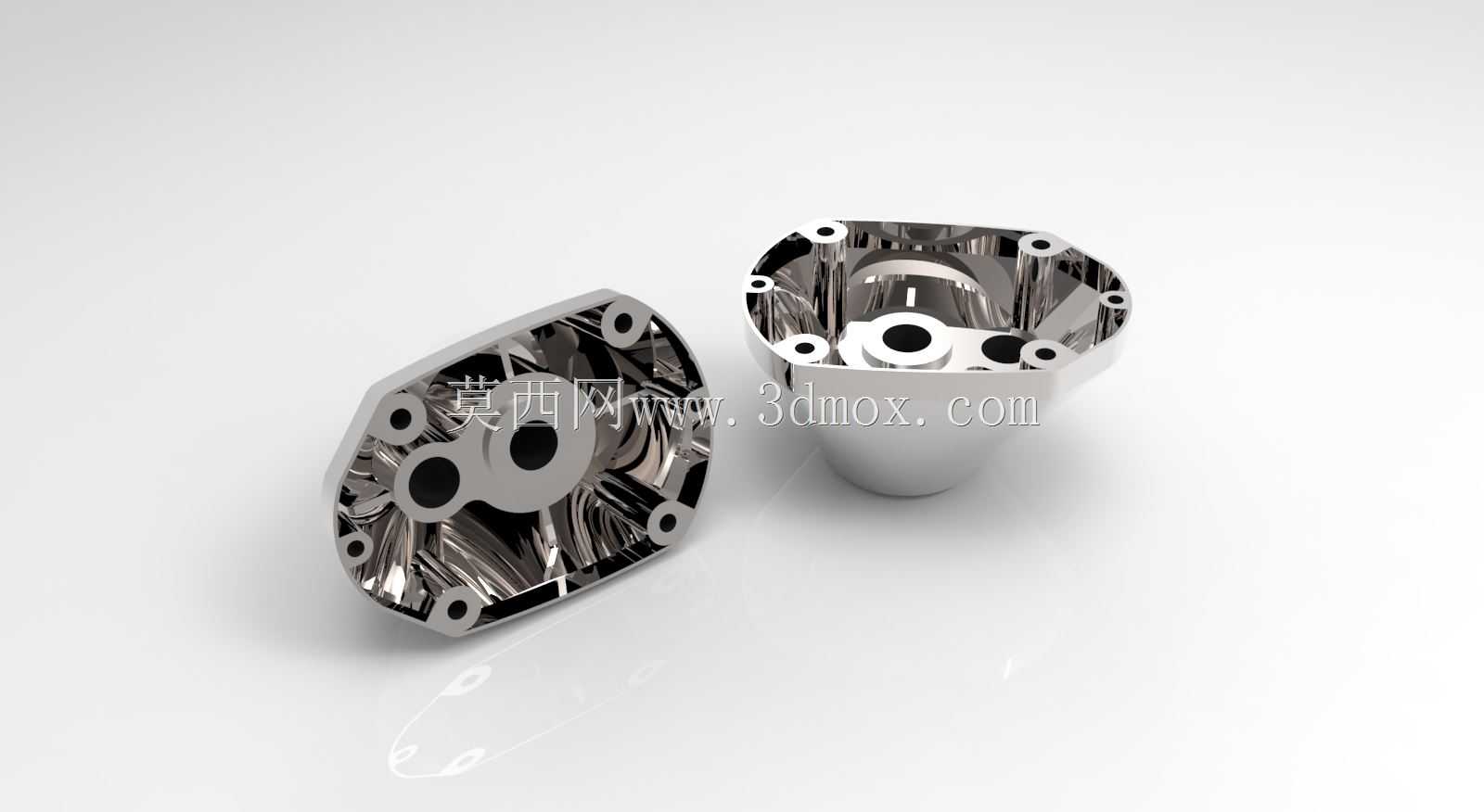

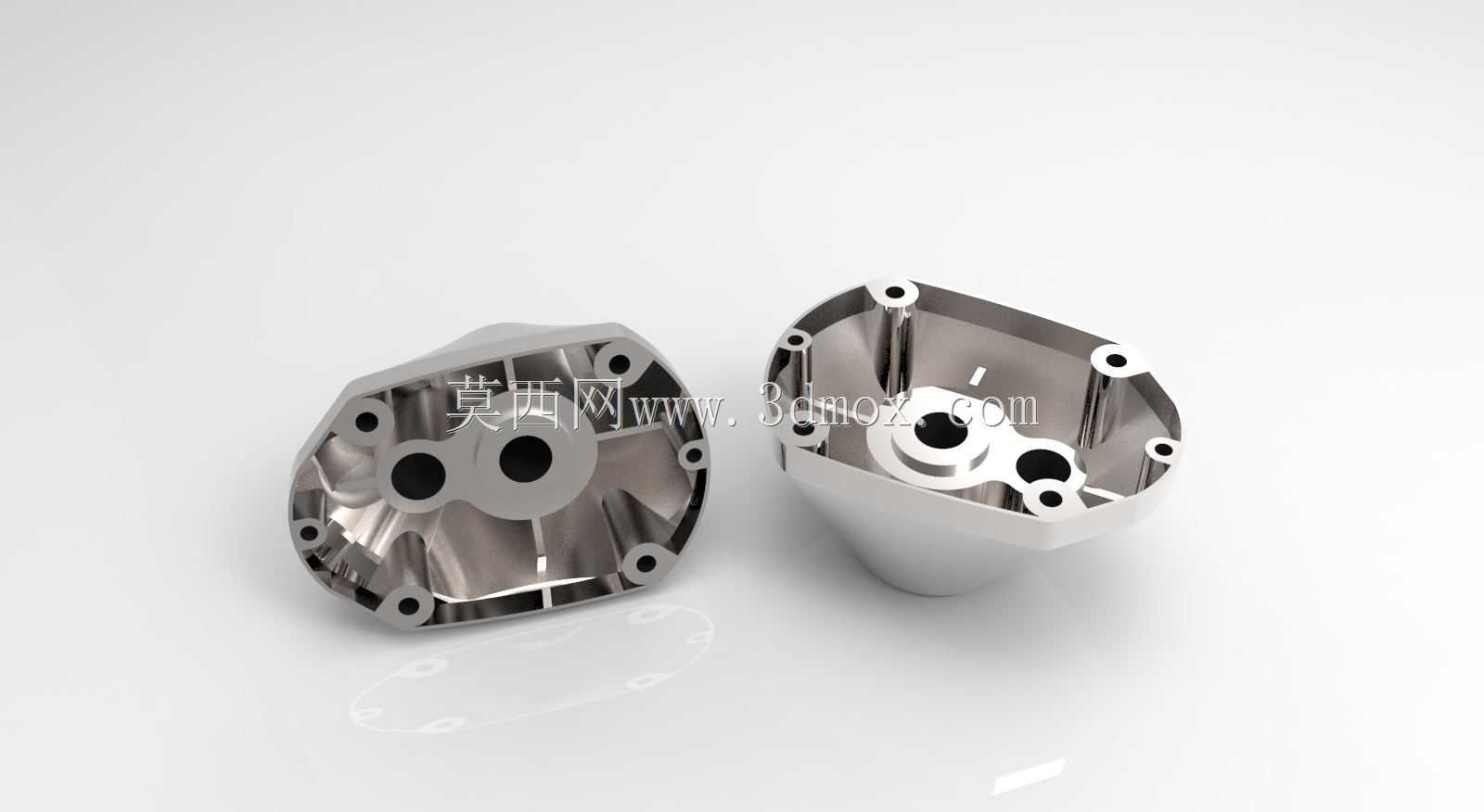

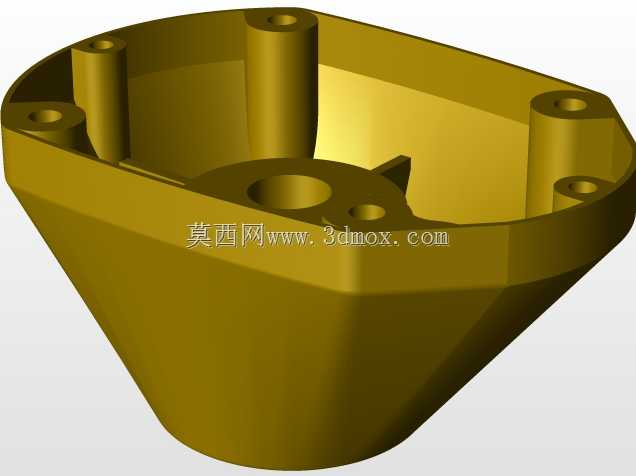

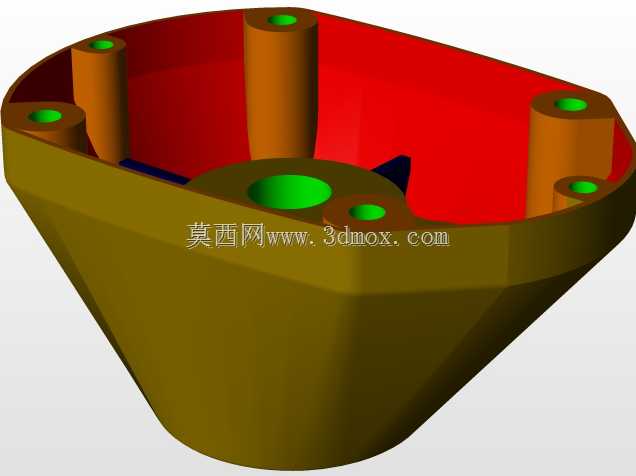

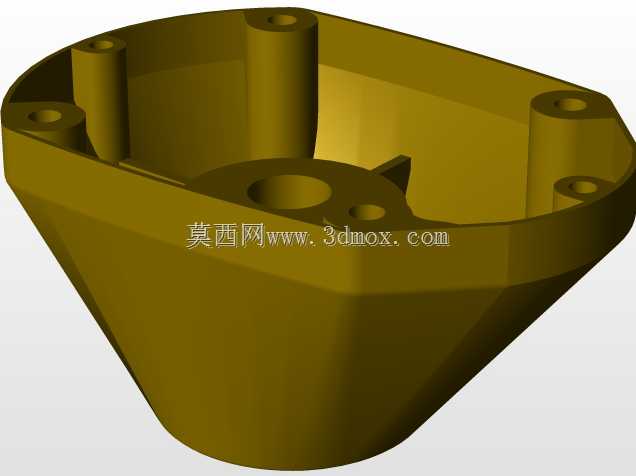

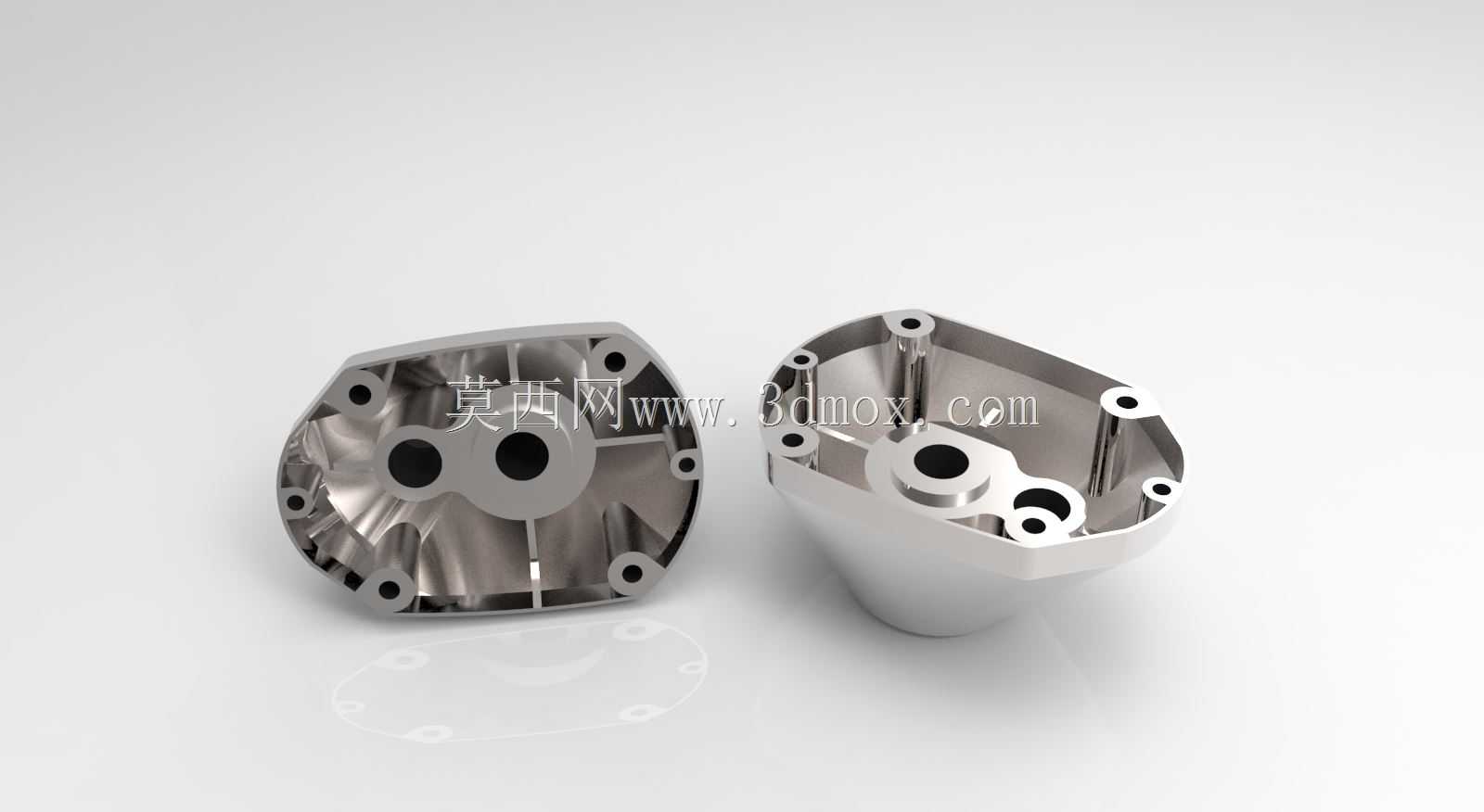

这款齿轮箱盖是汽车手动变速器总成的核心密封防护部件，主要应用于乘用车辆前置前驱布局的横置变速器壳体端部，承担着封闭齿轮腔、隔绝外界泥沙水汽侵入、维持腔体内润滑油液位稳定、支撑内部轴系端部定位的多重作用，是保障变速器齿轮传动系统长期稳定运行的关键结构件。在实际整车装配场景中，该端盖通过周向均匀布置的安装孔位与变速器主壳体实现螺栓紧固连接，配合结合面的密封胶条或密封胶层，能够完全封闭变速器内部的齿轮啮合腔，避免车辆行驶过程中遇到的路面积水、扬尘、碎石等杂质进入传动副啮合区域，同时防止腔体内的齿轮润滑油出现渗漏，保证齿轮、同步器等核心部件始终处于良好的润滑工况下，降低传动过程中的磨损与异响概率。从设计思路来看，这款端盖采用了异形压铸铝合金基体结构，整体轮廓完全匹配变速器壳体端部的不规则安装边界，在对应内部齿轮、轴承的避让位置做了精准的内凹成型设计，既能够为内部高速运转的传动部件预留足够的运动间隙，避免运转过程中出现运动干涉，又能尽可能压缩端盖的整体外凸尺寸，适配整车动力舱紧凑的布局空间，减少对周边悬架、转向部件的空间占用。端盖的安装孔位按照受力分布做了非等距排布，在靠近轴承支撑座的受力集中区域适当加密了安装点，保证螺栓紧固后结合面的压力分布均匀，避免长期受振动影响出现局部密封失效的问题；端盖表面设计了多道交错的加强筋结构，在不额外增加整体壁厚的前提下大幅提升了部件的结构刚度，能够承受车辆行驶过程中传动系统传递的振动与冲击，避免出现共振异响或者结构变形。端盖的内侧型腔完全贴合内部齿轮组件的端部轮廓，针对齿轮啮合过程中飞溅的润滑油做了导流结构设计，能够引导润滑油回流到腔体底部的油池区域，保证润滑系统的循环效率，同时在对应轴承外圈的位置设计了定位止口，能够辅助轴承外圈的轴向定位，提升轴系运转的稳定性。在安装边界上，这款端盖的结合面平面度控制在极高的精度范围内，周向安装孔的位置度公差严格匹配主壳体的对应螺纹孔，能够实现与同型号变速器壳体的完全互换，不需要额外的修配即可完成装配，适配量产车型的流水线装配要求；端盖的外表面做了光滑的圆弧过渡处理，既减少了动力舱内的空气紊流阻力，也能避免装配过程中尖锐边角对操作人员或者周边管线造成损伤。
