汽车膜片弹簧离合器总成结构设计

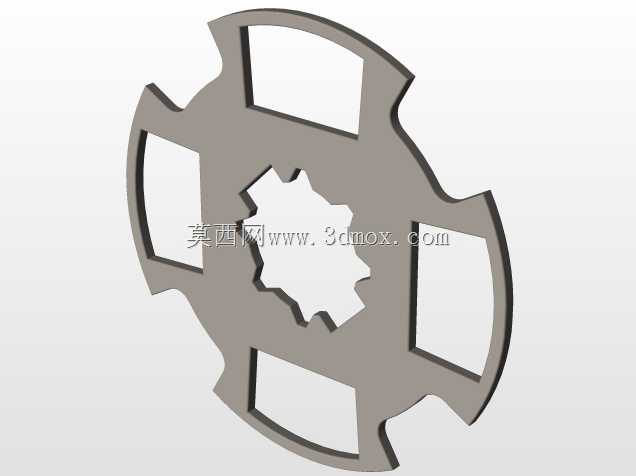

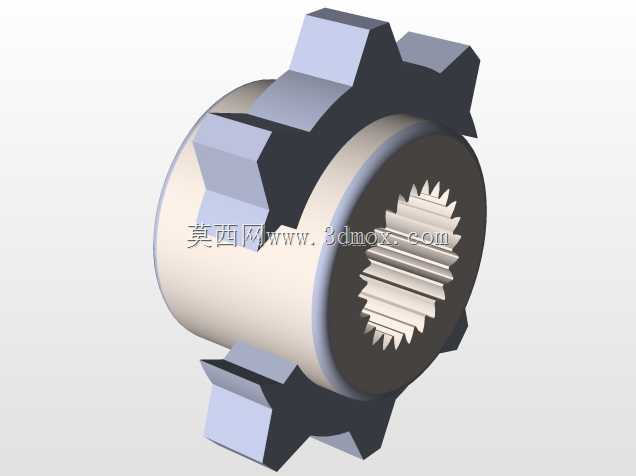

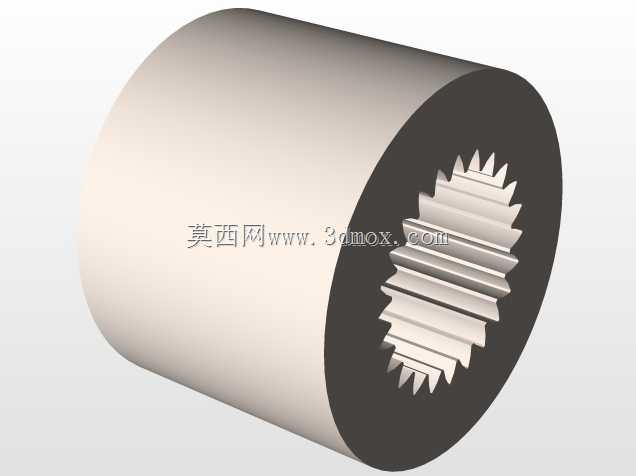

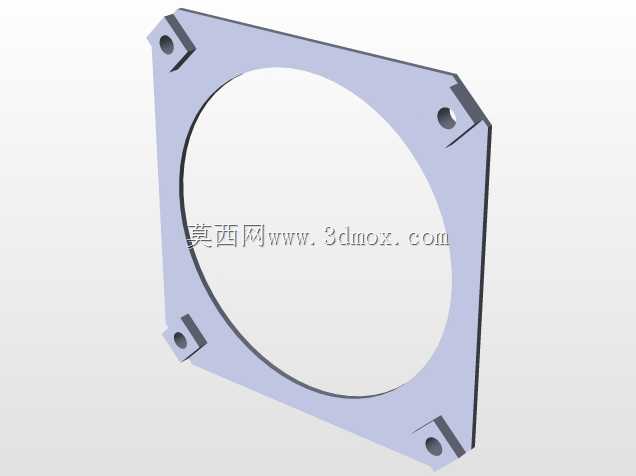

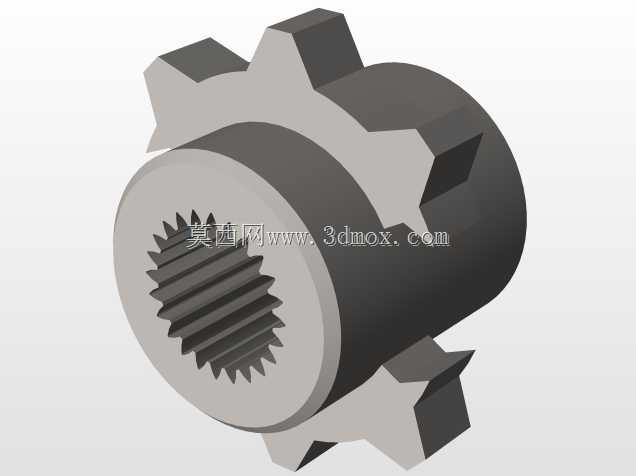

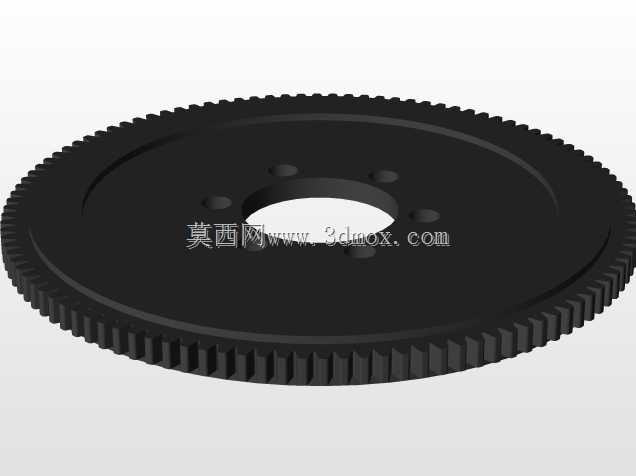

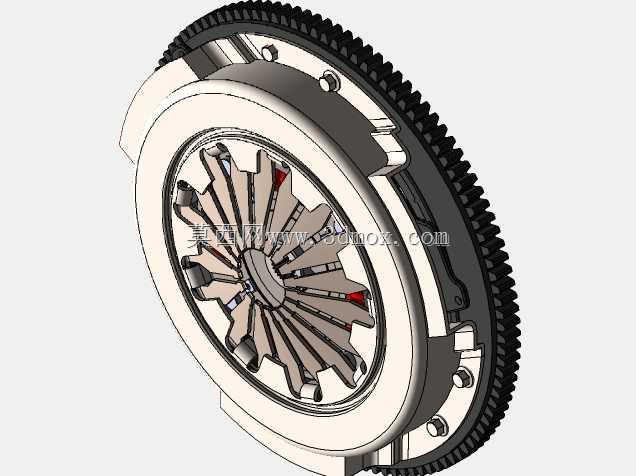

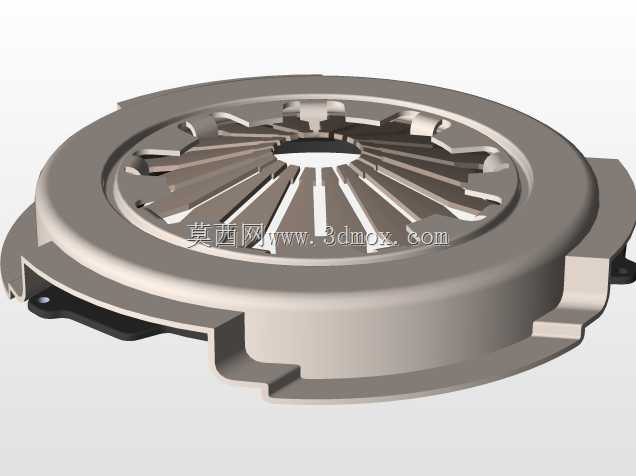

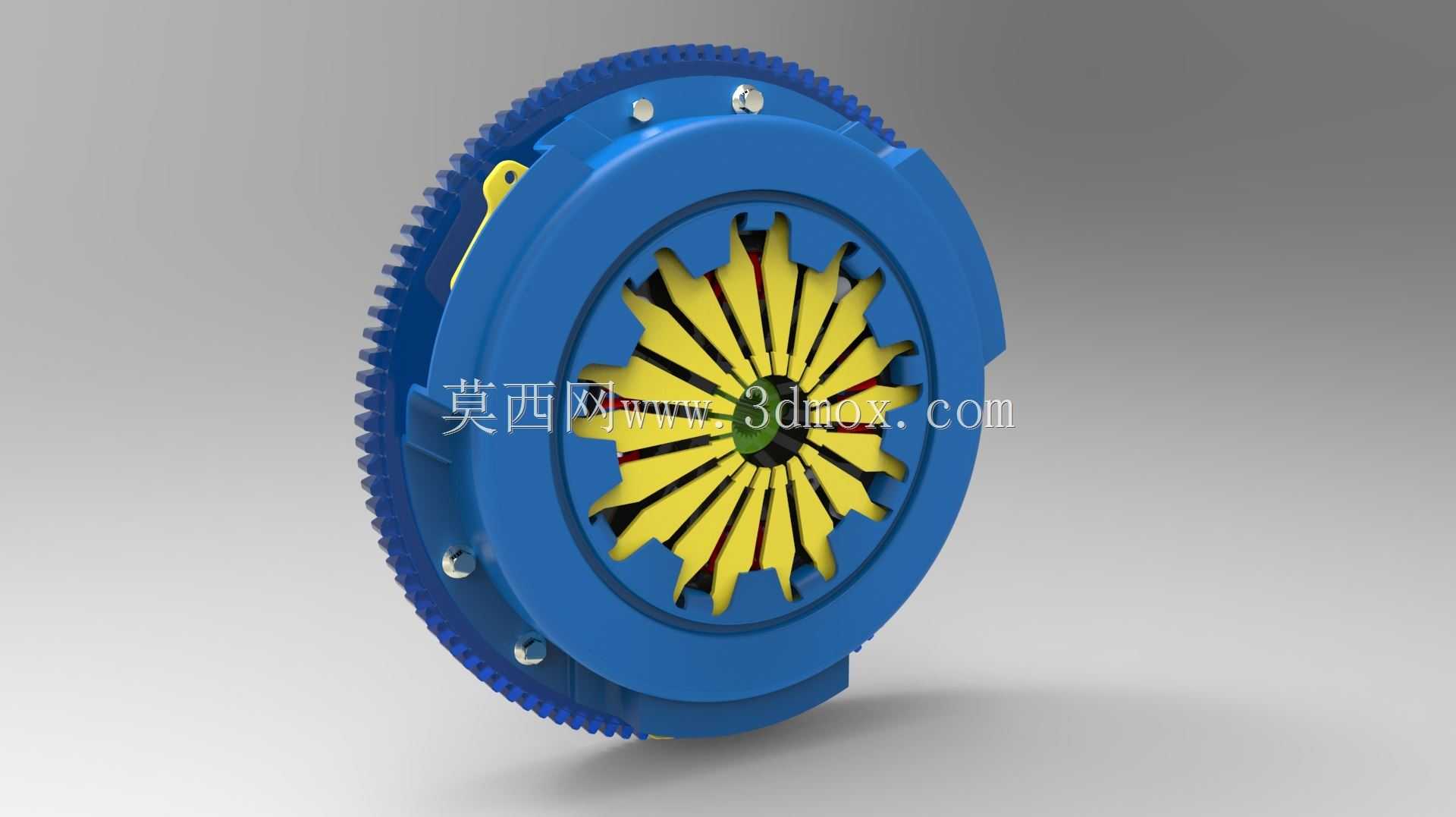

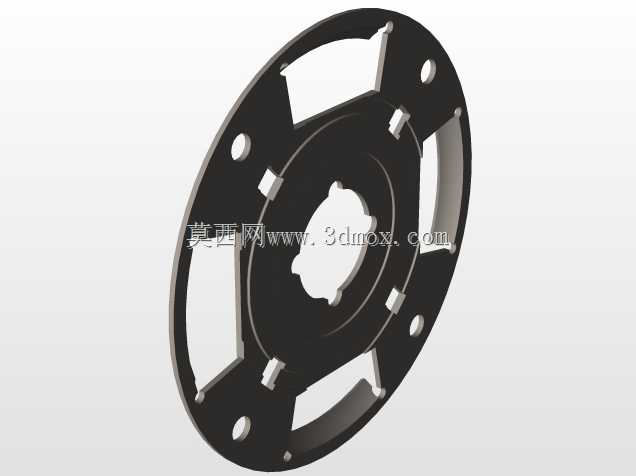

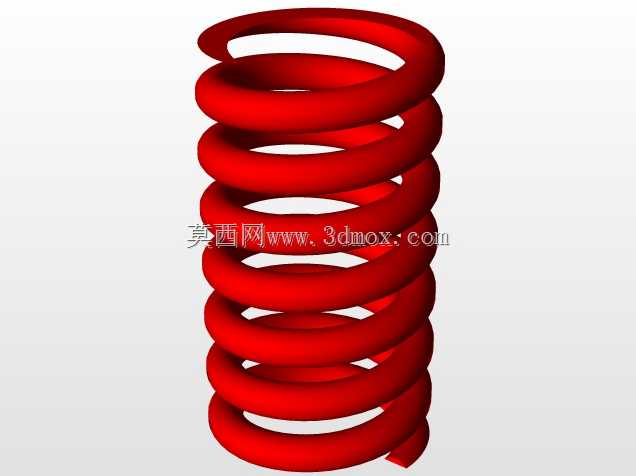

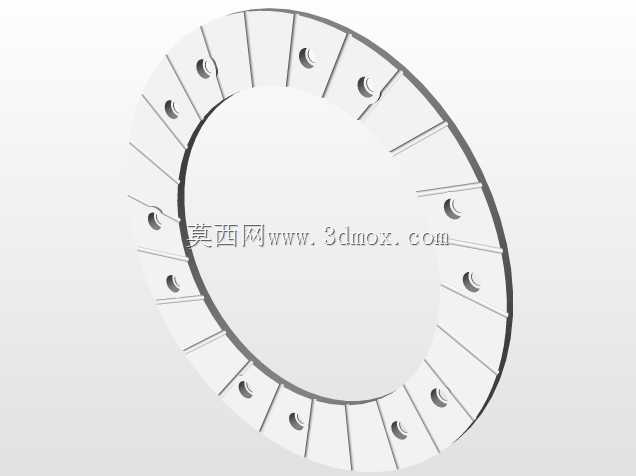

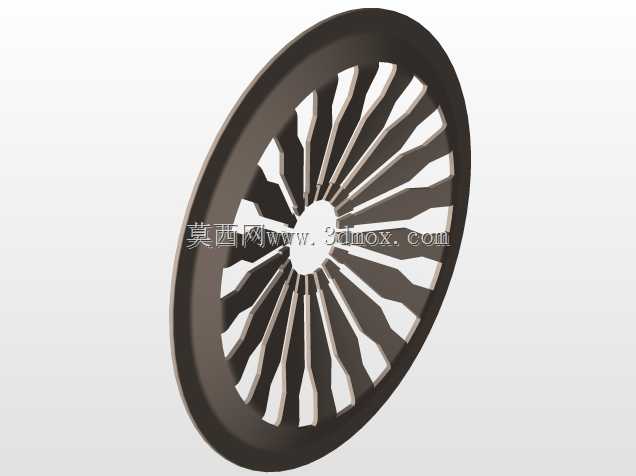

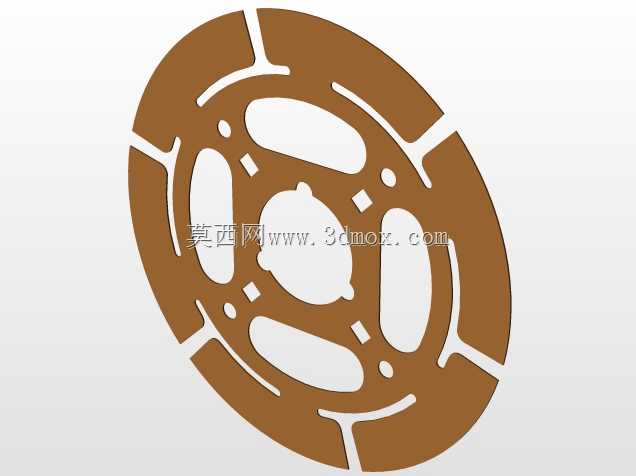

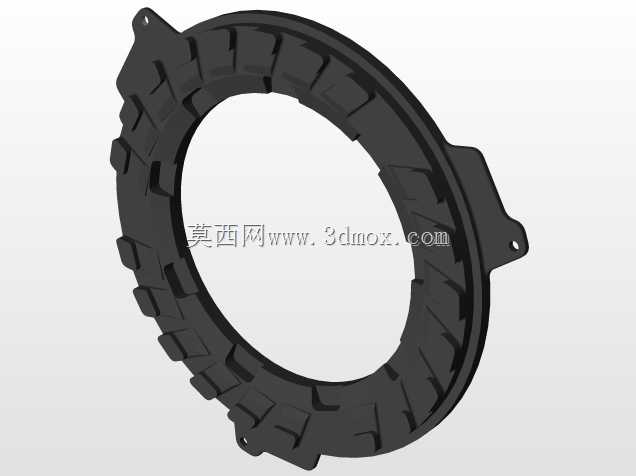

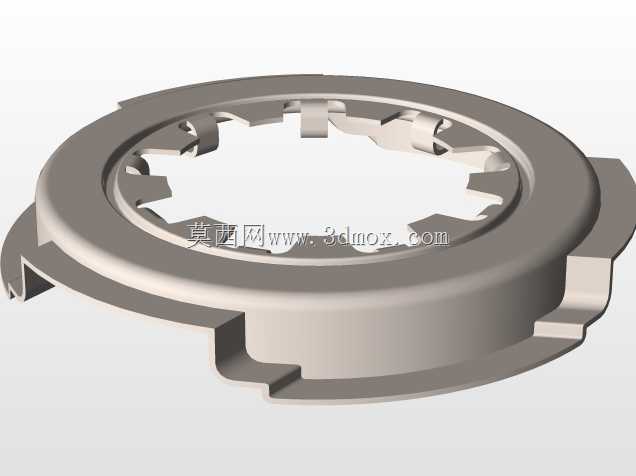

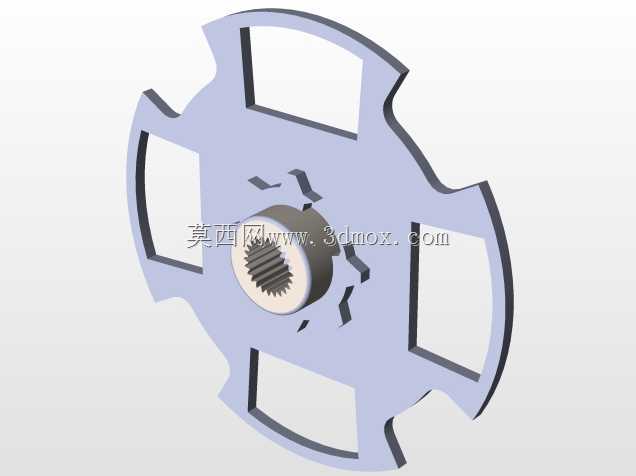

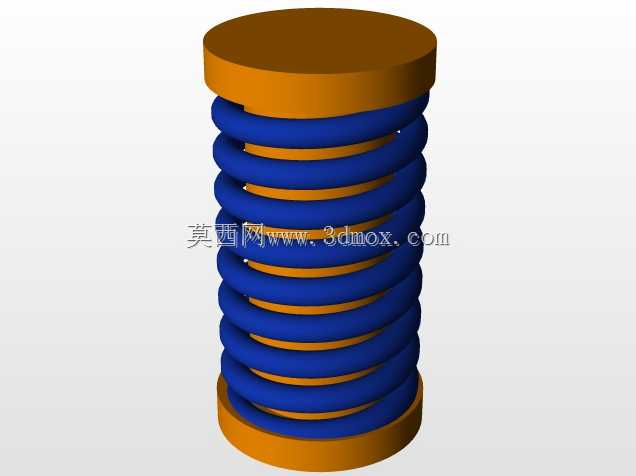

该离合器总成是手动挡乘用车传动系统的核心连接部件，安装于发动机飞轮与变速器输入轴之间的动力传递路径上，承担着动力接合、动力切断、过载保护三大核心功能，直接决定车辆起步平顺性、换挡流畅度与传动系统可靠性，是燃油车传动链路中不可或缺的关键部件。在实际车辆运行场景中，当驾驶员踩下离合器踏板时，分离轴承推动膜片弹簧分离指端前移，膜片弹簧以支撑环为支点发生弹性形变，带动压盘向后移动，解除对从动摩擦片的压紧力，此时发动机飞轮与变速器输入轴之间的动力传递完全切断，驾驶员可顺畅完成挡位切换操作；当驾驶员缓慢松开离合器踏板时，膜片弹簧的弹性压紧力逐步释放，压盘将从动摩擦片紧密压合在飞轮端面，依靠摩擦面的静摩擦力将发动机输出扭矩平稳传递至变速器输入轴，实现车辆平稳起步，同时当传动系统承受过大冲击载荷时，摩擦片可通过微量打滑吸收冲击能量，避免传动系统齿轮、轴类零件发生过载断裂损坏。该设计采用推式膜片弹簧作为压紧元件，相较于传统螺旋弹簧离合器结构，膜片弹簧兼具压紧弹簧与分离杠杆的双重功能，大幅减少了总成内部零件数量，整体轴向尺寸更紧凑，可适配前置前驱车型狭小的动力舱安装空间，同时膜片弹簧的非线性弹性特性可保证摩擦片出现磨损后，压紧力仍能维持在稳定区间，有效延长离合器的维护周期。整体结构采用同轴环形布局，外圈集成带信号齿的启动齿圈，与发动机飞轮外缘精准贴合定位，齿圈参数与起动机驱动齿轮完全匹配，保证发动机启动时的啮合可靠性；中部膜片弹簧采用径向开槽的指状结构，开槽末端设计有应力释放圆孔，避免反复分离接合过程中应力集中导致的弹簧开裂；压盘采用高导热铸铁材质，背部设计有径向散热筋结构，可在离合器旋转过程中带动空气流动，快速带走摩擦片滑磨产生的热量，避免长时间半联动工况下摩擦片过热烧蚀；从动盘总成集成多级扭转减振弹簧，可有效过滤发动机运转过程中的扭转振动，降低传动系统的共振异响，提升整车行驶NVH表现。设计过程中严格匹配对应排量发动机的最大输出扭矩，压紧力参数经过多轮迭代调校，既保证大扭矩传递时不出现打滑丢转，又避免踏板力过大导致驾驶员操作疲劳，安装定位孔位与对应车型飞轮、变速器壳体完全适配，无需额外改装即可实现原位替换安装。
