鲁格1022枪械配套锤衬套结构设计

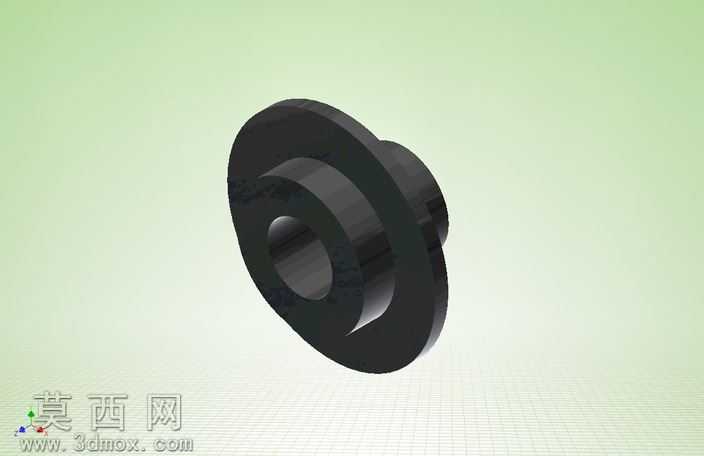

本作品为鲁格1022枪械配套的锤衬套三维模型，建模过程严格遵循枪械配件的尺寸公差与装配要求，采用Autodesk Inventor软件完成全参数化建模，确保各结构尺寸可根据实际生产需求快速调整。建模初期先梳理锤衬套的功能定位：该零件作为枪械击锤组件的配套衬套，需要承担击锤往复运动过程中的耐磨支撑、同轴定位作用，因此整体采用带凸缘的阶梯轴套结构，主体为同轴的双层回转体结构，外侧大直径凸缘用于轴向定位，避免衬套在装配槽内发生轴向窜动，内侧阶梯通孔分别适配击锤转轴与击锤本体的安装尺寸，各段轴径、孔径的过渡位置均设计了合理的倒角，既消除加工过程中的应力集中风险，也能在装配时起到导向作用，避免锐边划伤配合零件。材质设置阶段，结合该零件的实际使用场景，选用高耐磨合金钢材质参数，渲染时赋予零件哑光黑色氧化处理的表面质感，还原枪械配件经表面处理后的真实视觉效果，凸缘与轴段的衔接位置做了微小的圆角过渡，既符合实际加工工艺要求，也让模型渲染效果更具真实感。结构设计上，严格保证各回转面的同轴度公差要求，建模时以同一基准轴线贯穿所有回转特征，避免出现不同轴导致的装配卡滞问题；凸缘的厚度与外径尺寸经过适配性设计，既保证轴向定位的接触面积足够，不会因受力过大出现压溃变形，也不会占用过多击锤组件的装配空间。渲染阶段采用柔和的漫反射光源，从斜上方45度打光，清晰展现零件的阶梯结构、凸缘轮廓与通孔结构，背景选用浅绿渐变的素色背景，突出黑色零件的轮廓细节，同时添加轻微的地面阴影，让模型呈现出真实的空间立体感。整个建模过程遵循机械零件设计的工艺性要求，所有特征均具备可加工性，不存在无法通过常规机加工实现的特殊结构，各尺寸参数均参考鲁格1022枪械的原厂配件尺寸进行还原，可直接用于配件复刻、结构教学、改装设计等场景，模型导出时保留了完整的参数化特征，方便使用者根据实际需求修改尺寸、调整结构，适配不同的改装或生产要求。
