起重机滑轮组吊钩AutoCAD三维设计模型

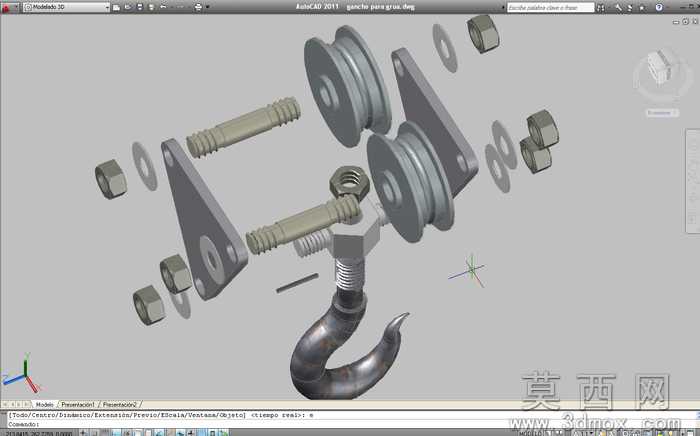

本模型为起重机配套使用的滑轮组式吊车吊钩三维设计成果，建模全程在AutoCAD 2011平台完成，整体建模流程遵循机械零部件从零件拆分到总装整合的标准逻辑：首先对吊钩本体、滑轮组、连接侧板、紧固螺栓、防松螺母、滑轮轴等独立零件分别进行三维实体建模，每个零件严格按照起重机械吊钩的通用设计规范绘制轮廓，通过拉伸、旋转、布尔运算等基础三维建模命令完成单个零件的实体构建，确保每个零件的几何特征无错面、无破面，零件间的装配基准完全对齐。

参数设计层面，模型严格匹配中小吨位起重机的吊钩载荷参数，滑轮组采用双滑轮排布设计，匹配对应直径的钢丝绳穿绕空间，吊钩本体的曲率半径、钩身截面直径、钩头开口尺寸均按照起重吊钩的强度设计标准设定，连接侧板的厚度、螺栓孔的位置与孔径、滑轮轴的直径与长度均经过装配干涉校验，所有配合位置预留合理的装配公差，既保证虚拟装配的严合度，也符合实际生产加工的公差要求。

渲染材质环节，模型针对不同零件赋予了对应真实材质：吊钩本体赋予带磨损质感的金属材质，还原起重吊钩长期使用后的金属光泽与表面肌理；滑轮部分赋予高硬度钢材材质，侧板与紧固件赋予标准碳钢材质，整体渲染效果贴近真实工业零部件的视觉表现，能够直观呈现成品的外观状态。

结构原理上，该吊钩采用滑轮组省力结构，通过双滑轮改变钢丝绳受力方向、分摊起吊载荷，吊钩与滑轮架通过铰接结构连接，可实现吊钩沿起吊垂直方向的灵活转动，适配不同角度的起吊作业需求，所有紧固件采用螺栓加防松螺母的组合结构，避免起吊过程中受振动出现连接件松脱的问题，整体结构完全符合起重机械吊具的安全设计要求，可承受额定范围内的起吊载荷。

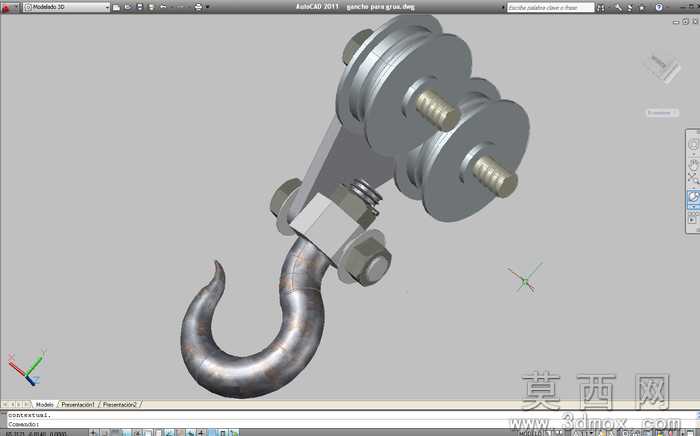

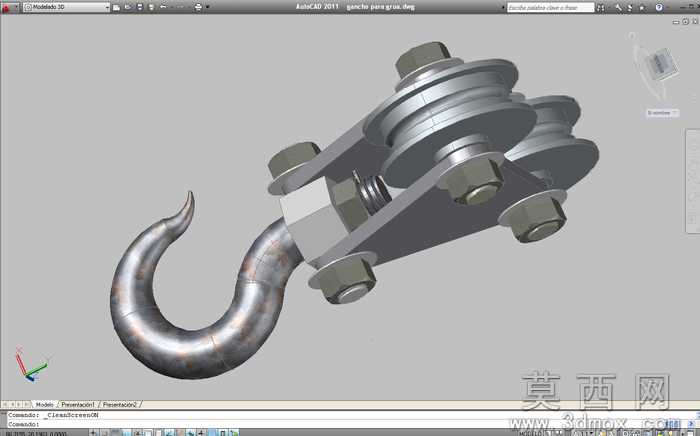

软件兼容方面，模型为AutoCAD 2011版本创建的三维实体文件，可兼容更高版本的AutoCAD软件直接打开编辑，也可通过格式转换导入SolidWorks、UG、Pro/E等主流三维机械设计软件进行二次修改、工程图导出或仿真分析，文件内附带模型渲染效果图，方便使用者快速了解模型整体结构。

研发教学应用层面，该模型既可以作为起重机械研发设计环节的吊具方案参考，帮助设计人员快速完成吊钩部分的结构选型与参数调整，也可作为机械制图、三维建模课程的教学案例，帮助学习者理解起重吊具的结构组成、装配关系与三维建模思路，同时也能用于起重作业安全培训的教具，直观展示吊钩的受力结构与安全设计要点。
