自定义工具包车GT40管框架结构设计

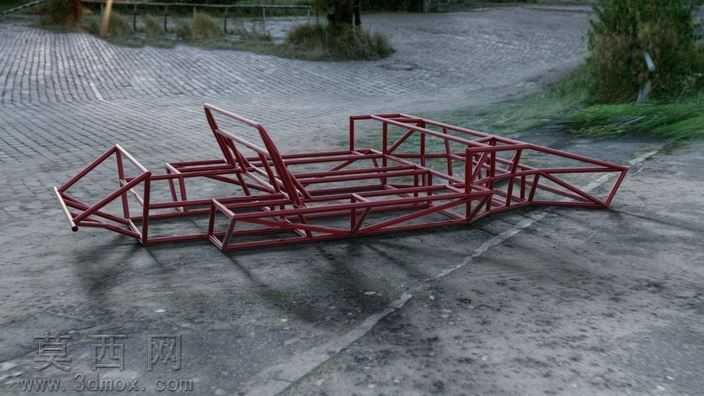

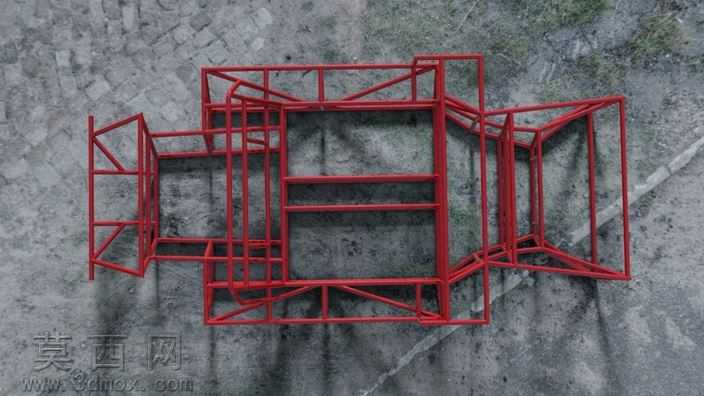

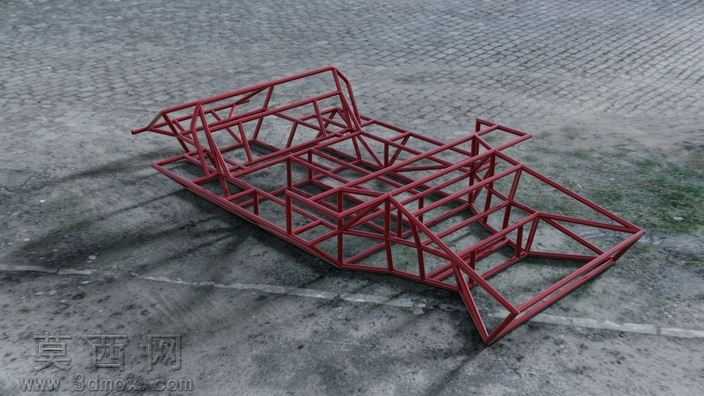

该作品为自定义工具包车GT40管框架的三维建模设计成果，整体采用空间钢管桁架结构形式，在三维建模过程中，首先依据工具包车的布局需求确定整体外轮廓尺寸，对主纵梁、横梁、斜向加强撑的排布进行精准定位，每一处钢管的连接节点都做了贴合实际焊接工艺的处理，避免出现建模中常见的干涉、错位问题。建模阶段严格遵循钢管弯折的工艺可行性，对需要弯折的管段预留合理的弯折半径，保证后续加工环节能够直接参照模型下料制作。材质渲染上，框架主体采用哑光金属红的漆面材质，模拟真实钢管车架经过喷涂防锈漆后的视觉效果，地面搭配粗糙的水泥铺装纹理，通过光影投射突出框架的空间层次感，每一处管段的接缝、棱边都做了细微的质感处理，避免渲染效果出现塑料感，还原金属管材的厚重质感。结构设计层面，前部预留出动力总成与转向机构的安装空间，中部设置驾乘区域的支撑框架，后部规划传动系统与散热组件的安装点位，斜向支撑件按照受力传导路径排布，在保证整体框架轻量化的前提下，最大化提升抗扭、抗弯的结构强度，管段之间的连接节点都做了加强处理，对应实际焊接工艺中的补焊加强位置，避免应力集中导致的结构失效。设计思路围绕复刻经典GT40赛车的底盘框架特性展开，同时结合工具包车的实用属性做了适配调整，没有照搬赛车的极致轻量化设计，而是适当提升了框架的冗余承载能力，兼顾运动属性与实用需求，整体框架的每一处管段长度、角度都经过反复校准，既保证结构受力合理，也兼顾视觉上的协调美感，还原管式车架特有的机械张力。
