矿用16寸轨道车焊接式中心连接构件

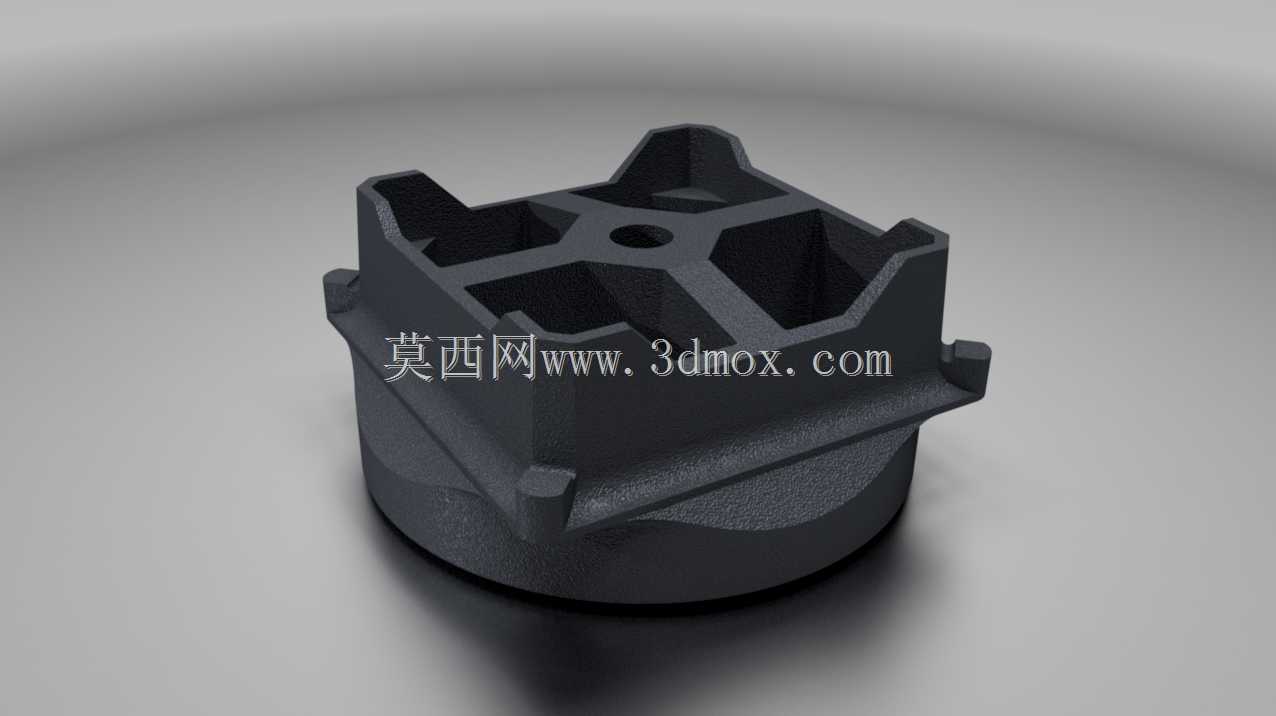

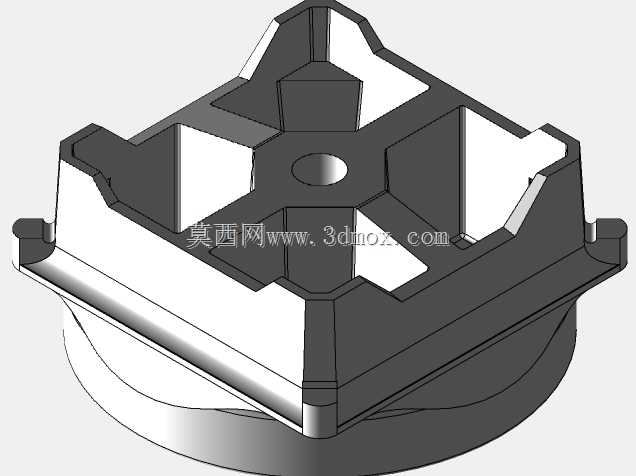

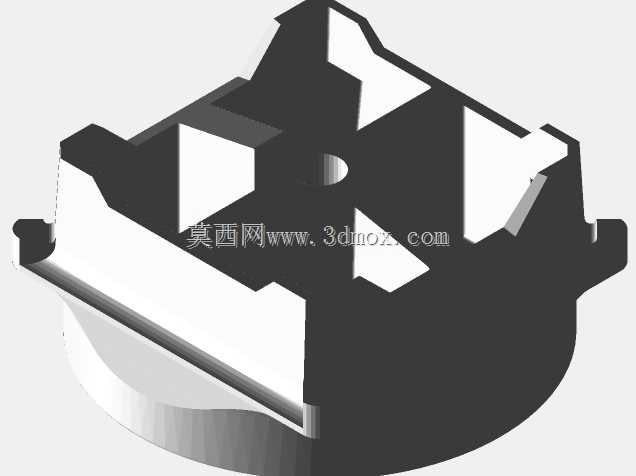

　　该构件作为轨道运输车辆底部的核心承载连接件，主要应用于矿山井下、厂区短途轨道运输场景中，直接焊接固定在轨道车车架底部，承担转向过程中的载荷传递、车体与走行部的定位衔接作用。从结构设计来看，构件上部采用十字交叉的筋格布局，四个方向的凸起卡位结构对应轨道车车架底部的安装槽位，焊接时可快速卡入定位，避免组焊过程中构件偏移，同时十字筋的结构在不额外增加整体壁厚的前提下，大幅提升了构件上部的抗扭、抗挤压性能，能够承受轨道车满载过弯时产生的侧向冲击力。构件下部为圆柱形定位基座，基座与上部筋格衔接处设置了一圈环形凸缘，凸缘一方面作为焊接时的焊缝预留基准，保证焊脚高度均匀一致，另一方面可在安装时卡入走行部的中心定位孔，

　　限制车体与走行部之间的横向窜动，避免运行过程中出现车体偏移脱轨的风险。上部筋格中心预留的通孔，可用于穿装定位销，在车辆拆解维护时，可通过该孔位顶出构件，或穿装保险销防止焊接失效后构件脱落。从安装边界来看，构件下部圆柱基座的外径与走行部中心安装孔为间隙配合，配合公差控制在H8/f7区间，既保证安装时可顺利嵌入，又不会因间隙过大导致运行时晃动；上部四个卡位的外轮廓尺寸与车架底部的安装卡槽完全匹配，焊接后四个卡位的端面与车架贴合面完全接触，保证载荷均匀传递到整个车架，避免局部应力集中。设计过程中充分考虑了铸造工艺的可行性，所有转角处均设置了铸造圆角，避免应力集中导致的构件开裂，筋格的厚度均匀一致，防止铸造过程中出现缩孔、缩松等缺陷，

　　构件整体的壁厚过渡平缓，没有突变的截面，保证铸造时金属液充型顺畅，同时也减少了焊接过程中因壁厚差过大导致的焊接变形。在实际使用场景中，该构件长期承受交变载荷，尤其是轨道车在轨道接缝处、道岔位置通过时，会产生较大的纵向冲击，十字筋格的结构可将冲击载荷分散到四个方向的焊接位，避免单点受力过大导致焊缝开裂；下部圆柱基座的长度经过匹配设计，嵌入走行部定位孔的深度足够，即使在极端偏载情况下，也能保证车体与走行部的连接可靠性，不会出现脱开的风险。
