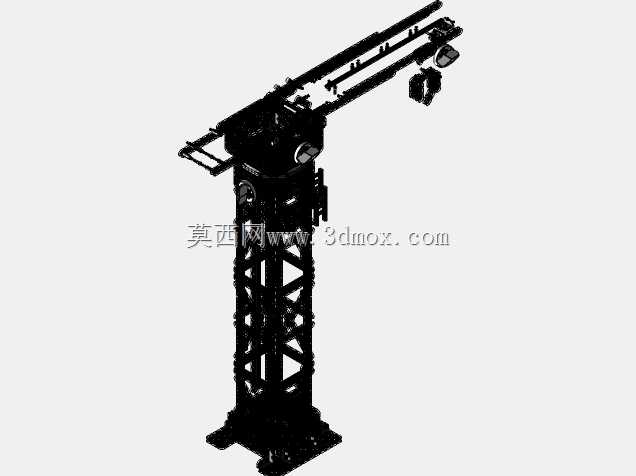

VEX教育竞赛用桁架式起重机构

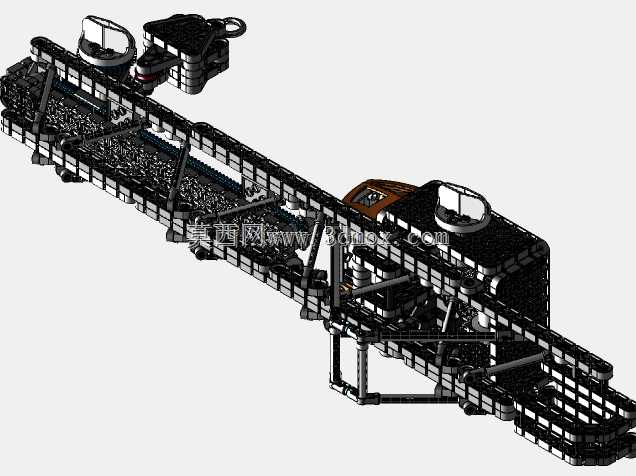

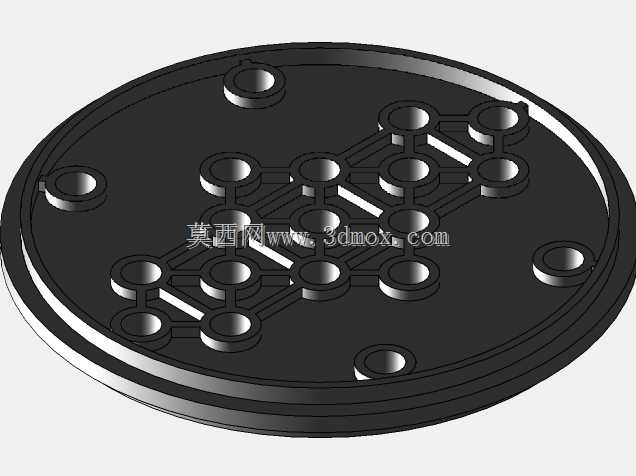

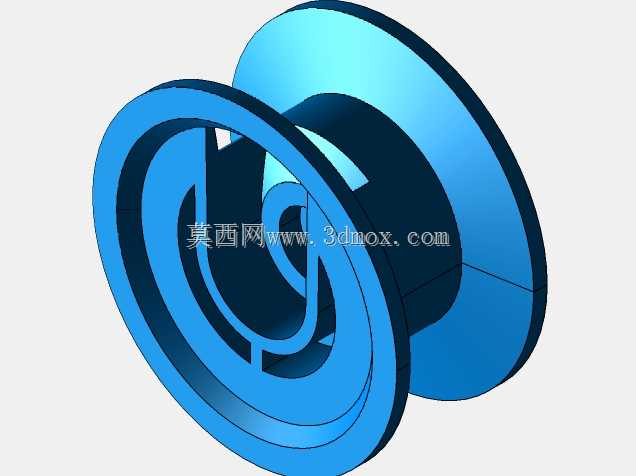

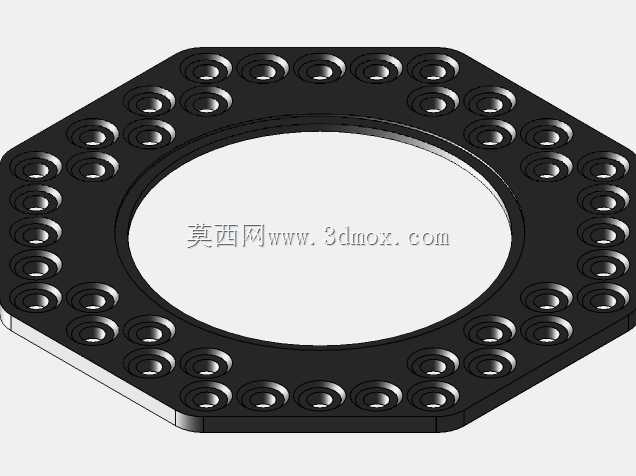

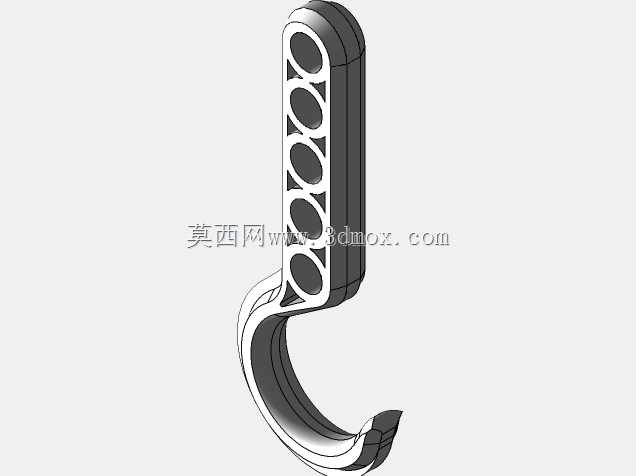

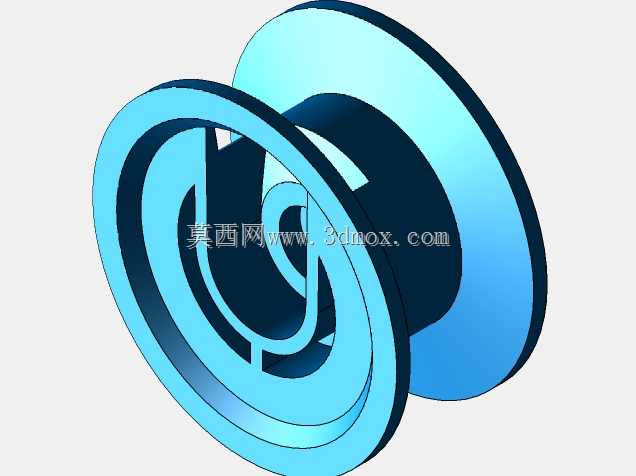

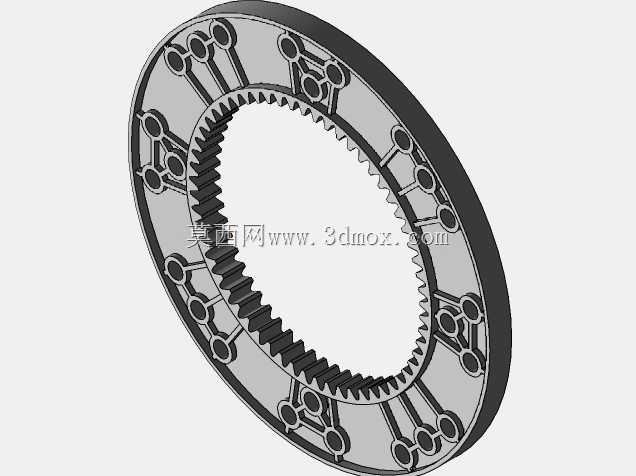

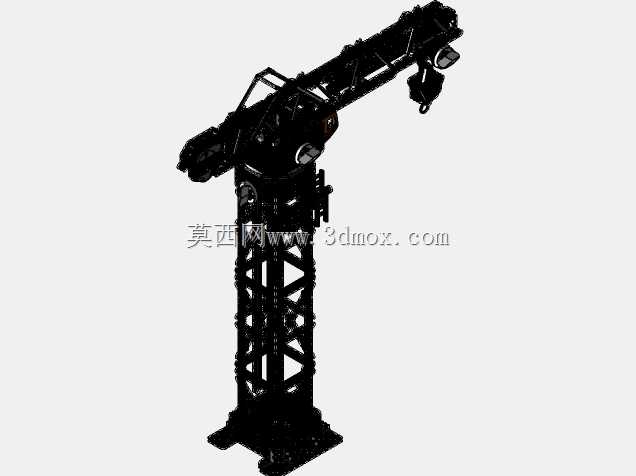

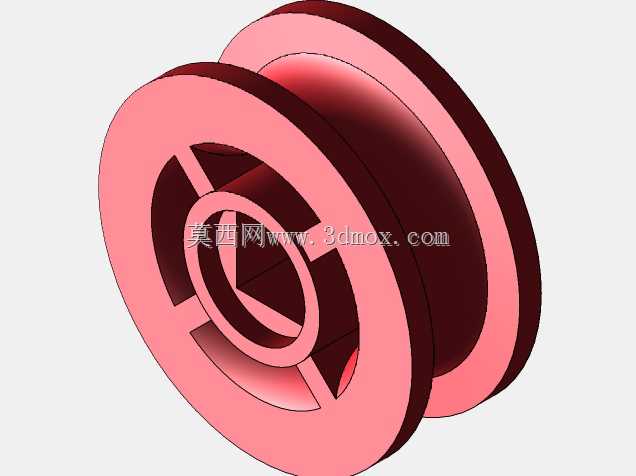

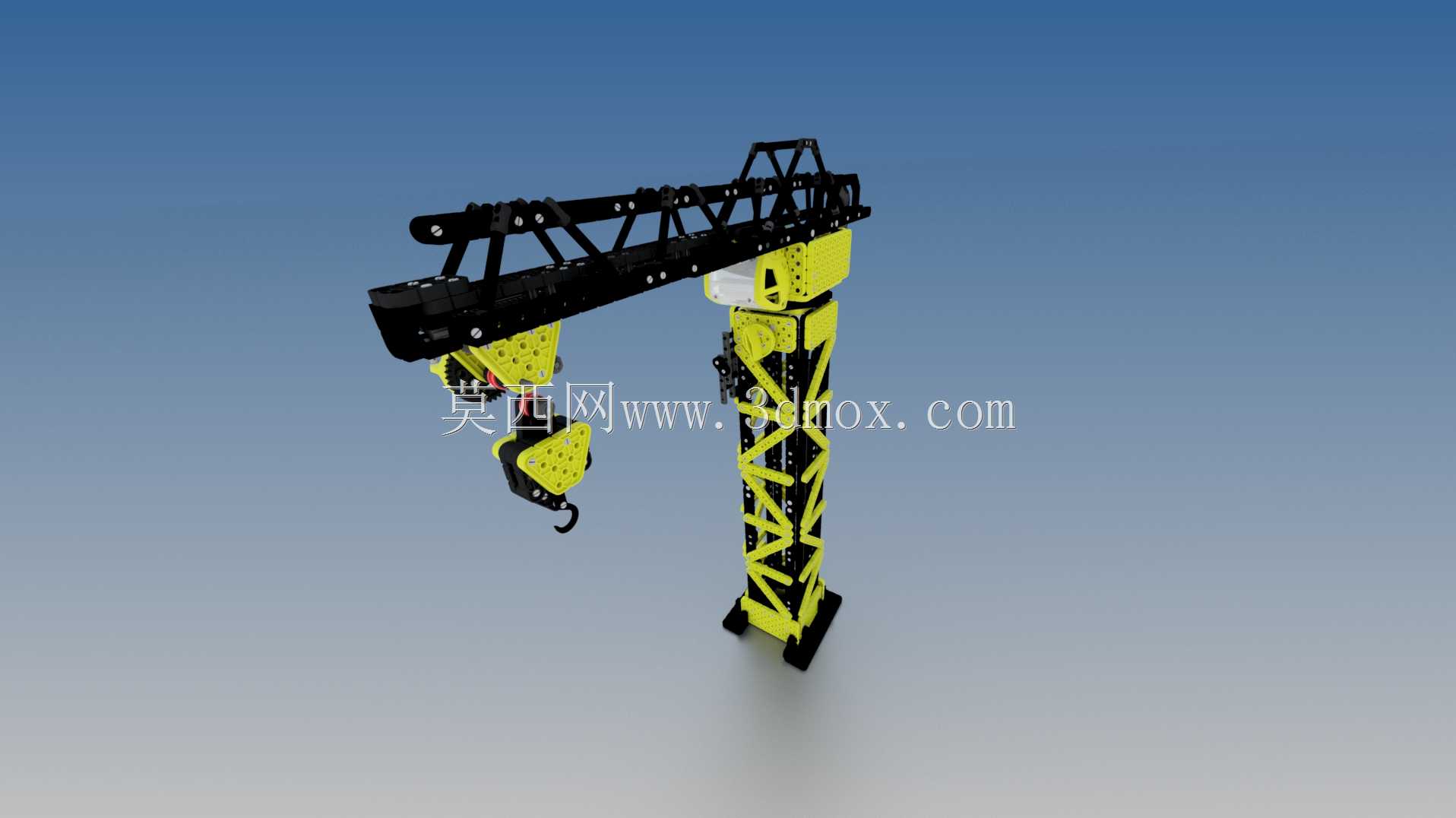

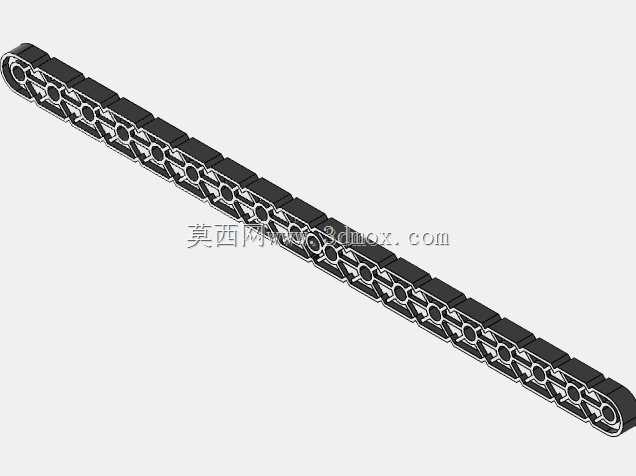

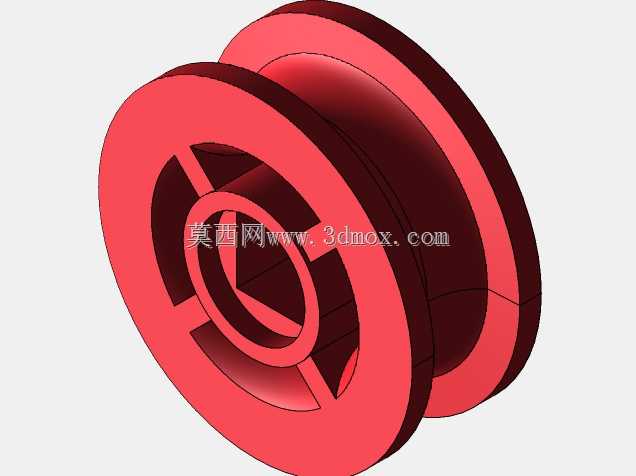

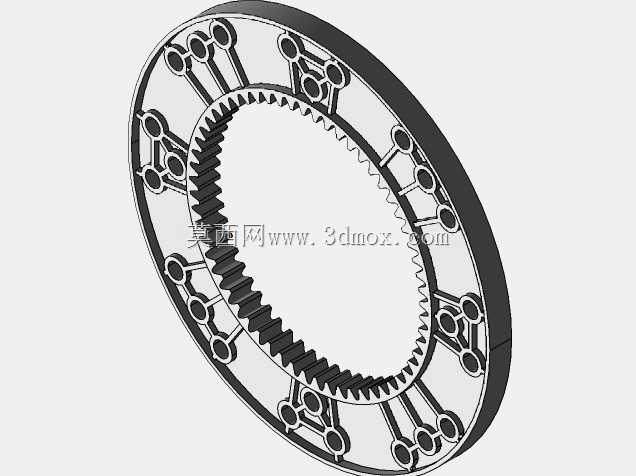

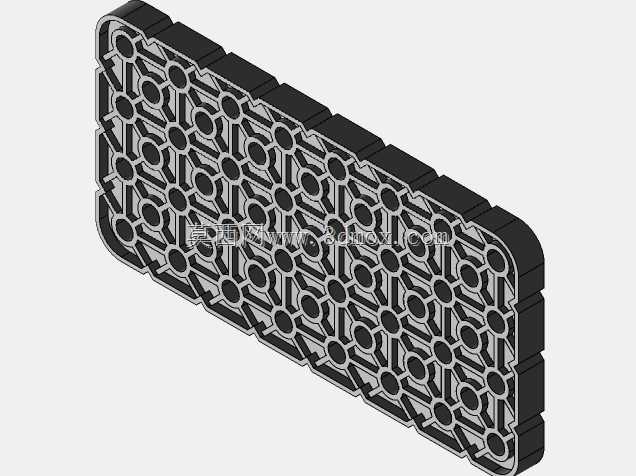

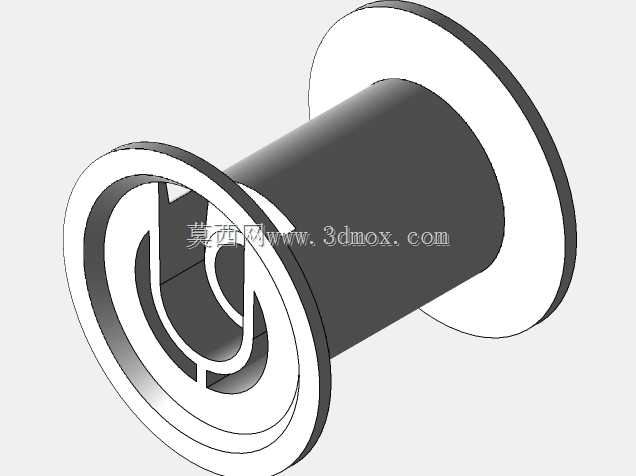

　　这套VEX起重机构的三维结构，核心面向教育竞赛场景与小型吊装作业演示需求，整体采用桁架式塔身作为承载主体，区别于传统实体箱型塔身结构，镂空桁架设计在保证结构刚性的前提下大幅降低了整体自重，适配VEX套件的模块化拼接特性，塔身底部采用方形安装法兰结构，可直接固定在竞赛场地的通用安装基板或者演示台面上，安装边界预留了标准的VEX孔位间距，不需要额外加工转接件即可完成快速装配。从实际作业功能来看，该机构的起重臂采用可俯仰调节的铰接结构，臂身同样沿用桁架式镂空设计，起重臂末端配置了吊钩组件与滑轮组结构，可配合VEX配套的动力模组实现吊重的起升与下降，起重臂的回转支撑结构集成在塔身顶部，可实现360度全周回转作业，

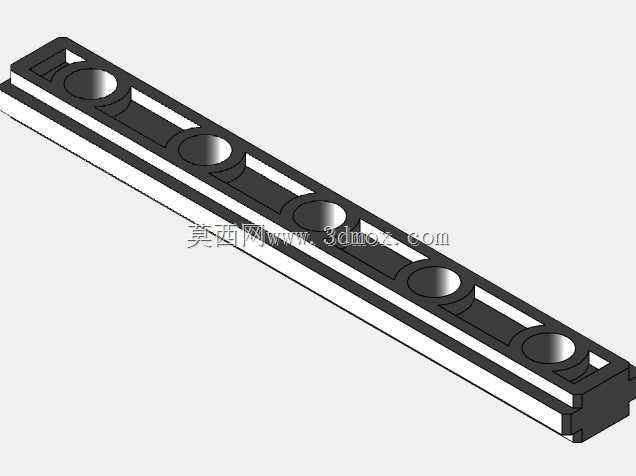

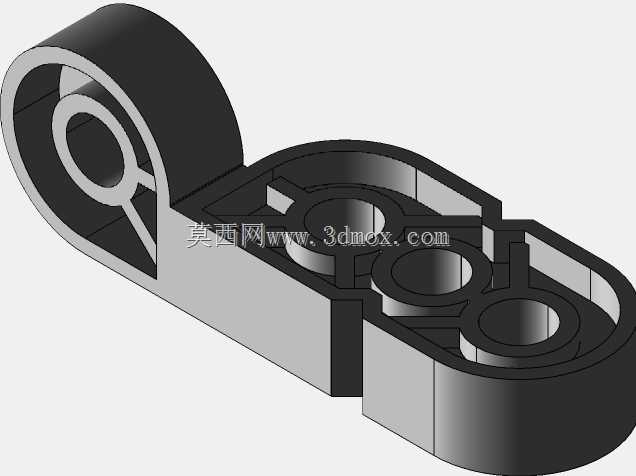

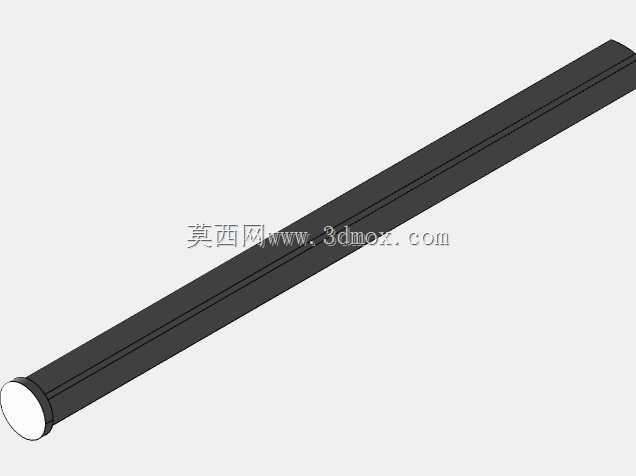

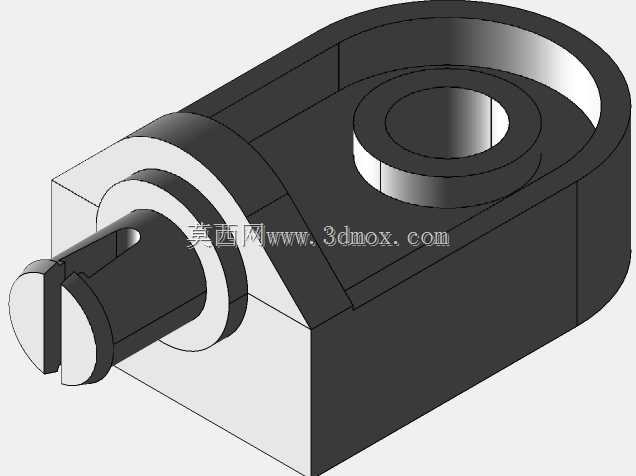

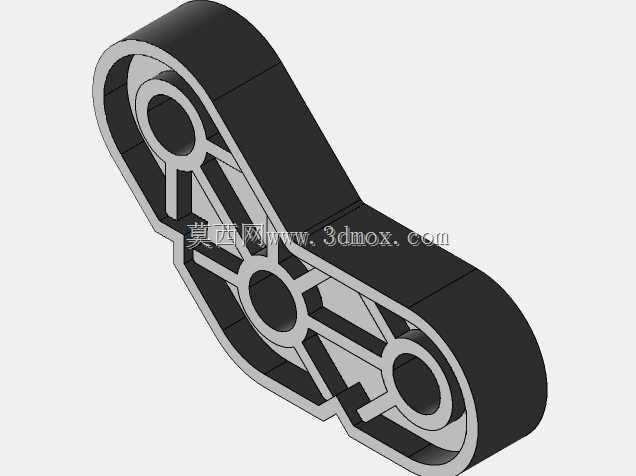

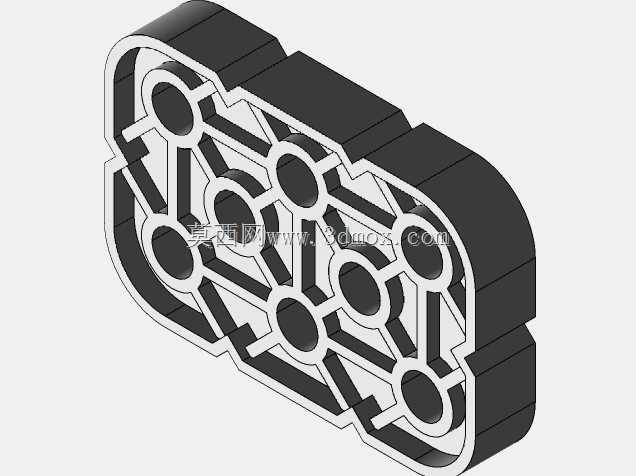

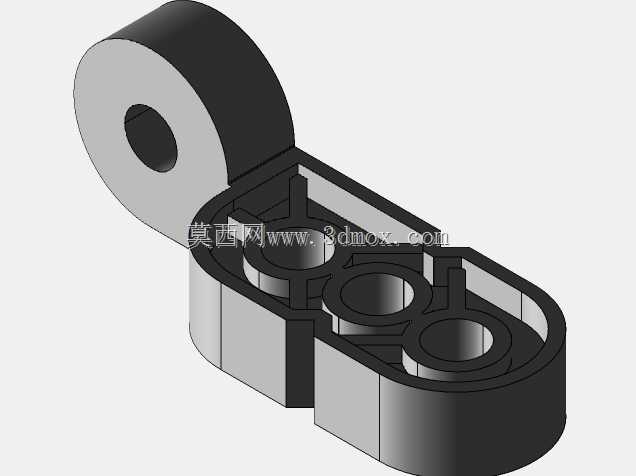

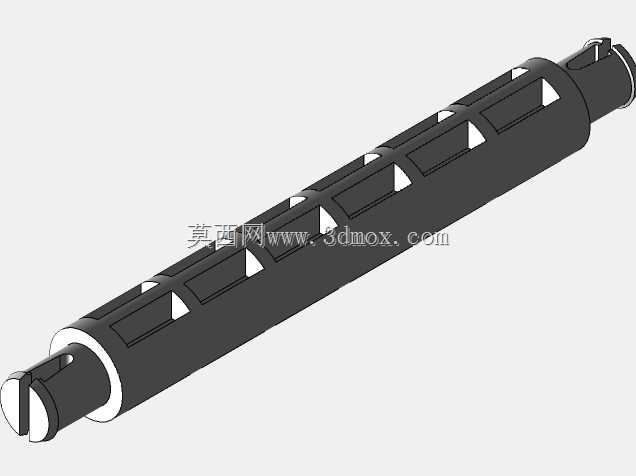

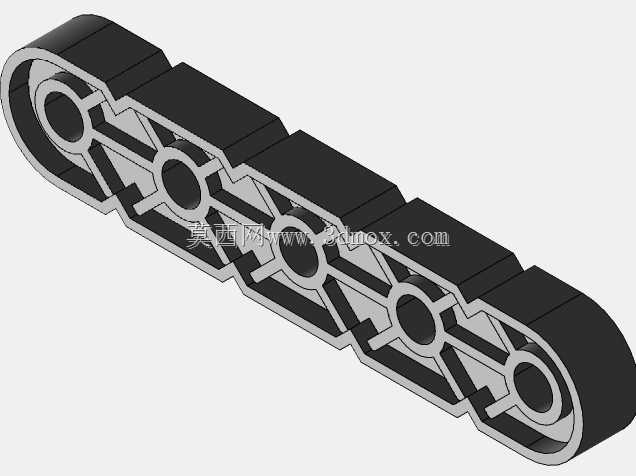

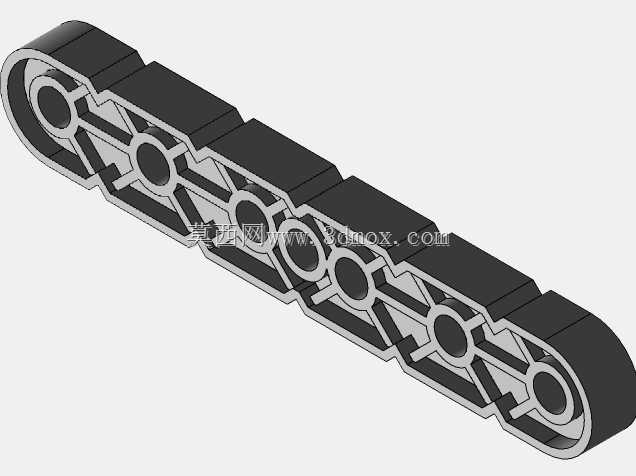

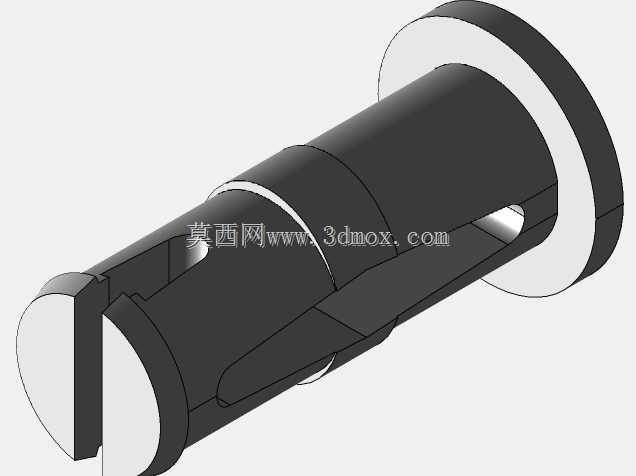

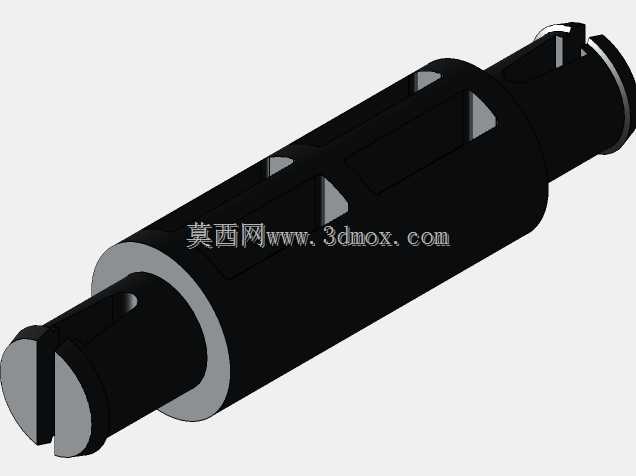

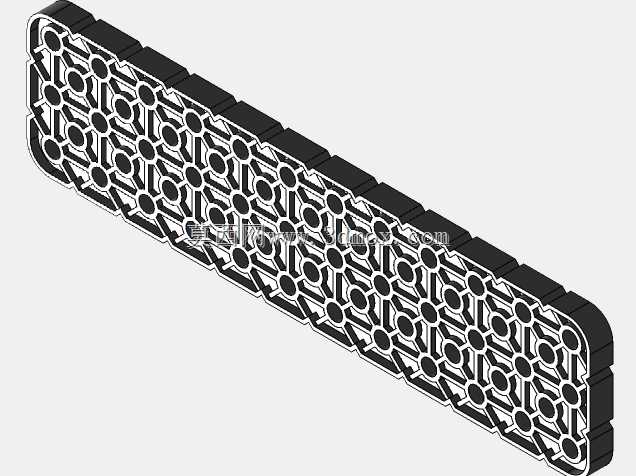

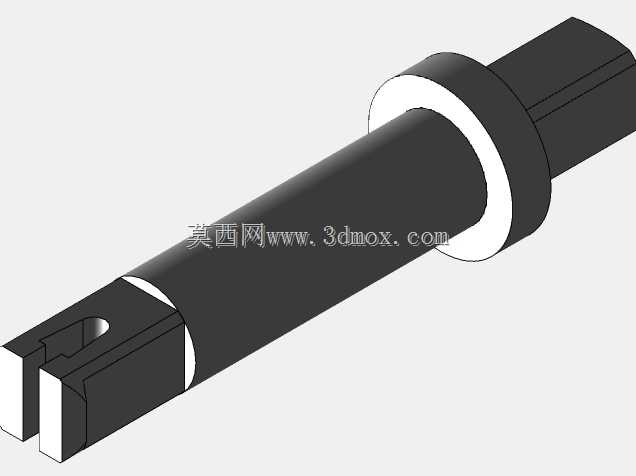

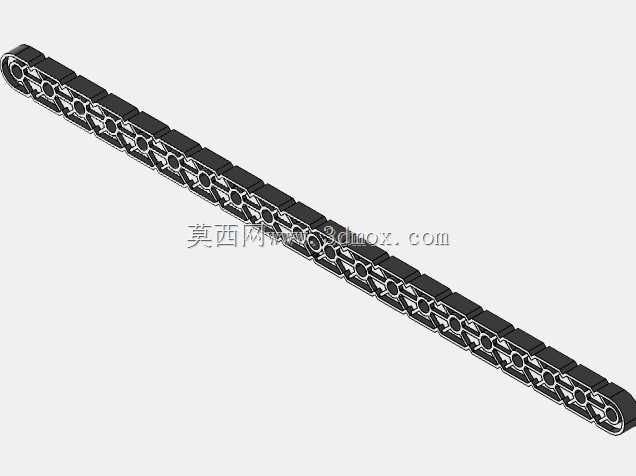

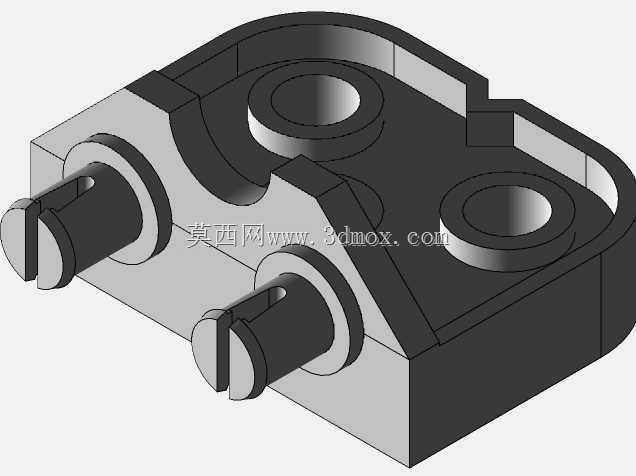

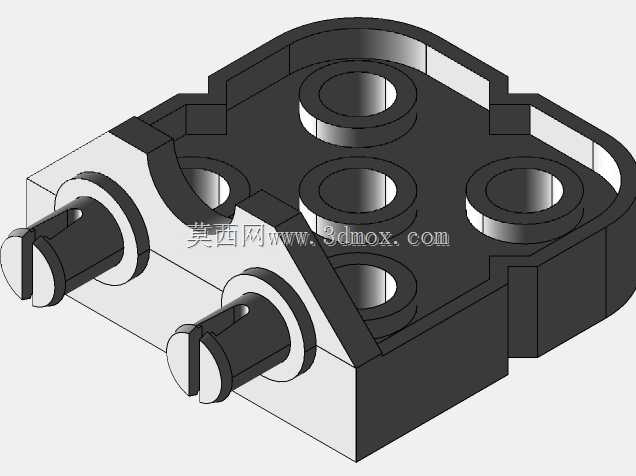

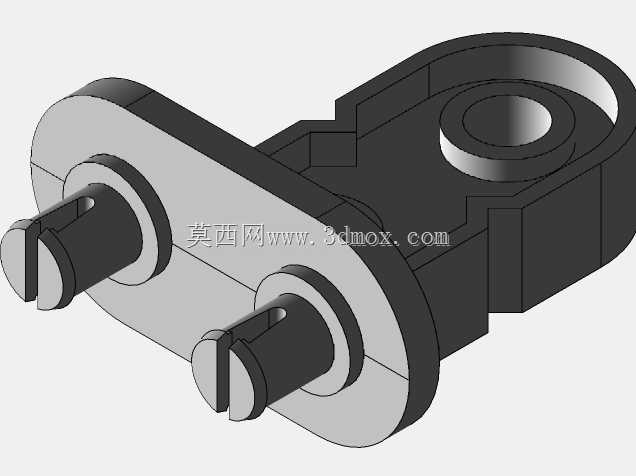

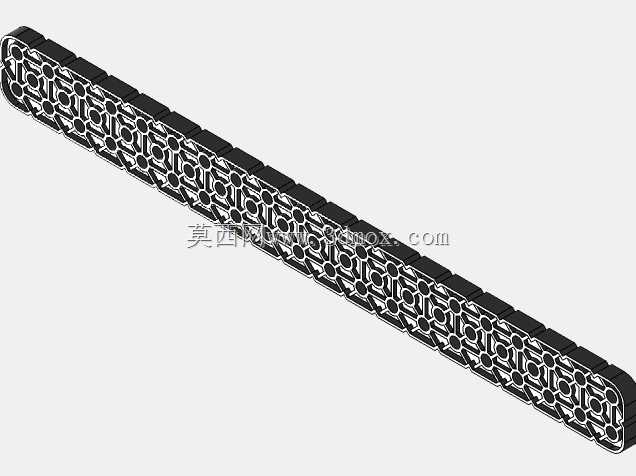

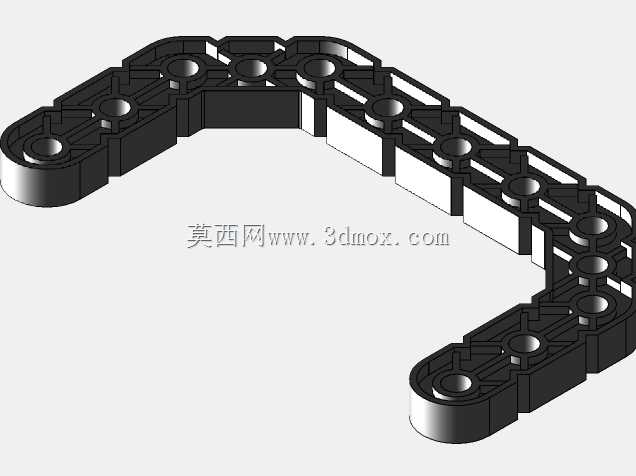

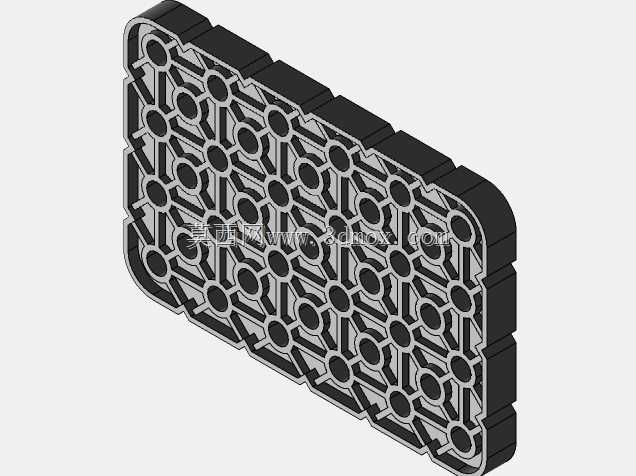

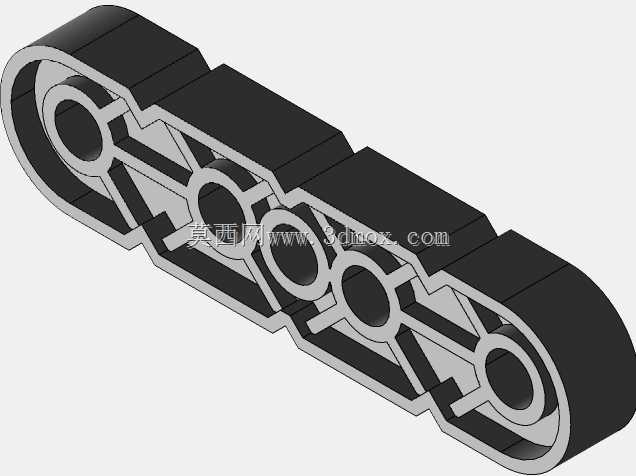

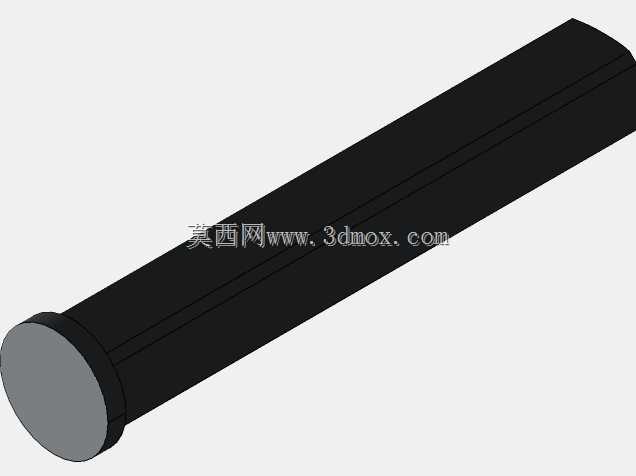

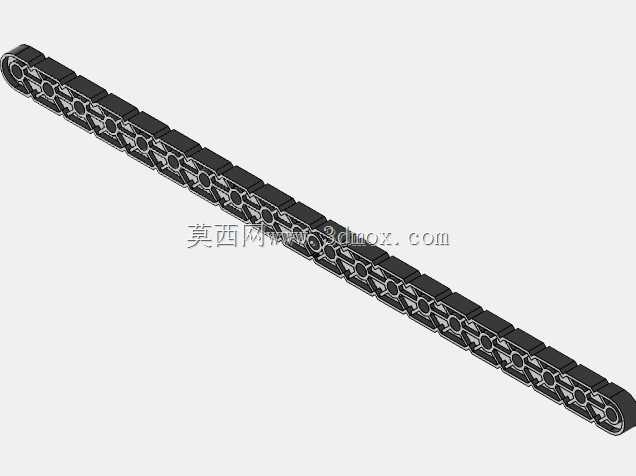

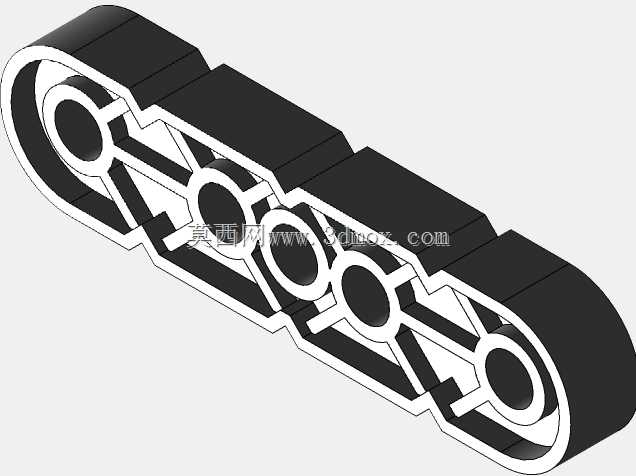

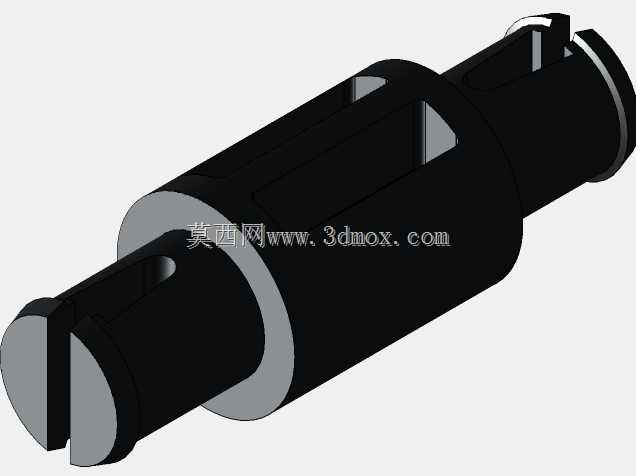

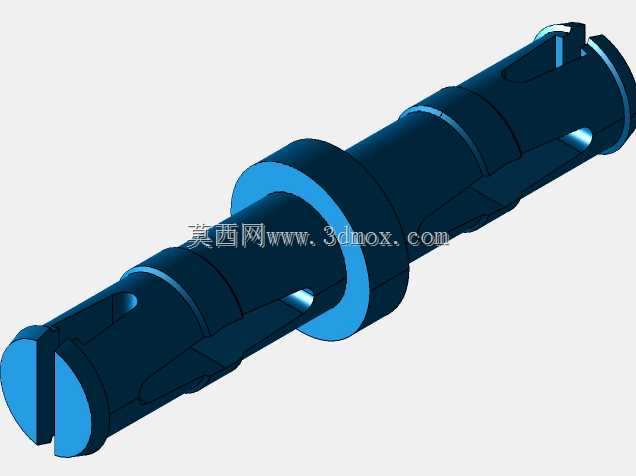

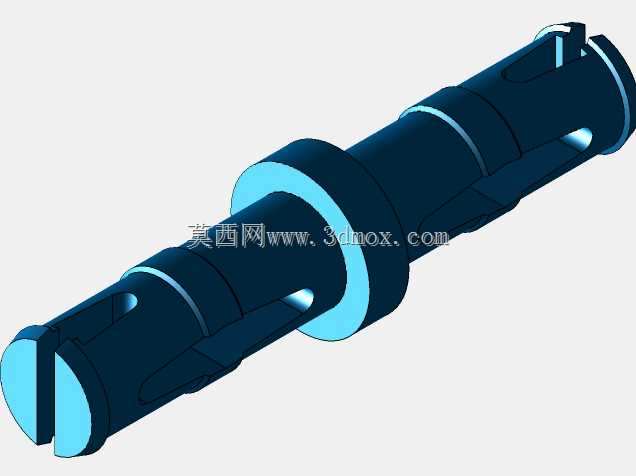

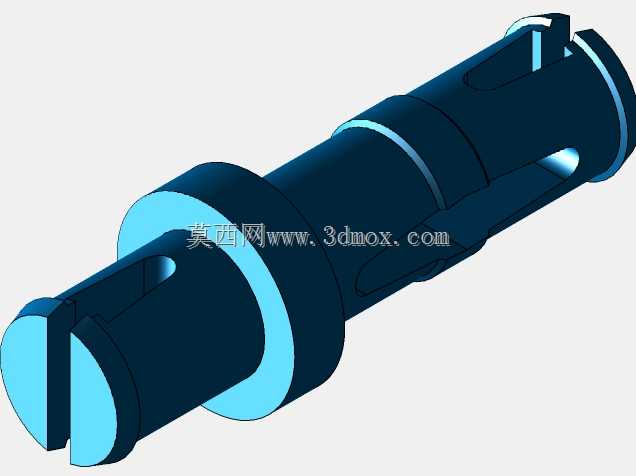

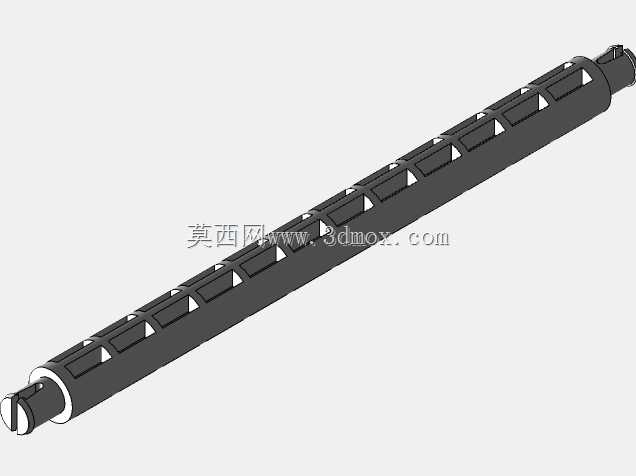

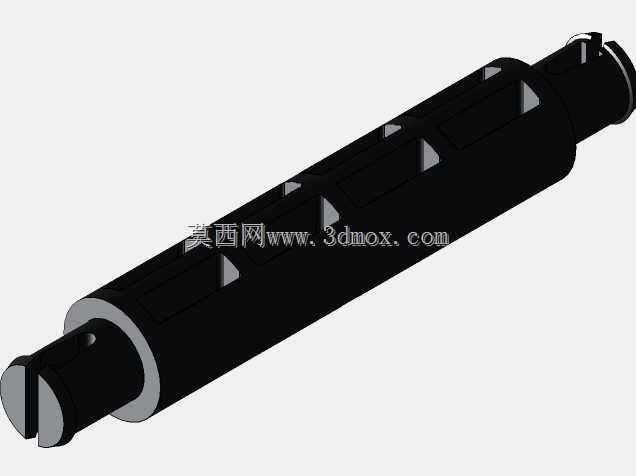

　　覆盖以安装点为圆心的圆形作业范围，在竞赛场景中可完成指定点位的物料拾取、转运、码放任务，在教学演示场景中可直观展示起重机的力传导路径、桁架受力特性、回转机构的运动逻辑。设计思路上完全遵循VEX套件的模块化设计逻辑，所有结构件均采用标准孔位的拼接式设计，没有一体化的异形定制结构，使用者可根据实际作业需求调整起重臂的长度、塔身的高度，通过增减桁架节段即可快速适配不同的作业高度与作业半径要求，结构连接位置均采用标准的轴销与紧固件固定，装配过程不需要特殊工装，徒手即可完成整机的组装与调试。从安装边界来看，塔身底部的方形安装座边长适配VEX标准基板的安装孔距，安装后整机的重心始终落在安装座的支撑范围内，在额定吊重下不会出现倾翻风险，

　　起重臂处于水平最大伸出状态时，前端吊钩的作业半径覆盖范围可满足常规竞赛场地的任务点位要求，臂身俯仰角度调节范围覆盖从水平起吊到大角度仰角收臂的全工况，在收臂状态下整机的横向占用尺寸大幅缩小，方便收纳与转运。在实际应用中，这类小型桁架式起重机构除了作为VEX竞赛的参赛装置，也可作为机械原理教学的演示载体，帮助学习者理解起重设备的载荷传递逻辑：吊重通过吊钩、滑轮组传递到起重臂，再通过起重臂的铰接点传递到塔身桁架结构，最终通过底部安装座将载荷传递到安装基础，整个传力路径上的每个结构件的受力形式都可通过模型直观展示，包括桁架杆件的拉压受力、铰接点的剪切受力、回转支撑的倾覆力矩承载逻辑。结构细节上，起重臂的配重块安装位设置在臂身尾部，

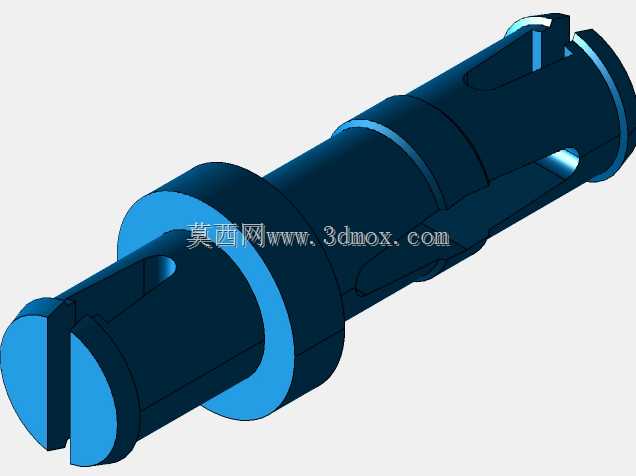

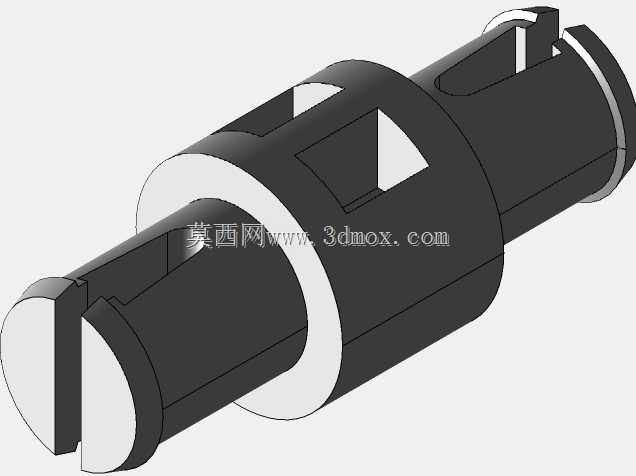

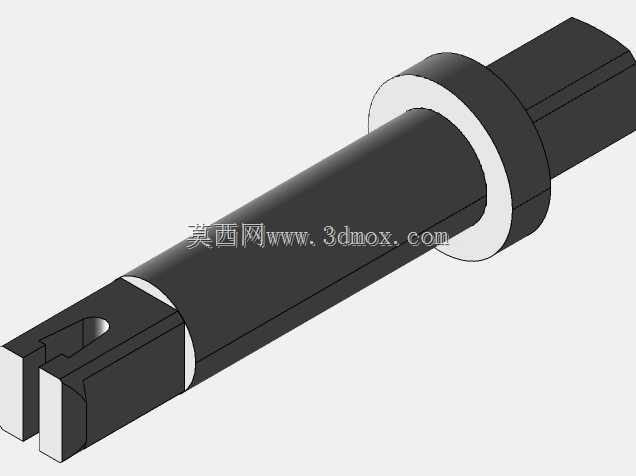

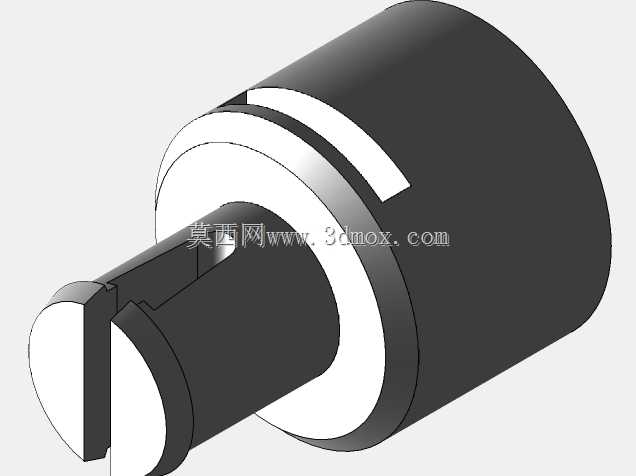

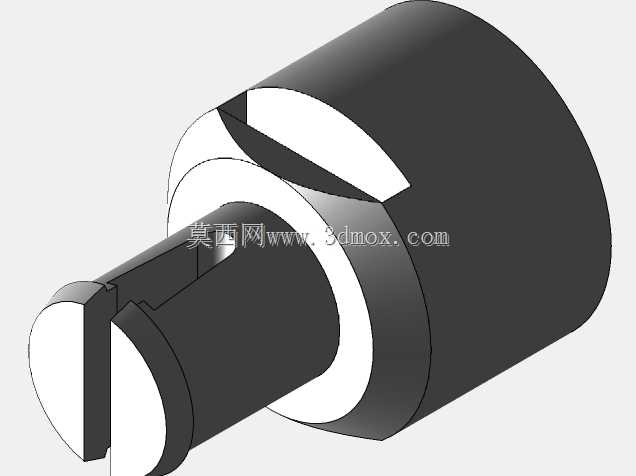

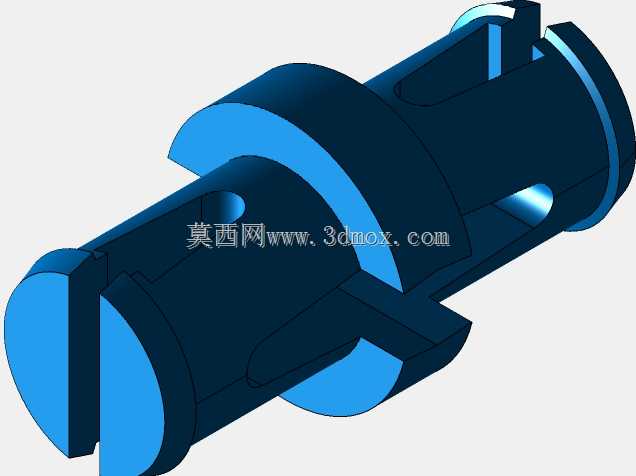

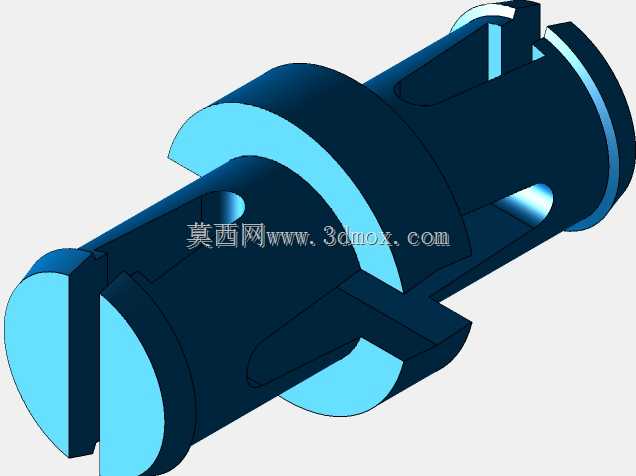

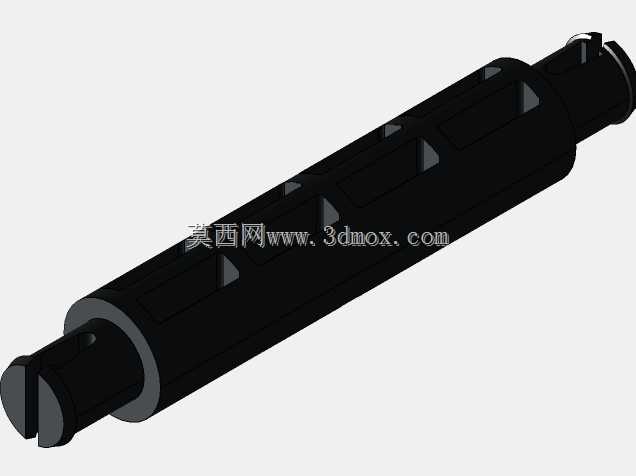

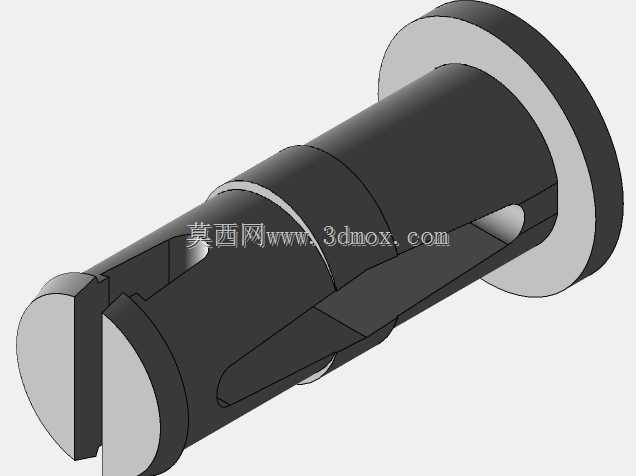

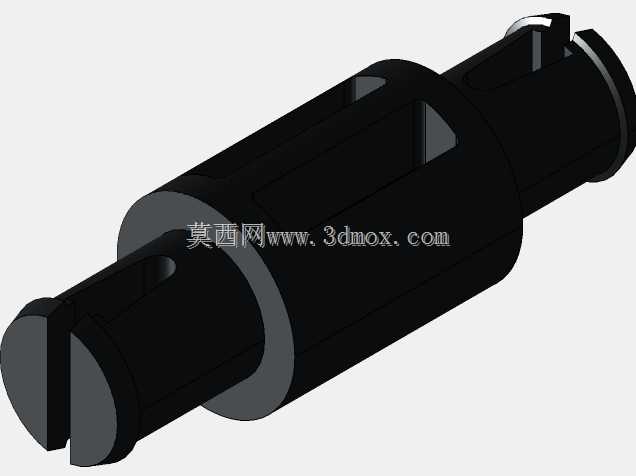

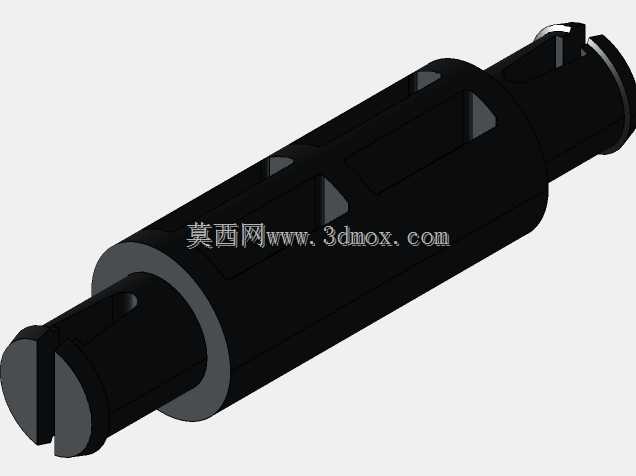

　　与吊钩端的吊重形成力矩平衡，可根据实际吊重大小调整配重块的数量与安装位置，保证起重臂俯仰铰接点的力矩平衡，降低驱动模组的负载，提升作业过程的稳定性，滑轮组的走线槽预留了足够的绳索活动空间，不会出现绳索与结构件的干涉卡滞问题，塔身的桁架节段之间采用定位销+紧固件的双重固定方式，既保证了拼接的同轴度，也避免了起吊作业过程中塔身出现晃动或者节段松脱的问题。
