通风式汽车盘式制动盘结构设计

这款通风式制动盘是汽车盘式制动系统的核心执行部件，主要应用于乘用车、轻型商用车的前轮或四轮制动回路中，配套卡钳总成完成车辆行进过程中的减速、驻车保持以及紧急工况下的制动动作，是保障车辆行驶安全的关键底盘零部件。在实际行车场景中，当驾驶员踩下制动踏板时，制动主缸建立的液压压力会推动卡钳两侧的制动片从两端夹紧制动盘的摩擦工作面，通过摩擦副将车辆行驶的动能转化为热能耗散，以此实现车轮转速的降低直至车辆停稳，相比传统鼓式制动器，这类通风盘结构的散热效率更高，能有效减少长距离连续制动带来的热衰减问题，维持稳定的制动效能。

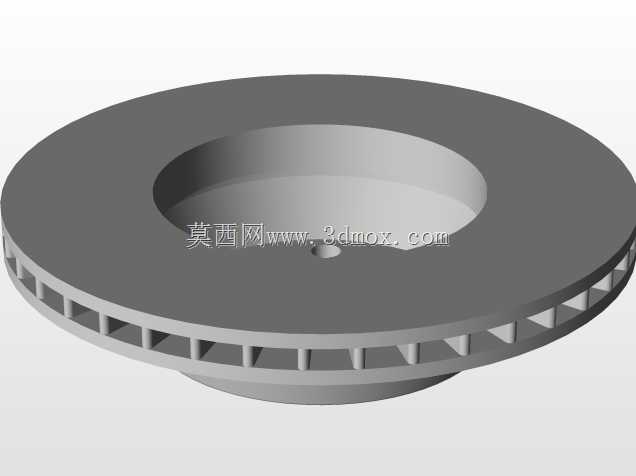

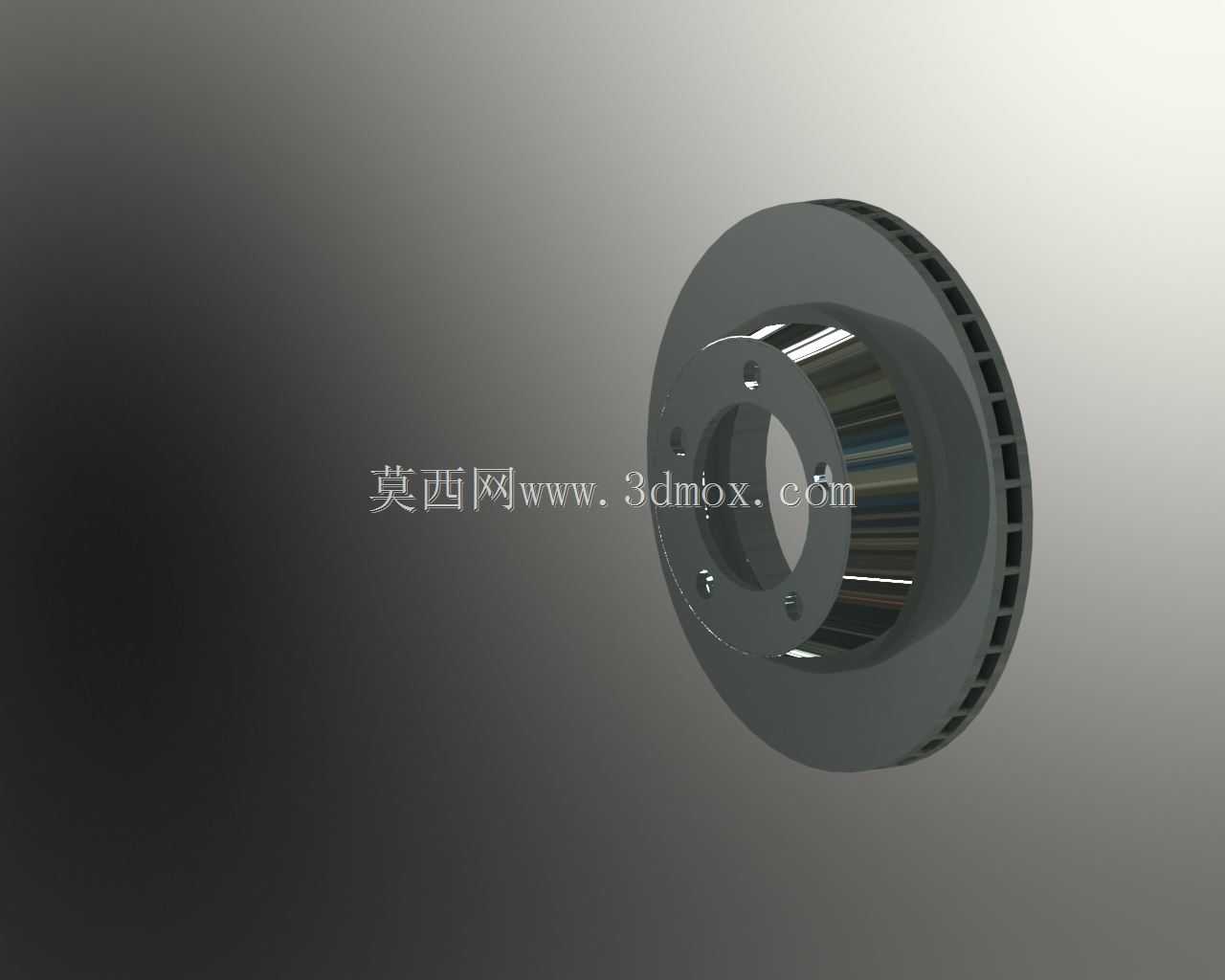

从产品功能特性来看，该制动盘采用双层摩擦环加中间径向通风筋的结构设计，双层摩擦环为制动片提供平整、耐磨的接触工作面，表面加工精度直接影响制动过程的平顺性，可避免制动时出现方向盘抖动、异响等问题；中间的径向通风筋在车轮转动时会形成离心气流，将制动过程中摩擦产生的热量快速带出盘体，大幅降低盘体工作温度，减少高温下制动片摩擦系数下降、盘体热变形开裂的风险。盘体中心的安装毂设置有均匀分布的螺栓安装孔，用于与车轮轮毂、半轴法兰进行刚性连接，保证制动扭矩的可靠传递，安装孔的位置度公差经过严格校核，确保装配后制动盘的端面跳动量控制在合理范围内，避免出现制动拖滞、偏磨等故障。

在设计思路上，这款制动盘优先平衡了制动效能、散热能力与结构强度三者的关系：摩擦环的厚度尺寸根据配套车型的整备质量、最高车速进行匹配，保证足够的摩擦接触面积与磨损余量，满足全生命周期的使用需求；通风筋的排布采用等距径向直筋结构，既可以在盘体旋转时形成顺畅的散热风道，又能为双层摩擦环提供足够的结构支撑，承受制动时的巨大夹紧力与剪切力矩，避免盘体在高强度制动下出现开裂变形。中心安装毂的高度与止口直径严格匹配对应车型的轮毂安装边界，确保装配后制动盘与轮毂的同轴度，安装面的平面度经过精加工处理，保证连接刚性，避免装配应力带来的盘体变形。

从安装边界来看，该制动盘的外径尺寸适配对应尺寸的轮辋内部空间，不会与轮辋、转向节、防尘罩等周边部件发生运动干涉，通风道的进风侧朝向车辆行驶方向，保证行车过程中气流可以顺畅进入通风道带走热量；安装孔的节圆直径与轮毂螺栓分布完全匹配，装配时只需将盘体止口与轮毂定位台肩贴合，拧紧固定螺栓即可完成安装，更换维护时无需对周边部件进行大范围拆解。摩擦工作面的初始粗糙度经过专门设计，既可以保证与新制动片磨合时的贴合速度，又能避免初期磨合阶段出现过度磨损、制动异响的问题，在整个使用寿命周期内，盘体摩擦面的磨损量达到极限值后可直接更换，维护成本较低。
