可折叠便携多功能居家健身器械结构设计

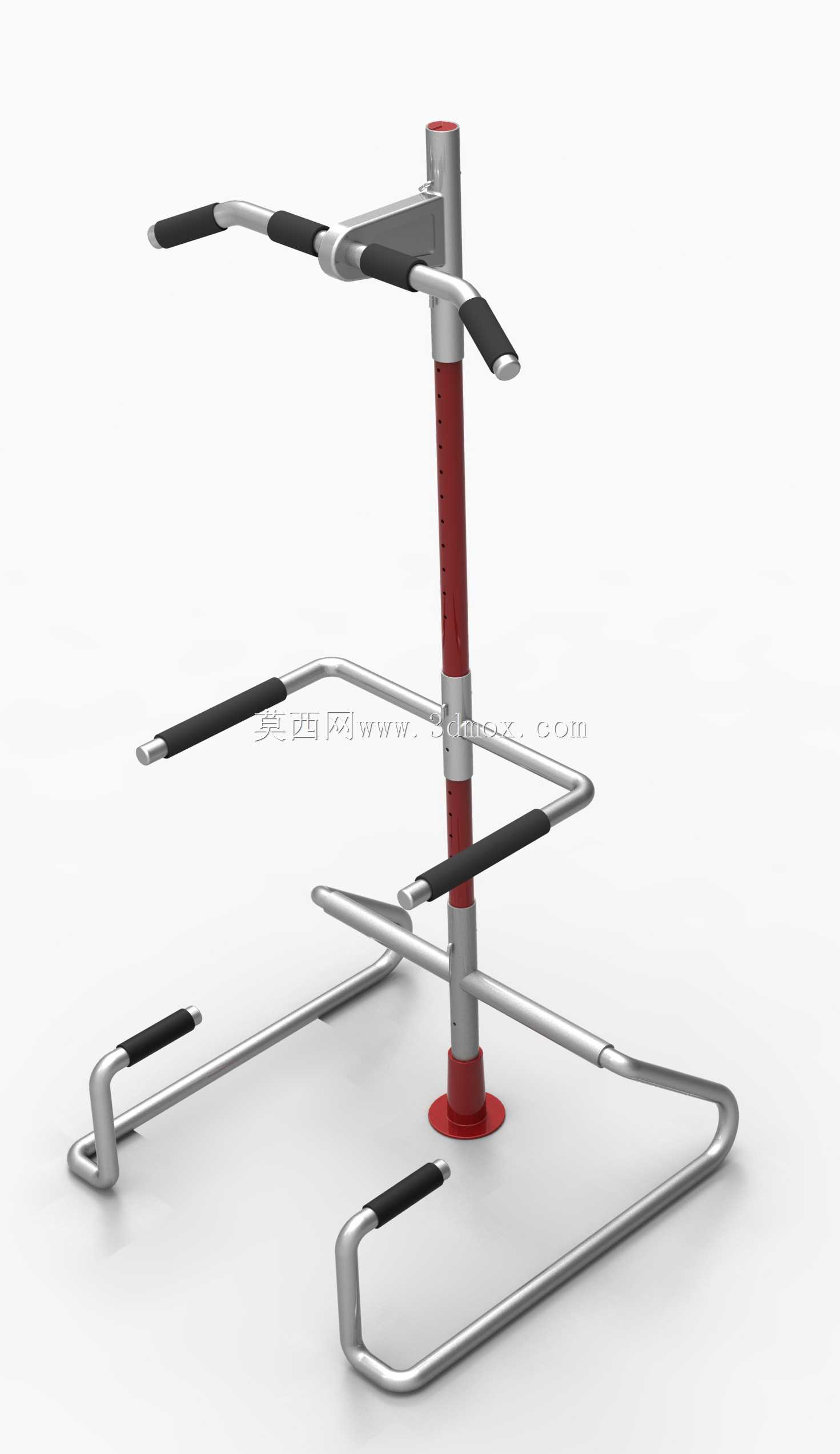

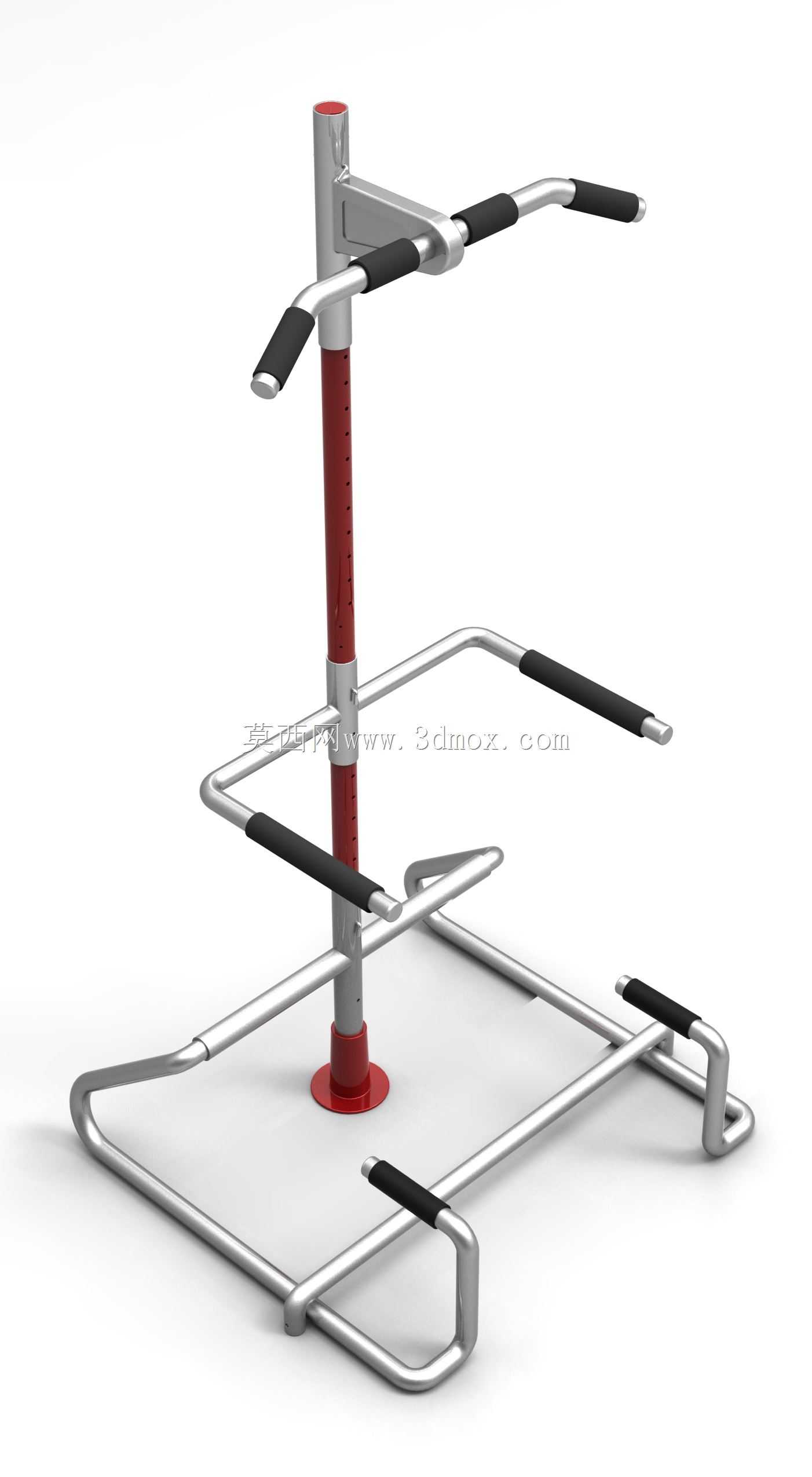

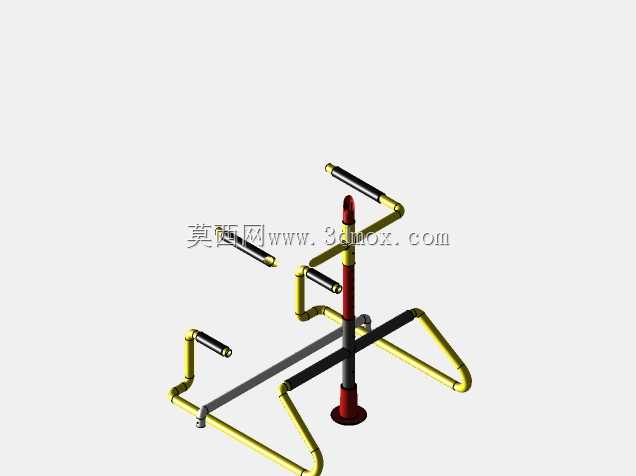

这款便携健身器械主要面向居家健身、户外露营健身、小户型日常锻炼、差旅随身健身等场景设计，解决传统大型健身器材占地空间大、无法移动搬运、安装流程复杂的痛点，无需固定打膨胀螺丝安装，展开即可使用，收纳后可塞入床底、衣柜缝隙、汽车后备箱，适配不同场景的健身需求。设备实际可支持多类自重力量训练动作，高位扶手可完成标准双杠臂屈伸、支撑提膝练腹动作，中层扶手适配不同身高人群做上斜俯卧撑、反向臂屈伸锻炼肱三头肌，底部延伸框架可完成俯身划船、单腿深蹲辅助支撑、弹力带锚点固定等训练，覆盖胸、肩、臂、核心、下肢多肌群的日常锻炼需求，无需额外搭配哑铃、杠铃等配重器材，依靠使用者自重即可完成不同强度的训练，适配新手到进阶健身人群的使用需求。功能设计上采用中心立柱多档位高度调节结构，立柱表面排布等距调节孔位，可根据使用者身高、训练动作类型快速调整扶手高度，调节时仅需插拔快拆锁销即可完成固定，操作无需额外工具；所有扶手位置都包裹防滑泡棉套，避免训练时手滑造成运动损伤，同时提升长时间握持的舒适度；底部框架采用大跨度U型延伸结构，接触地面的四个端点都加装防滑橡胶脚垫，增大与地面的摩擦力，训练时整机不会出现侧翻、滑移的问题，保障使用过程的稳定性。设计思路全程围绕便携、免安装、多功能三个核心方向展开，整体框架采用薄壁圆管弯折焊接成型，在保证结构强度可承载大体重使用者训练载荷的前提下，尽可能降低整机自重，方便单人搬运移动；所有弯折处都做圆弧过渡处理，没有尖锐棱角，避免搬运、使用过程中磕碰划伤；结构上没有多余的零散配件，展开后依靠金属管材的自身结构形变实现自锁，不需要额外组装螺丝、连接件，从收纳状态到可使用状态仅需数十秒即可完成。外形尺寸上，展开状态下底部框架横向跨度约1.2米，纵向延伸长度约0.8米，中心立柱最高调节高度约1.1米，训练时所需的周边安全预留空间仅需1.5米见方，远小于传统固定式双杠、综合训练架的占地需求；收纳状态下可将两侧扶手、底部框架折叠贴合至中心立柱，收纳后整体尺寸约为0.2米见方、长度1.2米，占用空间极小，不管是居家靠墙存放还是车载携带都不会占用过多空间，安装使用时不需要对地面、墙面做任何改造，只要放置在平整的硬质地面上即可正常使用，适配瓷砖、木地板、水泥地、户外草坪等不同地面环境。
