汽车产线用U型转弯辊道输送装置

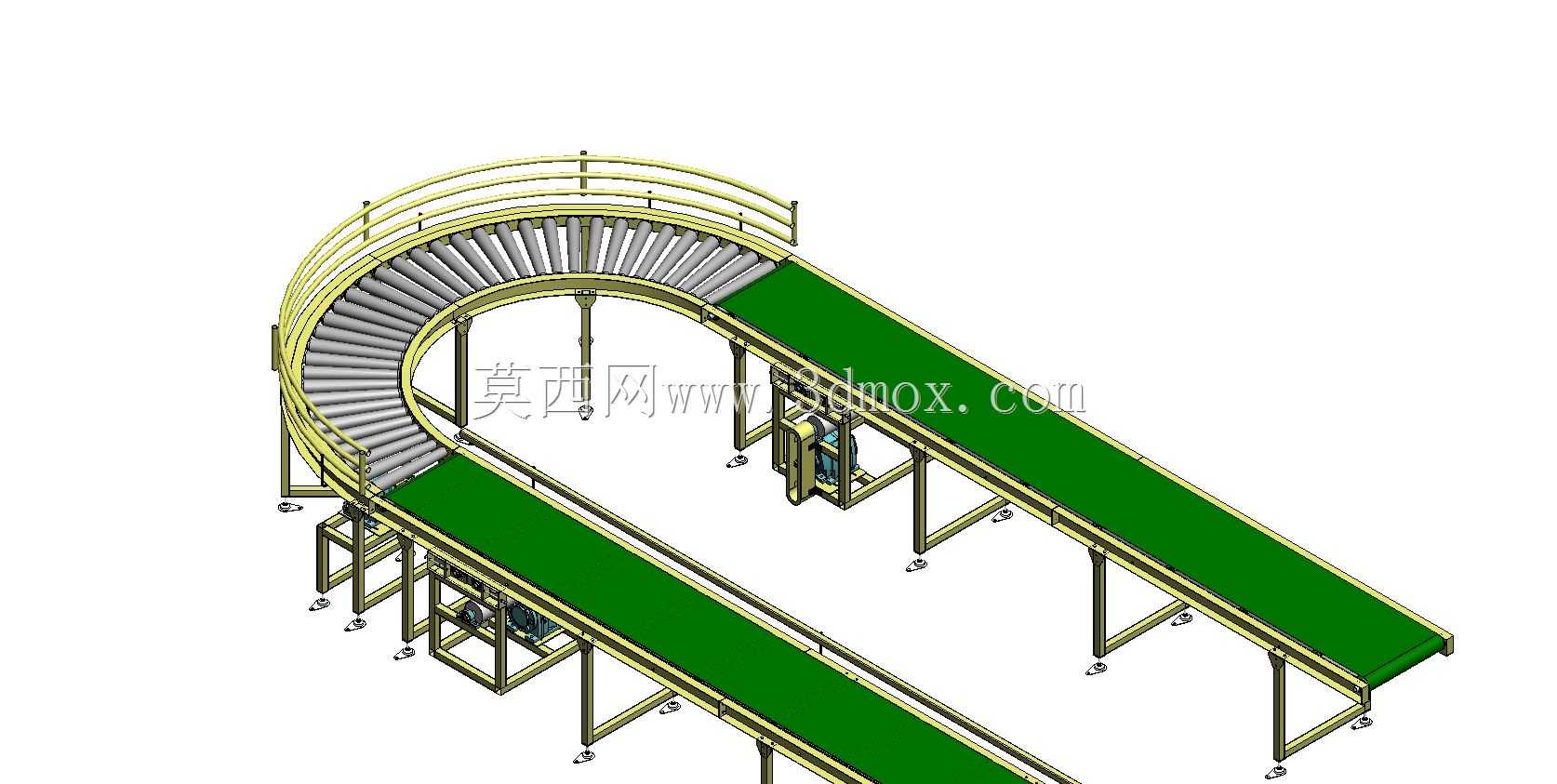

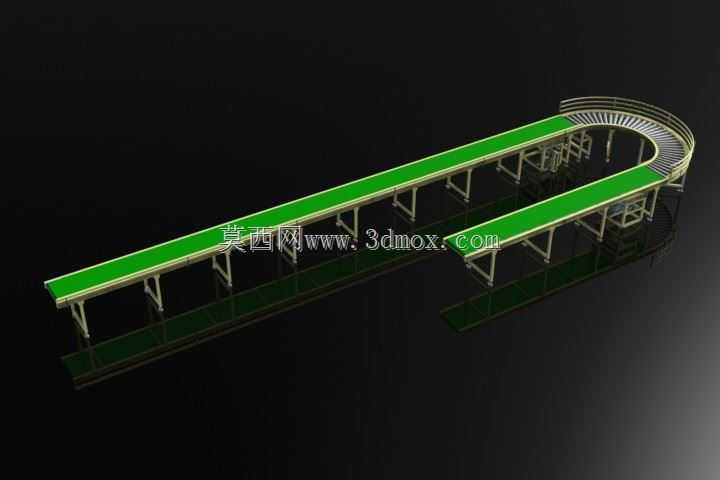

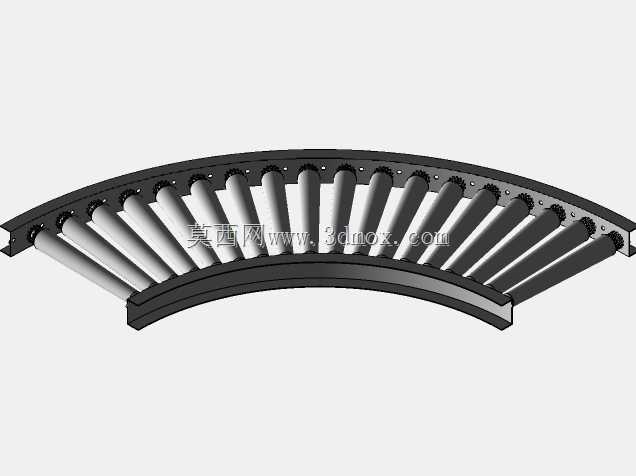

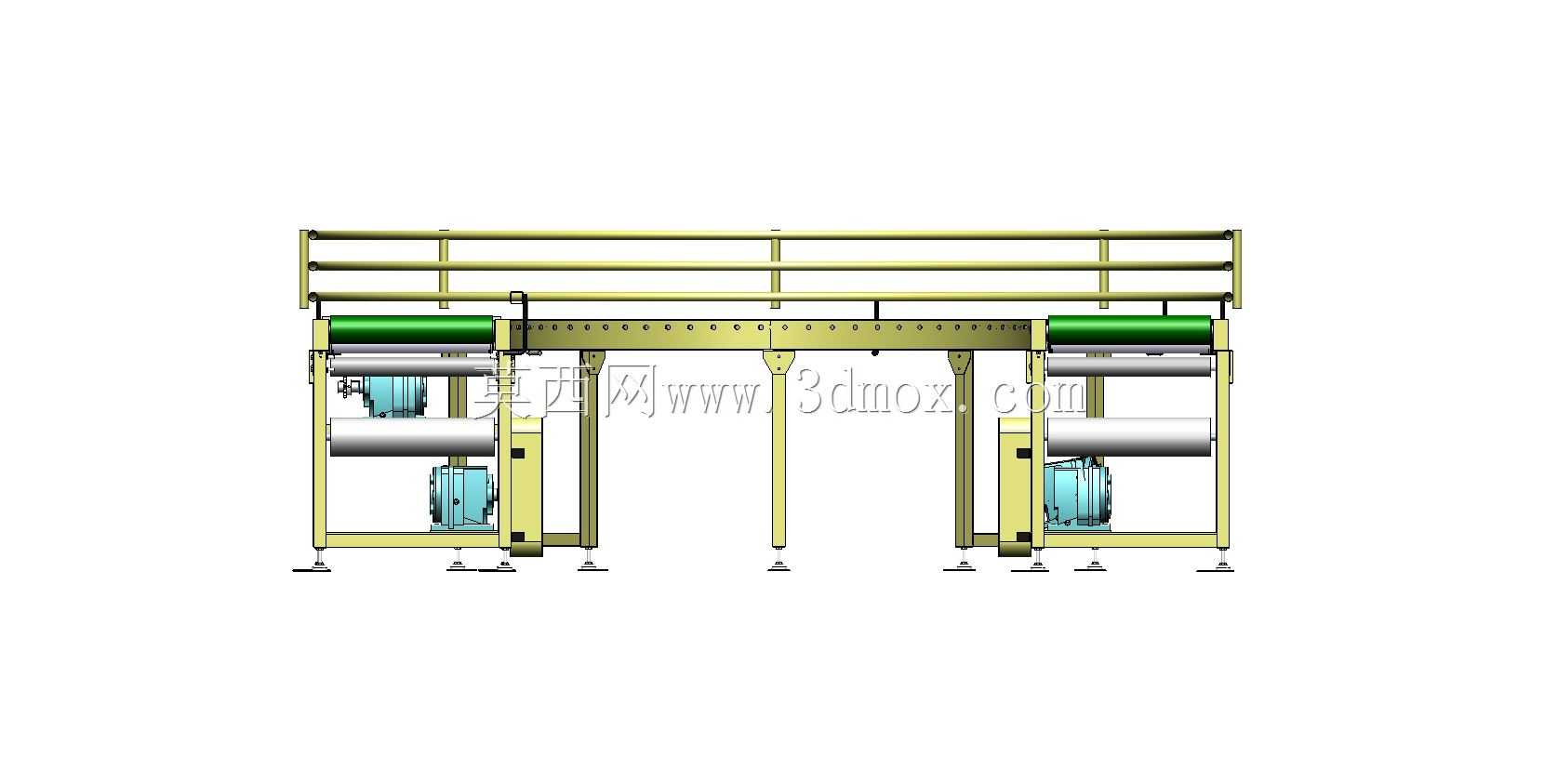

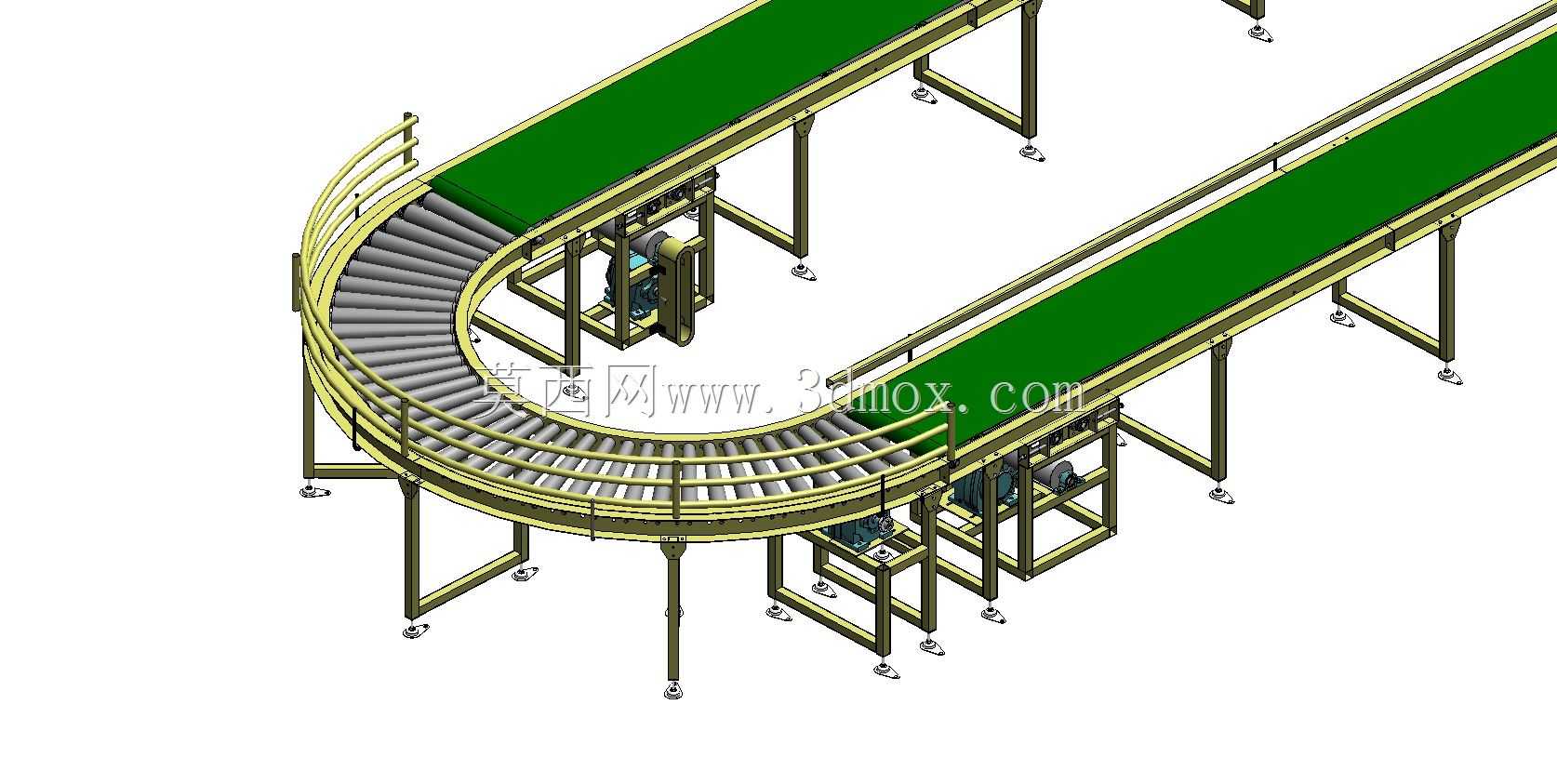

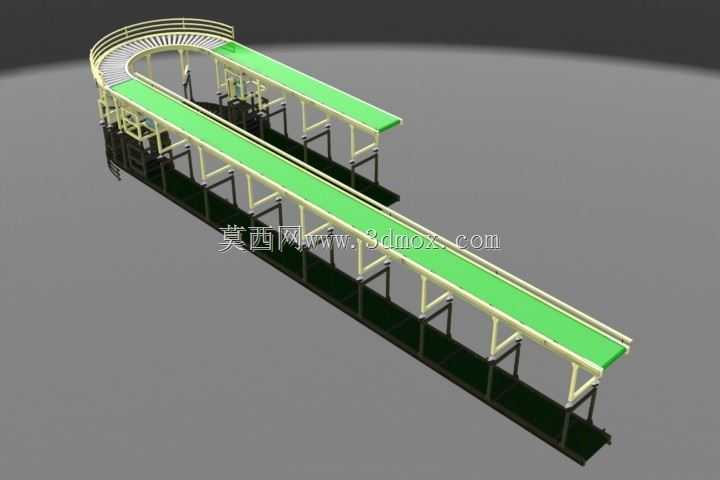

该辊道输送装置主要面向汽车制造工业的生产车间场景设计，可适配焊装、总装等工序间的工件传输需求，解决直线输送路径无法适配车间转角布局的痛点，能够在有限的车间空间内完成工件的转向输送，打通不同工位间的物料流转链路，减少人工转运的作业强度与等待耗时，提升产线整体的流转效率。设备整体采用双直线段搭配180度圆弧转弯段的布局形式，两段直线输送段平行排布，可适配车间内U型布局的产线规划，转弯段采用密集排布的锥形辊筒结构，能够保证工件在转向过程中保持平稳姿态，不会出现偏移、卡滞甚至滑落的问题，输送面采用防滑耐磨的绿色覆面设计，可增大与工件底部的摩擦力，避免输送过程中工件与辊道间出现打滑移位的情况，适配汽车行业常见的金属结构件、分装总成等不同类型工件的传输需求。在功能设计上，该装置采用双交流电机分别驱动两段直线输送段的动力辊筒，转弯段采用无动力从动辊筒结构配合直线段的推送力完成转向，可根据产线的实际生产节拍灵活调整两段输送段的运行速度，搭配负载检测传感器可实时感知输送面上的工件负载状态，当工件到位后可自动触发后续工位的作业信号，实现输送过程与生产工序的联动控制，无需人工额外操作触发。机架部分采用标准化工业铝型材搭配支撑脚架搭建，支撑脚架预留有高度调节余量，可根据现场地面的平整度与对接工位的高度差调整整体安装高度，保证输送面与上下游工位的接驳面保持齐平，设备整体的安装边界可根据车间的实际可用空间调整直线段的延伸长度，转弯段的转弯半径经过精准测算，可保证常规尺寸的汽车零部件在转向过程中不会与周边防护结构发生剐蹭，两侧可根据需求加装防护挡边，进一步提升输送过程的安全性。整套装置的结构设计充分考虑了车间日常运维的便利性，辊筒部分采用快拆式安装结构，出现磨损故障时可快速单独更换，无需拆解整段机架，驱动电机布置在机架下方的预留安装位，不占用上部输送空间，同时便于日常的检修与保养，整体结构稳定可靠，可适配车间长时间连续运行的生产需求，能够有效衔接不同工序间的作业流程，帮助生产车间实现物料传输的自动化流转，减少人工搬运环节的作业风险与人力投入。
