倾斜式工业皮带输送设备结构设计

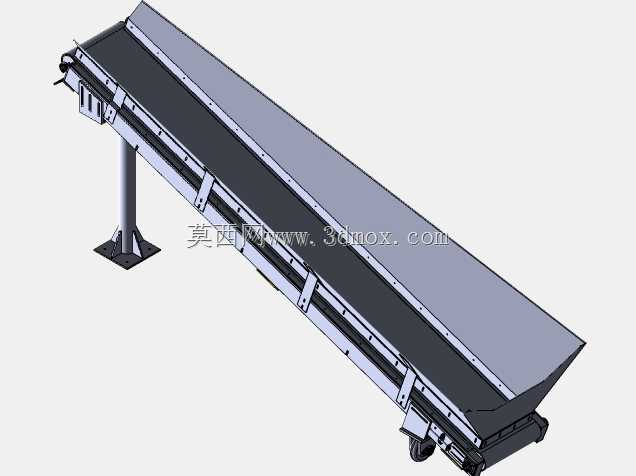

这款倾斜布置的带式输送设备，主要面向生产车间内不同高度工位间的散料、小件成品的连续转运需求，常见应用在五金加工车间的工序间工件流转、食品加工线的原料提升输送、包装产线的成品向打包工位的送料、仓储分拣环节的货件爬坡输送场景，能够替代人工完成不同高程差之间的物料传递，大幅降低车间内人工搬运的劳动强度，减少物料转运过程中的磕碰损伤，提升连续生产的流转效率。设备整体采用单立柱支撑的倾斜布置形式，进料端设置在低位，对应上料工位的操作高度，出料端延伸至高位，可直接对接后续加工设备、料仓或者分拣台的进料口，无需额外搭建过渡衔接结构。设备的核心承载输送部件采用宽幅平皮带结构，皮带两侧设置有连续的挡边结构，能够避免倾斜输送过程中散状物料、小件工件从皮带侧边滑落，进料端设置有扩口式导料槽，能够引导上料时的物料准确落到皮带中部，减少物料撒漏的情况。支撑结构采用方管焊接成型的机架，搭配单根落地式支撑立柱，立柱底部设置方形安装法兰盘，可通过膨胀螺栓直接固定在车间水泥地面上，安装时无需复杂的地基施工，仅需调整立柱的固定位置即可适配现场的安装空间，机架整体的倾斜角度经过优化，既能够保证物料在皮带上不会因为倾角过大出现下滑，又能尽可能压缩设备的水平占用长度，适配车间内有限的安装空间。驱动端设置在设备的高位出料侧，能够增大皮带与驱动辊的包角，提升传动效率，避免皮带重载输送时出现打滑的问题，张紧结构设置在低位进料端的辊筒处，可通过调节螺栓调整辊筒的前后位置，实现皮带张紧度的调整，补偿皮带长期运行后出现的拉伸变形，延长皮带的使用寿命。设备两侧的机架上设置有连续的安装孔位，可根据实际使用需求加装侧边挡板、光电检测支架、急停按钮盒等附属配件，适配不同生产场景的定制化需求，整体结构模块化程度高，后期维护时可快速拆卸更换磨损的皮带、辊筒等易损部件，降低设备的运维成本。
