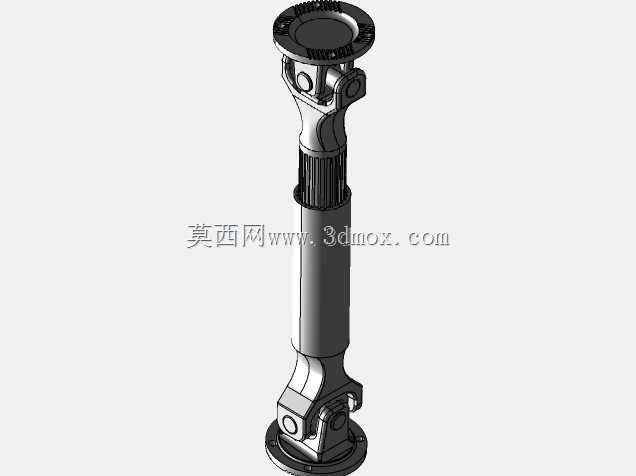

汽车传动系统用可伸缩式万向传动轴结构

该万向传动轴结构主要应用于各类搭载手动、自动变速箱的乘用车辆、商用载货车辆以及工程作业车辆的动力传递链路中，布置在变速箱输出端与驱动桥主减速器输入端之间，核心作用是在变速箱与驱动桥存在相对位置变动、轴线存在夹角偏差的工况下，持续稳定传递发动机输出的旋转扭矩，避免动力传输中断或出现传动冲击。在车辆实际行驶过程中，悬挂系统会随路面起伏产生持续的跳动变形，变速箱固定在车架上的位置与驱动桥随桥体上下摆动的位置会不断发生相对位移，同时两者的传动轴线也会出现动态的夹角变化，普通刚性轴无法适配这种持续变动的连接需求，而这款带双万向节结构的可伸缩传动轴，恰好能通过两端十字轴万向节的角度补偿能力，配合中段花键副的轴向伸缩能力，完美适配这种动态工况下的动力传递需求。从功能特性来看，两端的十字轴万向节可实现最大二十余度的轴线偏角补偿，能够覆盖车辆满载、空载、极限颠簸等全工况下的轴线夹角变化范围，保证扭矩传递过程中不会出现卡滞、传动效率骤降的问题；中段的花键伸缩结构采用渐开线花键配合，滑动阻力小、承载能力强，可在一定范围内自由调整传动轴的总长度，适配悬挂跳动带来的轴向距离变化，同时花键配合处做了耐磨涂层处理，可长期承受往复滑动带来的磨损，延长部件使用寿命。两端的连接法兰采用端面齿定位配合螺栓紧固的结构，安装时可保证与对接法兰的同轴度，传递大扭矩时不会出现连接松动、法兰错位的问题，法兰盘上的螺栓孔位按照主流商用车变速箱输出端的通用安装边界设计，可直接适配多款不同排量的变速箱与驱动桥对接需求。在设计思路上，整体采用等长双万向节的布置方案，可保证两端连接轴的转速始终保持同步，避免单万向节传动带来的转速周期性波动问题，减少传动过程中的振动与噪音，提升整车行驶的平顺性；轴管部分采用空心薄壁合金钢结构，在保证整体扭转强度、临界转速满足设计要求的前提下，尽可能降低部件自重，减少传动系统的转动惯量，提升动力响应速度；十字轴的轴颈处配置了密封式滚针轴承，可长期储存润滑脂，阻挡外界泥水、粉尘进入轴承内部，降低日常维护的频率。从安装边界来看，传动轴最短安装长度适配车辆空载静止状态下的变速箱与驱动桥间距，最大伸缩量可覆盖悬挂极限压缩、极限拉伸时的距离变化范围，法兰盘的外径、螺栓孔分布圆直径、螺栓孔直径均按照行业通用安装尺寸设计，安装时无需额外改动对接部件的结构，直接对位紧固即可完成装配，轴管的外径尺寸经过严格校核，在最大跳动行程内不会与周边的车架横梁、排气管道、车身底板等部件发生运动干涉，保证全行程内的运行安全。
