乘用车铝合金轮毂结构三维设计

　　汽车轮辋作为整车行走系统的核心承载部件，直接关联行驶过程中的载荷传递、转向响应与制动安全，在乘用车、商用运输车乃至特种工程车辆的底盘系统中都占据不可替代的位置。日常行驶场景里，轮辋需要承接来自车身的垂直静载荷，还要应对加速、制动时的纵向冲击，以及转向、过弯时的横向侧向力，甚至在经过颠簸路面、减速带时承受瞬时的交变冲击载荷，这就要求其结构设计必须在强度、刚度与轻量化之间找到精准的平衡点。

　　从结构功能来看，这款轮辋采用主流的深槽轮辋结构形式，轮缘位置做了加厚过渡处理，能够避免轮胎拆装过程中出现刚性磕碰损伤，同时在轮胎充气后提供足够的抱紧力，防止高速行驶时轮胎脱圈引发安全事故。中心安装孔采用台阶式定位设计，与车桥轮毂轴头的配合公差控制在过渡配合区间，既保证安装时的同轴度精度，避免高速转动时出现动平衡超差引发的方向盘抖动问题，也能让日常维修拆装过程更顺畅，不会出现配合过紧导致的拆卸困难。围绕中心孔均匀分布的螺栓孔位置，做了局部的沉台加厚结构，分散螺栓紧固时的局部压应力，避免长期使用后螺栓孔周边出现应力集中导致的微裂纹扩展。

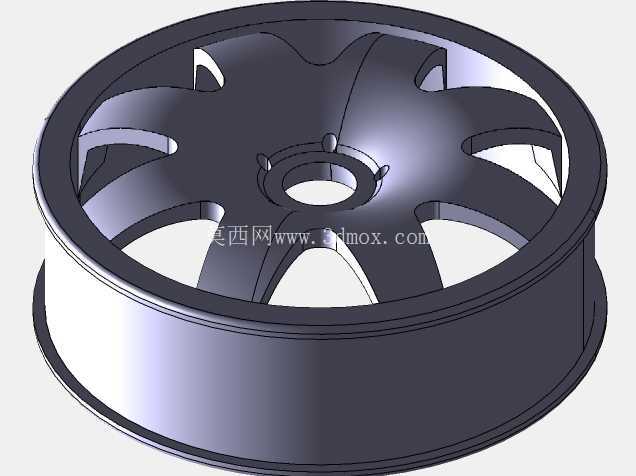

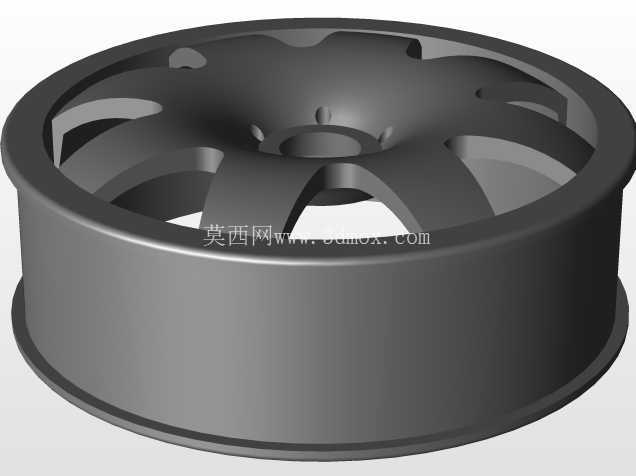

　　轮辐部分采用七辐式对称布局，每根轮辐的截面从中心安装盘位置向外缘轮辋位置做渐变式收窄，同时辐条背面设计有内凹的减重槽，在不降低整体抗弯截面模量的前提下尽可能削减非承载区域的材料厚度，既降低了轮辋整体的簧下质量，提升整车的悬挂响应速度与燃油经济性，也让辐条之间留出了足够的通风间隙，能够在车辆行驶过程中引导气流穿过，带走制动盘、制动片摩擦产生的热量，避免长时间制动时出现热衰减导致制动效能下降。辐条与轮辋的连接位置做了大圆弧过渡处理，消除直角结构带来的应力集中点，在承受冲击载荷时能够让应力沿着圆弧面均匀分散，不会在连接位置出现应力峰值导致的结构断裂。

　　设计过程中首先要明确安装边界尺寸：轮辋的名义直径需要匹配对应规格的子午线轮胎，轮辋宽度要符合轮胎断面宽度的适配区间，中心孔直径、螺栓孔分布圆直径、螺栓孔数量与规格必须完全对应目标车型的轮毂轴头参数，不能出现安装干涉。偏距参数的设定需要结合整车的轮距设计、转向节的运动包络来确定，保证轮辋在转向极限位置、悬挂上下跳动全行程内，都不会与翼子板内衬、刹车卡钳、减震器等周边部件发生剐蹭。轮辋的气门嘴开孔位置设置在两辐条之间的轮辋槽底位置，避开高应力区域，同时预留足够的空间方便胎压监测传感器的安装与后期充气操作。

　　从实际应用场景出发，这款轮辋的结构设计兼顾了日常城市通勤的舒适性需求与高速行驶的稳定性要求，表面的高光切削面设计不仅提升了外观质感，也让表面的清洁维护更便捷。在建模过程中，所有的圆角、拔模角度都按照实际锻造、机加工的工艺要求设置，轮辐表面的曲面做了连续的曲率过渡，既满足外观的流线型要求，也保证后续模具加工、表面处理工序的可行性，不会出现曲率突变导致的加工刀痕或者喷涂流挂问题。针对动平衡要求，整个轮辋的质量分布围绕旋转中心做了对称优化，尽可能减少后期装配时需要添加的平衡块重量，提升高速转动时的平稳性。
