沉头十字槽机螺钉紧固件结构设计

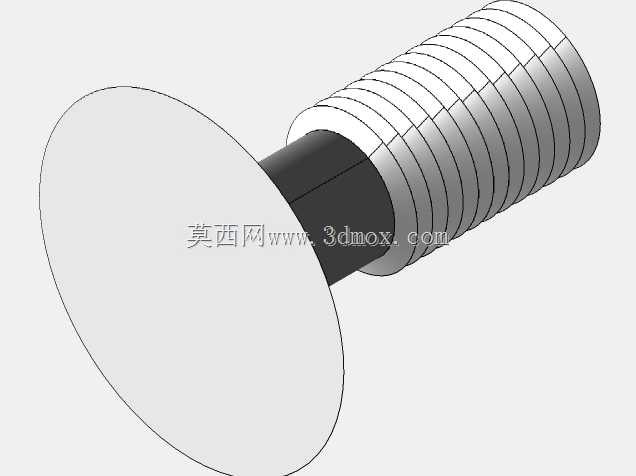

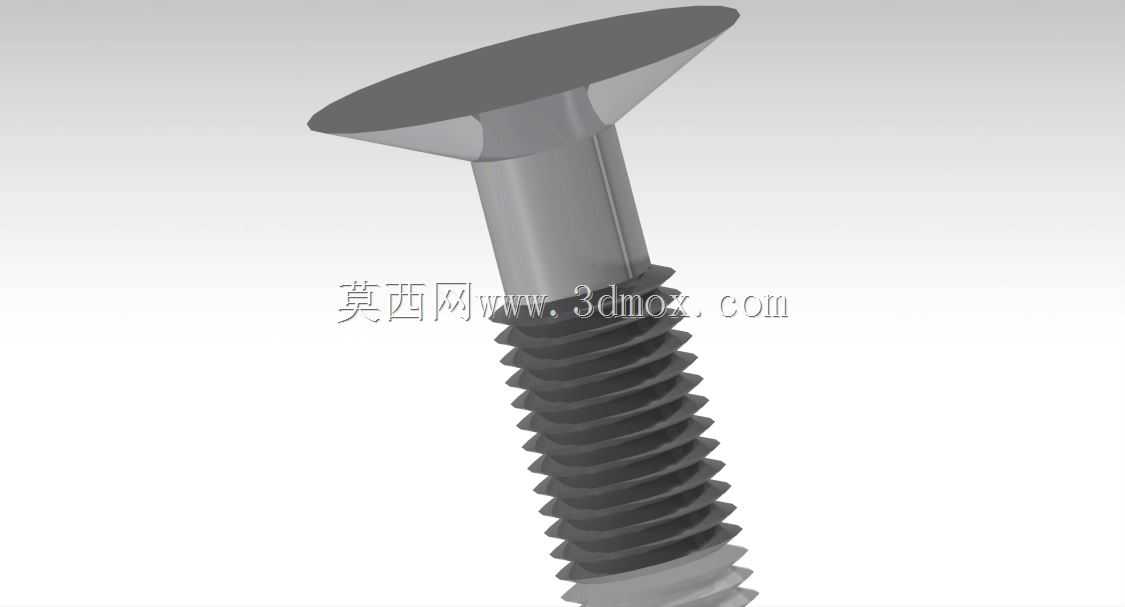

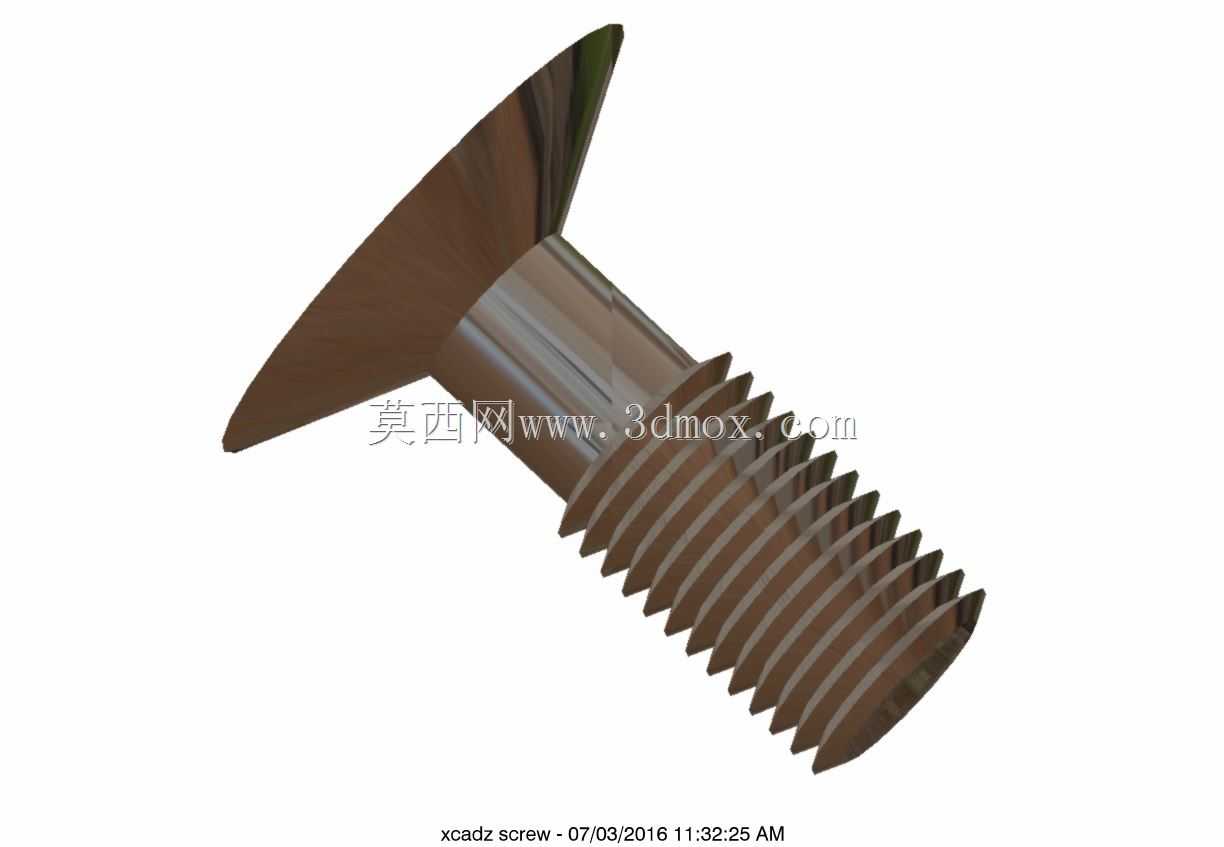

　　沉头螺钉作为最常见的可拆卸紧固件之一，在各类机电设备、钣金结构、消费电子、家具装配场景中都有极高的使用占比，这类紧固件的核心设计逻辑是装配后头部可完全沉入被连接件的沉孔内，保证安装面平整无凸起，避免突出的头部干涉周边运动部件或者影响外观平整度。从结构设计层面来看，这款沉头螺钉的头部采用90度锥面设计，这个锥角参数需要和被连接件上预制的沉孔锥角完全匹配，装配过程中锥面会自动形成定心效果，同时锥面的压紧作用可以分散锁紧力，避免薄钣金件被压溃变形。螺纹部分采用标准公制三角螺纹，牙型角60度，螺纹大径、中径、小径的公差带按照普通紧固螺纹的中等精度等级设计，既可以保证和对应规格内螺纹的旋合顺畅，也能提供足够的锁紧摩擦力，

　　防止设备运行过程中受振动影响出现松脱。杆部设计为光杆加螺纹的组合结构，光杆部分的直径略小于螺纹小径，装配时光杆段穿过被连接件的光孔，不会对孔壁造成刮擦，同时光杆段的长度需要根据被连接件的总厚度匹配，保证螺纹旋合长度达到螺纹大径的0.8到1.2倍，这个区间的旋合长度可以兼顾锁紧强度和装配效率，旋合过短容易出现螺纹滑牙，旋合过长则会增加装配扭矩，甚至导致螺钉断裂。在实际选型应用中，这类沉头螺钉多用于安装面有平整度要求的场景，比如设备外壳的拼接、钣金护罩的固定、电子设备内部结构件的连接，安装时需要注意沉孔的加工深度，要保证螺钉头部沉入后低于安装面0.1到0.3毫米，避免头部突出影响后续部件装配。建模过程中需要重点关注螺纹收尾的过渡结构，

　　实际生产中螺纹不可能直接在杆部末端截止，会有一段不完整的收尾牙型，这段结构的建模还原度会直接影响后续装配干涉检查的准确性，同时头部的驱动槽结构需要和对应规格的批头匹配，槽深、槽宽的公差要控制在合理范围，避免装配时出现打滑或者批头无法插入的问题。从安装边界来看，这类螺钉的装配空间不需要预留头部的扳手操作空间，只需要保证沉孔周边有足够的批头垂直操作空间即可，相比外六角螺栓可以大幅降低安装空间占用，适合结构紧凑的轻量化设备使用。
