汽车传动系统差速器壳体结构设计

项目分类:汽车类 发布时间:2021-05-15 ID:172725
  • 汽车传动系统差速器壳体结构设计
  • 汽车传动系统差速器壳体结构设计
  • 汽车传动系统差速器壳体结构设计
  • 汽车传动系统差速器壳体结构设计

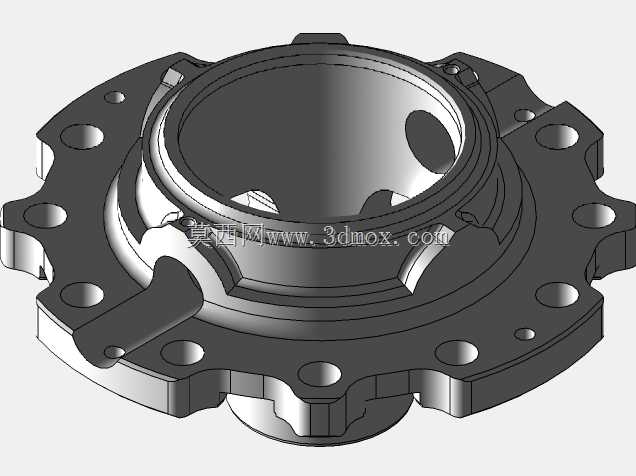

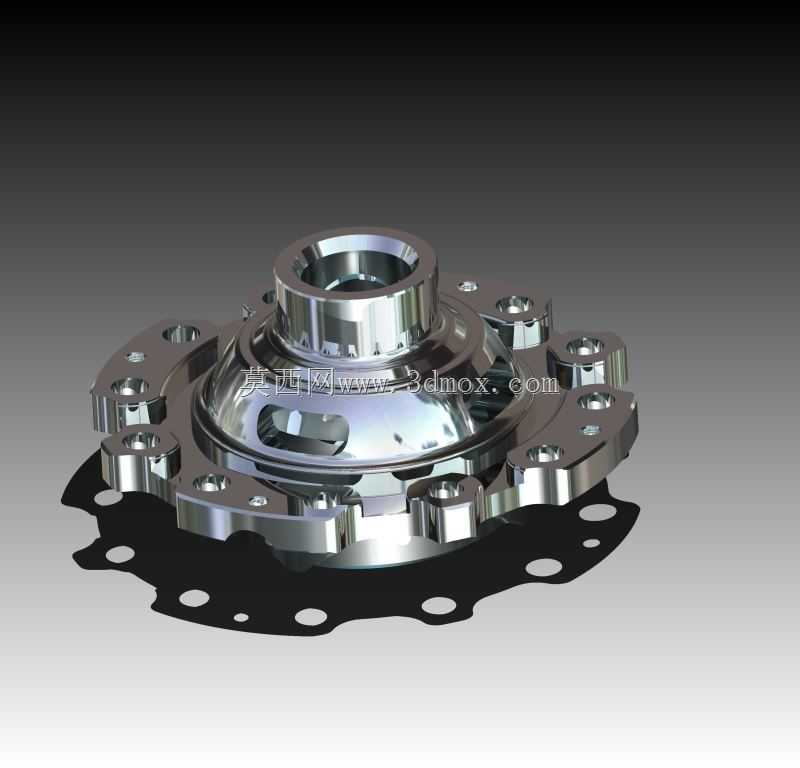

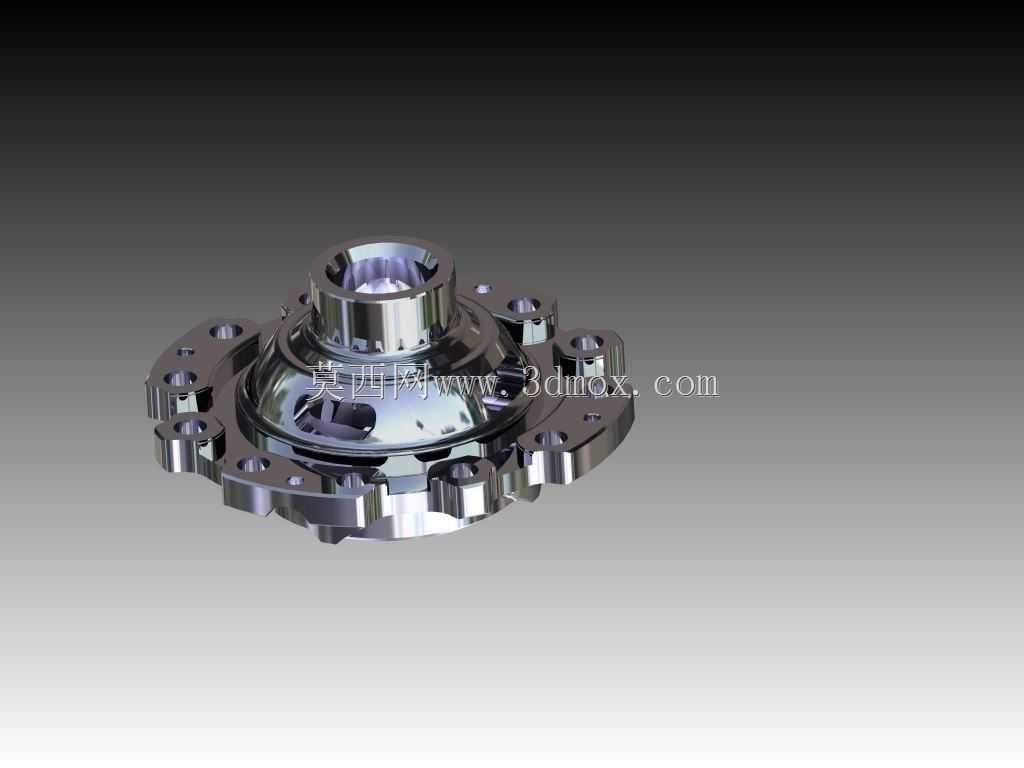

差速器壳体作为汽车驱动桥核心承载构件,主要应用于乘用车辆、商用载货车辆的底盘传动系统中,安装在驱动桥桥包的内部腔体,是承载差速齿轮、半轴齿轮、十字轴等核心差速构件的基体部件,承担着动力分流、扭矩传递、构件防护的多重作用。车辆在弯道行驶、颠簸路面通行时,两侧驱动轮需要形成不同的转速差来抵消滑动摩擦,差速器壳体需要承载齿轮啮合产生的径向、轴向交变载荷,同时将主减速器从动齿轮传递的动力均匀分配给两侧半轴,保障车辆行驶过程中的转向平顺性与轮胎抓地力,避免轮胎异常磨损与传动部件过载损坏。该差速器壳体采用一体化铸造成型后经精密机加工的工艺路线设计,整体为盘式法兰连接结构,外缘周向均匀布置多组螺栓安装孔,用于和主减速器从动大齿轮实现刚性紧固连接,保证动力传递过程中的同轴度与连接强度;中心位置设置阶梯式主轴安装孔,用于适配差速器轴承的安装定位,保障壳体转动过程中的回转精度;壳体内部预留对称的齿轮安装型腔,可精准容纳行星齿轮、半轴齿轮与十字传动轴,型腔内壁设置有齿轮轴定位卡槽,避免传动过程中构件出现窜动移位;壳体侧面开设多个轻量化减重窗口,在不降低整体结构强度的前提下有效降低构件自重,同时可满足传动过程中的润滑油流通需求,让齿轮啮合区域能够得到充分的润滑与散热,降低长时间高负荷运转下的磨损与温升。在安装边界设计上,壳体的法兰端面平面度、安装孔位的位置度均按照汽车传动部件的高精度公差要求设计,可适配主流横置、纵置驱动平台的安装尺寸,中心轴承位的直径公差、壳体的轴向总长度均经过匹配性校核,既能够保证内部齿轮的啮合间隙处于合理区间,也能够适配桥壳内部的安装空间,避免与周边桥包壳体、半轴部件出现运动干涉。壳体的外部轮廓采用圆弧过渡设计,避免应力集中问题,在螺栓连接位、轴承安装位等受力集中区域做了局部加厚处理,能够承受车辆急加速、急减速、大负荷爬坡等极端工况下的冲击载荷,保障传动系统的运行可靠性与使用寿命。
