圆柱沟槽式空间凸轮传动构件

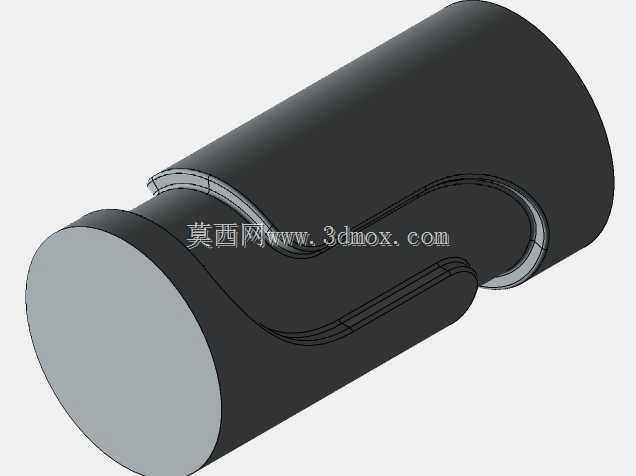

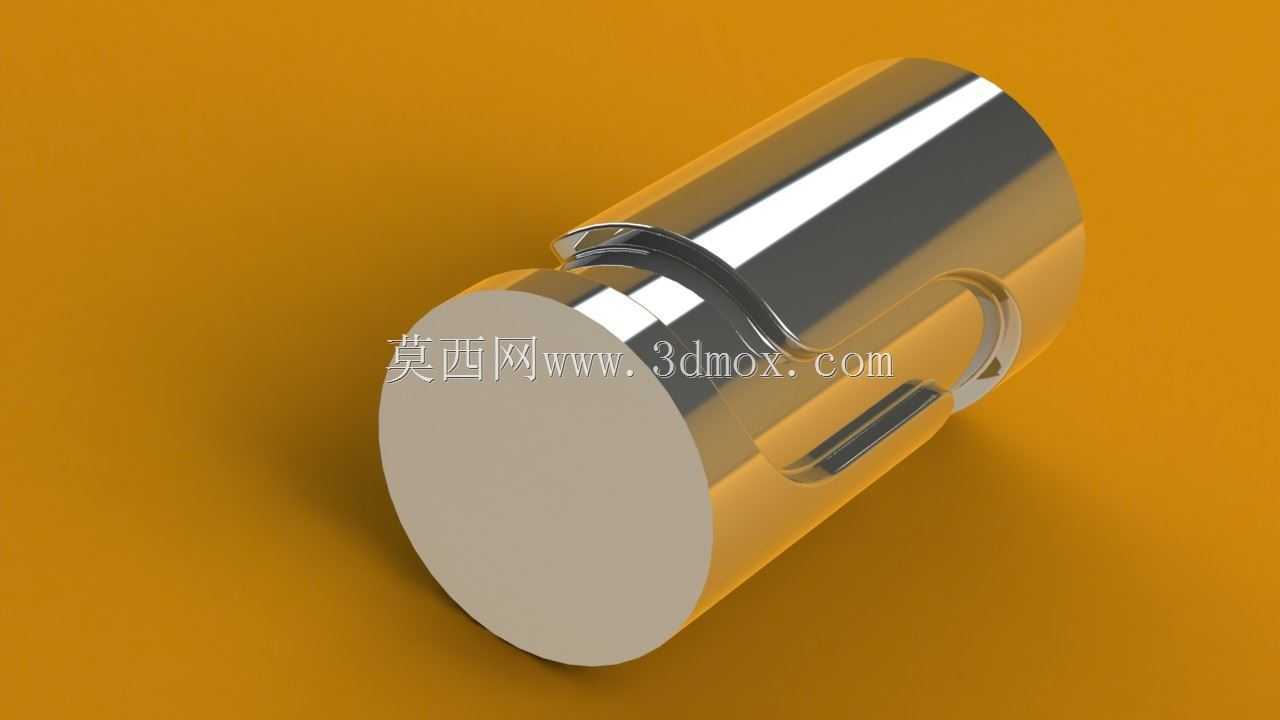

　　在自动化装配、包装机械、轻工输送设备的间歇分度工位中，圆柱凸轮是实现从动件预定空间运动规律的核心传动构件，相较于盘形凸轮，这类圆柱结构的凸轮能够在更小的安装空间内实现更大行程的往复或摆动输出，同时承载能力更强，适合中低速、中载荷的连续运转工位，常见于多工位转盘送料、自动机床进刀机构、包装设备的封切工位驱动场景。这款圆柱凸轮采用圆柱基体加工闭合空间沟槽的结构形式，从动件的滚子直接嵌入沟槽内部，依靠沟槽侧壁的推动实现从动件的往复直线运动或者定角度摆动，不需要额外的回程弹簧提供复位力，传动过程的约束更完整，高速运转时不会出现从动件脱开的问题，传动可靠性远高于开放廓线的盘形凸轮结构。从设计逻辑来看，

　　这款凸轮的廓线完全围绕从动件的运动规律推导生成，首先需要根据工位的动作时序确定从动件的位移-角度对应关系，划分升程段、远休止段、回程段、近休止段的对应圆柱面转角区间，升程和回程段采用修正等速运动规律，兼顾传动平稳性和加工可行性，避免刚性冲击的同时减少加工过程的刀具路径拐点，闭合沟槽的宽度与配套从动滚子的直径保持合理间隙，既保证滚子在沟槽内滚动顺畅，又控制间隙量避免传动过程出现反向冲击。基体采用实心圆柱结构，端面预留的同轴定位止口用于和驱动轴的轴端配合，周向的键槽结构用于传递扭矩，安装时需要保证凸轮的回转轴线和驱动轴的轴线完全同轴，径向跳动公差控制在0.02mm以内，避免运转过程中从动件的运动轨迹出现偏差，影响工位动作的定位精度。

　　凸轮外圆柱面的沟槽深度根据从动件的受力大小设计，保证滚子和沟槽侧壁的接触应力在材料许用范围内，沟槽的两侧面做表面硬化处理，提升长期运转的耐磨性能，减少磨损带来的传动间隙增大问题。安装边界方面，这款圆柱凸轮的外径尺寸适配常规的凸轮箱体安装空间，轴向长度根据从动件的最大行程确定，安装时需要预留从动件滚子的装入空间，同时保证凸轮和周边的传动部件、机架结构不发生运动干涉，凸轮的轴向固定采用轴端挡圈配合轴肩的结构，限制运转过程中的轴向窜动，保证沟槽和从动滚子的啮合位置始终处于设计区间。在实际设备调试过程中，需要先手动盘车确认整个运动周期内从动件的动作顺畅，没有卡滞或者异响，再逐步提升运转速度，观察不同转速下的传动平稳性，

　　根据实际工位的动作偏差微调凸轮的周向安装角度，补偿加工和装配带来的累积误差。这类圆柱凸轮的优势在于可以将驱动轴的连续回转运动直接转化为从动件的预定规律运动，不需要额外的连杆或者齿轮组合机构，整体结构紧凑，传动链短，累计误差小，适合对工位动作时序有严格要求的自动化设备，在长期运转过程中只需要定期补充沟槽内的润滑脂，减少滚子和沟槽侧壁的磨损，就能保证长期的传动精度和使用寿命。不同于平面凸轮的安装方式，圆柱凸轮的安装需要同时保证轴向位置和周向相位的准确性，周向相位偏差会直接导致从动件的动作时序错位，影响整个设备的工位配合，因此装配时需要以设计的基准零点对齐驱动轴的标记位置，确保升程起始点和设备的工位初始位置完全对应。
