精密传动蜗杆轴机械结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:419154
  • 精密传动蜗杆轴机械结构设计
  • 精密传动蜗杆轴机械结构设计

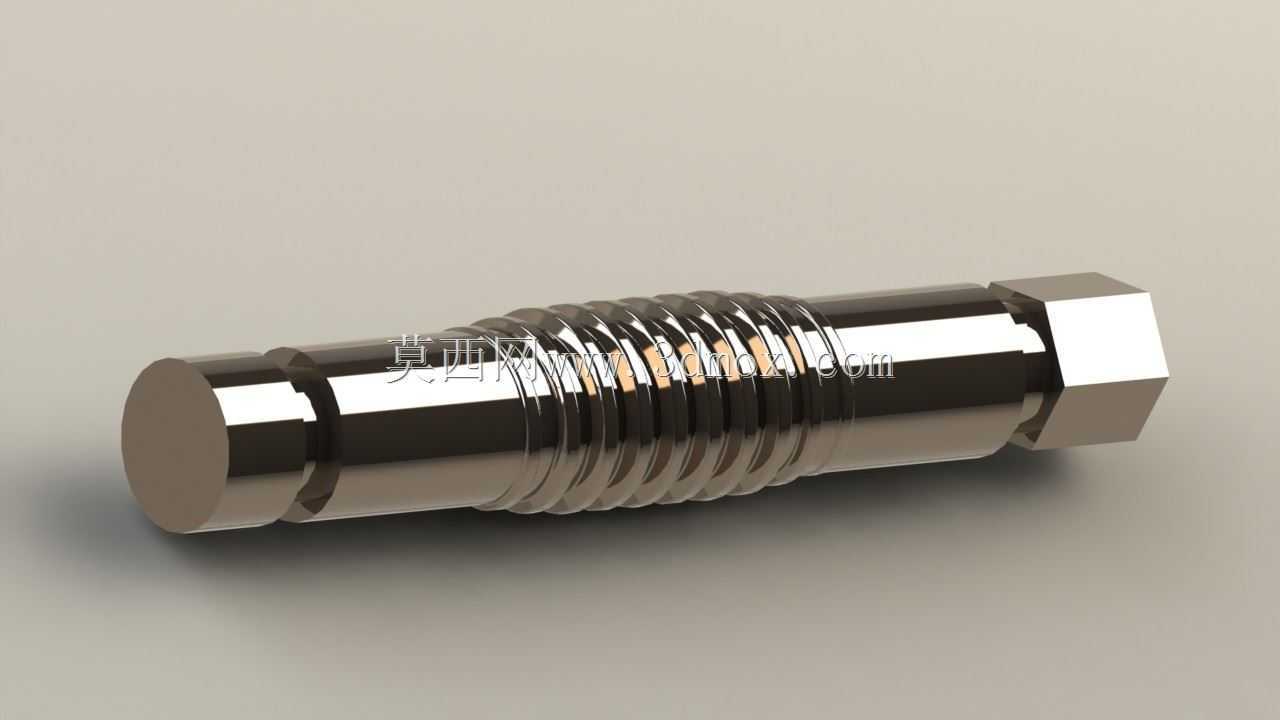

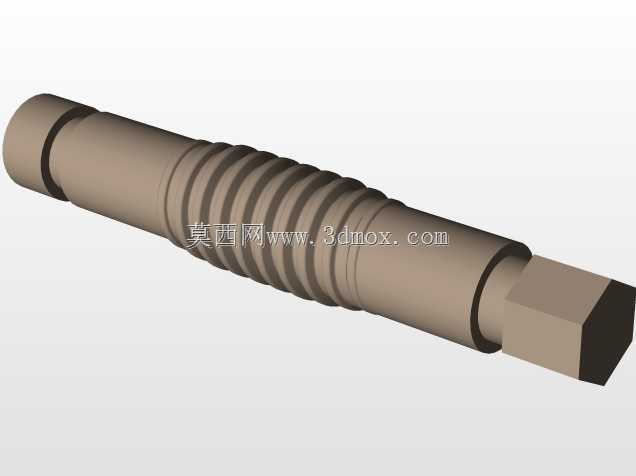

  这款蜗杆轴属于交错轴传动副的核心构件,主要应用于需要实现大传动比、低噪音交错轴动力传递的设备场景中,常见于小型减速装置、精密进给机构、自动化设备的分度单元以及部分轻工机械的动力传输链路里。从结构设计来看,轴体一端采用外六角端头结构,该设计主要用于装配过程中的扭矩施加与周向防转,在装配时可通过标准开口扳手或套筒实现可靠夹持,避免装配过程中轴体跟转影响装配精度,同时六角端头的对边尺寸经过公差匹配,可与对应安装位的止转槽形成间隙配合,既保证装配便利性,又能在工作过程中承受一定的反向冲击载荷,防止轴体发生周向窜动。轴体中段为连续的阿基米德蜗杆齿形段,齿面经过粗糙度优化设计,建模过程中严格按照齿形参数生成螺旋齿面,

  齿顶与齿根的过渡圆角经过合理取值,可有效降低齿根处的应力集中系数,在传递扭矩时能够让载荷沿齿宽方向均匀分布,避免局部应力过大导致的齿面磨损或断齿问题。齿形段两侧分别设置有不同直径的轴颈结构,靠近六角端头一侧的轴颈为轴承安装位,直径公差按照基孔制过渡配合设计,可与标准深沟球轴承内圈实现可靠过盈配合,保证轴系转动时的同轴度要求,同时该轴颈处设置有退刀槽结构,既方便加工过程中螺纹磨削工序的退刀操作,也可作为轴承安装的定位基准面,确保轴承安装到位后轴向位置精度符合设计要求。另一端的光轴段为输出端安装位,可通过平键连接或过盈配合的方式安装传动轮、联轴器等输出构件,轴端设置有倒角结构,方便装配过程中零件的导入,避免锐边刮伤配合零件的内孔表面。

  从安装边界来看,该蜗杆轴的总长度、各段轴径以及齿形段的分度圆直径均经过匹配设计,可适配中心距符合对应参数的蜗轮组件,装配时两轴的交错角为90度,安装过程中需要保证蜗杆轴线与蜗轮轴线的垂直度公差在允许范围内,否则会导致齿面接触不良,运行过程中出现噪音增大、磨损加快的问题。在实际使用场景中,这类蜗杆轴通常搭配铜质蜗轮组成蜗轮蜗杆传动副,具备反向自锁特性,在起重设备、垂直升降机构中使用时,可防止负载反向驱动轴体转动,提升设备运行的安全性。建模过程中对各段轴的同轴度、齿形的螺旋升角、各台阶面的端面跳动都做了严格的几何公差约束,还原了实际加工中的工艺要求,比如轴颈处的表面粗糙度要求高于非配合面,齿面的硬度匹配要求在建模时通过结构细节体现,

  齿根的过渡圆弧避免了加工过程中应力集中的隐患。在设备维护层面,这类蜗杆轴的安装需要注意润滑通道的预留,齿面需要定期涂抹润滑脂降低摩擦系数,轴颈处的轴承需要保证密封性能,防止粉尘、切削液等杂质进入轴承内部造成磨损。从传动特性来看,该结构单级传动比可达到较大范围,相比齿轮传动结构更紧凑,适合安装空间有限、对传动平稳性要求较高的场合,运行过程中传动噪音低,冲击载荷小,在小型自动化生产线的输送机构、食品包装机械的传动单元、精密机床的进给机构中都有广泛应用。设计时充分考虑了加工工艺性,所有轴段的直径变化均采用台阶过渡,没有复杂的异形结构,可通过普通车床、螺纹磨床完成加工,不需要特殊的定制刀具,降低了零件的加工成本,同时各配合面的公差取值兼顾了装配精度与加工经济性,避免过高的精度要求导致加工难度陡增。
