带加强筋结构的单耳铰接连杆零件

　　做传动结构设计的工程师大多清楚，连杆类零件是整套传力路径里最容易被忽略细节、却又直接决定整套机构运行寿命的核心构件，眼前这款单耳铰接连杆，在中小载荷的往复传动场景里适配性极强。先从实际应用场景说，这类结构常出现在轻工自动化设备的摆臂传动单元、小型工程机械的操纵连杆组、农用机具的角度调节机构里，甚至部分民用健身器材的阻力传导路径上也能看到同构型零件的身影，它不需要承担大吨位的冲击载荷，但要在数万次甚至数十万次的往复摆动中保持铰接间隙稳定、不出现塑性形变。

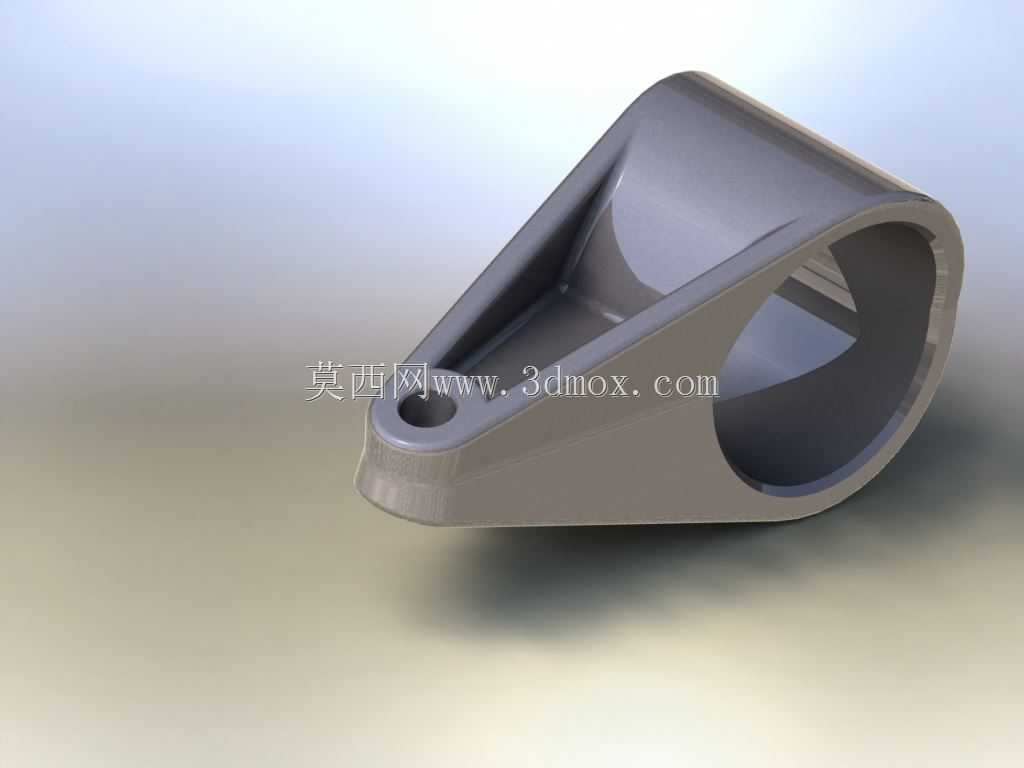

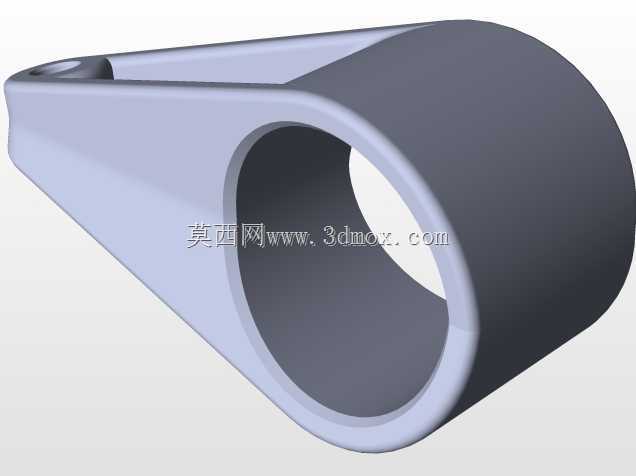

　　从功能特性上拆解，这款零件采用单端大铰接孔搭配单耳安装端的结构布局，大孔端用来穿装铰接销轴，和固定支座或者主动摆臂形成转动副，孔壁的厚度经过了针对性加厚，避免销轴反复挤压造成孔口失圆；带安装孔的单耳端用来和被驱动的构件做刚性连接，耳端的小孔用来穿装固定螺栓或者小直径销轴，两个连接端之间的主体段做了三角形的加强筋过渡，不是简单的等截面杆身，这种设计刚好对应连杆工作时的受力方向——连杆工作时主要承受沿杆身方向的拉压载荷，同时在机构启停瞬间会承受垂直于杆身的附加弯矩，三角形加强筋刚好沿着弯矩的受力方向布置，不需要额外增加整体壁厚就能大幅提升杆身的抗弯截面模量，有效控制零件整体重量。

　　再聊设计思路上的细节，很多新手做连杆设计时容易犯两个错误，一是把杆身做成等厚度的直板，要么强度不够容易弯折，要么为了强度盲目加厚造成整体重量超标，增加驱动端的负载；二是铰接孔的位置没有做应力释放的圆角过渡，在交变载荷下容易在孔和杆身的衔接位置萌生疲劳裂纹。这款零件在大铰接孔和杆身的衔接位置做了平滑的圆弧过渡，筋板和外壁的衔接处也留了足够的铸造或者机加工圆角，避免应力集中；单耳端的安装孔做了沉台设计，安装时螺栓头可以沉入沉台内，不会突出零件表面，避免运动过程中和周边构件发生刮碰。

　　关于安装边界和尺寸适配，这类连杆的核心安装尺寸有三个：一是大端铰接孔的内径，这个尺寸直接决定了适配销轴的直径，设计时要和配套的轴套、销轴做公差匹配，通常采用H7的间隙配合，保证转动灵活又不会有过大的旷量；二是两个连接点之间的中心距，这个尺寸是机构运动仿真时的核心参数，中心距的公差直接影响整套机构的运动行程精度，加工时通常要控制在±0.1mm以内；三是单耳端安装孔的位置度，要保证安装后杆身不会出现偏斜，避免运动过程中出现卡滞。零件的整体宽度要和配套铰接支座的开口宽度匹配，安装后两侧要留0.2-0.5mm的间隙，防止受热膨胀后出现夹滞。另外零件的大孔端端面做了轻微的倒角，装配时可以更顺畅地套入销轴，也能去除加工毛刺，避免装配时割伤密封件或者安装人员的手部。

　　从实际使用的角度看，这种带加强筋的连杆比等截面实心连杆重量轻30%左右，在相同载荷下的形变率反而更低，因为筋板结构把材料都布置在了离中性轴更远的位置，材料利用率更高。如果是用于有腐蚀风险的户外场景，只需要在零件表面做喷塑或者镀锌处理就能满足防护要求，如果是用于设备内部的传动场景，常规的发黑处理就足够。设计建模时要注意，筋板和主体的衔接位置不能出现尖角，否则不管是采用铸造工艺还是3D打印工艺生产，都容易在尖角位置出现缩孔或者层间结合不良的缺陷，机加工的话也会因为应力集中造成加工后零件变形。另外大铰接孔的内壁如果是用于高频率摆动的场景，还可以在建模时预留轴套的安装位，压入铜套或者含油轴套后能大幅提升铰接位置的耐磨性能，延长整套机构的维护周期，不需要频繁更换连杆本体，只需要定期更换轴套就能维持传动精度。
