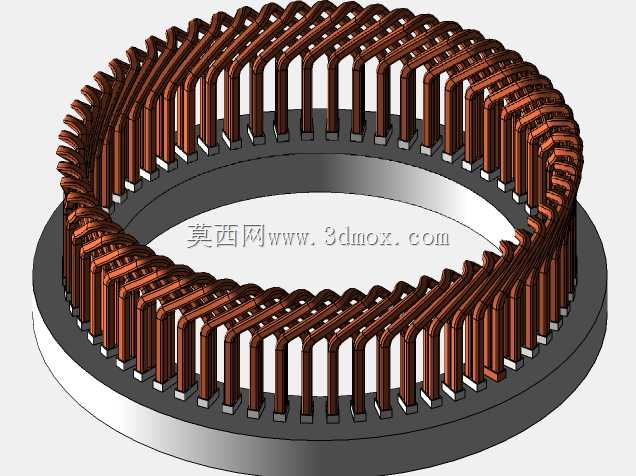

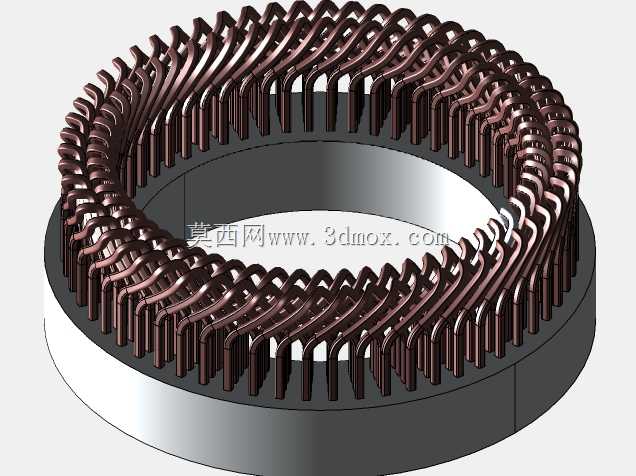

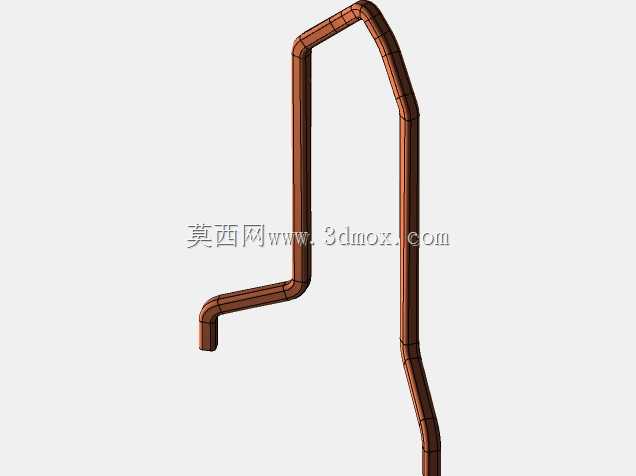

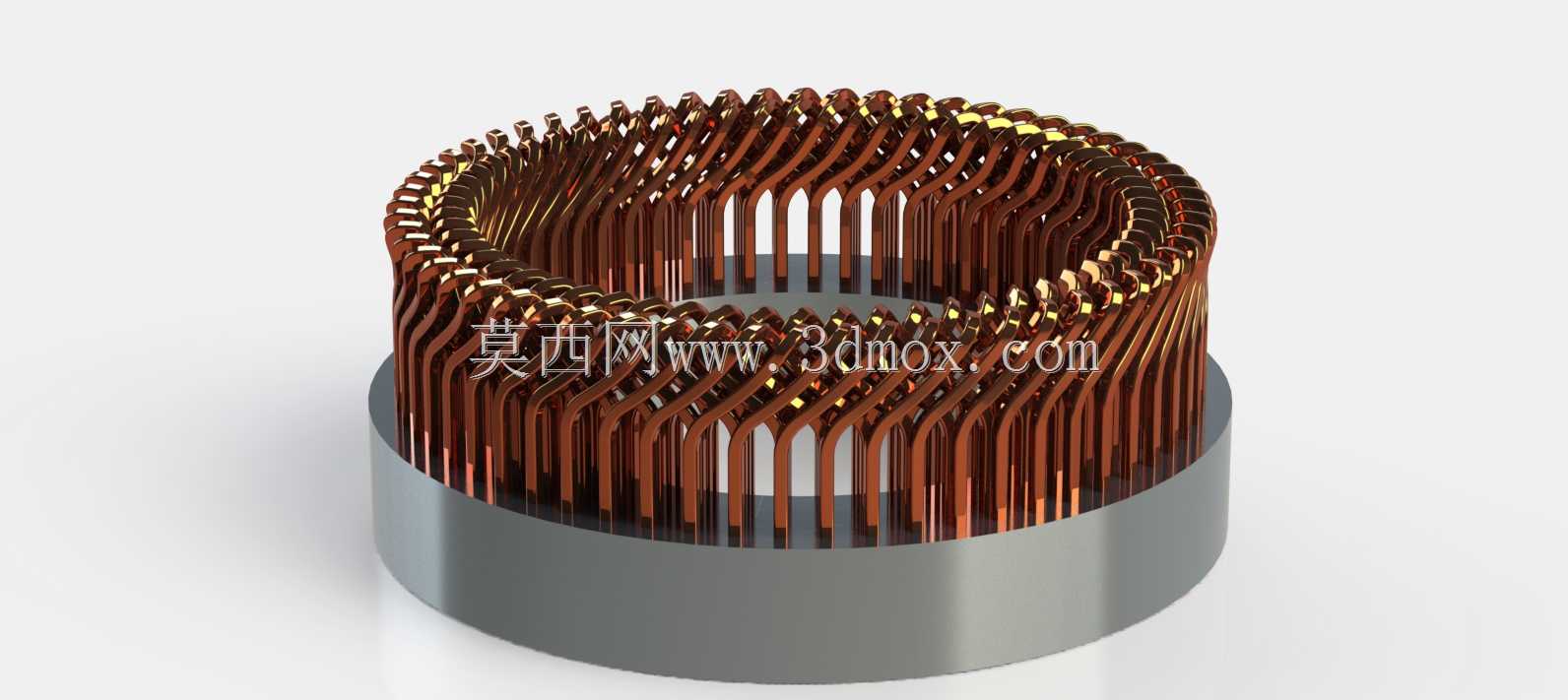

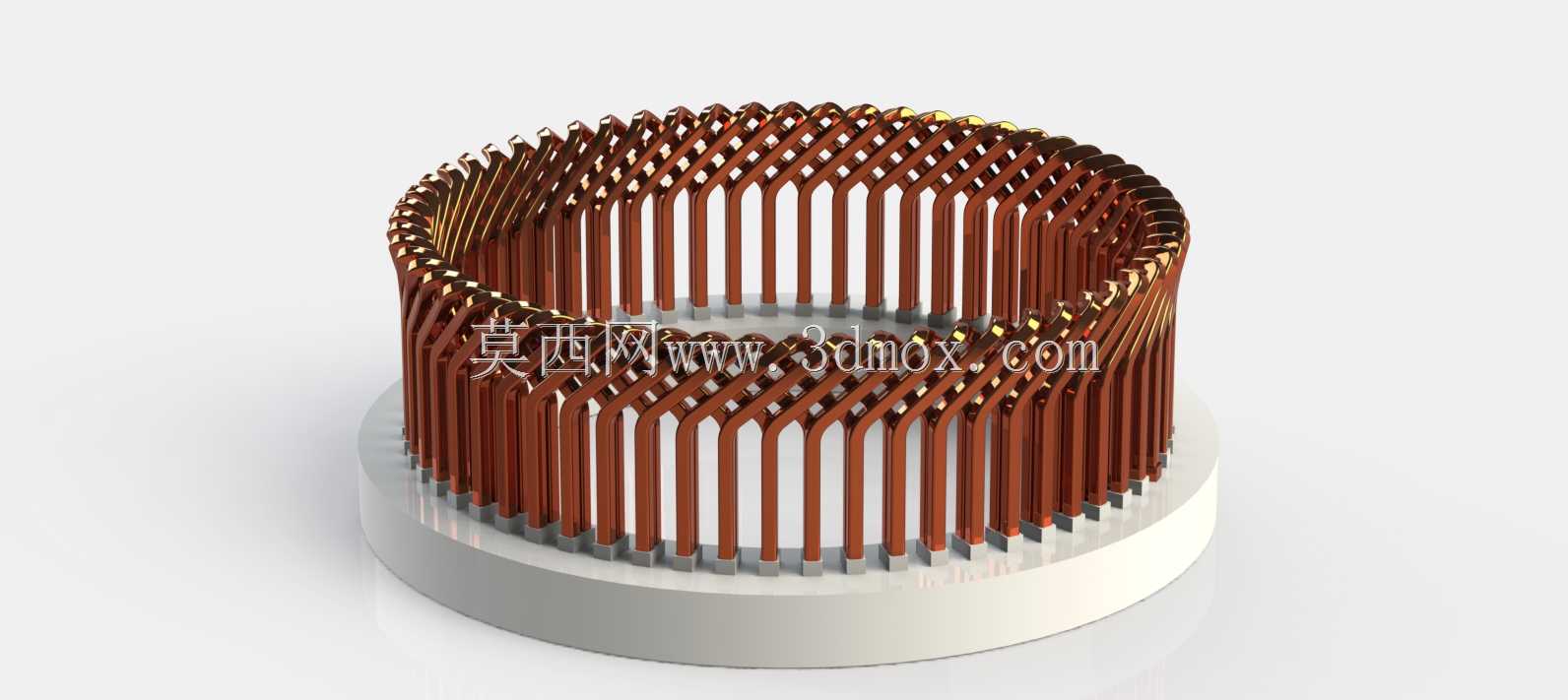

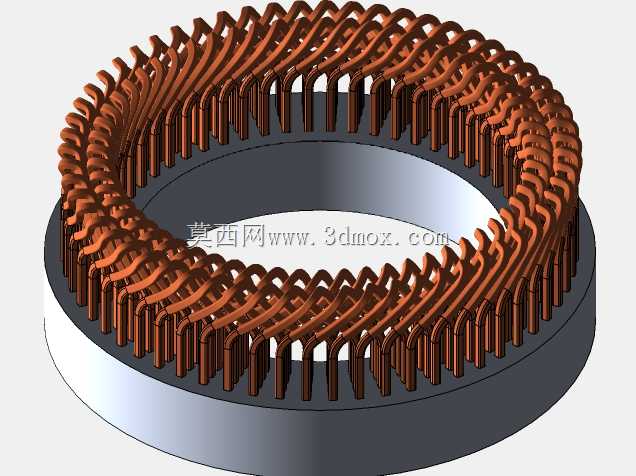

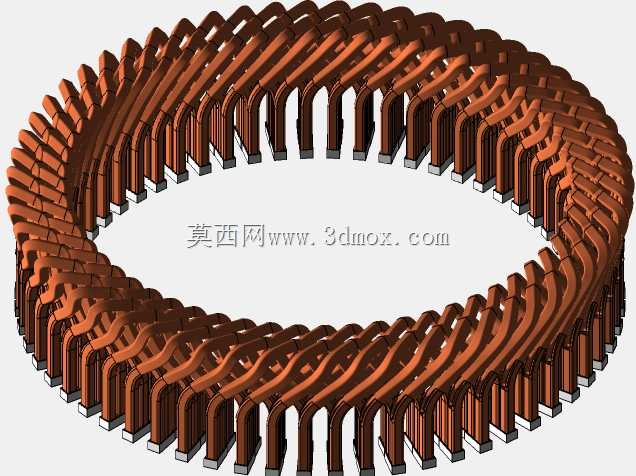

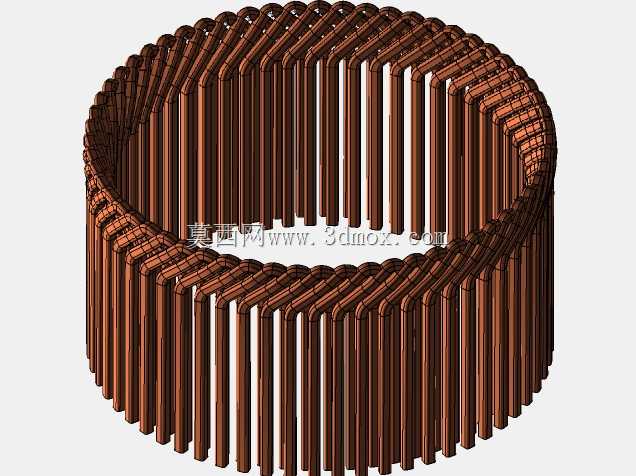

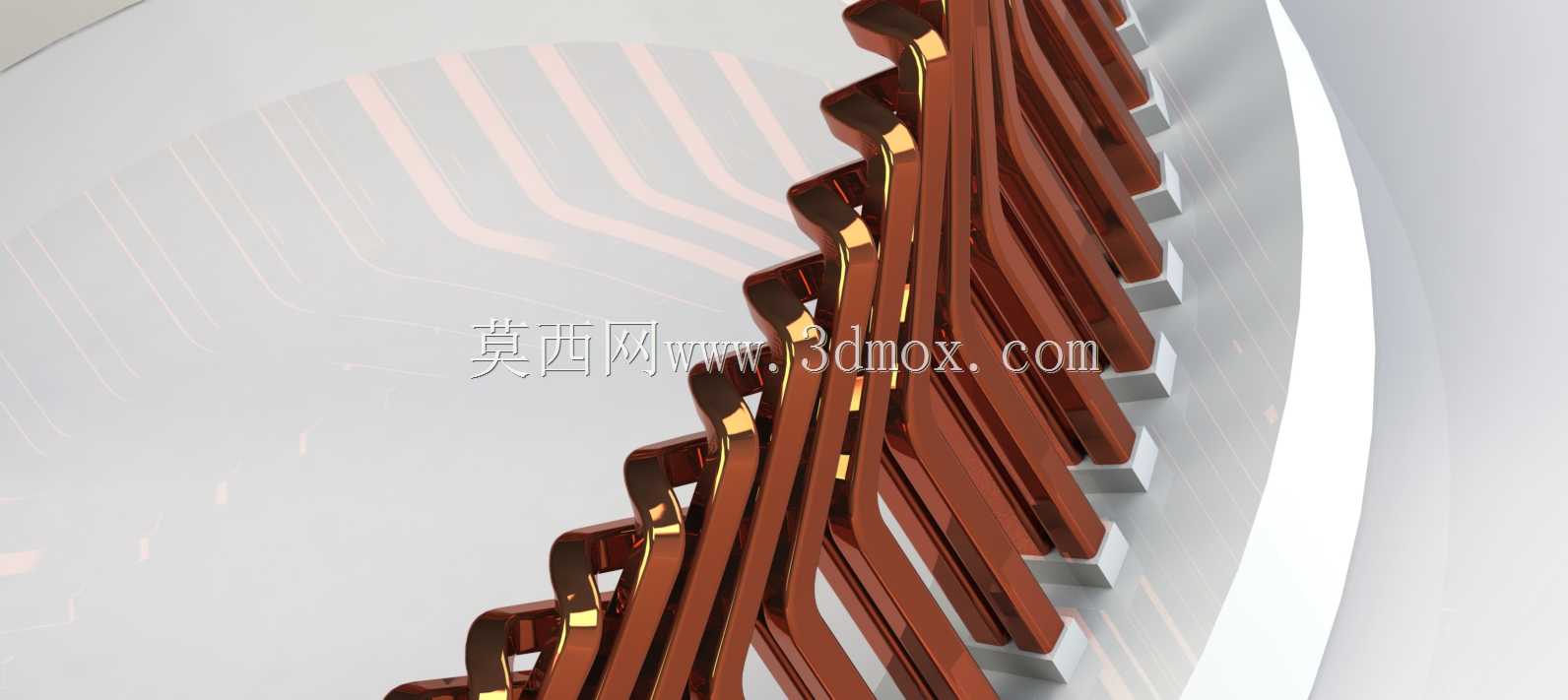

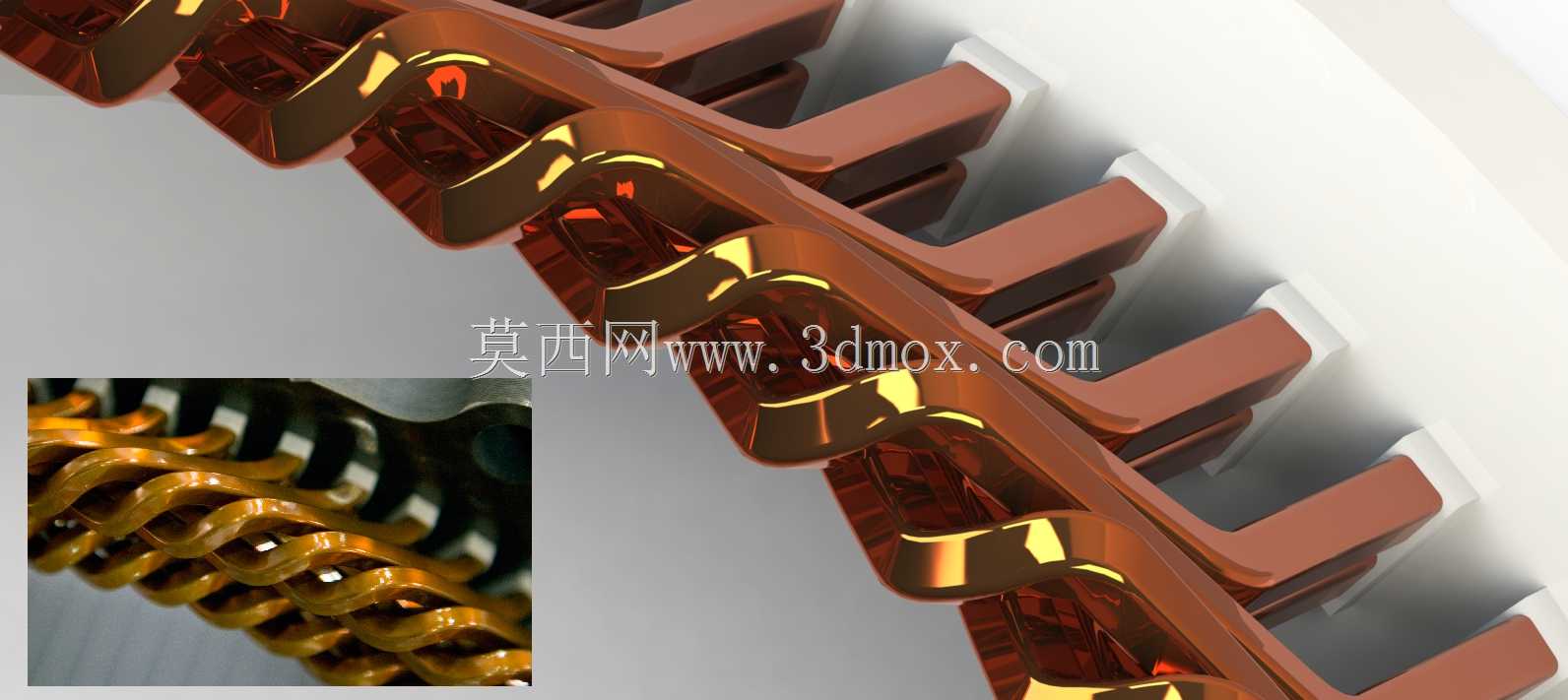

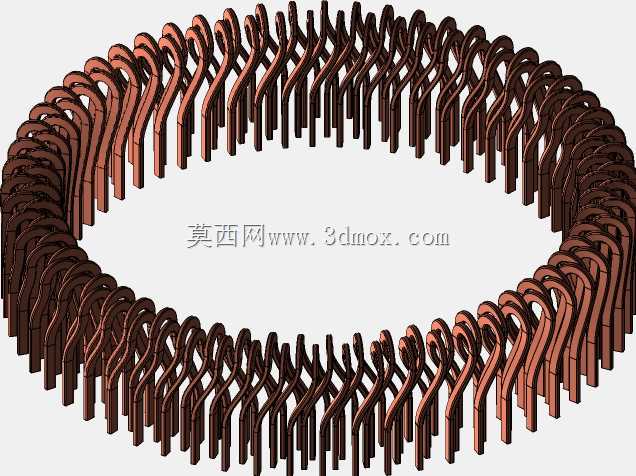

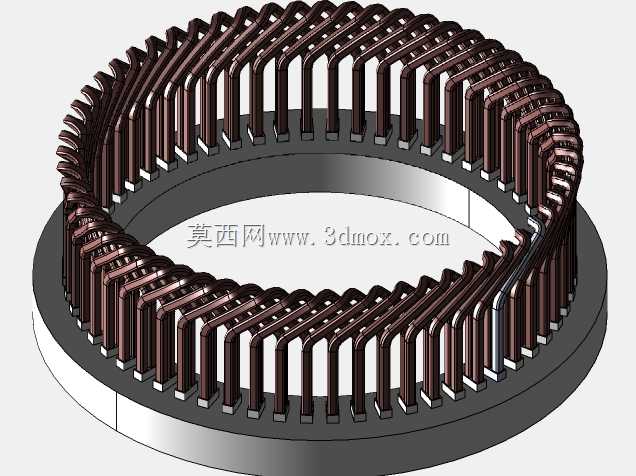

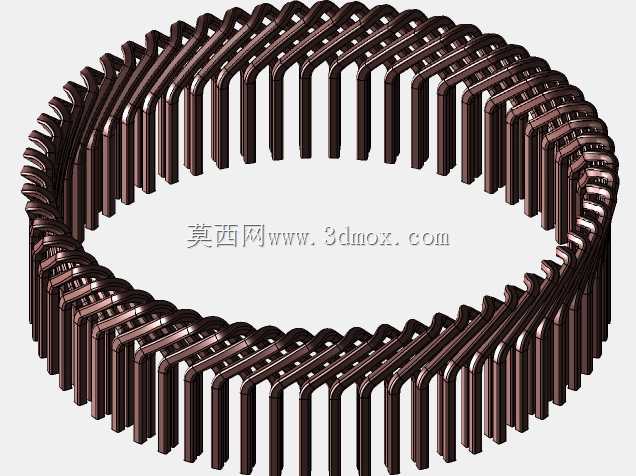

这款成型定子绕组结构,主要应用于新能源乘用车驱动电机、高性能工业伺服电机的核心电磁转换环节,是电机实现电能向机械能转化的核心载体,直接决定电机的功率密度、能效等级与运行稳定性。在实际应用场景中,这类棒绕线成型绕组多用于对空间占用、散热效率、过载能力要求严苛的场合,比如新能源汽车的主驱电机安装在动力舱有限空间内,需要在紧凑的体积下输出足够扭矩,同时承受频繁加减速带来的电流波动与温升,传统散线绕组的槽满率低、散热一致性差的问题难以满足需求,而这类成型绕组通过规整的导体排布,能够大幅提升定子槽内的导体填充率,在相同定子尺寸下可提升15%以上的有效导体截面积,降低绕组直流电阻,减少运行过程中的铜损发热。从设计思路来看,这款绕组采用了多层成型棒线结构,每一根导体都经过预成型处理,端部按照特定的弯折角度有序排列,既保证了绕组嵌入定子铁芯后的绝缘间隙均匀,也让端部的高度得到精准控制,避免端部过长增加电机轴向尺寸,同时规整的端部排布让冷却气流能够顺畅通过绕组间隙,带走运行产生的热量,提升电机持续运行的负载能力。在安装边界上,绕组的底部与定子铁芯的槽型完全适配,导体的绝缘层厚度经过精准控制,既保证相邻导体之间、导体与铁芯之间的绝缘耐压等级满足高压运行要求,也不会因为绝缘层过厚挤占槽内空间;绕组下端的安装基准面与定子铁芯的端面完全贴合,装配后不需要额外的端部整形工序,能够直接进入后续的浸漆、总装环节,大幅提升生产装配的一致性。从功能特性上,这款成型绕组的导体排布经过电磁仿真优化,能够有效降低绕组的高频集肤效应带来的附加损耗,在电机高速运行时依然保持较高的运行效率,同时规整的导体固定方式让绕组的机械强度更高,能够承受电机急加减速时产生的电磁冲击力,避免长期运行后绕组出现松动、绝缘磨损的问题,延长电机的整体使用寿命。在实际生产适配中,这类绕组的尺寸公差控制严格,每一个弯折角度、导体伸出长度都匹配对应定子铁芯的设计参数,能够直接适配自动化嵌线工序,不需要人工调整绕组形状,适配规模化的电机生产线装配需求,同时绕组的端部连接端预留了足够的焊接余量,能够与汇流排可靠连接,保证大电流通过时的接触稳定性,避免连接点发热引发的故障。
- 全部评论(0)
- 模板大小: 313.32 MB
- 售价:5金币
- 下载次数: 855
- 系统要求: SOLIDWORKS,SOLIDWORKS,STEP / IGES,SOLIDWORKS,SOLIDWORKS,Rendering,Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,STEP / IGES,Rendering,STEP / IGES,Rendering,SOLIDWORKS,SOLIDWORKS
- 软件分类: 电机
