线性步进螺杆驱动CDDVD播放机弹出电机结构

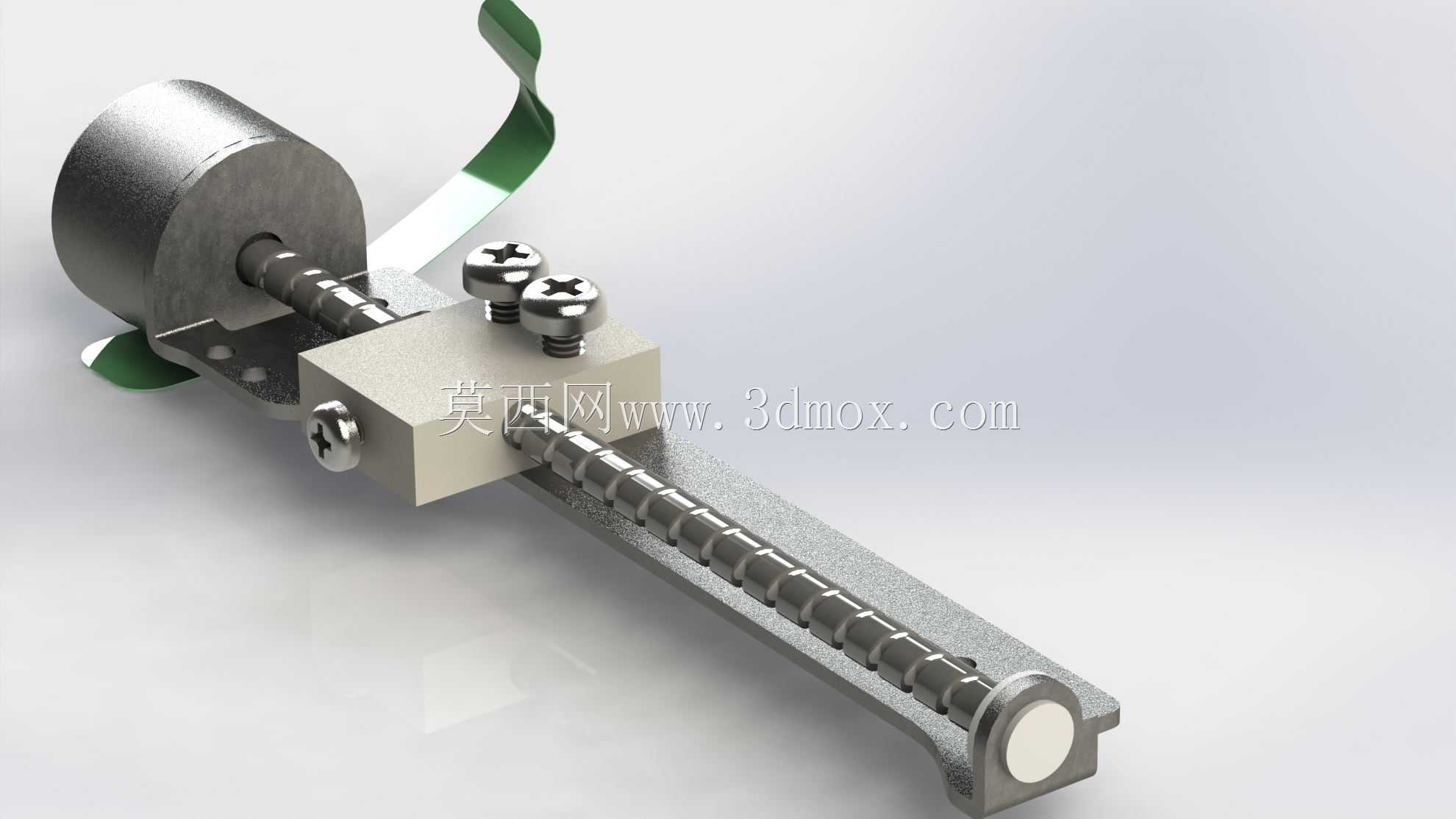

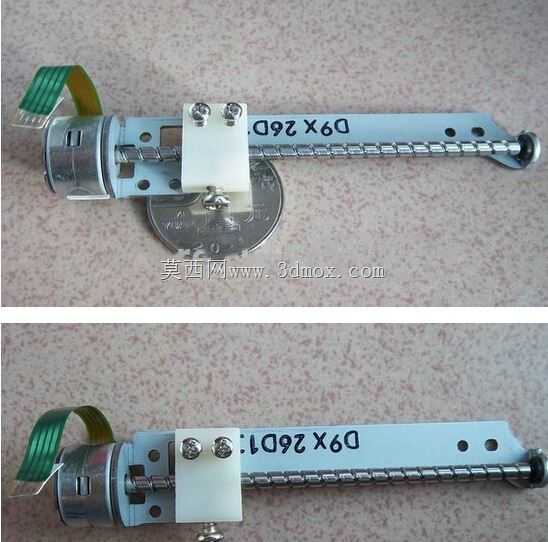

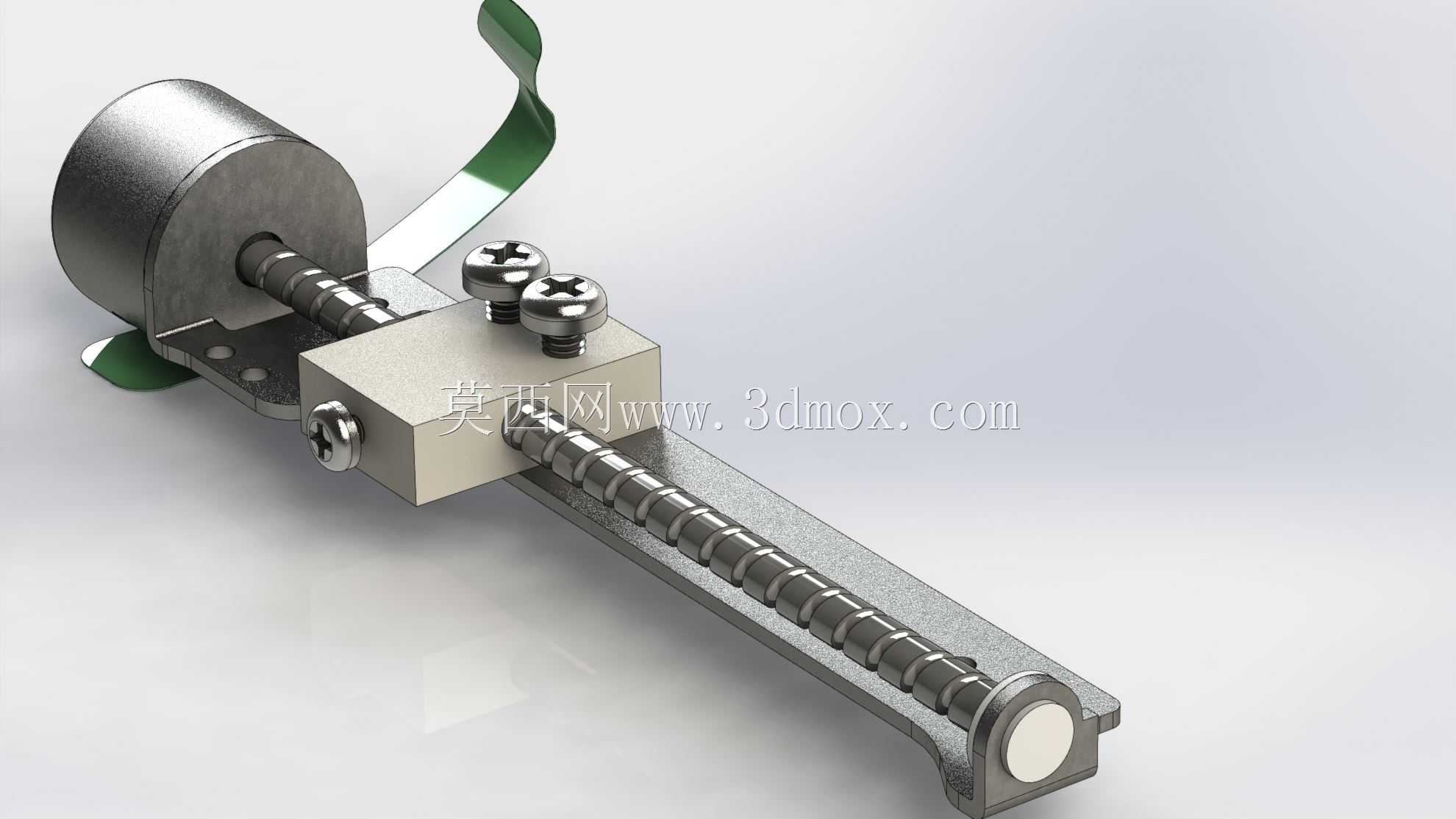

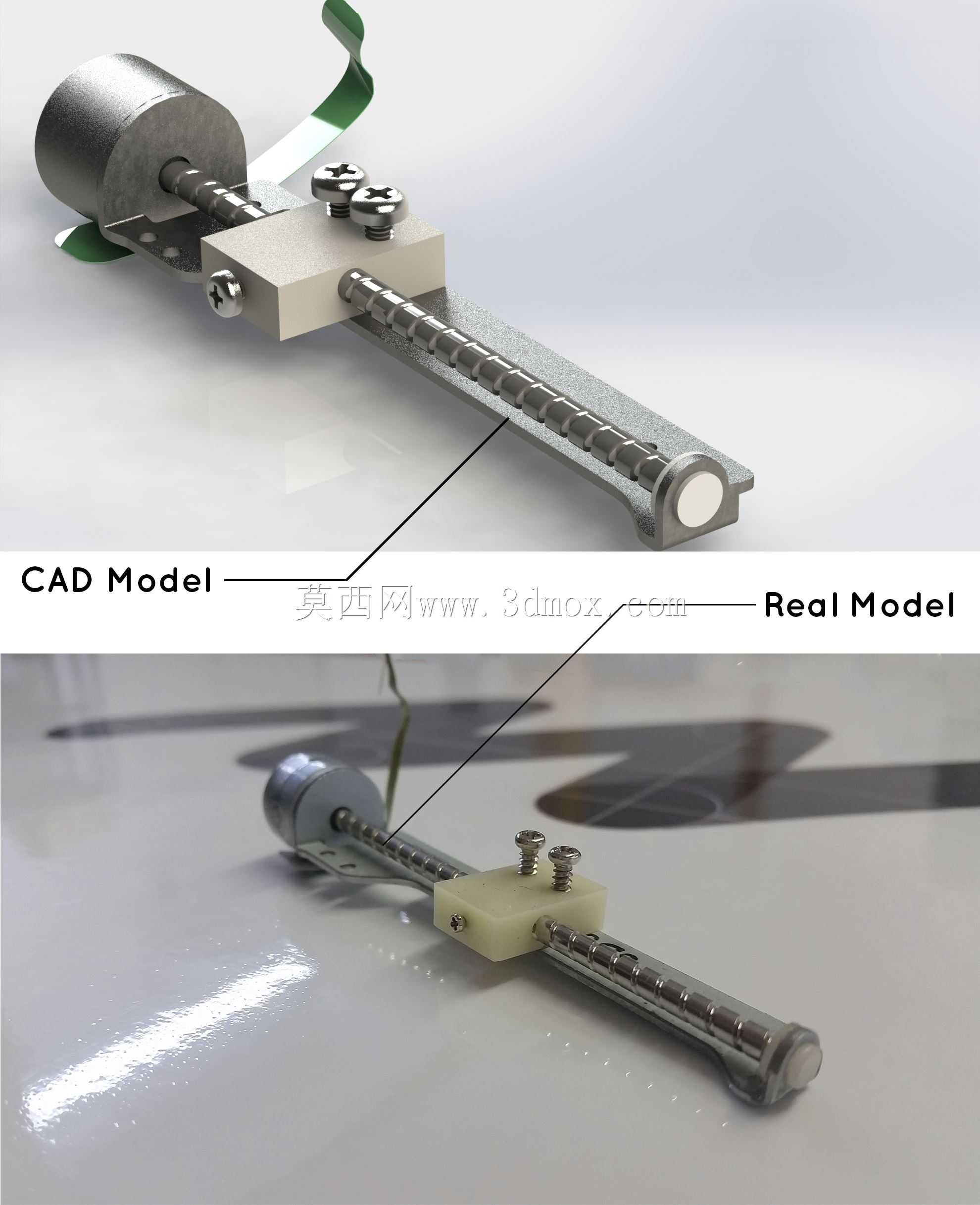

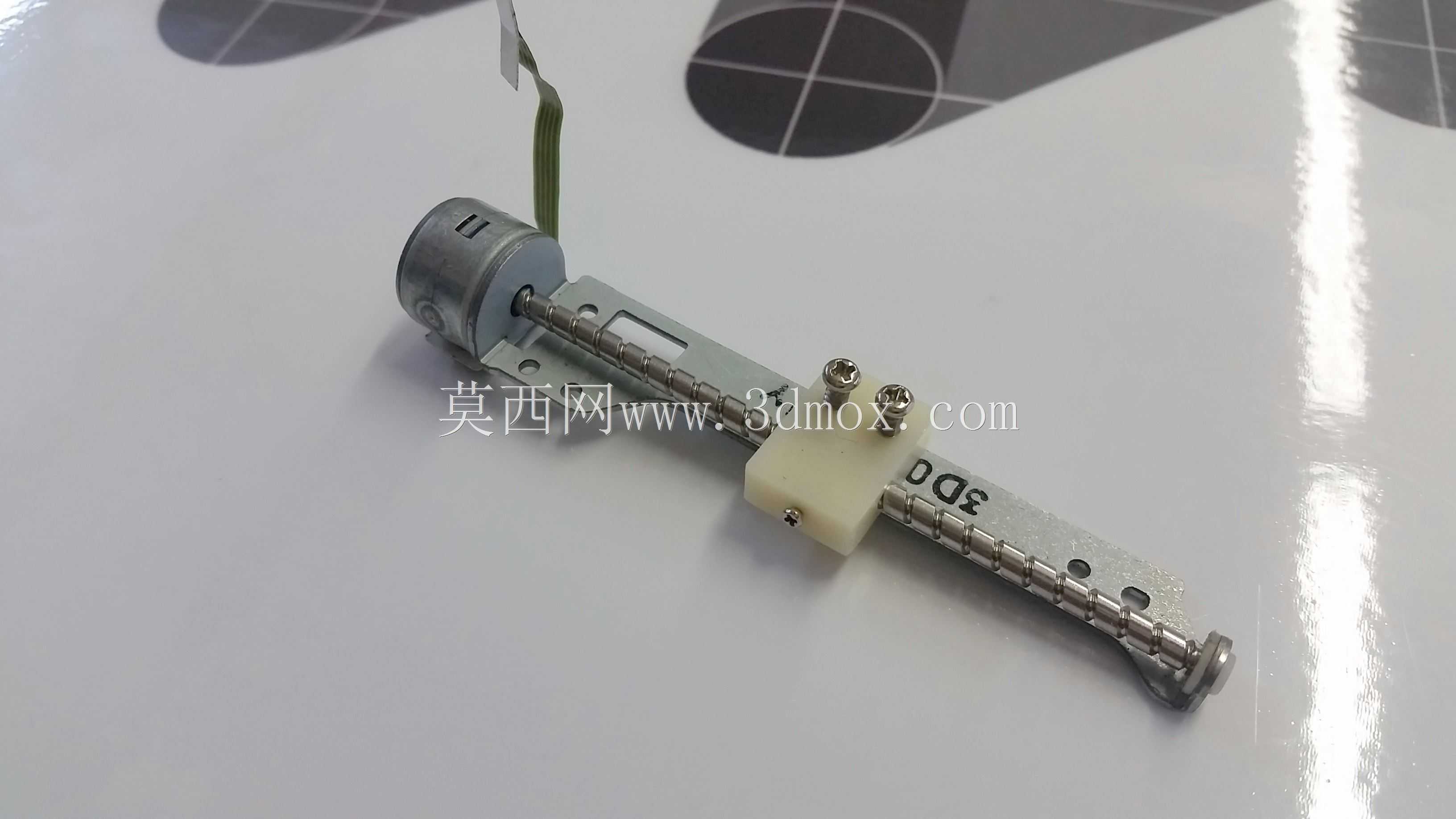

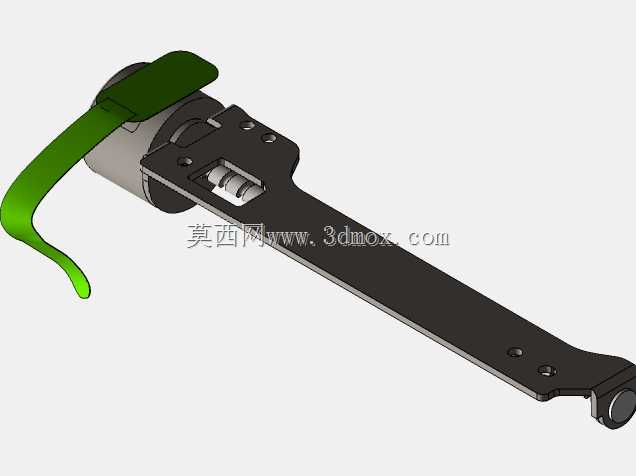

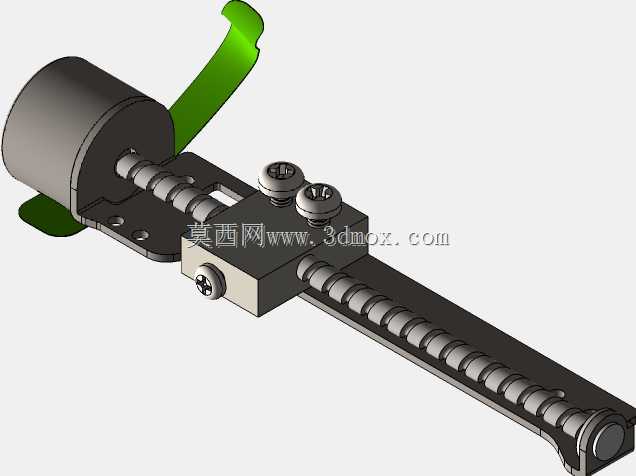

这款线性步进螺杆驱动的弹出电机，是光盘播放设备中负责托盘进出动作的核心执行部件，广泛应用于台式CD机、DVD影碟机、车载光盘播放器、台式电脑内置光驱等需要光盘自动进出仓的消费电子设备中，承担着接收控制指令后驱动载片托盘平稳伸出、收回的核心功能，是光盘类播放设备实现人机交互操作的关键传动组件。从功能特性来看，该结构采用步进电机搭配精密螺杆的传动方案，依靠步进电机的精准角位移控制，配合螺杆副将旋转运动转化为直线往复运动，能够实现托盘位移的精准控制，既可以保证托盘伸出到位后位置准确方便取放光盘，也能在收仓时精准到位让光盘对准主轴夹持机构，避免出现卡盘、对位偏差的问题。同时螺杆传动自带的自锁特性，能够在断电状态下保持托盘位置稳定，不会因为设备倾斜、轻微震动出现托盘自行滑出的情况，运行过程中传动平稳噪音低，符合消费电子设备的使用体验要求。从设计思路来看，整体结构采用集成化紧凑布局，将步进电机本体、传动螺杆、滑动导向座、安装固定支架整合为一体式组件，电机输出端直接与传动螺杆连接，省去了额外的齿轮减速传动环节，既减少了传动间隙带来的位置误差，也缩小了整体结构的占用空间，能够适配光驱内部狭窄的安装空间。滑动座上预留了标准的螺丝安装孔位，可以直接与光盘托盘的连接部位固定，安装支架上的定位孔与固定螺孔完全匹配光驱内部的安装点位，不需要额外设计转接结构就能直接装配使用。导向部分采用金属导轨与滑动座配合的结构，保证直线运动过程中不会出现偏摆、卡滞，滑动顺畅无卡顿。从安装边界与尺寸适配来看，整体组件沿螺杆轴向的长度适配标准光驱的仓体进深，电机本体的径向尺寸控制在极小范围内，不会占用光盘旋转区域的空间，整体厚度匹配薄型光驱的内部高度要求，安装时只需要将支架通过螺丝固定在光驱基座的对应点位，接好步进电机的驱动线路即可完成装配，不需要复杂的调试工序，滑动座的行程刚好覆盖托盘从完全收仓到完全伸出的位移距离，两端设置有限位结构，避免运动超程损坏部件。
