高精度工业级游标卡尺结构设计

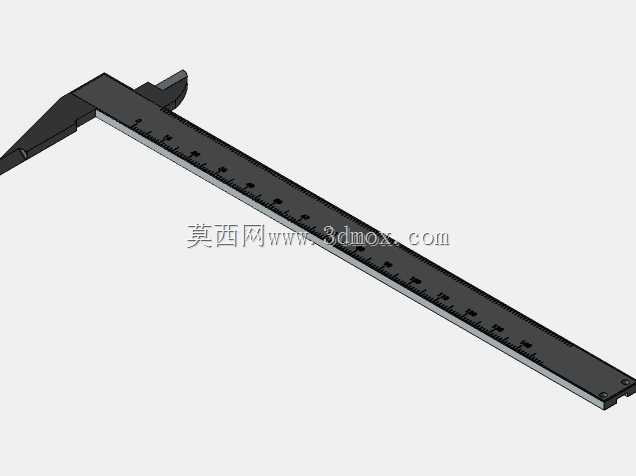

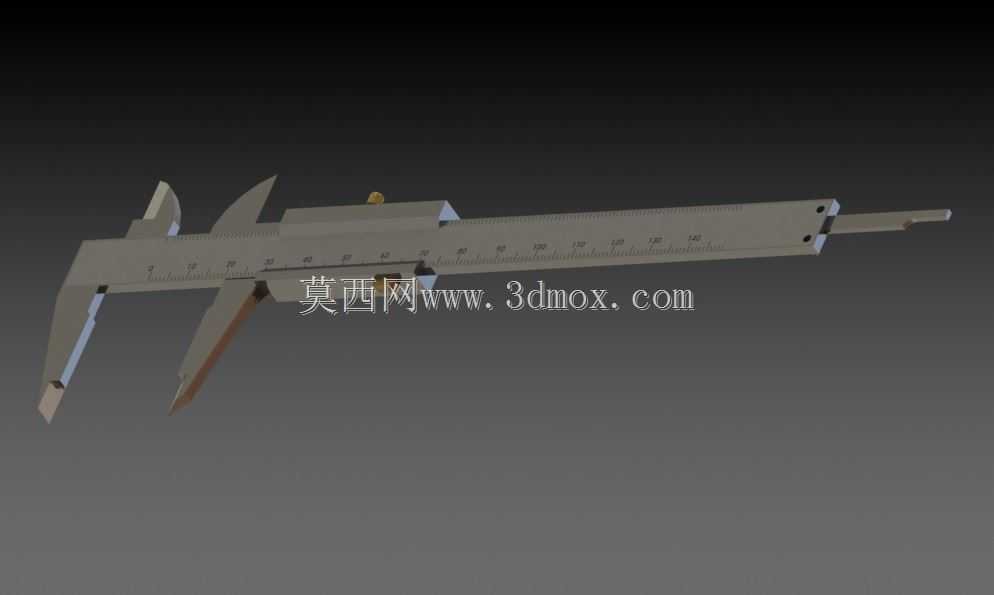

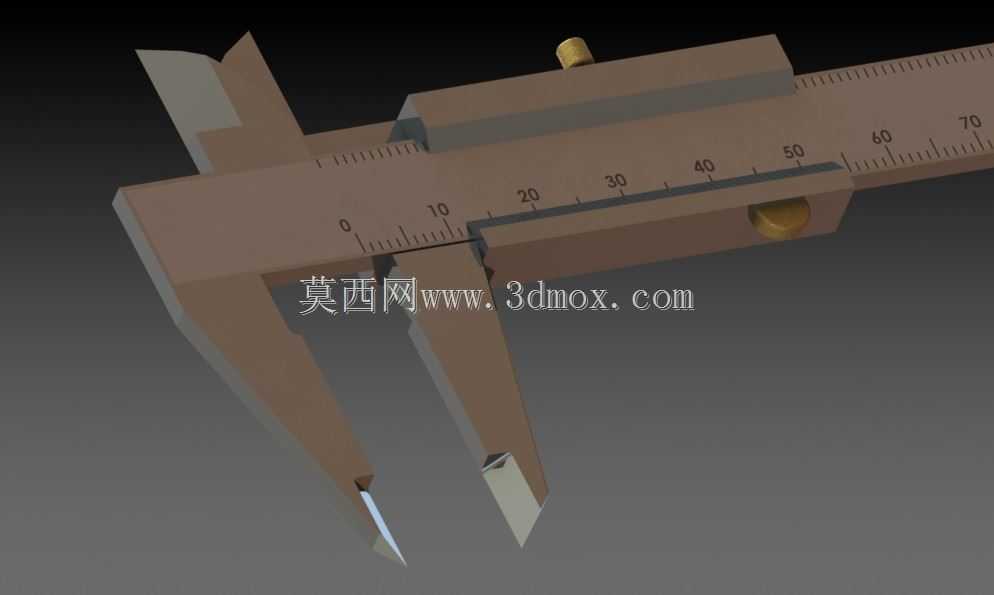

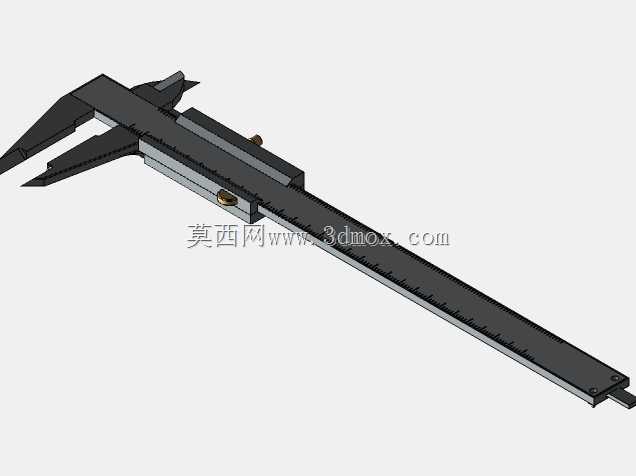

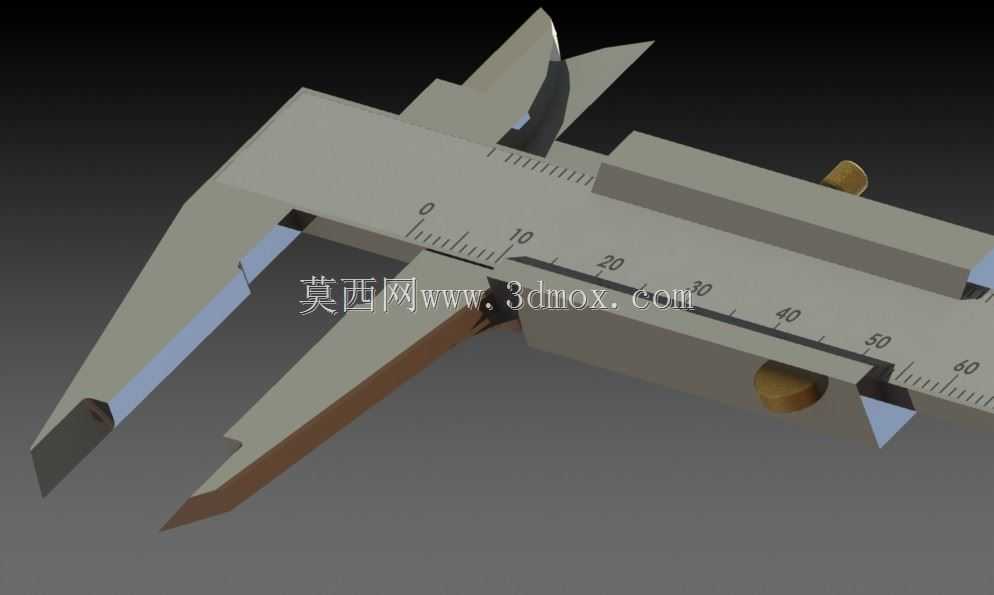

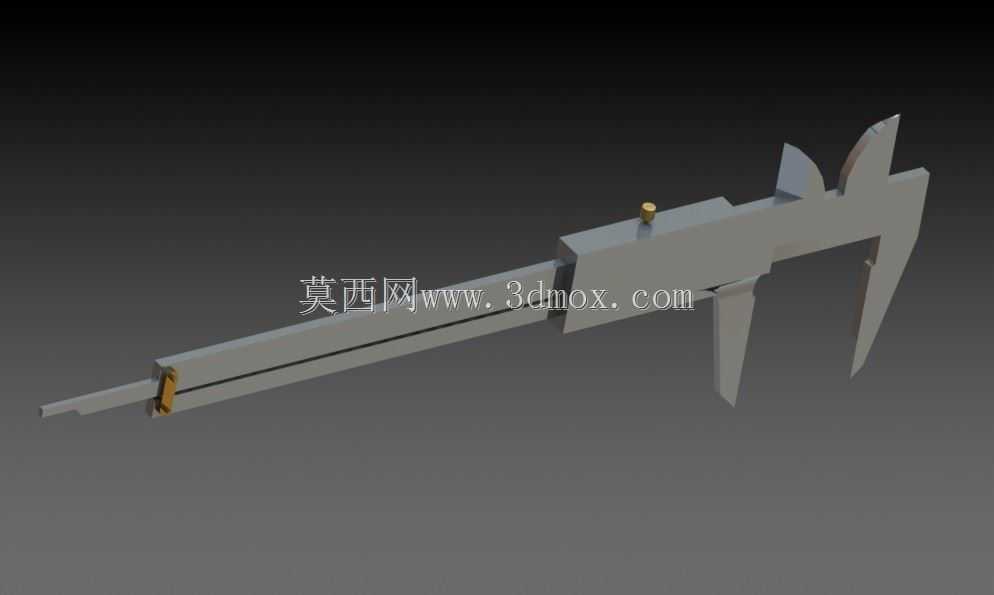

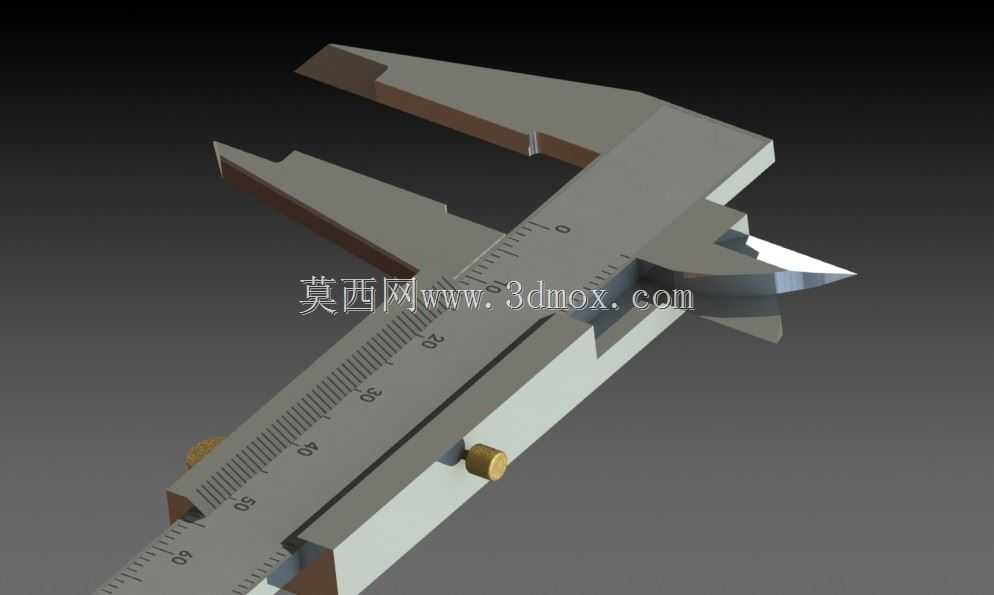

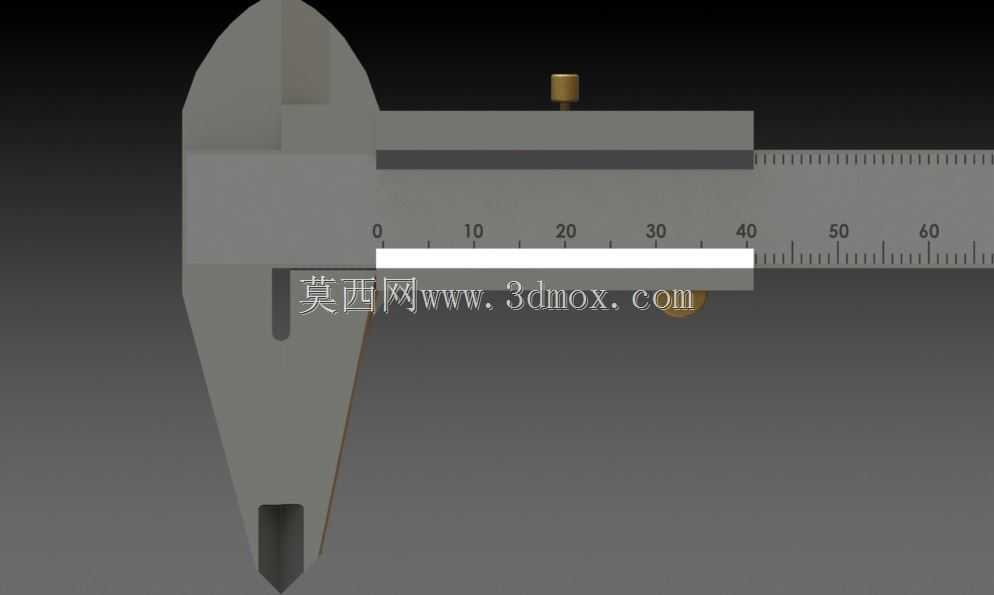

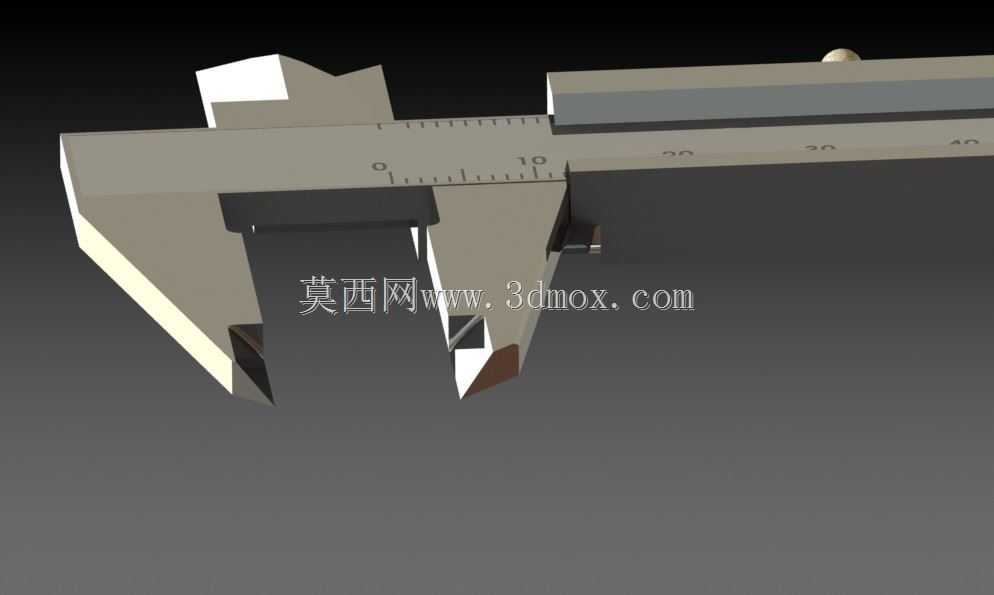

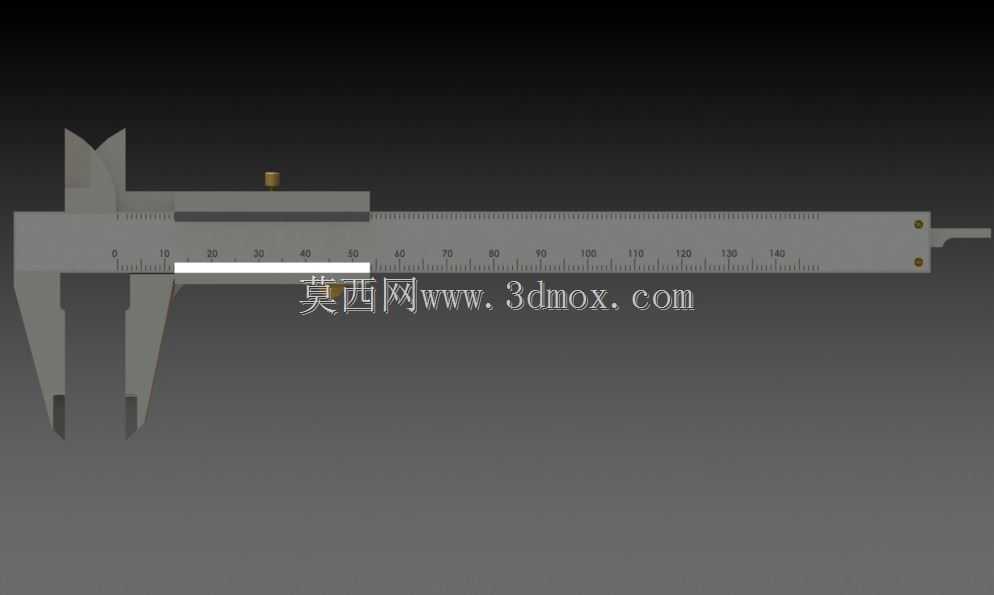

游标卡尺作为机械加工、五金制造、设备检修领域应用最广泛的接触式长度测量器具，是生产现场质量管控、零件尺寸核验、装配间隙调整环节不可或缺的基础工具，这款游标卡尺的三维结构设计完全贴合一线工业测量的实际使用需求，覆盖从普通五金零件粗加工到精密零部件尺寸核验的多场景使用要求。在实际生产场景中，无论是机加工车间的操作工对车削、铣削工件的内外径快速抽检，还是装配工位的维修人员对设备配合间隙、孔位深度的现场测量，亦或是五金加工环节对板材厚度、台阶尺寸的核验，这款卡尺都能凭借稳定的结构设计提供可靠的测量支撑，无需复杂的调试操作，拿取即可快速完成测量动作，适配车间多工位流转的使用需求。从功能特性来看，这款卡尺集成了内外径测量、深度测量、台阶尺寸测量四类核心测量功能，固定量爪与活动量爪的测量面做了贴合度优化，闭合状态下两测量面无缝隙，避免测量误差；尺身的刻度标识做了凹凸结构设计，长期使用摩擦也不会出现刻度磨损模糊的问题；滑动部位设置了锁紧旋钮，测量完成后可固定尺框位置，方便操作人员读取数值，避免移动过程中尺框滑动导致读数偏差；深度测量杆与尺身保持严格平行，伸出过程无卡顿，可精准完成盲孔深度、台阶高度的测量作业。在设计思路上，整体结构遵循人体工学操作逻辑，尺身采用符合手持操作的厚度设计，长时间握持测量也不会产生明显的手部疲劳；量爪的刃口角度做了优化，既保证内孔测量时能够顺利伸入小孔径内部，又避免刃口过于尖锐容易划伤工件表面或操作人员的问题；滑动尺框与尺身的配合间隙做了精准控制，既保证滑动过程顺畅无卡滞，又不会出现晃动导致的测量精度偏差；锁紧装置的位置设置在拇指可轻松触碰的区域，单手握持即可完成测量、锁紧、读数的全流程操作，无需双手配合调整，大幅提升现场测量的效率。从外形尺寸与安装边界来看，这款卡尺的整体长度适配常规0-150mm测量量程的尺寸要求，量爪的伸出长度满足常规中小尺寸零件的测量深度需求，整体结构无多余外凸部件，可轻松放入常规的工具盒、工具腰包中携带，适配车间现场流动作业的携带需求；各活动部件的运动边界做了限位设计，尺框滑动至量程两端时不会出现脱出尺身的问题，日常使用无需担心部件脱落丢失，整体结构紧凑，没有冗余的设计部分，兼顾了结构强度与便携性，能够满足工业现场高频次、多场景的测量使用要求。
