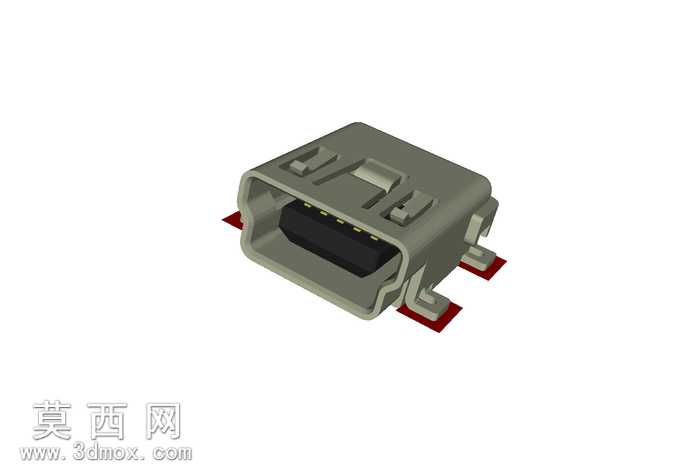

贴片式迷你USB B型母座连接器三维建模

本模型为贴片式迷你USB B型母座连接器，建模过程严格参照TE官方提供的1734035-1型号实物尺寸参数搭建，首先在三维建模环境中绘制连接器金属外壳的基础轮廓，通过拉伸、切除、折弯等特征命令还原外壳的包裹式防护结构，精准复刻外壳两侧的定位卡扣与前端插接导向槽，确保公头插入时的导向限位结构完全符合实物装配逻辑。针对内部黑色绝缘胶芯部分，采用多步拉伸切除完成胶芯的基座造型，预留出端子引脚的安装槽位，同时还原胶芯表面的防呆凸起结构，避免插接时出现方向错位的问题。金属端子部分按照贴片焊接的引脚形态建模，分别还原信号端子与接地端子的弯折角度、焊盘延伸长度，确保引脚与PCB焊盘的贴合位置完全匹配SMT贴片工艺的装配要求，端子接触端的弹性接触片结构也做了细节还原，模拟实际使用时的弹性接触形态。材质渲染阶段，金属外壳赋予哑光锡镍合金材质，调整金属粗糙度参数还原接插件外壳的半哑光金属质感，绝缘胶芯赋予黑色阻燃PBT塑料材质，添加轻微的颗粒质感还原工程塑料的表面肌理，金属端子赋予亮面镀金铜材质，区分端子与外壳的金属色泽差异，焊盘部分还原红棕色阻焊层与裸露焊盘的材质区分。建模过程中重点考量了接插件的装配公差，外壳与胶芯的配合间隙、端子与胶芯槽位的配合尺寸都按照行业通用公差预留，模型同时还原了连接器底部的贴片定位柱结构，用于SMT贴装时的PCB板定位，整体结构完整还原了该款迷你USB母座的全部装配特征，可用于电子设备接口布局的干涉检查、PCB封装匹配验证以及产品结构设计的参考使用，模型细节完整，各部件可单独拆分用于爆炸视图制作与装配工艺演示。
