8针插拔式PCB接线端子插座结构

这款8针插拔式PCB板插座，是工业电气控制、消费电子、电力电子设备内部实现电路板与外部导线可靠连接的核心接插部件，广泛应用于变频器、伺服驱动器、工业PLC IO模块、智能家居控制板、电源模块、仪器仪表等需要频繁拆装接线的电子设备场景，能够大幅降低设备生产组装、后期运维的接线作业难度，避免直接焊接导线带来的拆改不便、焊点虚接脱落等问题。

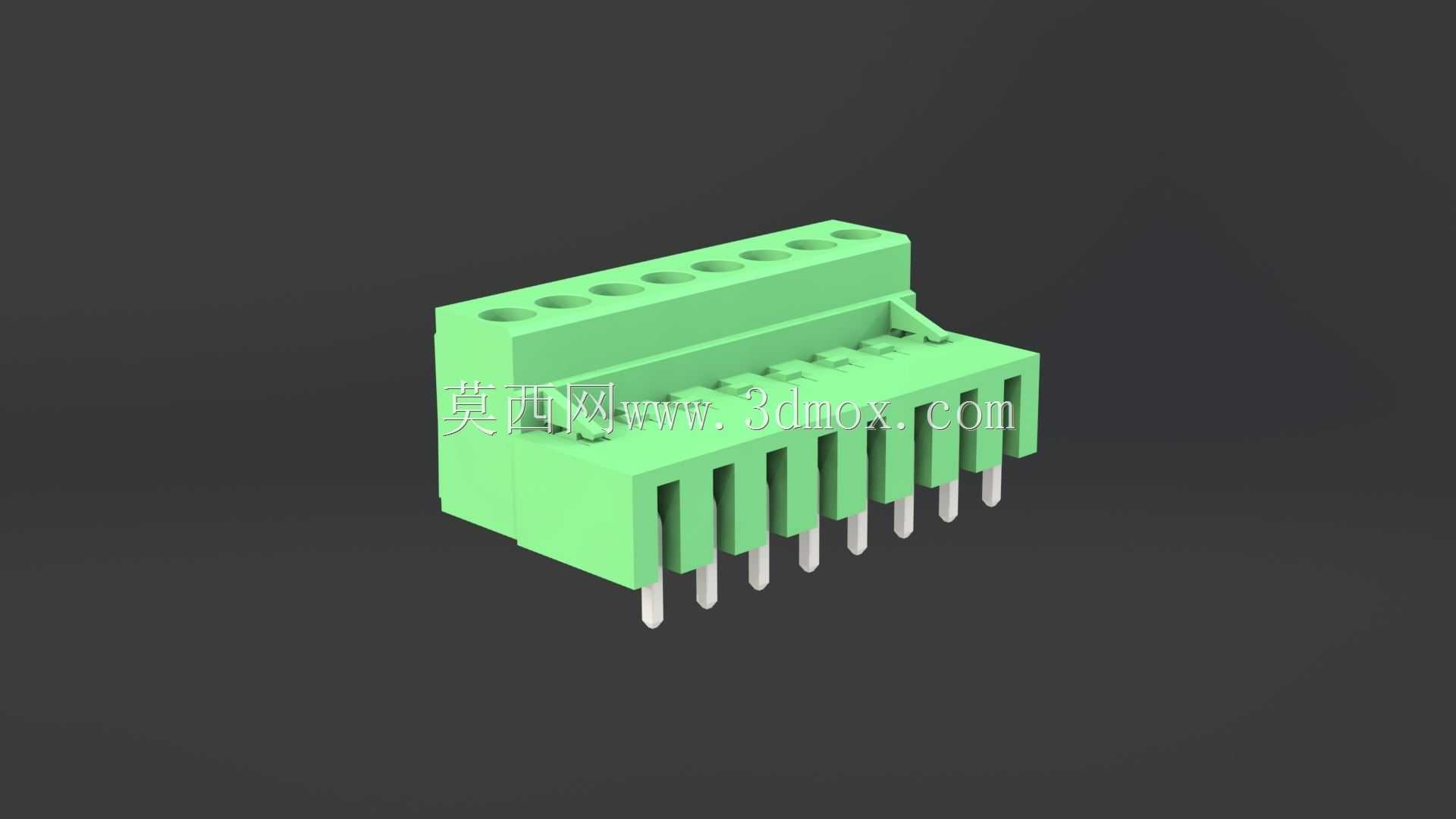

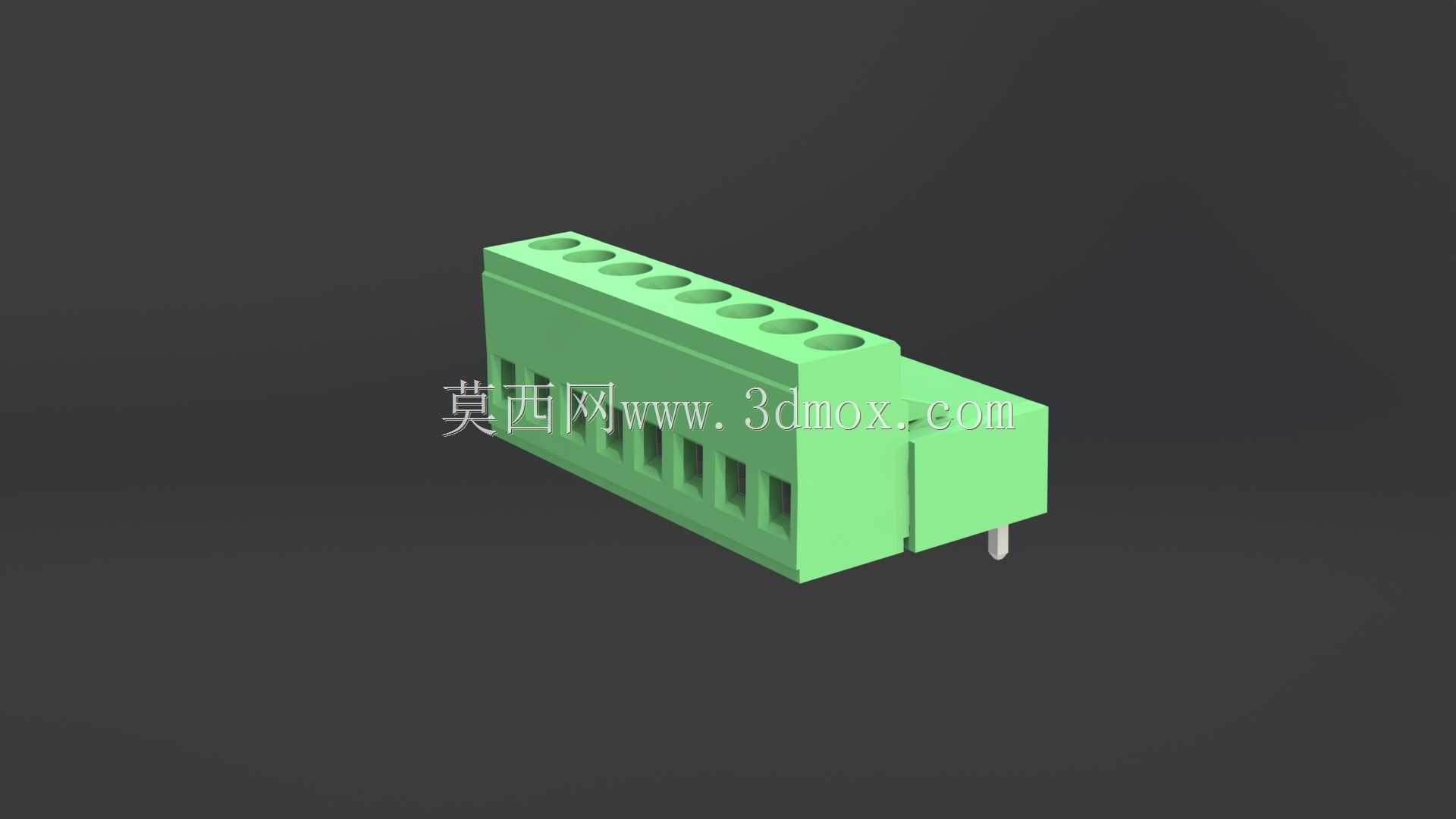

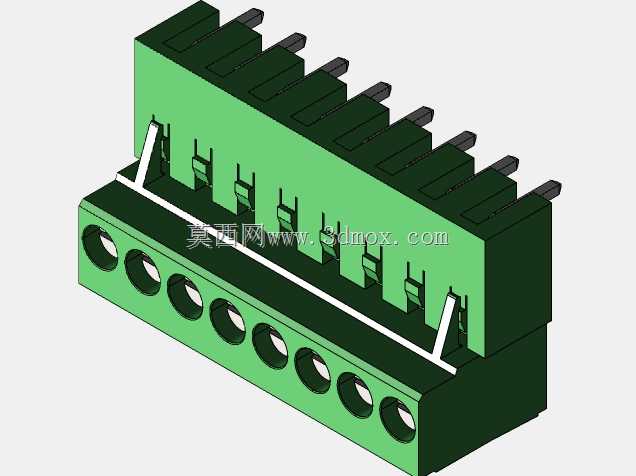

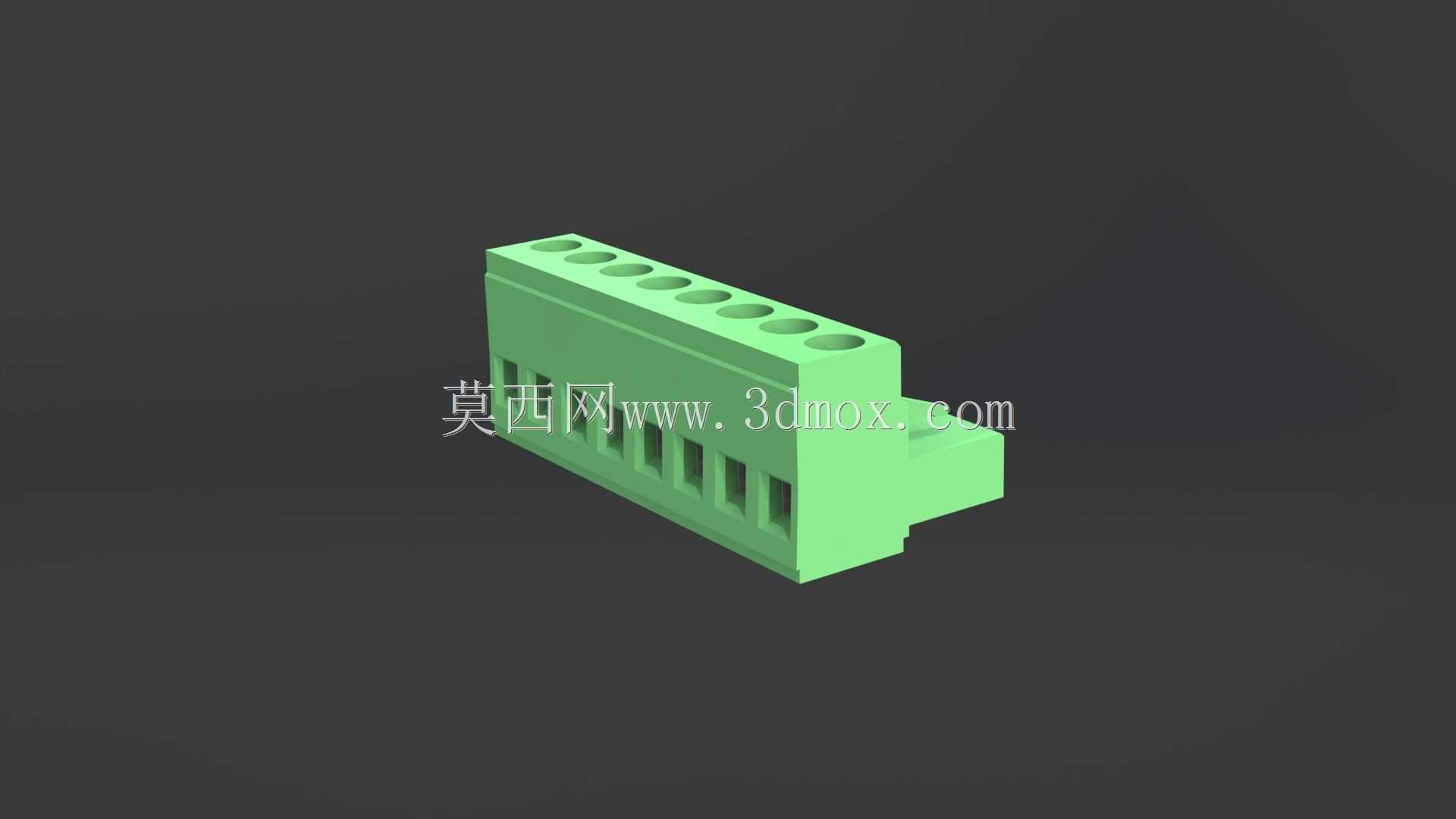

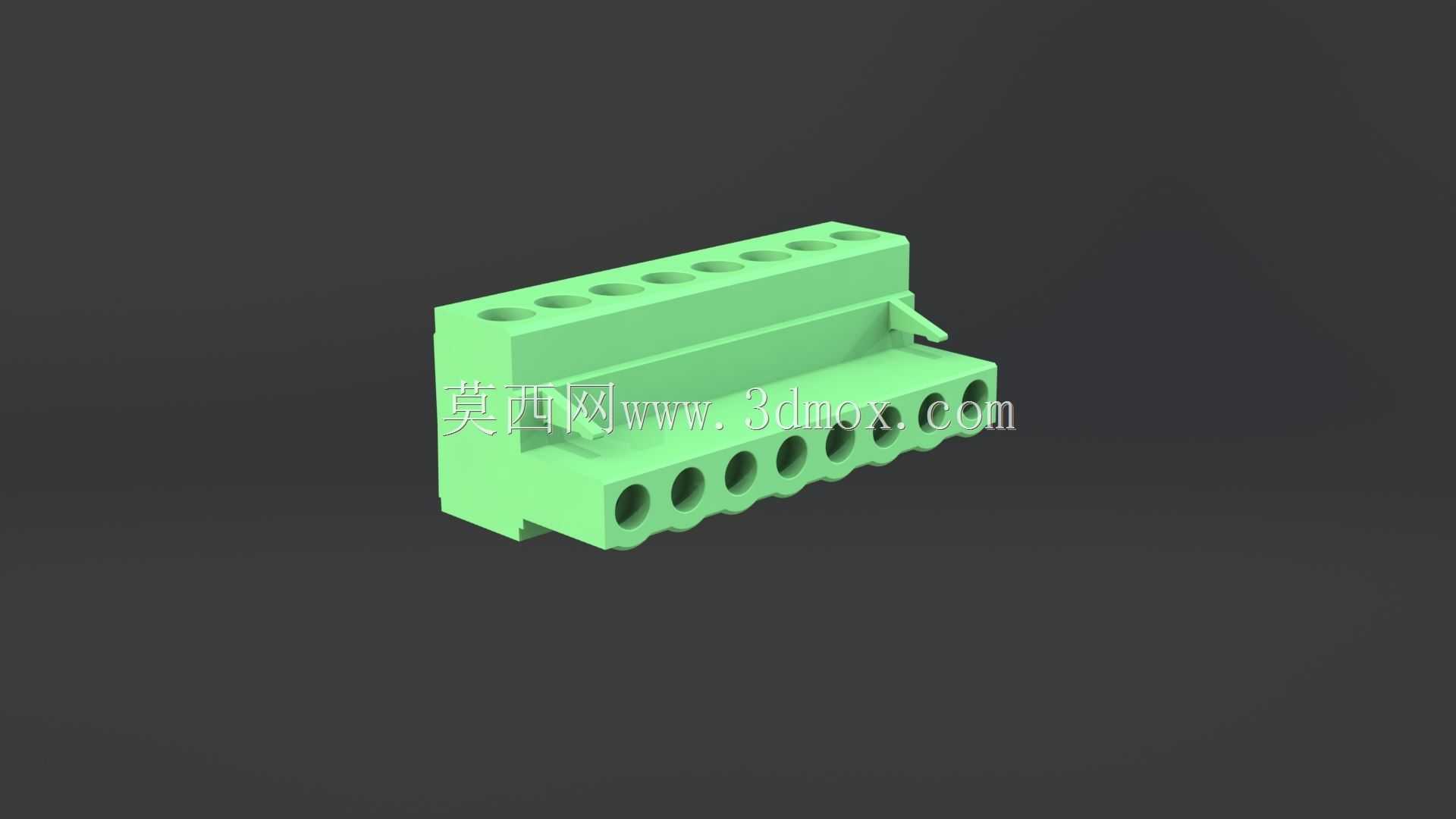

从实际使用功能来看，该插座采用插拔式对接设计，配套对应针数的插头部件即可完成快速接线，无需在PCB板上逐一焊接多股导线，接线时仅需将剥好线头的导线接入配套插头的压线孔位，拧紧压线螺丝即可完成导线端预处理，后续设备组装或检修时直接将插头插入该插座即可完成电路连通，单回路可承载常规低压控制回路的额定电流，满足多数工业控制、弱电信号传输场景的载流需求，同时相邻针位之间设置有足够的绝缘隔离结构，能够避免相邻回路之间的爬电、击穿风险，保障电气连接的安全性。

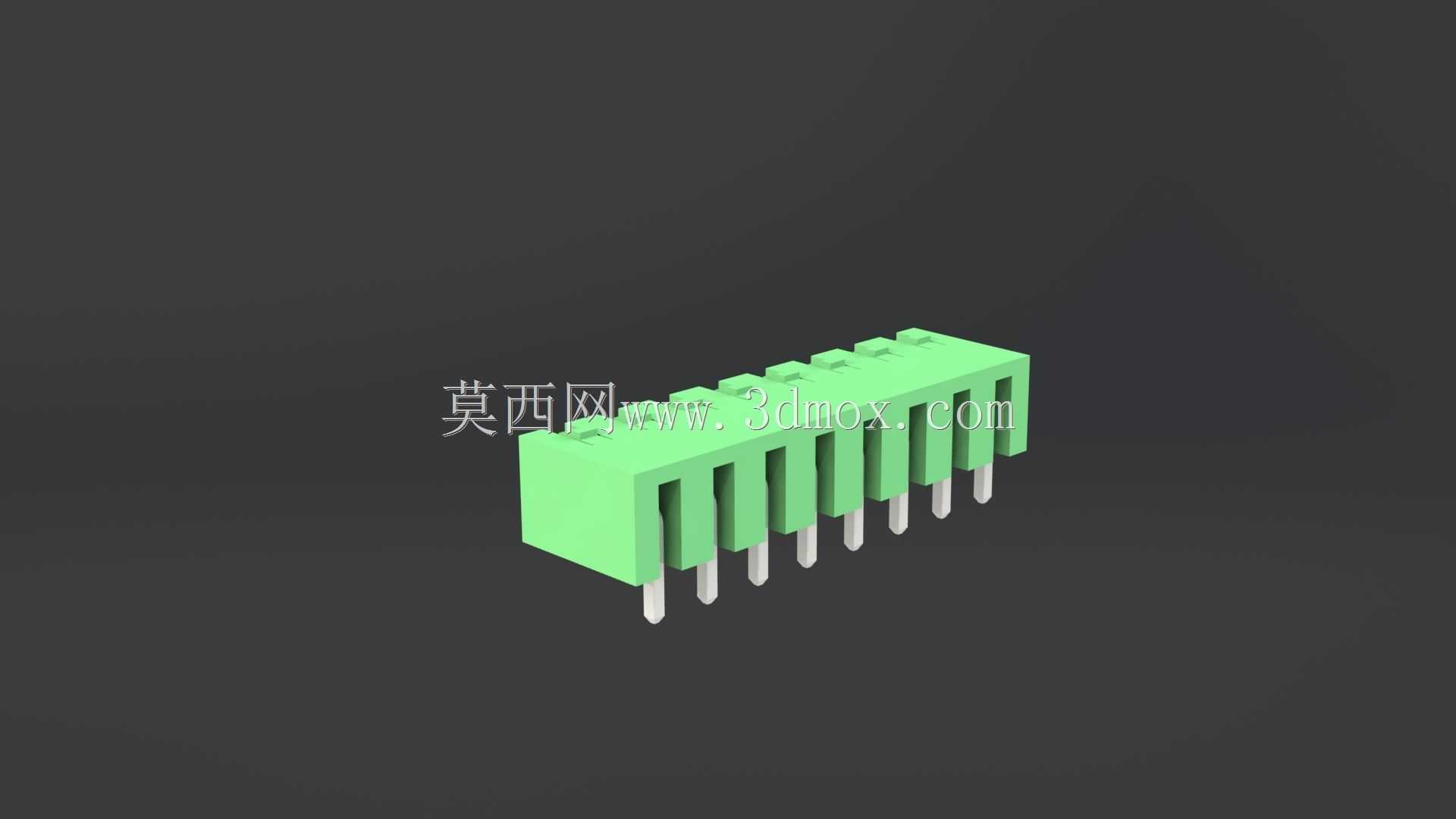

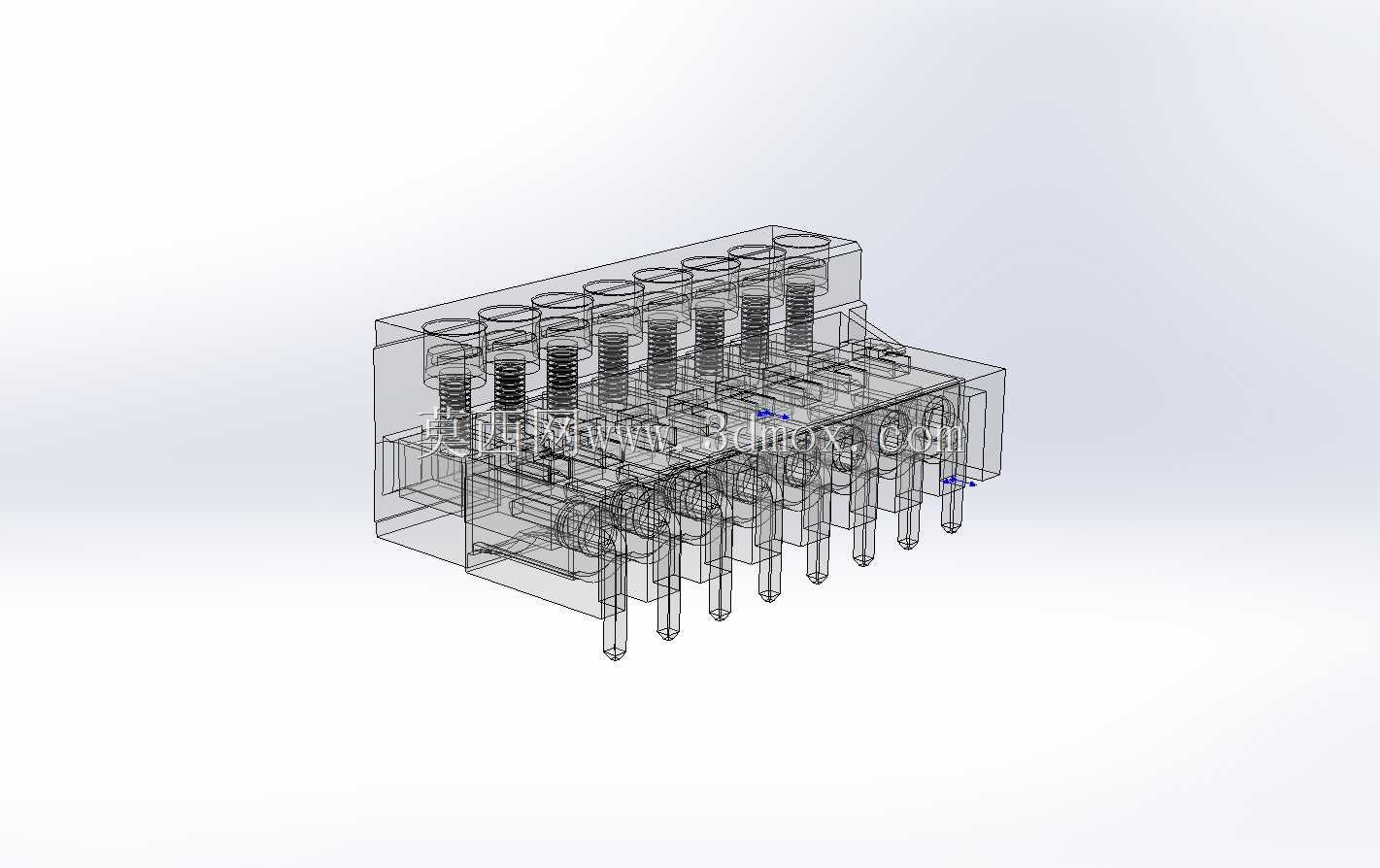

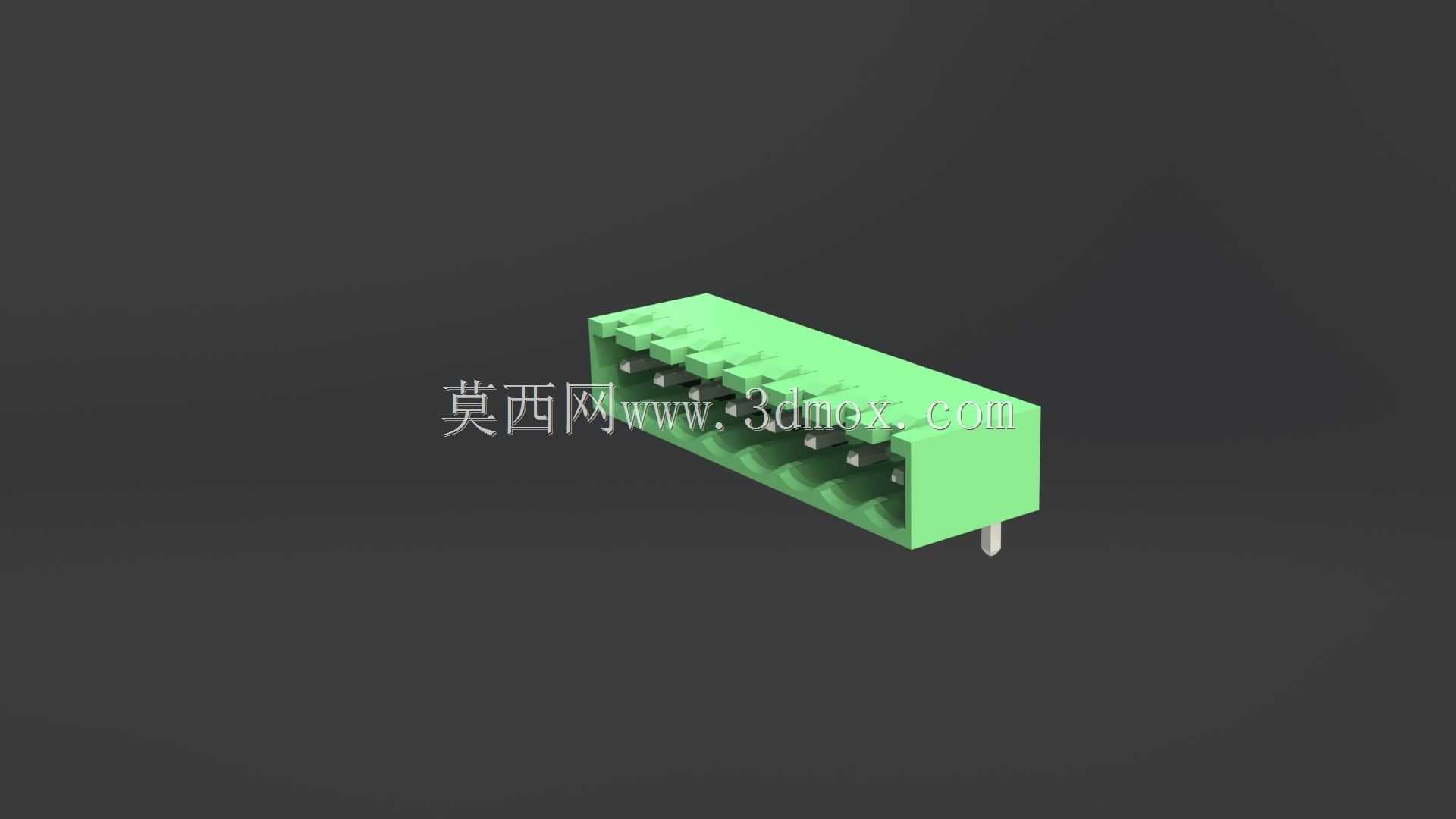

在产品设计思路上，该插座整体采用阻燃级绿色绝缘工程塑料作为主体外壳材质，外壳一体注塑成型，将8组导电铜质插针完全包裹在绝缘腔体内部，仅露出插针的焊接端用于穿过PCB板对应的安装孔进行波峰焊或手工焊接固定，插座本体底部设置有定位凸台，焊接时能够卡在PCB板的定位孔内，避免焊接过程中插座移位倾斜，保障焊接位置精度。插座的插合端设置有防呆导向结构，能够避免配套插头插反导致的接线顺序错误，插合后插头与插座之间有适度的卡合阻尼，可抵御设备运行过程中的轻微振动，防止插头意外松脱导致的电路断路。

从外形尺寸与安装边界来看，该插座整体为长条形规整结构，8个接线位沿长度方向等距排布，针位间距符合常规接线端子的通用标准间距，能够匹配市面上同规格的插拔式接线插头；插座本体的宽度、高度尺寸紧凑，不会占用PCB板过多的板面空间与板上高度空间，适配多数设备内部局促的安装空间；焊接端的插针长度经过精准设计，穿过PCB板后露出的焊脚长度恰好满足焊接工艺要求，不会出现焊脚过长触碰其他元器件、或是焊脚过短导致焊接强度不足的问题；插座外壳的边缘做了圆角过渡处理，没有尖锐的棱角，生产组装过程中不会划伤操作人员的手部，也不会刮伤周边的导线绝缘层。
