水平轴三叶片风力发电机组结构设计

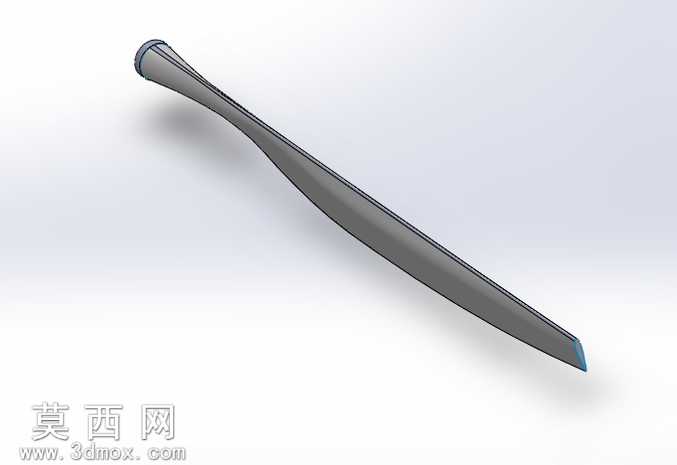

本作品为水平轴三叶片风力发电机组三维建模成果，建模过程依托三维参数化设计思路完成，首先对风力发电机组的核心组成进行模块化拆分，将整体结构划分为风轮叶片、轮毂导流罩、机舱主体、支撑塔筒四大核心模块，各模块独立建模后完成整体装配约束，保证各部件相对位置符合实际风电设备的工程比例。叶片建模阶段采用翼型曲线放样生成实体，根据气动外形要求调整叶片的扭角分布与弦长渐变规律，赋予叶片哑光深灰复合材质模拟玻璃钢叶片的真实质感，叶片根部与轮毂的连接位置做了圆弧过渡处理，避免应力集中的结构缺陷。轮毂部分整合了导流罩结构，前端采用流线型红色整流材质，降低风轮转动过程中的空气阻力，轮毂与叶片的连接位置预留了变桨机构的装配空间，结构细节符合实际风机的传动逻辑。塔筒部分采用等直径渐变薄壁圆筒结构建模，表面赋予哑光金属灰材质模拟钢制塔筒的防腐涂层质感，塔筒底部做了加厚处理，还原实际工程中塔筒与基础连接的加强结构，塔筒与机舱的连接位置设置了偏航机构的装配基准，保证机舱可绕塔筒轴线完成对风动作。机舱部分采用流线型封闭壳体设计，壳体表面做了圆滑曲面处理，降低风阻的同时为内部传动链、发电机、偏航系统等部件预留充足的安装空间。渲染阶段采用柔和的漫反射环境光，突出各部件的材质差异与结构轮廓，整体装配过程采用同轴心、重合等标准装配约束，无干涉错位问题，完整还原了水平轴风力发电机组的外部结构特征与装配关系，可用于风电设备的结构展示、原理教学等场景。
