集成电机式卧式清水输送离心泵结构

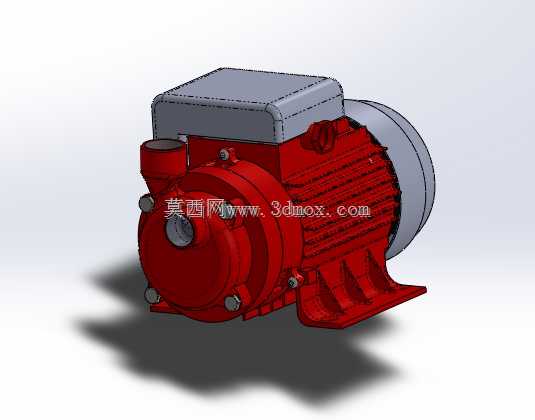

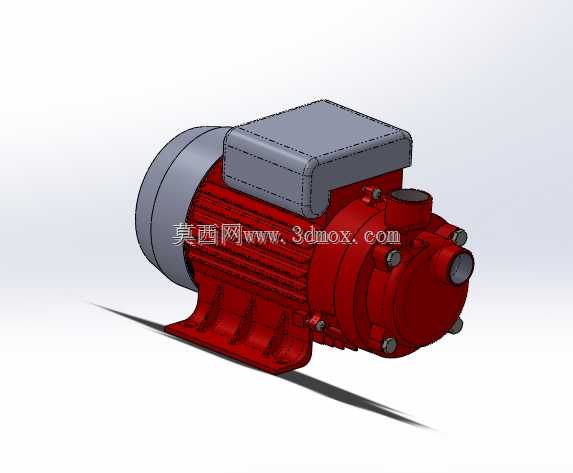

　　这款集成电机的卧式离心泵结构，在民用供水、小型暖通循环、设备冷却补水等场景中有着极高的适配性，日常接触到的独栋住宅自吸供水、小型加工设备冷却回路补液、太阳能采暖系统的冷热水循环，都能见到同结构泵组的身影。不同于分体式泵组需要额外做电机与泵体的联轴器对中，这款结构直接将电机转子轴延伸作为泵叶轮的驱动轴，从根源上消除了联轴器安装偏差带来的振动、轴封偏磨问题，也大幅缩减了整机的轴向安装尺寸，对于安装空间局促的壁挂式设备配套、小型机柜内集成安装场景十分友好。从结构设计逻辑来看，泵体过流段采用蜗壳式流道设计，进水口沿轴向正对叶轮中心，出水口沿蜗壳切向布置，这种流道结构能最大程度降低流体在泵腔内的转向阻力，

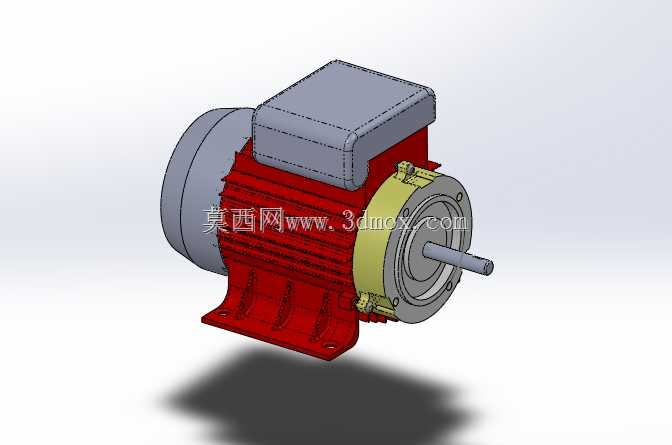

　　在小功率驱动的前提下保证额定扬程与流量输出。叶轮端采用闭式叶轮结构，叶片曲面做了等厚圆弧过渡，既适配清水类低杂质介质的输送需求，也能减少铸造或注塑加工的工艺难度，叶轮与泵腔内壁的间隙控制在0.3-0.5mm区间，间隙过大会导致回流损失降低泵效，间隙过小则容易在装配时出现叶轮擦腔的问题，这个间隙值也是小功率清水泵长期验证下来的最优区间。电机部分的散热筋沿机壳轴向整周布置，筋条高度12mm、厚度3mm，相邻筋条间距8mm，这种尺寸设计既能保证电机运行时的自然对流散热效率，也不会因为筋条过密导致积灰后难以清理，电机顶部的接线盒采用倒扣式密封结构，接线腔与电机内腔之间做了密封胶条分隔，能避免日常泼溅、环境潮气侵入接线端子导致的绝缘下降问题。

　　安装底座采用一体式铸造成型的支脚结构，两个安装脚的中心距按照常用小功率泵组的通用安装尺寸设计，安装孔为长圆孔设计，允许安装时存在±2mm的位置偏差，降低现场安装的对位难度，底座与泵体、电机机壳的连接位置做了加强筋过渡，能承受泵组运行时的振动载荷，避免长期运行后出现连接位置开裂的问题。轴封位置采用机械密封结构，相比传统填料密封，机械密封的泄漏量更低，运行时的摩擦阻力更小，不需要定期调整填料压盖的压紧力，能减少后期维护的工作量，密封摩擦副采用陶瓷对石墨的材质配对，适配清水介质下的长期运行，耐磨性能足以覆盖整机的设计使用寿命。进出口的连接法兰采用标准小口径管螺纹设计，能直接和常用的PPR水管、镀锌钢管做螺纹连接，不需要额外配置转换接头，

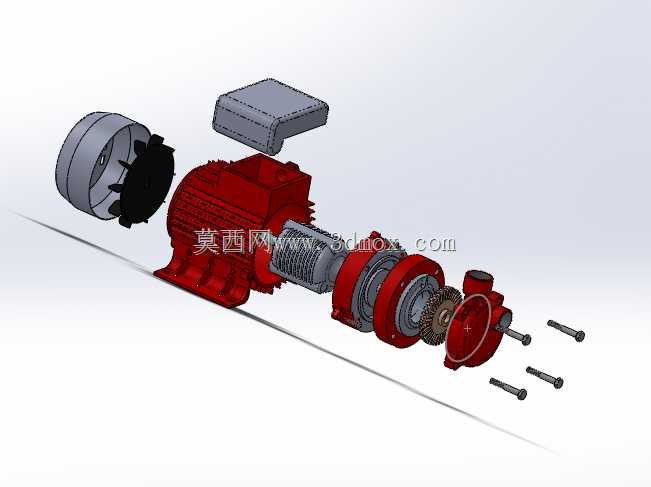

　　法兰端面做了密封槽设计，安装时只需要加装对应规格的橡胶密封垫就能保证密封性能，避免连接处渗水。在做三维建模的时候，需要重点关注几个装配边界：首先是电机轴的轴向窜动量必须控制在0.1mm以内，否则会导致叶轮轴向位置偏移，和泵腔端面发生摩擦；其次是机械密封的静环安装深度要和泵腔的密封槽深度匹配，过深会导致密封面比压不足泄漏，过浅会导致比压过大加速密封面磨损；另外接线盒的出线口要预留防水电缆接头的安装空间，不能和电机散热筋发生干涉。整机的重心落在安装底座的两个支脚中心连线附近，安装固定后不需要额外做配重调整，运行时的振动幅度能控制在0.1mm以内，不会对配套的管路、设备造成额外的振动影响。在选型适配的时候，这款结构的泵组更适合输送不含固体颗粒、温度不超过80℃的清水类介质，不能用来输送含泥沙的污水、带有腐蚀性的化工流体，否则会快速磨损叶轮、腐蚀流道和密封件，大幅缩短使用寿命。
