台式五轴微纳铣钻加工机床结构设计

　　这套台式微纳加工设备的结构设计，核心瞄准小尺寸硬脆材料、金属薄壁件的微米级加工需求，区别于常规大型五轴加工中心的大行程、重切削定位，其整体采用台式紧凑布局，将安装占地控制在常规实验室工作台可承载的边界范围内，底座采用高阻尼花岗岩材质一体化浇筑成型，规避常规铸铁底座长期使用产生的应力形变问题，底座与上部运动模组之间设置环形隔振垫，可隔绝车间地面传递的80%以上低频振动，满足亚微米级切削的稳定性要求。

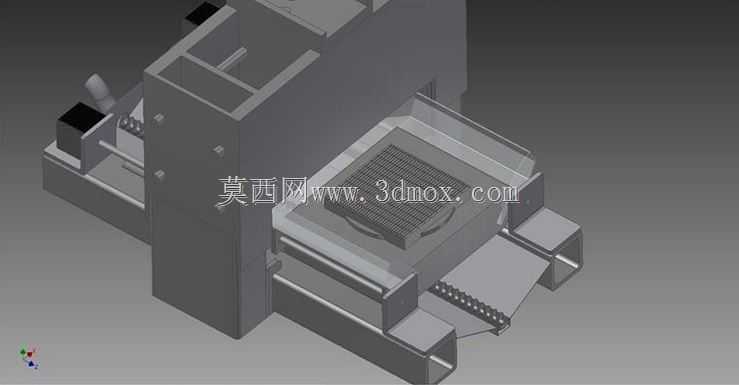

　　从功能实现逻辑来看，设备采用双摆台结构的五轴联动架构，X/Y/Z三个直线轴均采用直线电机直接驱动，搭配分辨率1nm的光栅尺做全闭环位置反馈，直线轴的重复定位精度控制在0.3μm以内，A/C两个回转轴采用直驱力矩电机驱动，端跳与径跳均控制在0.2μm以内，可实现钢、硬质合金、工程陶瓷等材料的复杂曲面微铣削、微孔钻削加工，加工后的工件尺寸公差可稳定控制在1μm以内，表面粗糙度可达到Ra1nm以下，完全覆盖微流控芯片模具、精密光学元件、微型传动零件、MEMS器件封装结构的加工需求，可放置在超净间、精密加工实验室、小型精密零部件生产车间内使用，无需单独做大型设备的地基浇筑，安装时仅需调整底座四个支脚的水平度，将台面水平误差控制在0.02mm/m范围内即可投入使用。

　　设计过程中优先考虑了加工过程的热稳定性问题，主轴采用高速空气静压电主轴，最高转速可达120000rpm，主轴内部设置循环冷却通道，将连续加工4小时的主轴温升控制在0.5℃以内，避免热伸长导致的加工尺寸漂移；直线电机与驱动模块均搭配独立的水冷散热系统，将运动部件的整体温升控制在1℃以内，从结构根源上降低热变形对加工精度的影响。机架部分采用对称式筋板布局，在保证整体结构刚度的前提下尽可能降低运动部件的质量，提升轴系动态响应速度，可实现1g以上的进给加速度，满足微小特征加工时的频繁启停、微进给需求。

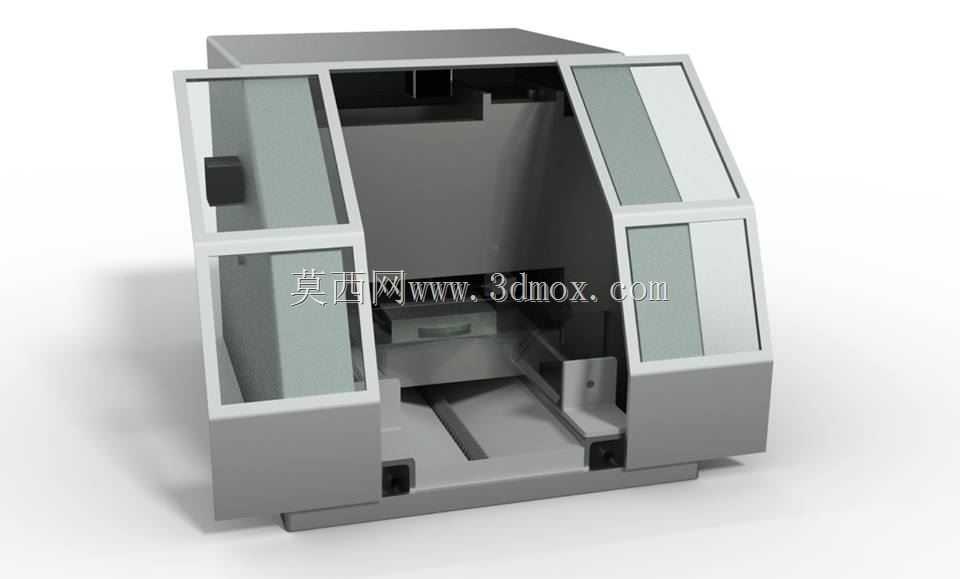

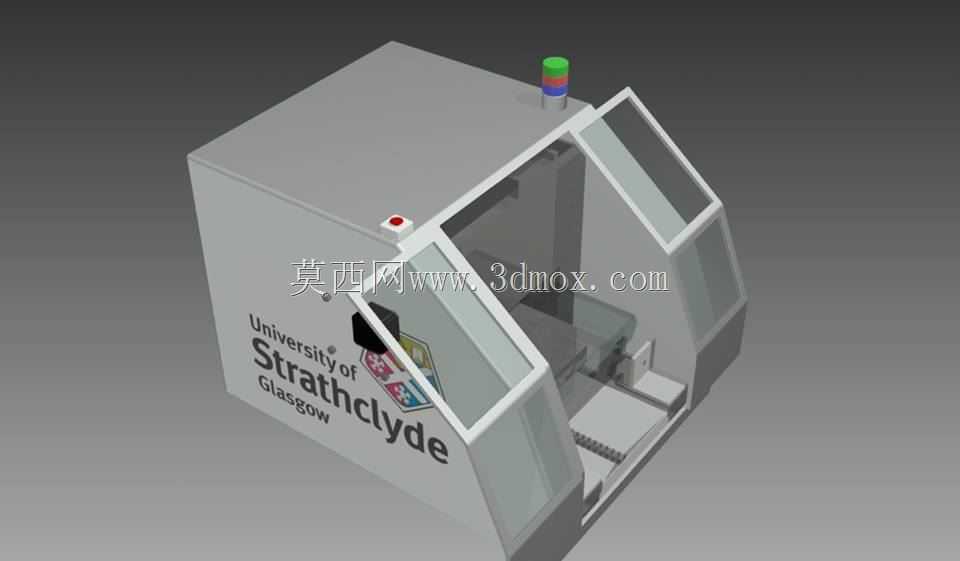

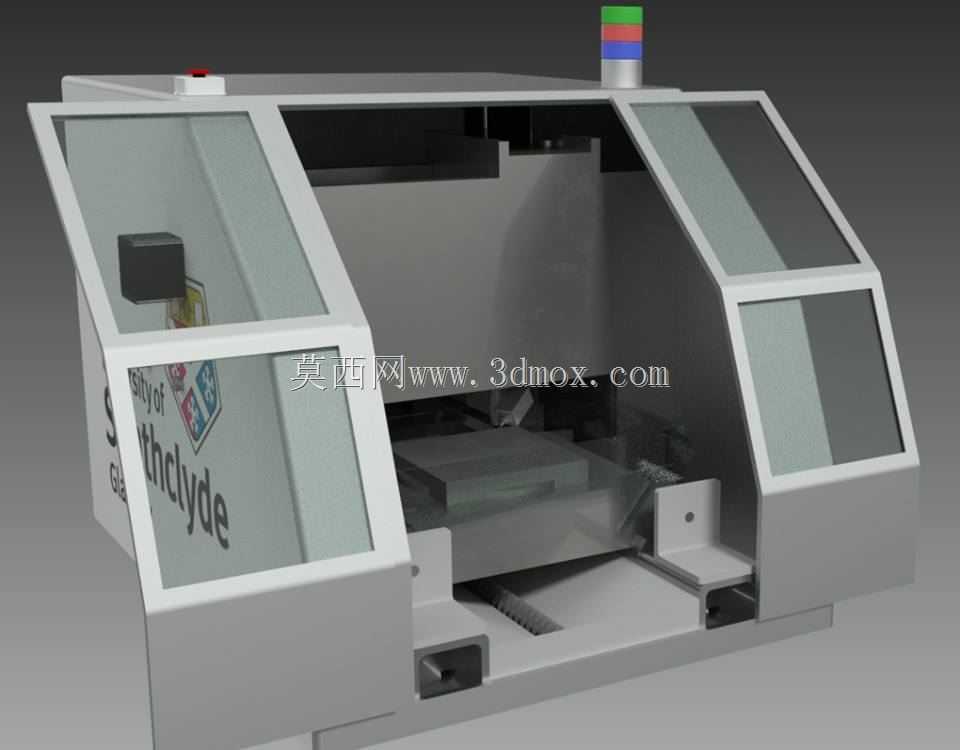

　　安全防护设计上，设备整体采用半封闭透明防护结构，加工区域设置安全联锁装置，防护门开启时主轴自动停转、轴系进给锁止，避免高速切削时的切屑飞溅、刀具崩碎造成的人员伤害；驱动电路与控制电路分仓布置，减少电磁干扰对位置反馈信号的影响，保证加工过程的信号稳定性。刀具夹持采用热缩式刀柄，相比常规弹簧夹头刀柄，刀柄的径向跳动可降低60%以上，适配直径0.1mm以下的微型铣刀、钻头使用，降低微型刀具加工过程的断刀概率。

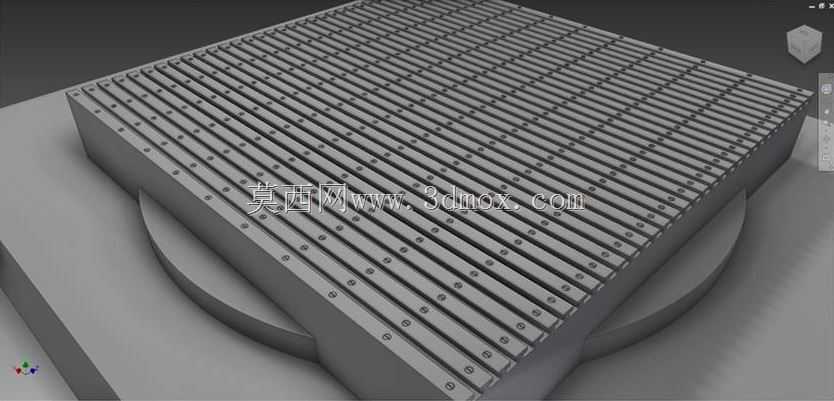

　　从安装边界来看，设备整体外形尺寸控制在800mm×700mm×900mm范围内，整机重量约450kg，常规承重500kg以上的标准工业工作台即可满足安装要求，外接气源压力稳定在0.5-0.7MPa即可满足主轴气浮、防护门气撑的使用需求，供电采用220V单相交流电，无需工业380V动力电接入，适配更多小型加工场景的配电条件。设备的工作台面采用多孔式真空吸附结构，可直接装夹厚度0.1mm以上的薄片类工件，也可搭配专用精密虎钳装夹异形零件，工件装夹后的最大加工范围为100mm×100mm×50mm，完全覆盖绝大多数微纳精密零件的加工尺寸需求。

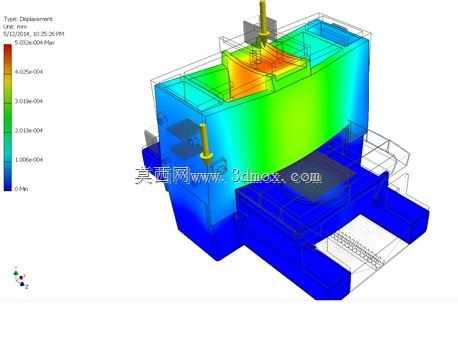

　　这套结构设计在方案阶段就做了完整的有限元刚度仿真与模态分析，对底座、立柱、运动滑台的筋板结构做了多轮拓扑优化，在整机重量降低20%的前提下，一阶固有频率提升至350Hz以上，可有效规避加工过程中主轴转动、轴系运动产生的共振问题，保证切削过程的稳定性。相比同精度等级的大型超精密加工设备，这种台式结构的采购成本、安装成本、使用维护成本都有明显优势，适合中小批量微纳精密零件的加工生产，也可用于高校、科研院所的微纳加工工艺研发场景。
