弗朗西斯涡轮式流体风扇结构设计

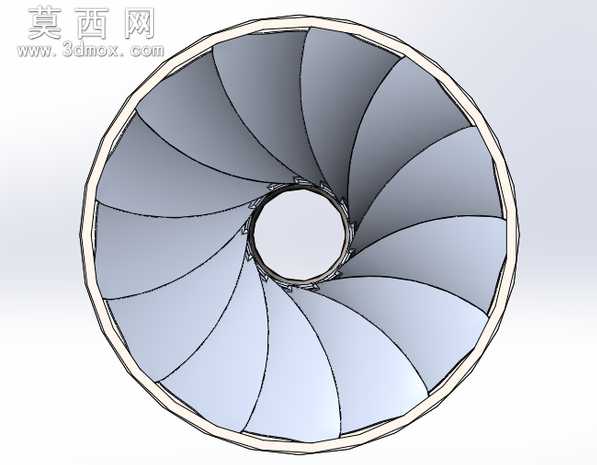

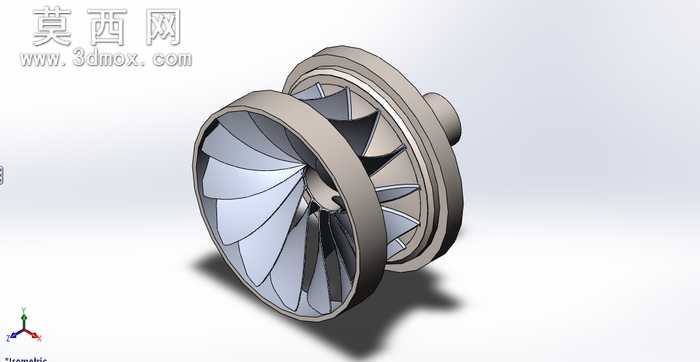

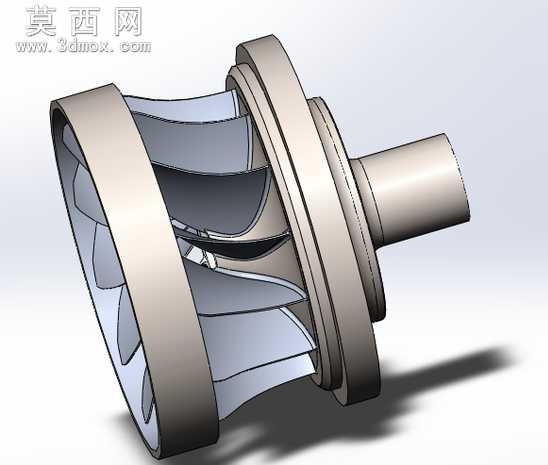

本作品为弗朗西斯式涡轮风扇三维结构设计，建模过程严格遵循流体机械的设计逻辑，先完成核心参数的推演确定，再通过三维建模软件逐步搭建各部分结构。建模初始阶段，首先确定涡轮风扇的整体尺寸基准，以轮毂为核心定位基准，先绘制轮毂的回转体基础轮廓，通过旋转特征完成轮毂主体的构建，保证轮毂与后续安装轴的配合尺寸符合通用装配标准。叶轮部分是整个涡轮风扇的核心结构，建模时先绘制单个叶片的翼型截面草图，参考弗朗西斯式涡轮的流体动力学特性，调整叶片的进口安装角与出口安装角，保证叶片曲面能够引导流体平顺通过，减少流动过程中的涡流损失；单个叶片完成后通过圆周阵列特征，按照设计的叶片数量均匀排布在轮毂外侧，同时对叶片与轮毂的衔接位置做圆角过渡处理，避免应力集中问题，也优化流体在衔接处的流动状态。外壳部分采用双层回转结构设计，外层为承压保护壳体，内层为流体导流壁面，建模时通过偏移曲面命令生成内外壁的均匀壁厚，同时在壳体的进出口位置做扩压段的曲面过渡，匹配叶轮出口的流体流向，提升整体的流体输送效率。渲染阶段为模型赋予了贴近实际工业产品的材质，轮毂与壳体部分赋予哑光金属材质，模拟铸铝构件的表面质感，叶片部分赋予略带金属光泽的浅灰色材质，区分不同构件的视觉层次，同时添加柔和的环境光影与地面阴影，清晰呈现各部分的结构衔接关系，让整体模型的展示效果更具真实感。整个模型的结构设计兼顾了流体性能与机械装配合理性，所有配合位置都预留了标准的装配公差，既可以作为流体机械课程的教学演示模型，也能够为同类涡轮通风设备的结构设计提供参考，帮助设计者快速理解弗朗西斯式涡轮风扇的结构组成与工作原理，缩短同类产品的前期设计周期。
