微型直流制冷压缩机外观结构设计

这款微型直流压缩机主要面向小型便携制冷场景设计，常见于车载迷你冰箱、便携式医疗冷藏箱、微型空调服、小型除湿设备以及紧凑型冷水机组等对安装空间、供电规格有严格限制的制冷系统中，作为蒸汽压缩制冷循环的核心动力部件，它负责将蒸发器端回流的低温低压气态冷媒压缩为高温高压气态，推动冷媒在整个制冷回路中循环流动，通过相变过程实现热量的转移，最终达成目标空间的降温控温效果。

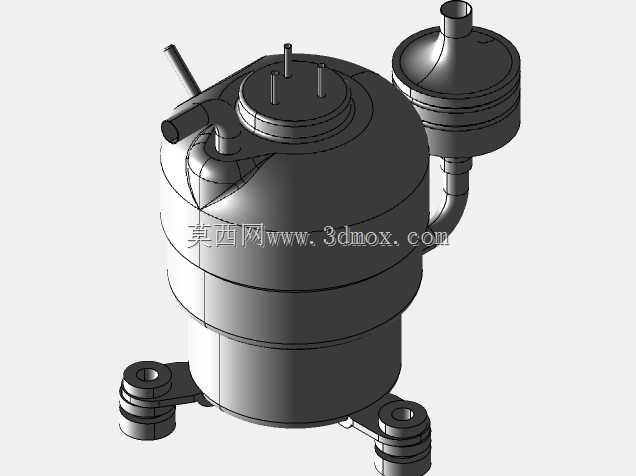

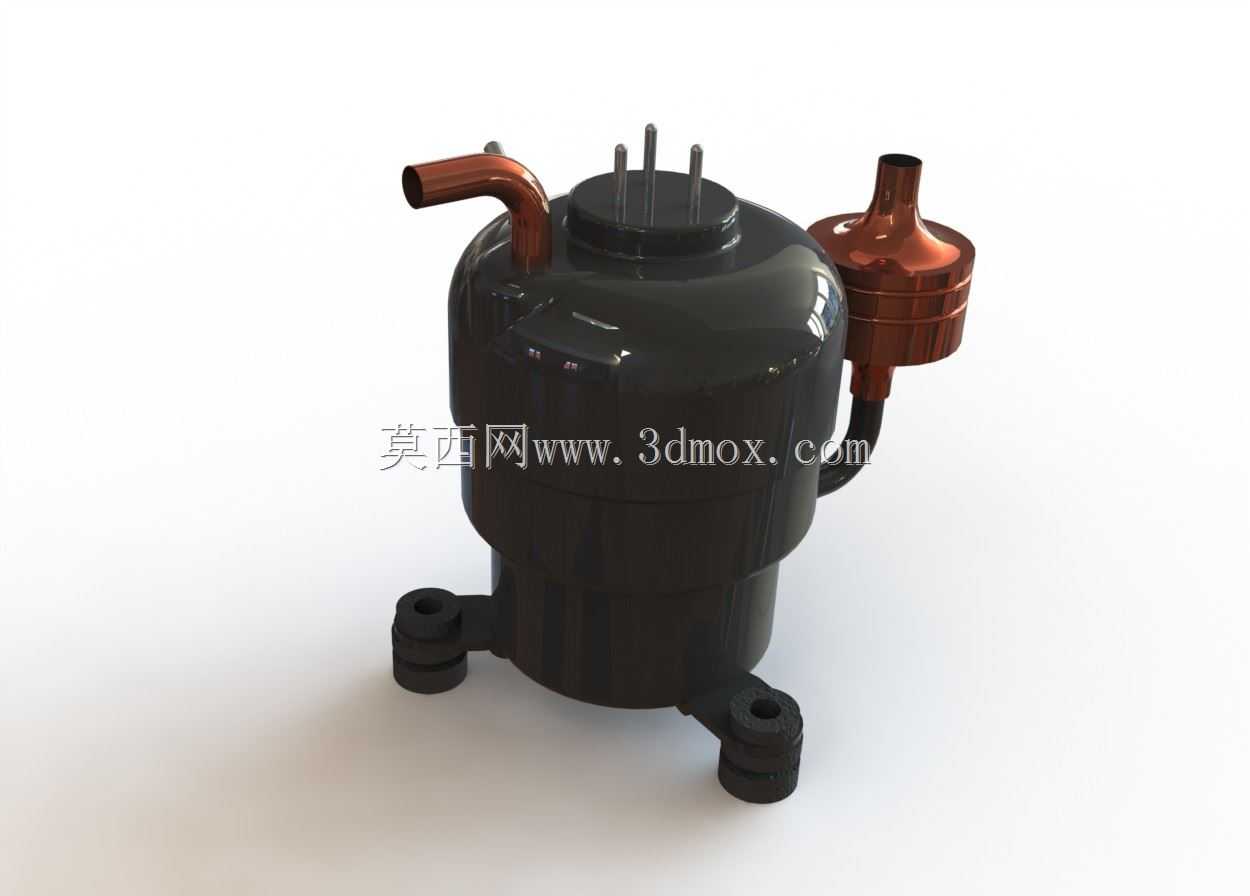

从功能特性来看，该款压缩机适配12V直流供电场景，排量为1.4cc，能够在低电压输入下稳定输出制冷动力，相比传统工频压缩机体积缩小70%以上，重量也大幅降低，非常适合移动便携类制冷设备搭载。整机采用全封闭立式壳体结构，外壳为冲压成型的钢制密封壳体，将内部的泵体、电机组件完全封装在壳体内，既可以避免运行过程中冷媒泄漏，也能阻隔内部机械运动产生的噪音向外传递，降低设备运行的整体噪声水平。壳体侧面设置了两个铜质管路接口，较粗的弯管为回气接口，连接蒸发器端的回流管路，较细的接口连接外置的消音储液结构，再通向冷凝器端，能够对排出的高压气态冷媒进行初步的缓冲消音，同时分离气流中可能携带的液态冷媒，避免液击风险。顶部的三个接线端子为电机供电引脚，采用密封绝缘结构设计，能够在潮湿、多尘的使用环境下保证电气连接的可靠性，避免出现漏电、短路等故障。

设计思路上，这款模型重点还原了压缩机的外部装配特征，底部设置了三个带橡胶减震垫的安装支脚，支脚带有通孔结构，可通过螺栓将压缩机固定在设备的安装基板上，橡胶减震垫能够有效吸收压缩机运行时产生的振动，避免振动传递到设备外壳引发共振噪音，同时也能缓冲设备移动过程中产生的冲击，保护内部机芯结构不受损坏。安装边界方面，整机主体为圆柱形结构，最大外径控制在极小范围内，加上侧面管路和外置储液结构的总宽度、不含顶部接线端子的总高度都适配小型设备的紧凑安装空间，安装支脚的孔位按照等边三角形布局设计，安装时不需要预留过大的操作空间，三个固定点即可保证整机固定的稳定性，管路接口的朝向也预留了足够的接管操作空间，方便生产装配时的管路焊接与连接作业。需要注意的是，该外观结构仅还原了压缩机的外部形态与安装接口特征，未呈现内部的电机、曲轴、活塞、阀片等核心运动部件结构，可用于小型制冷设备的整机布局设计、安装干涉检查、外观展示以及装配工艺验证等场景，帮助设计人员在产品开发阶段快速完成制冷系统的布局规划，提前确认安装空间与管路走向的合理性，减少后续样机试制阶段的改模成本。
