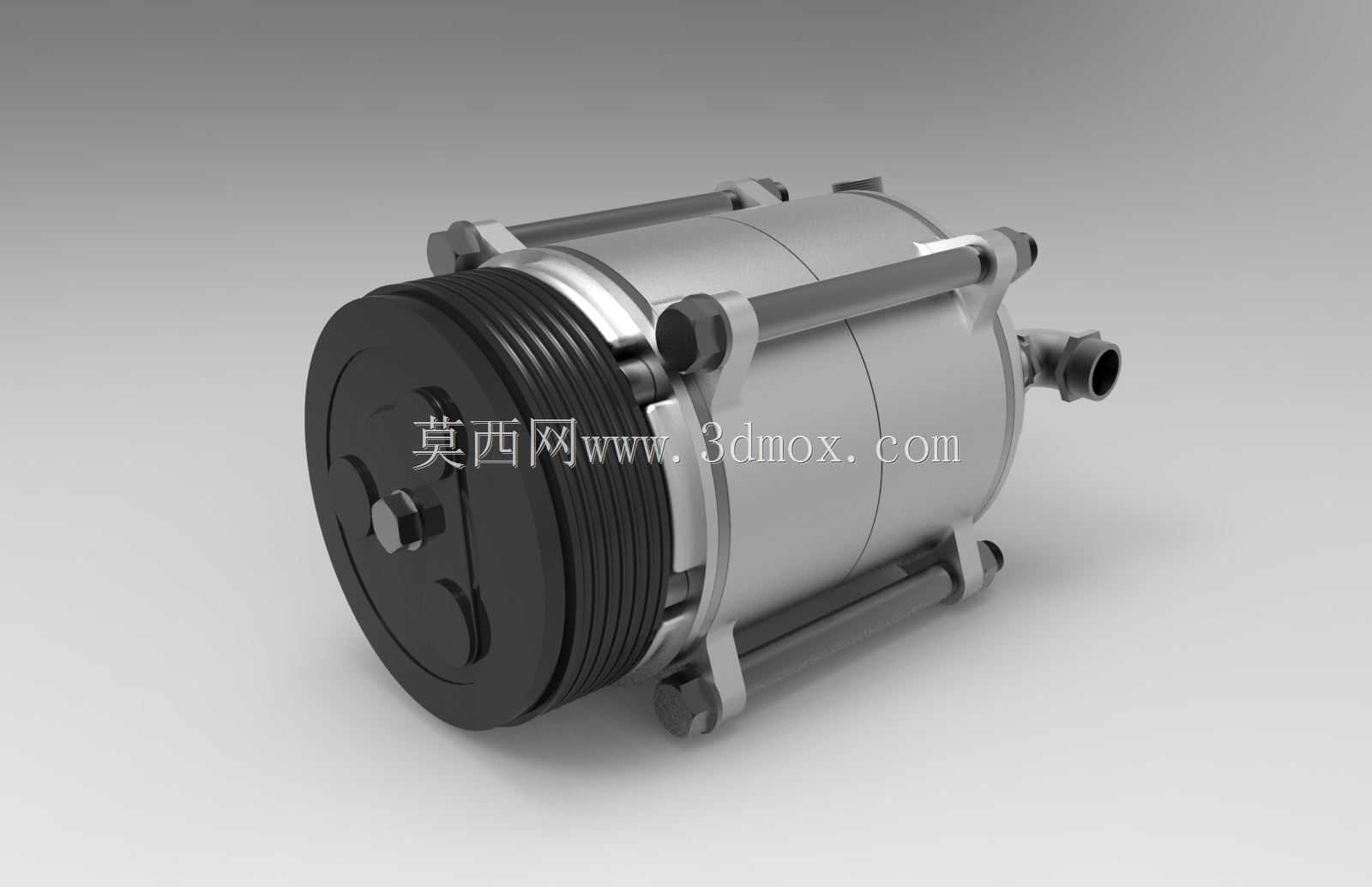

斜盘式汽车空调压缩机结构展示

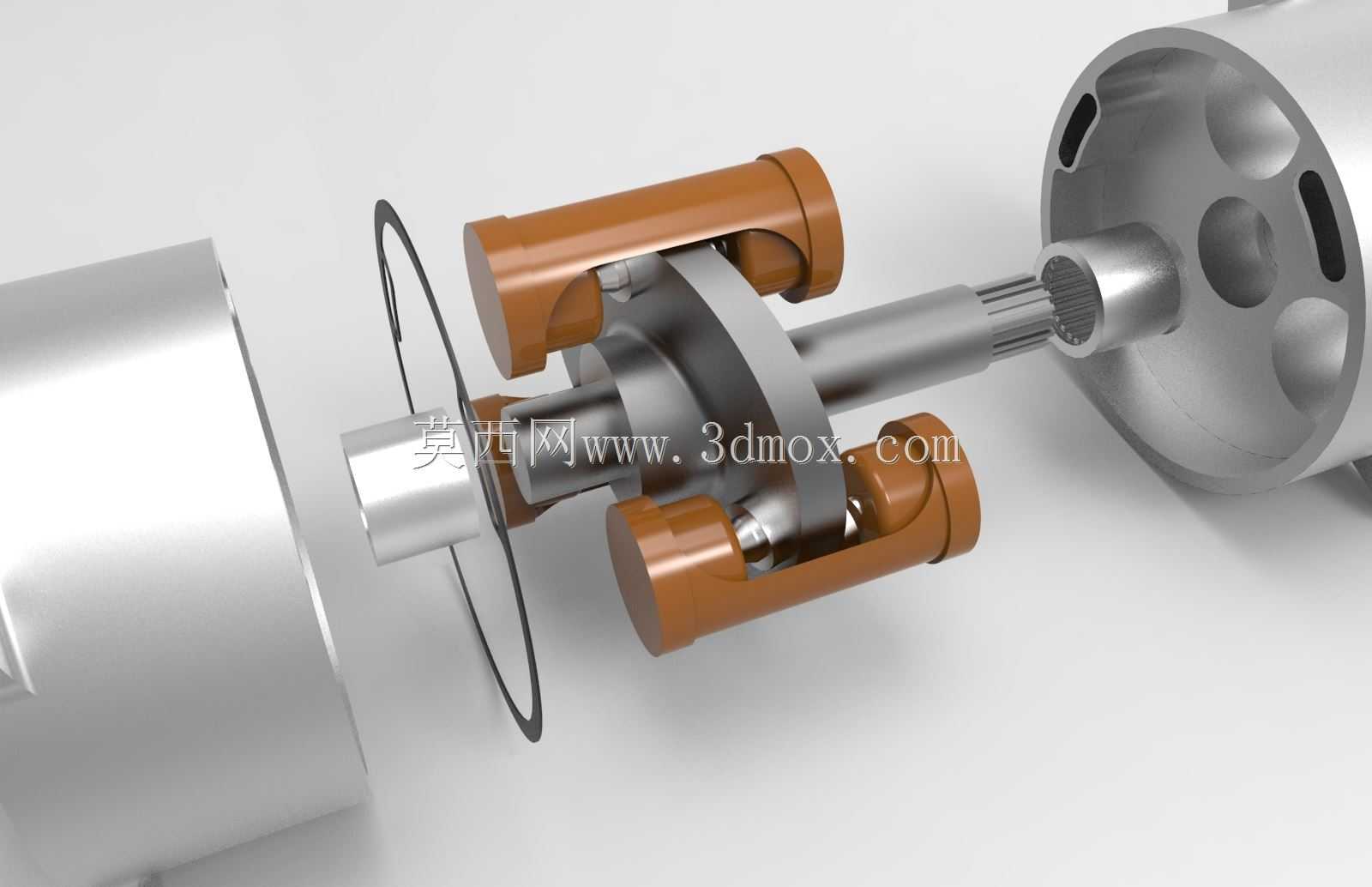

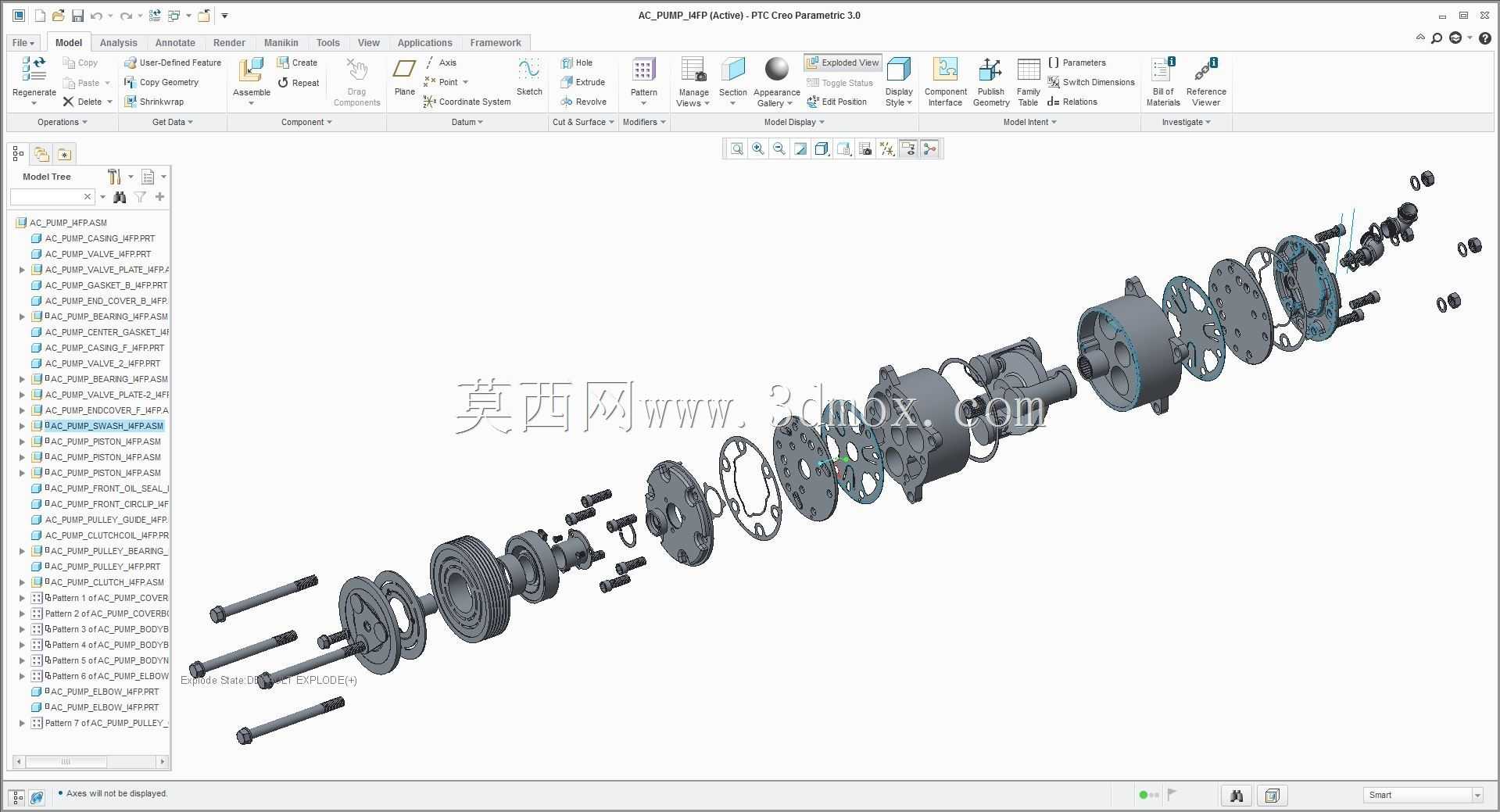

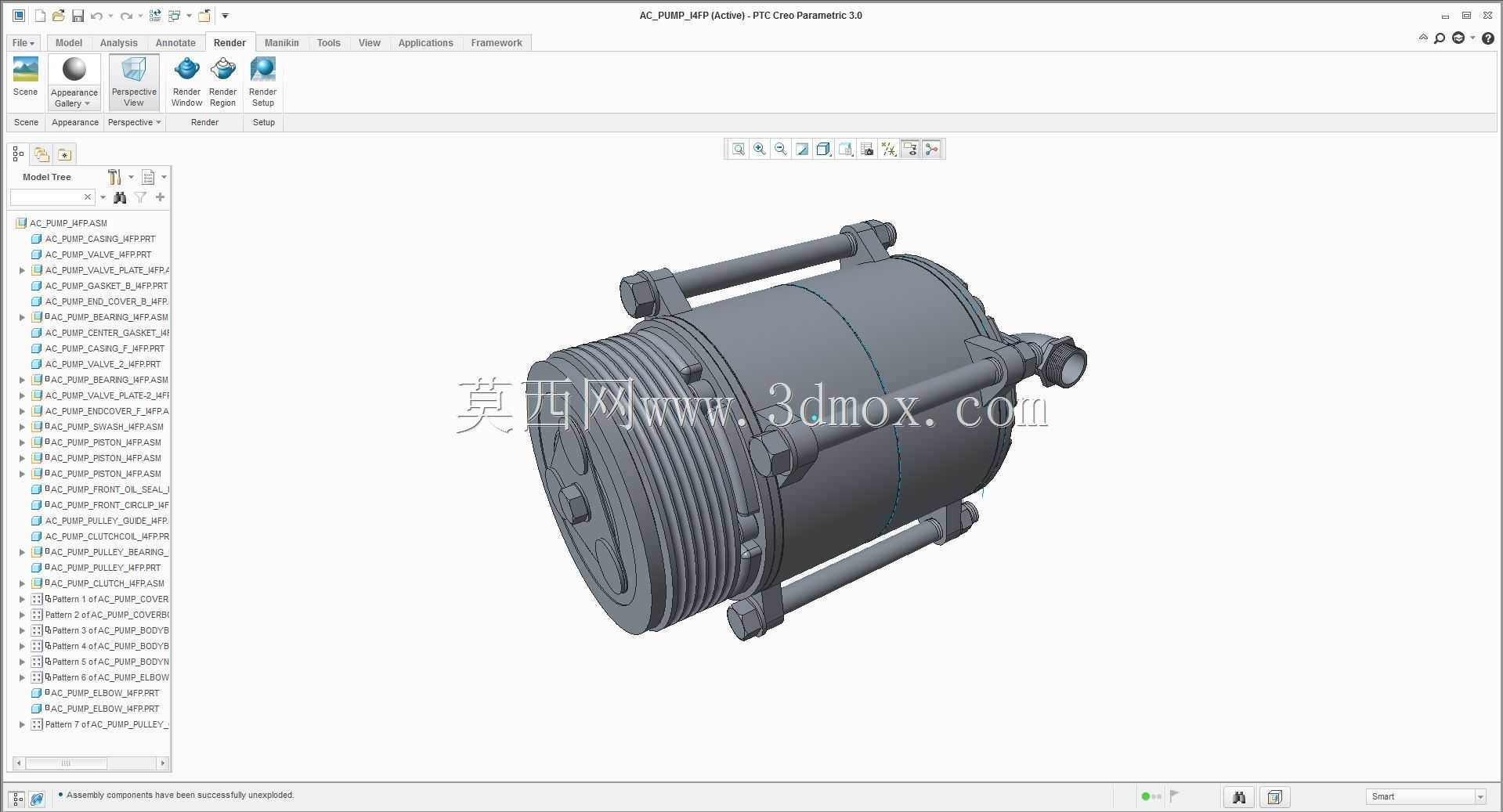

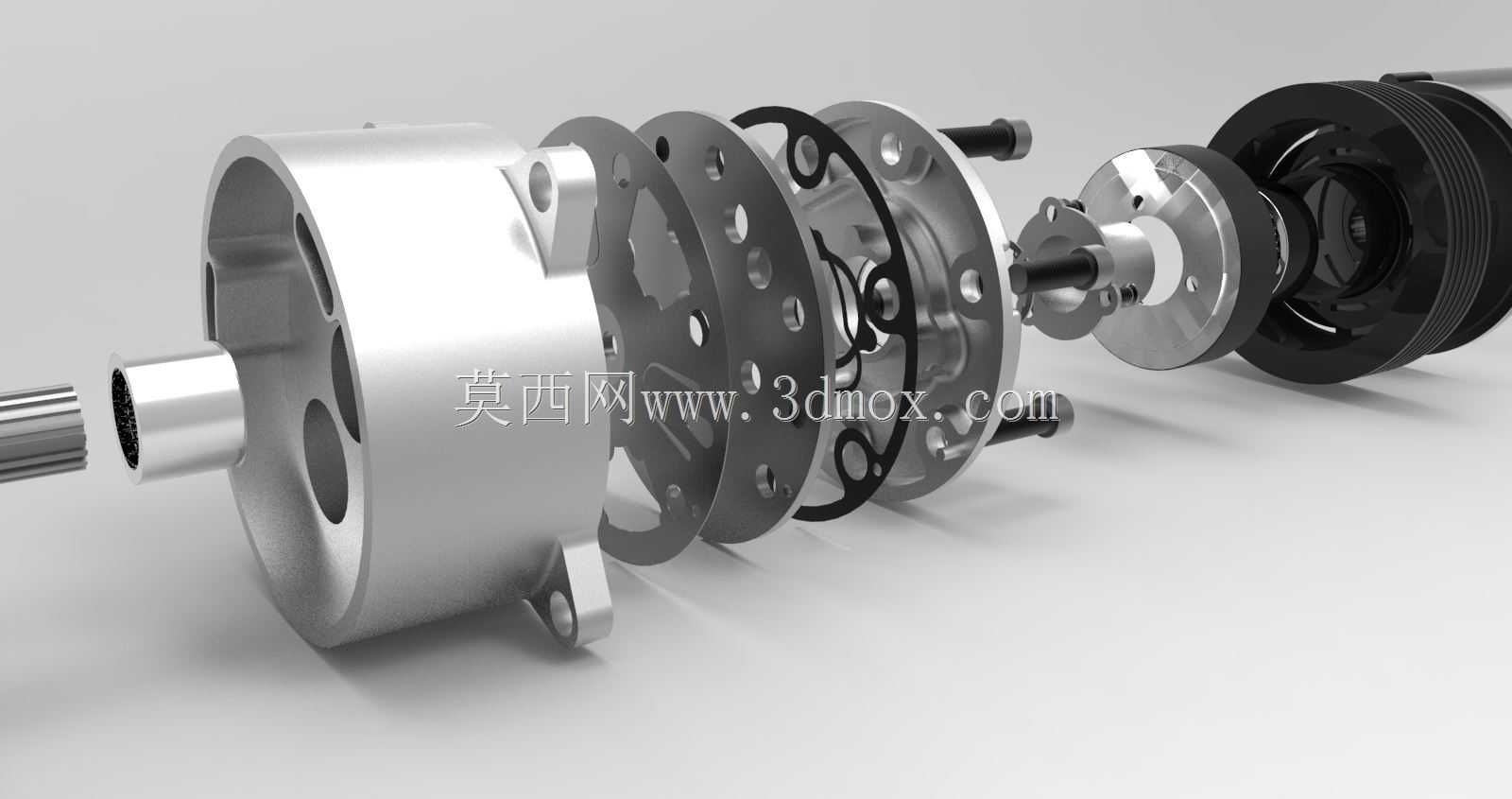

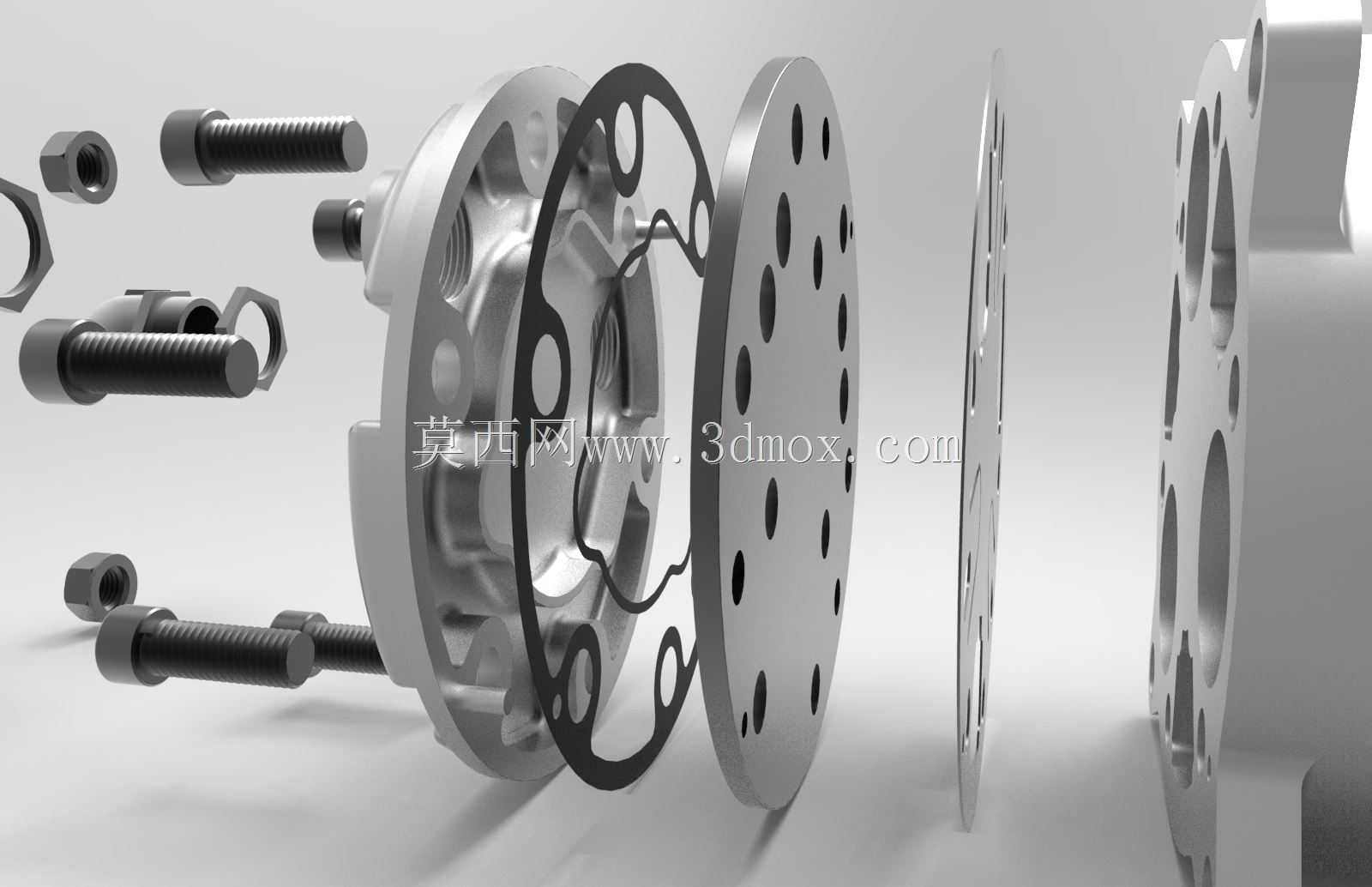

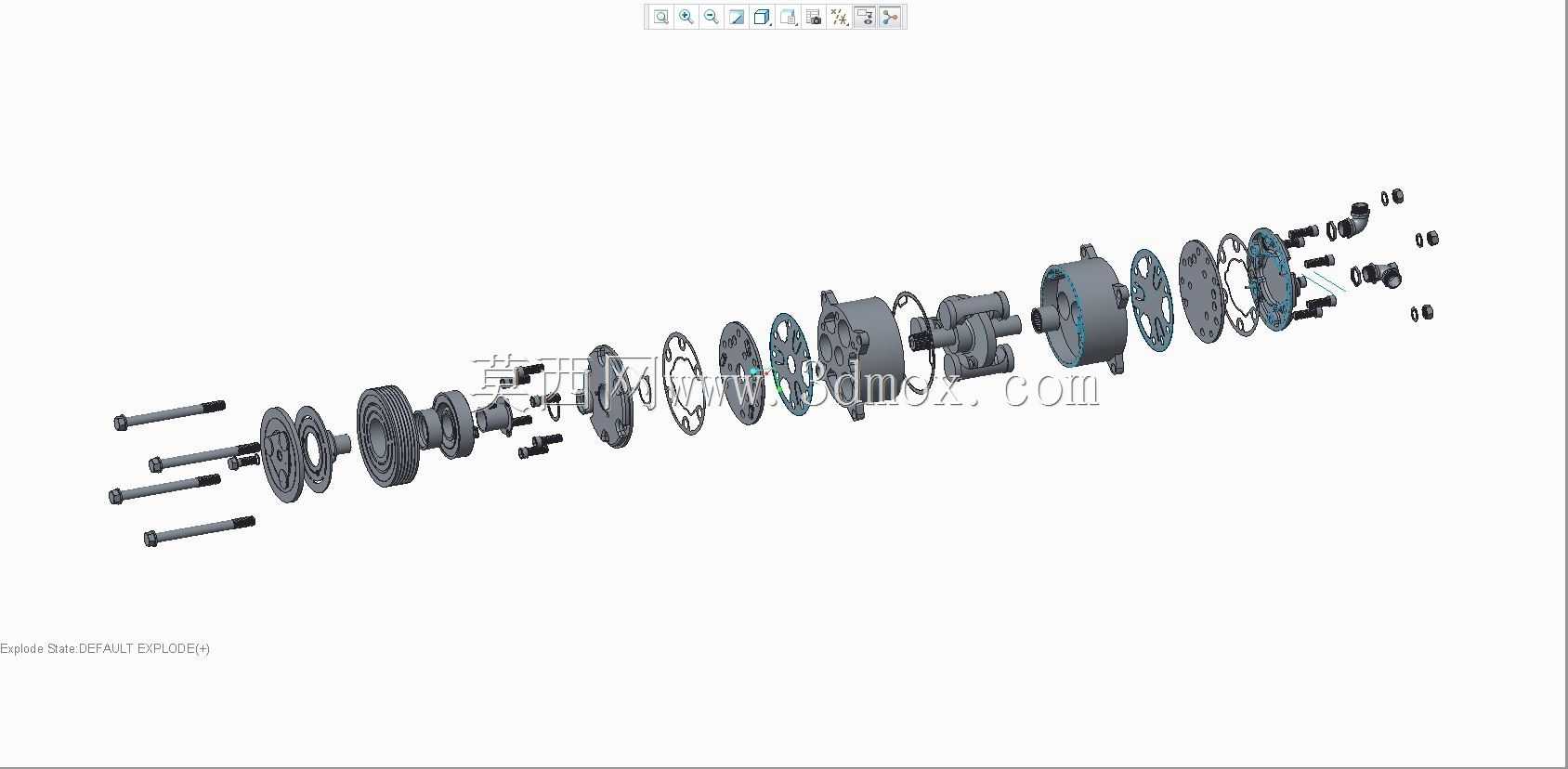

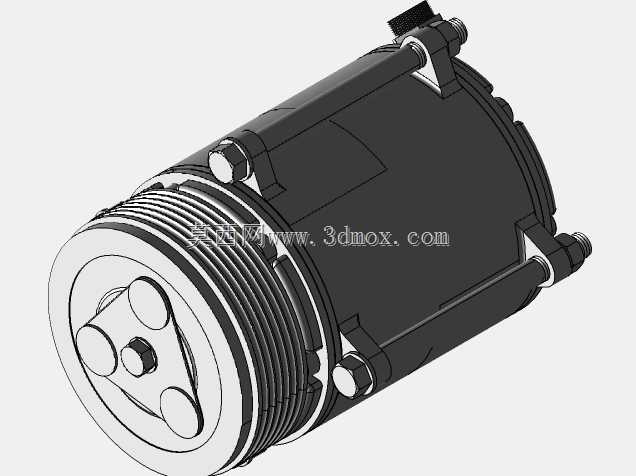

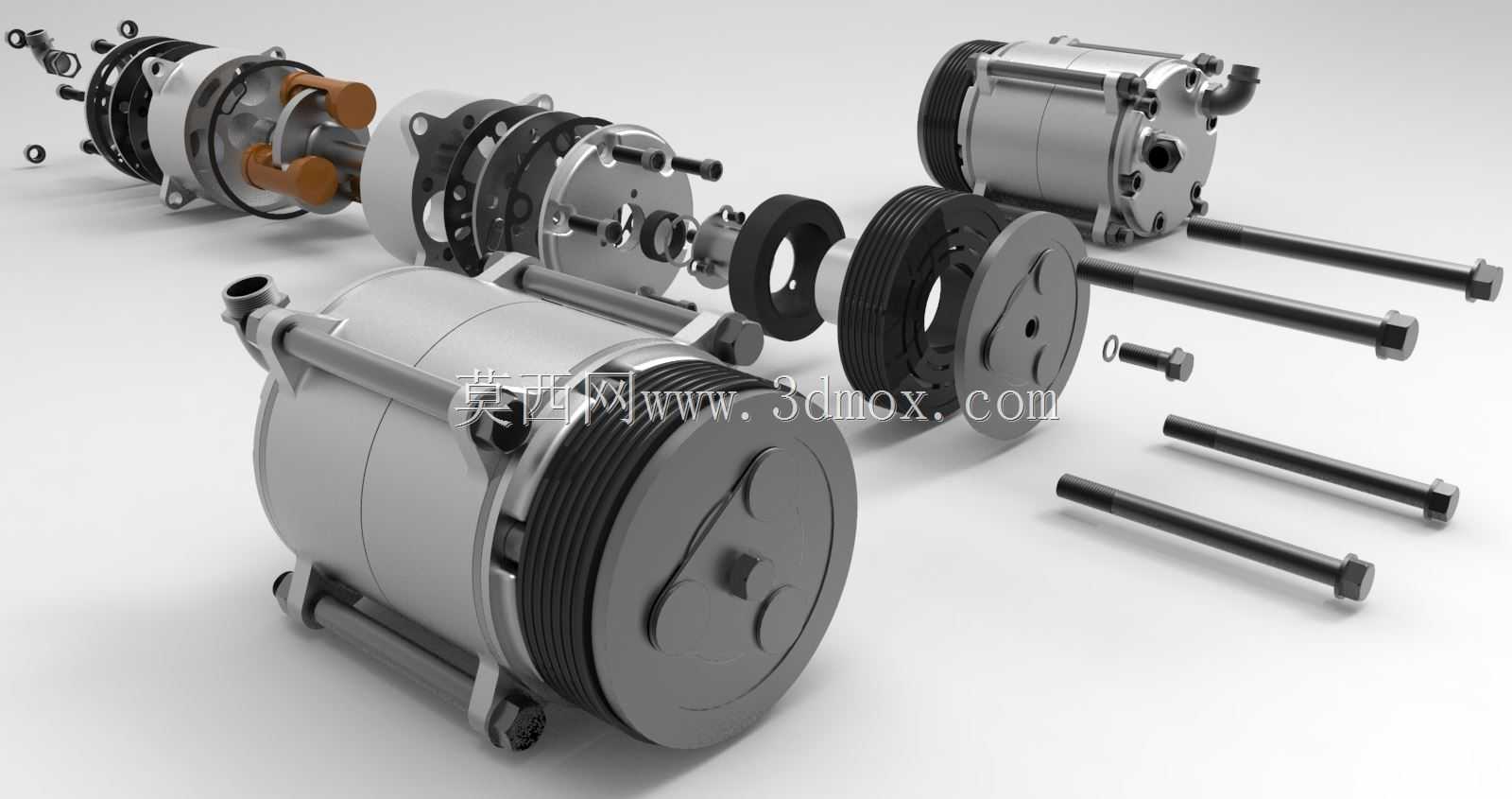

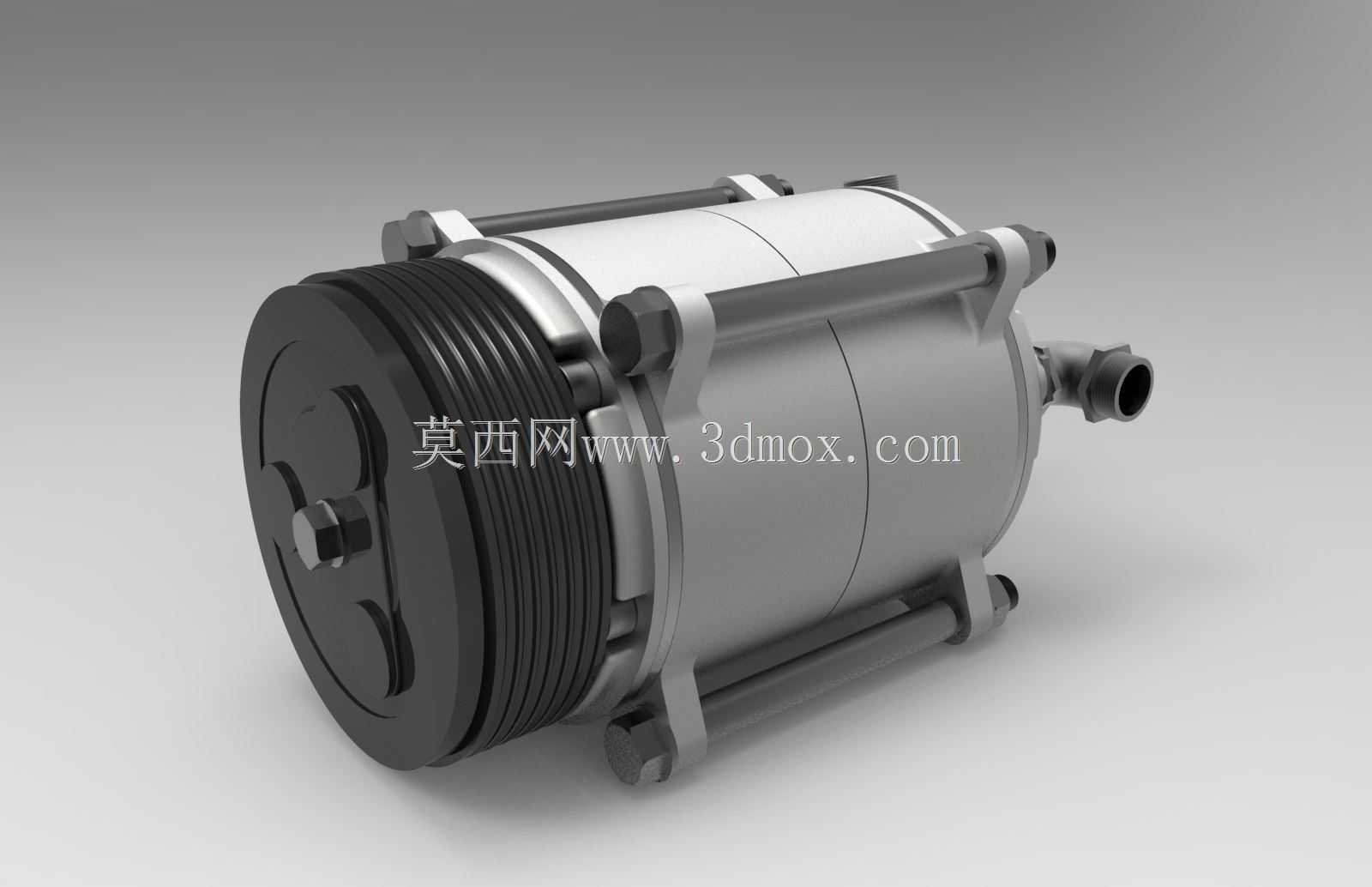

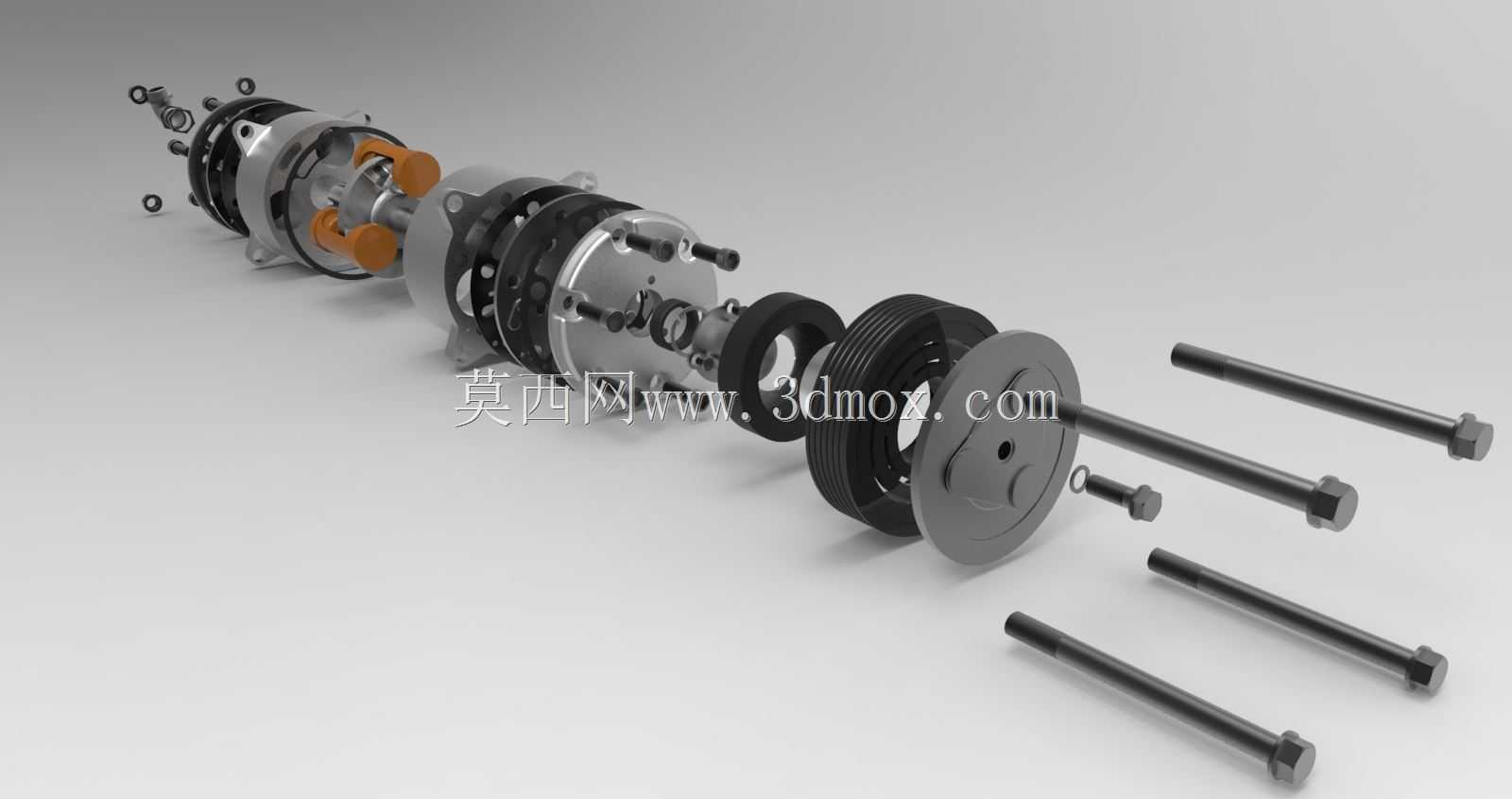

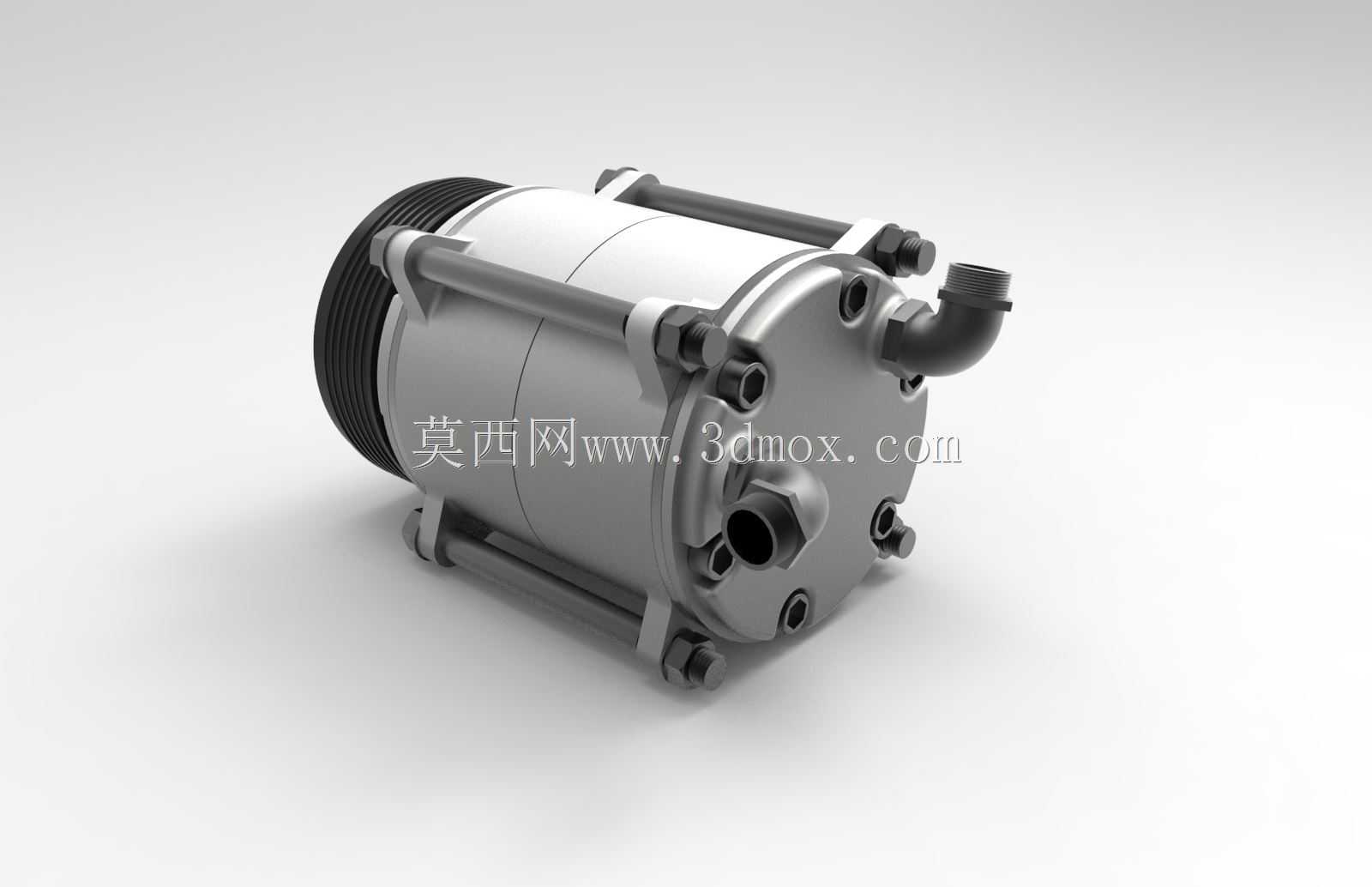

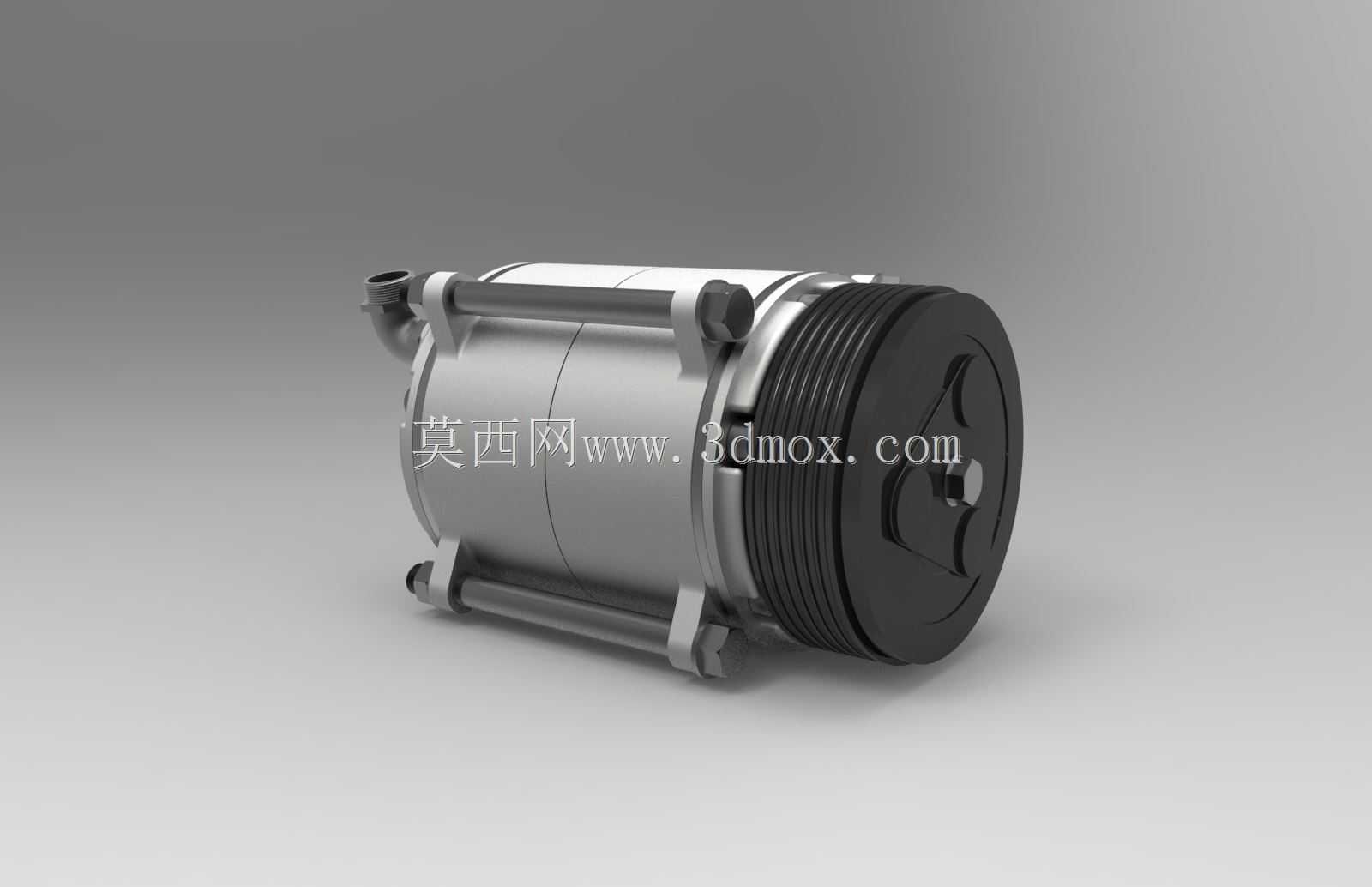

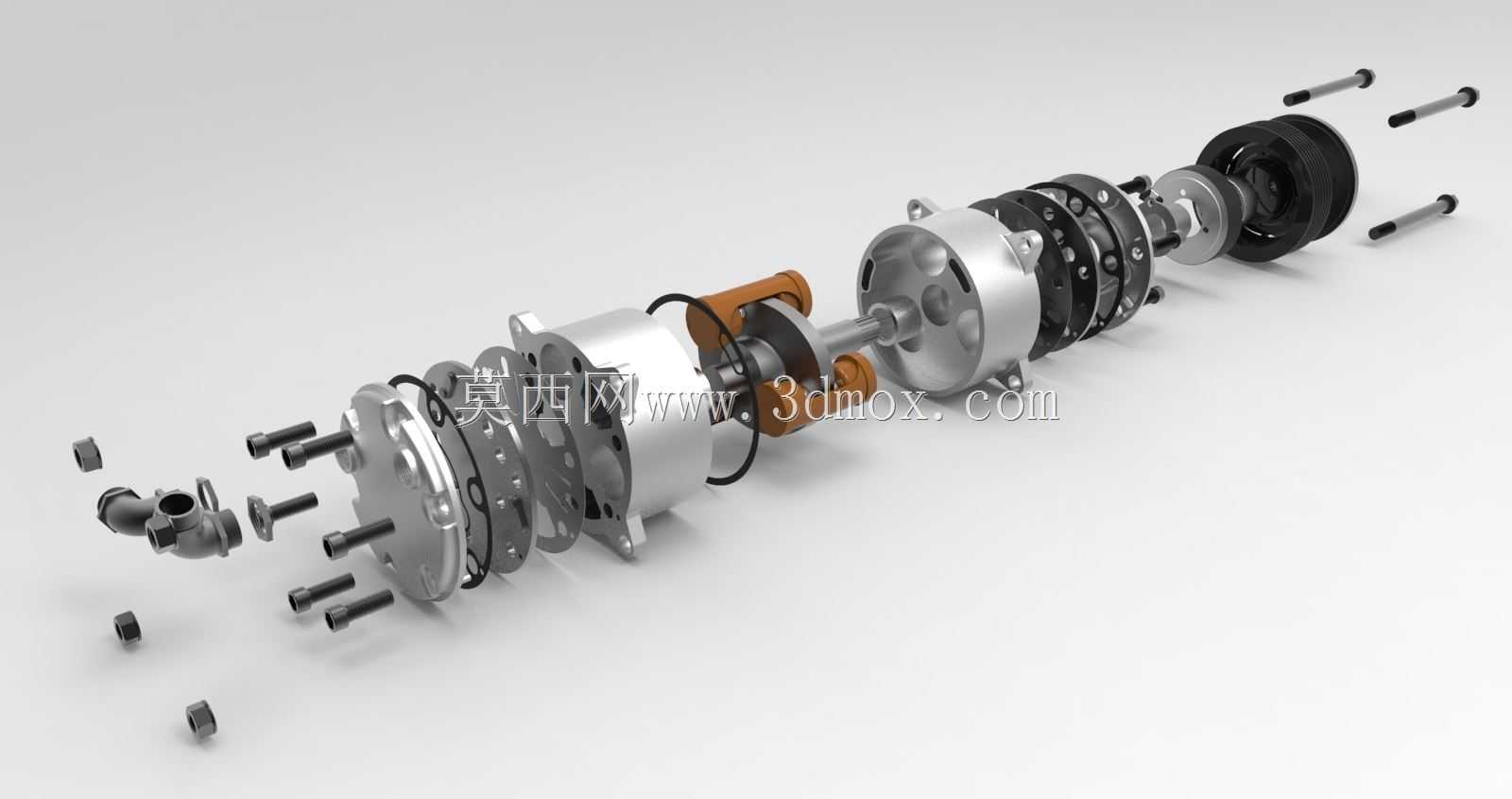

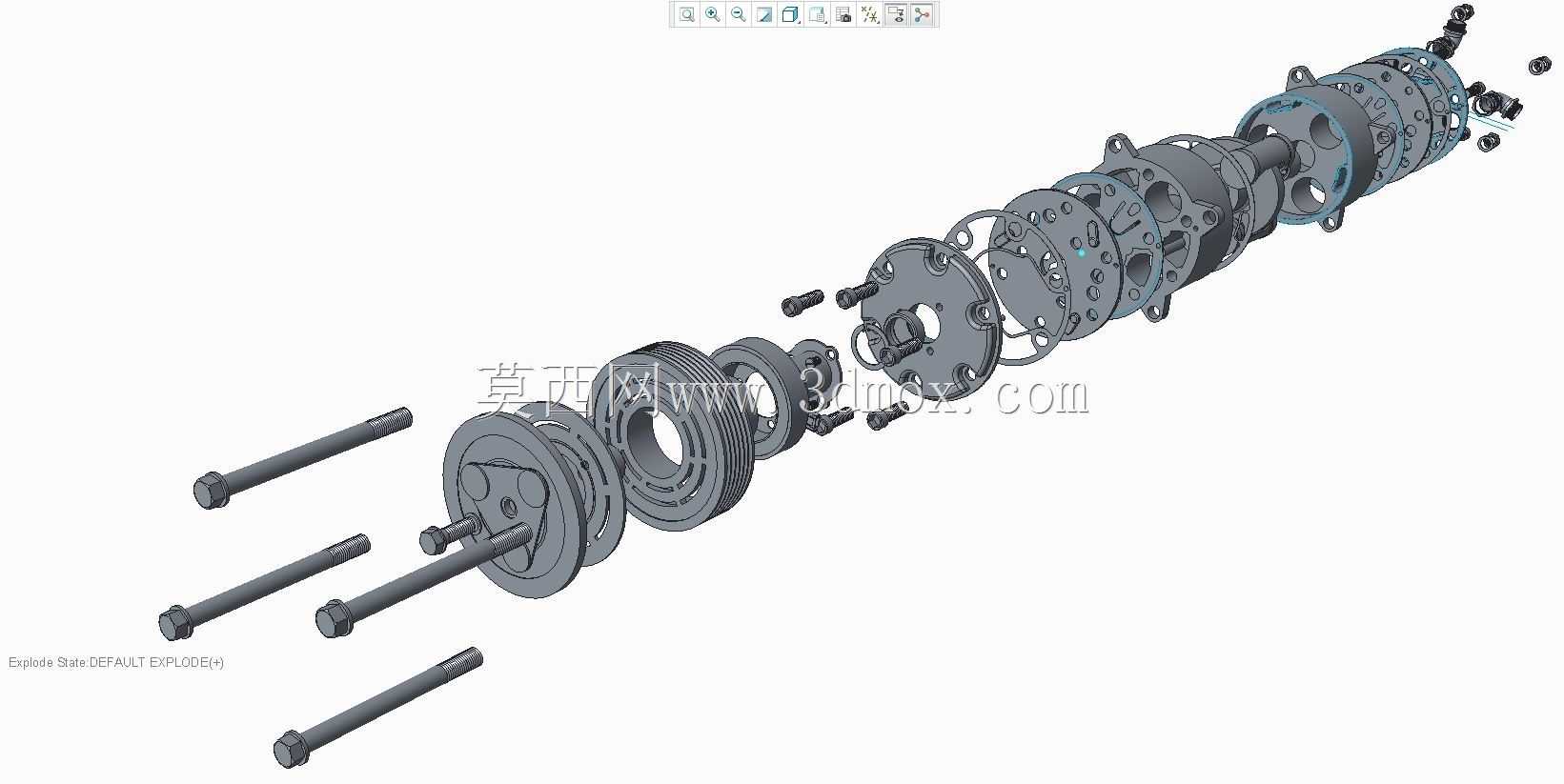

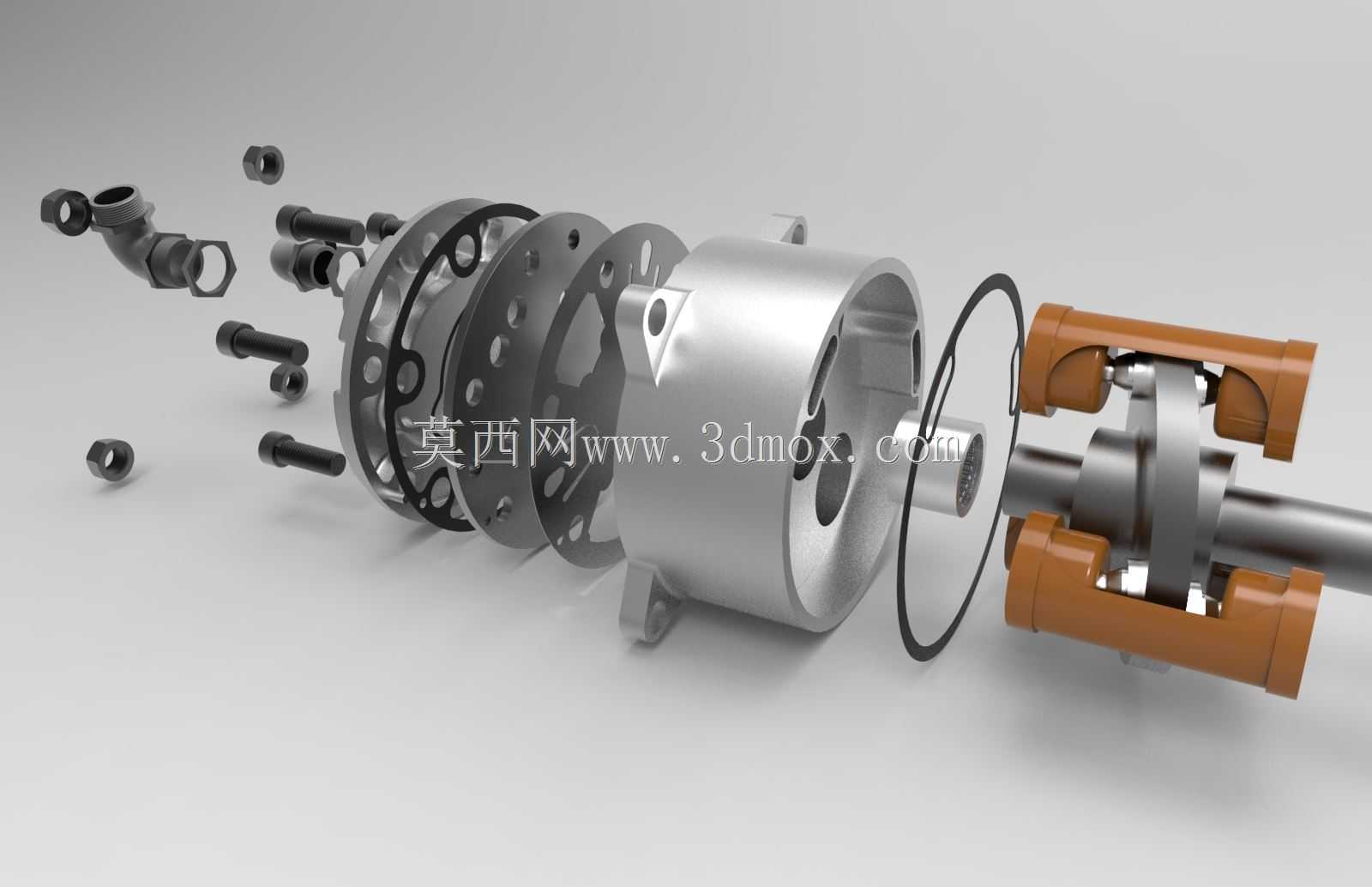

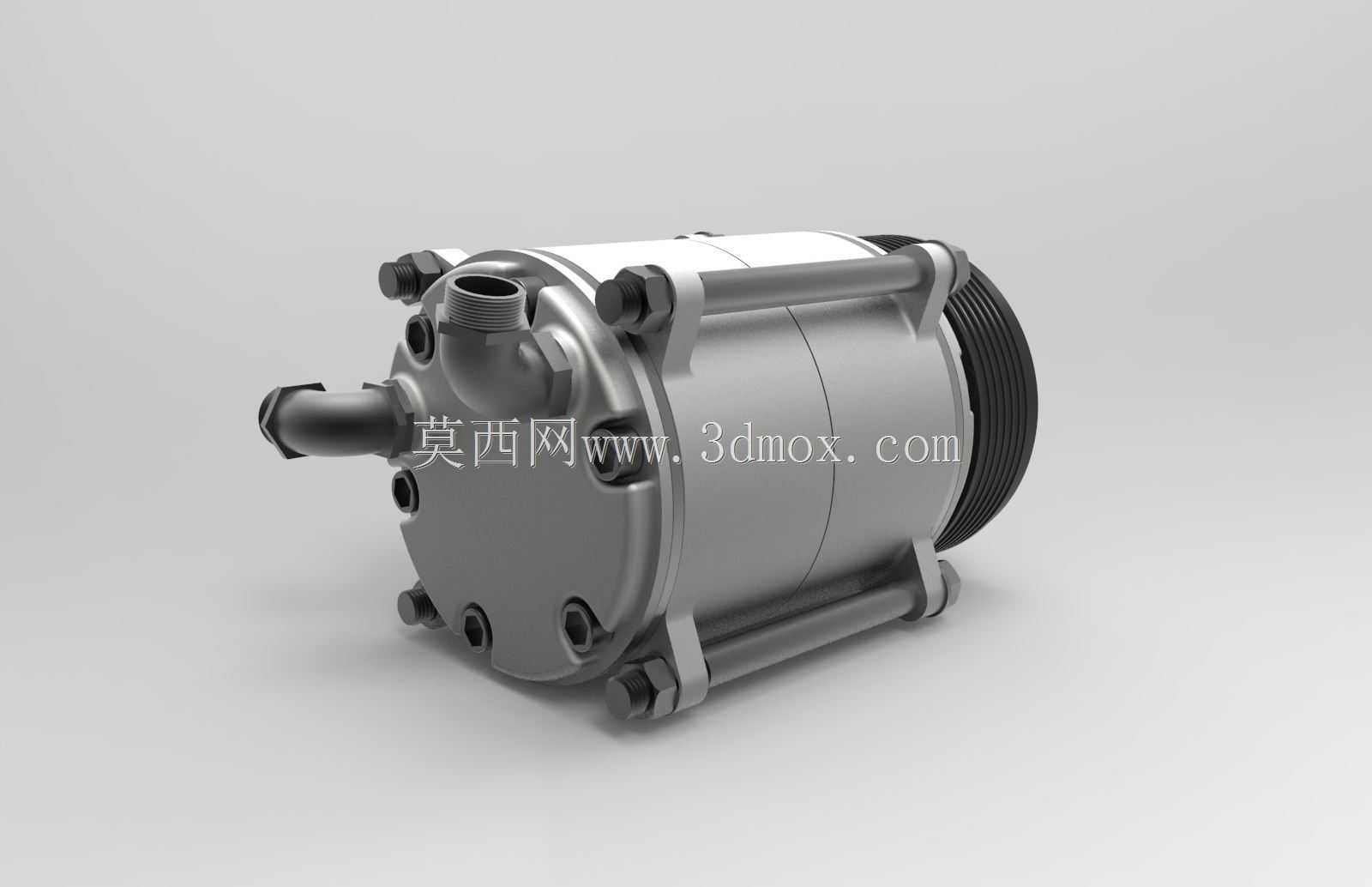

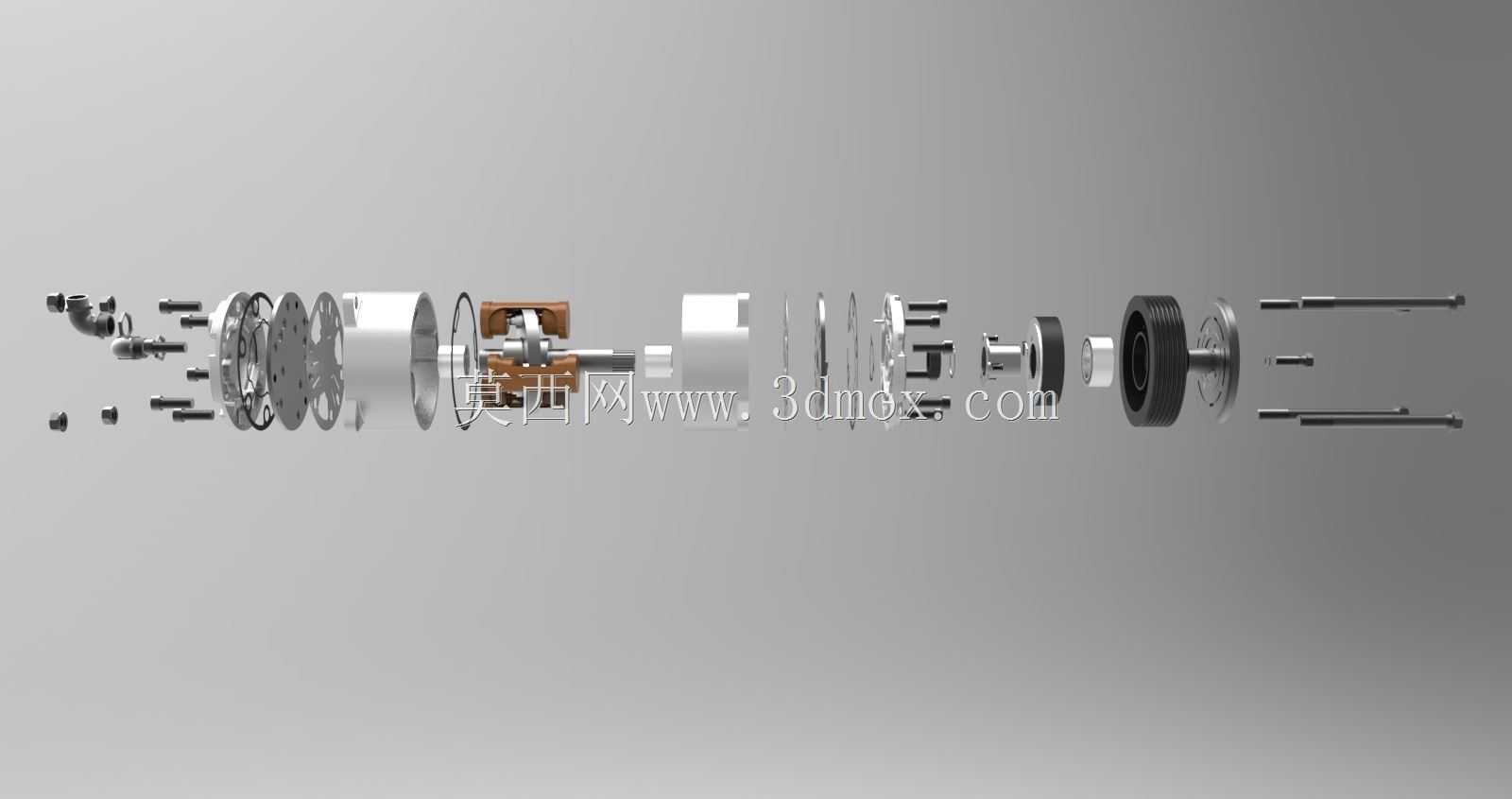

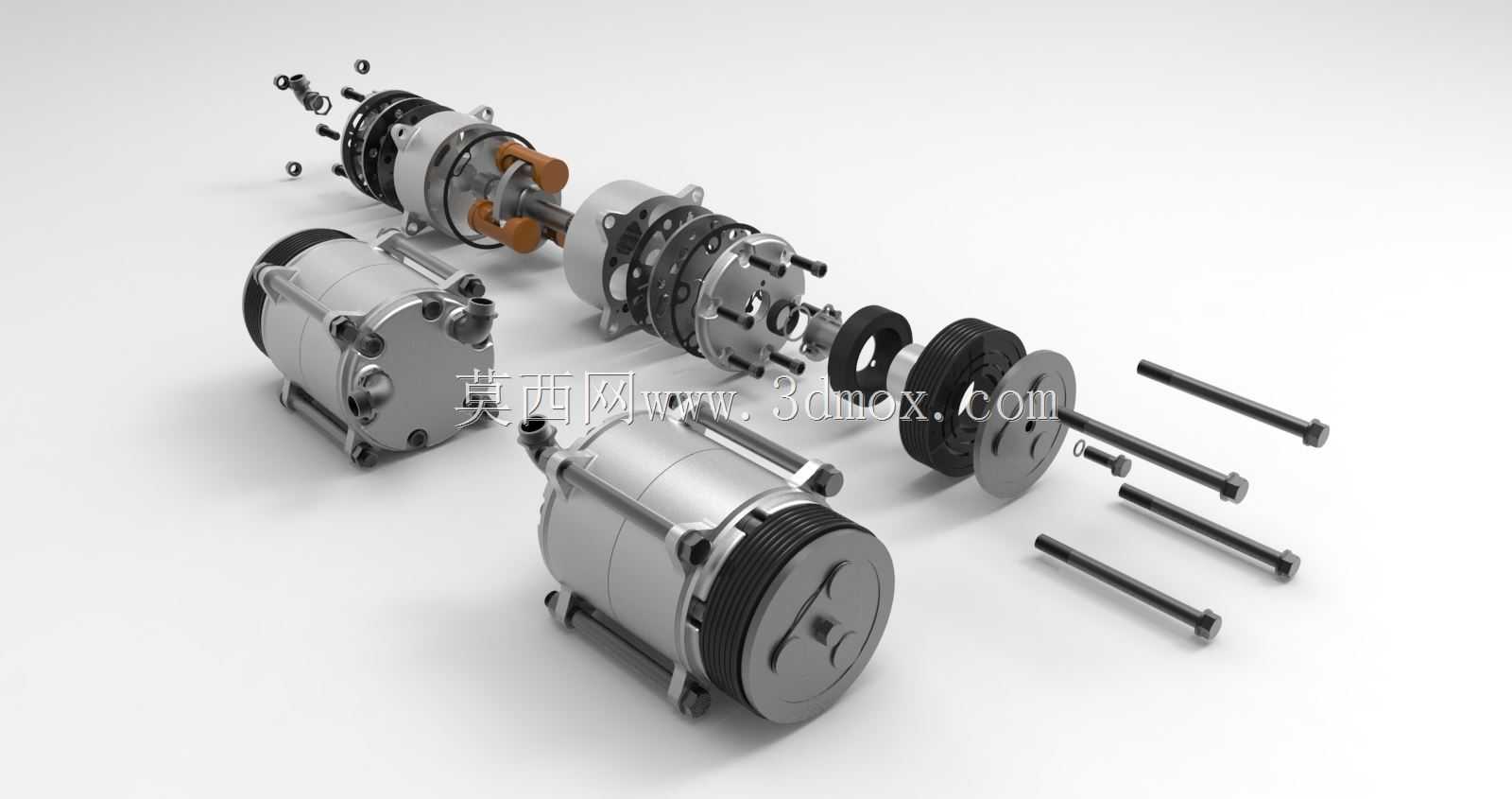

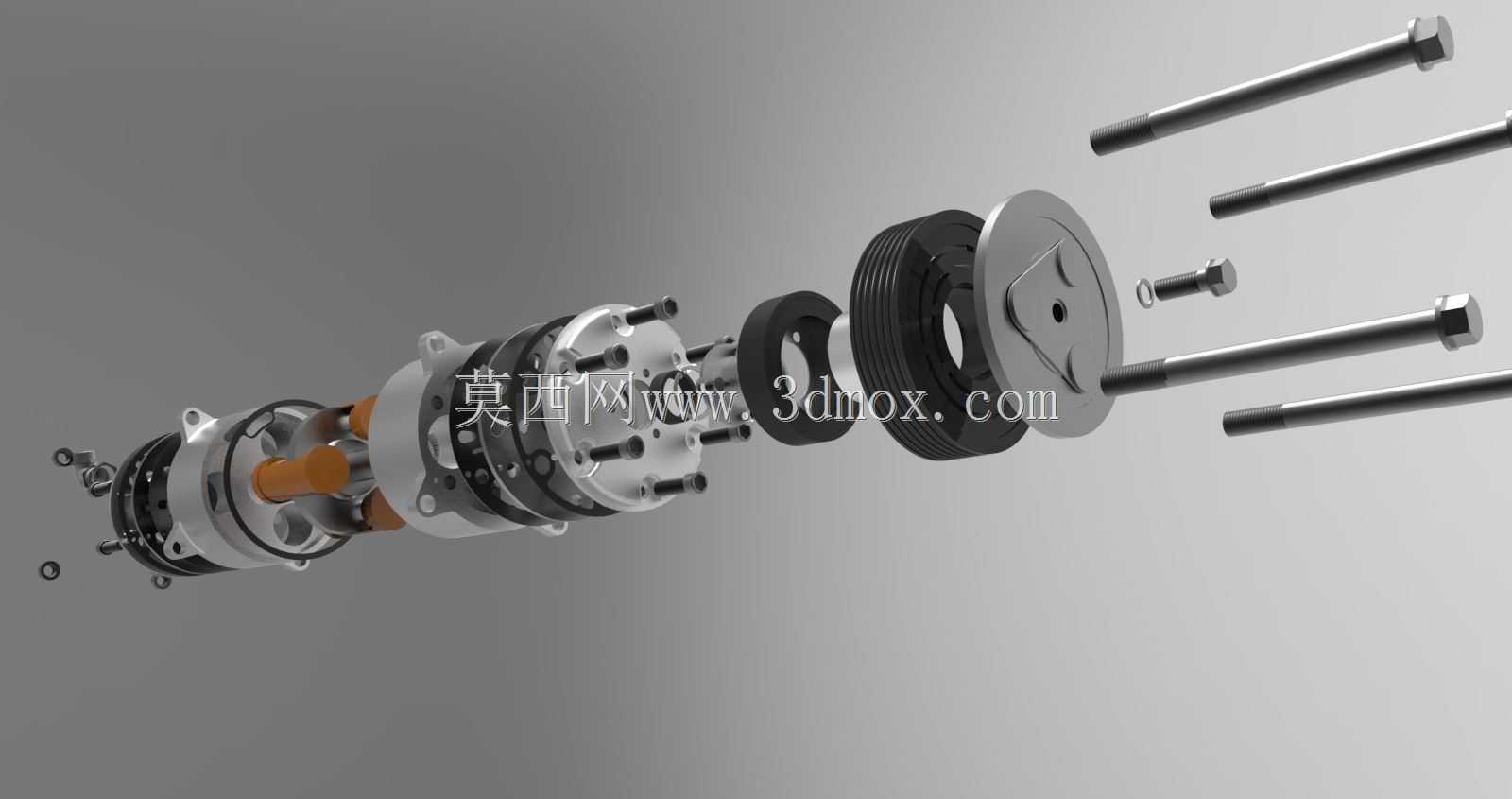

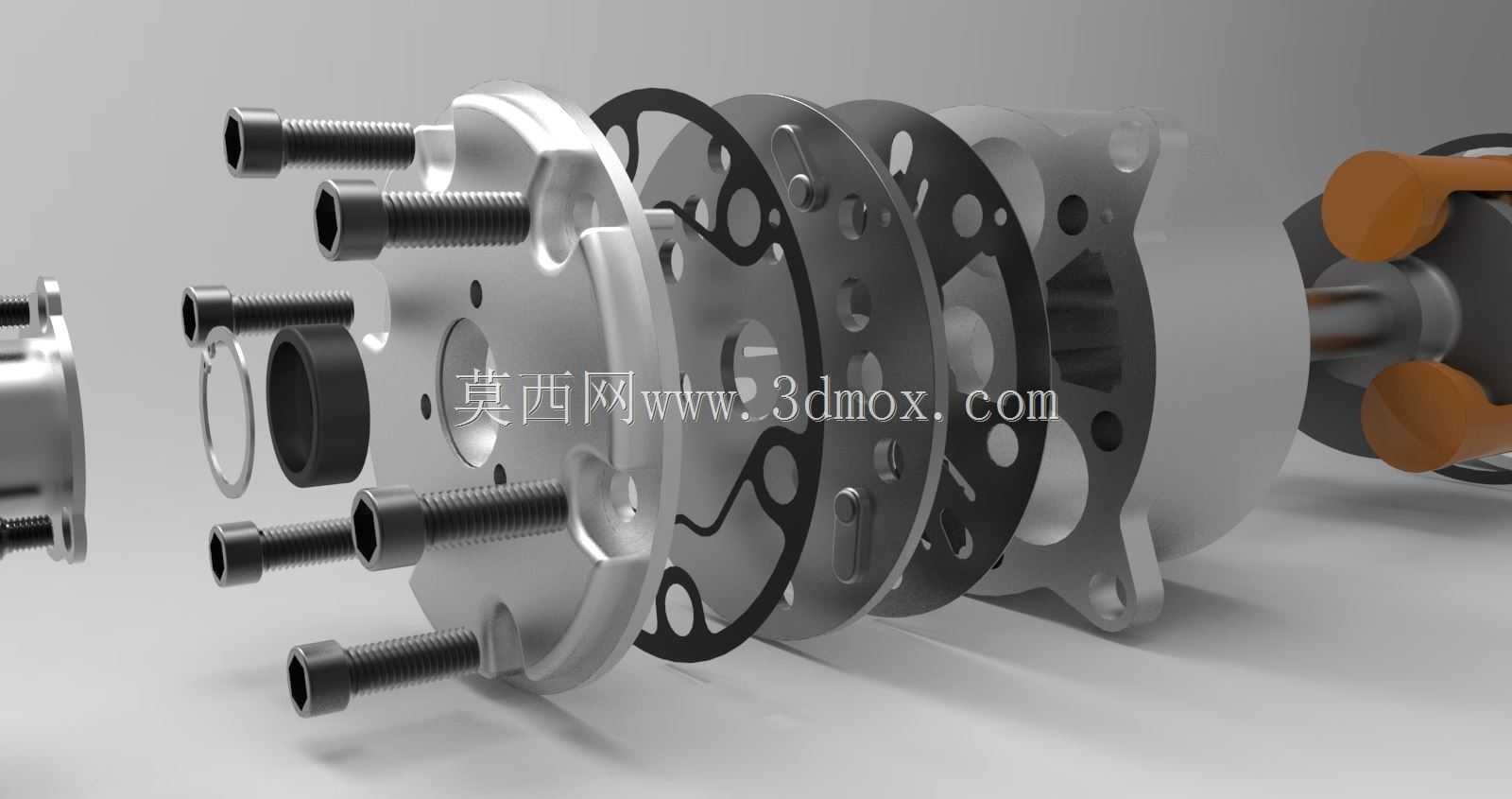

这款斜盘式汽车空调压缩机，是乘用车空调制冷系统的核心动力部件，主要应用于各类燃油乘用车、混动车型的座舱制冷回路中，承担着压缩制冷工质、驱动整个制冷循环运转的核心作用，是保障夏季座舱舒适环境、实现空调系统制冷功能不可或缺的核心部件。在实际车载应用场景中，该压缩机通过发动机皮带轮驱动，将低温低压的气态制冷剂压缩为高温高压状态，推动制冷剂在冷凝器、膨胀阀、蒸发器组成的封闭回路中循环，通过物态变化实现车厢内热量的转移，达到降温制冷的效果。该款压缩机采用三缸双作用活塞的斜盘结构设计，区别于传统往复式压缩机的单作用活塞结构，斜盘旋转一周可带动每个活塞完成两次压缩行程，在更小的体积下实现更大的排气量，有效提升了压缩效率，同时降低了运转过程中的脉动冲击，让压缩机运行更平稳，工作噪音更低，更适配乘用车辆对NVH性能的严苛要求。设计过程中，工程师将主轴与斜盘作为核心传动部件，通过电磁离合器实现动力的通断控制：当空调系统开启时，离合器吸合，发动机动力传递到主轴带动斜盘旋转，斜盘通过滑履结构带动周向均匀布置的三个活塞做轴向往复运动，配合缸体上的进排气阀片完成吸气、压缩、排气的完整工作循环；当空调关闭时，离合器分离，皮带轮随发动机空转，压缩机主轴不工作，减少不必要的动力损耗。从结构布局来看，该模型完整还原了压缩机的装配层级，从前到后依次包含电磁离合器组件、皮带轮、前端盖、缸体、活塞组件、斜盘主轴组件、阀板组件、后端盖以及连接紧固螺栓，所有部件的安装配合边界都严格按照车载安装的实际尺寸设计，前端皮带轮的槽型适配常规乘用车的多楔带规格，缸体上的安装支脚位置、角度都匹配主流车型发动机舱的安装点位，进出制冷剂的管路接口位置与尺寸也符合车载空调管路的通用连接标准，可直接用于压缩机的结构教学、装配工艺演示以及车载空调系统的匹配验证工作。整体壳体采用高压压铸铝合金材质，在保证结构强度的前提下有效降低了部件自重，适配汽车轻量化的设计趋势，内部运动部件经过动平衡调校，可在发动机不同转速区间稳定工作，满足车辆复杂工况下的制冷需求。
