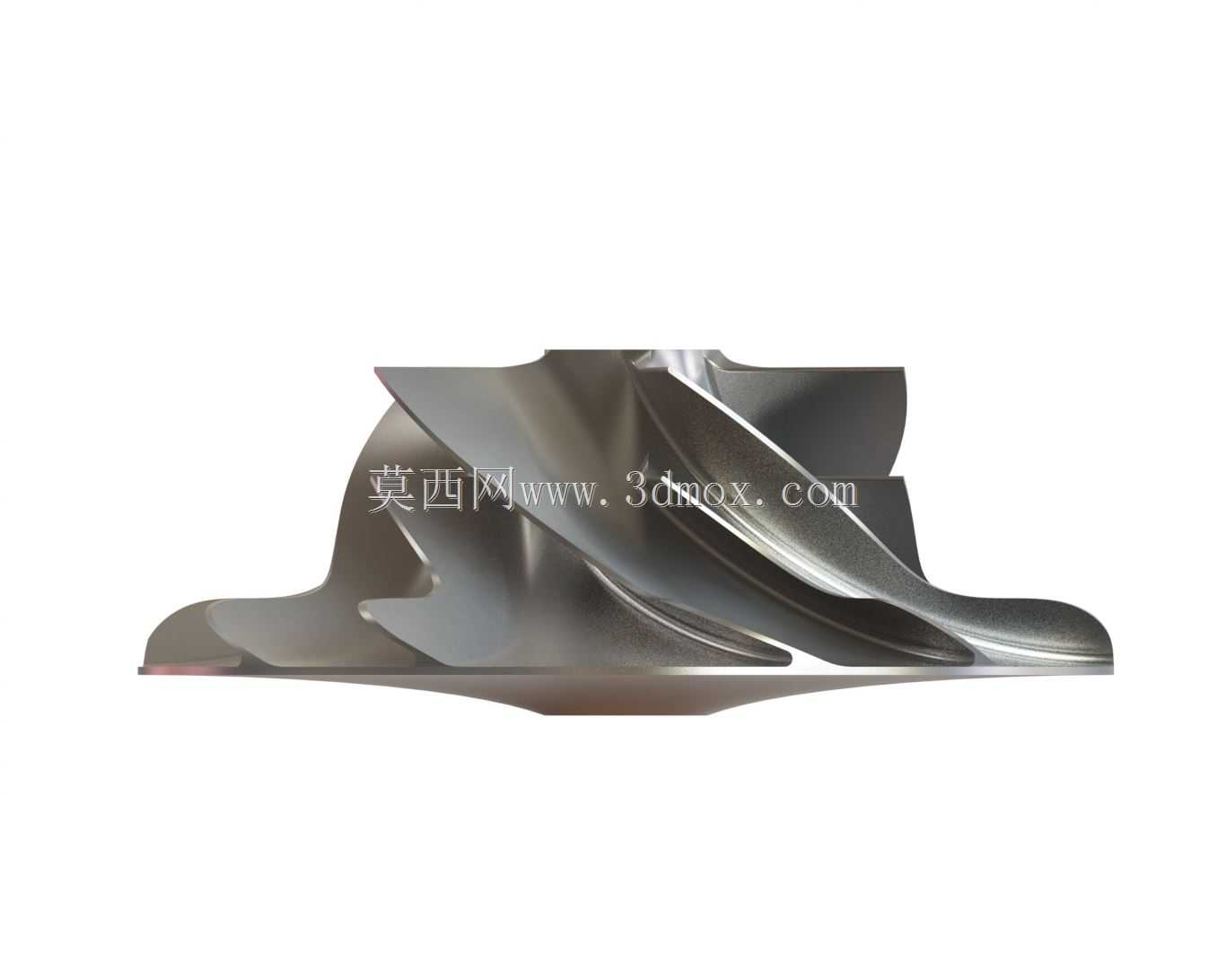

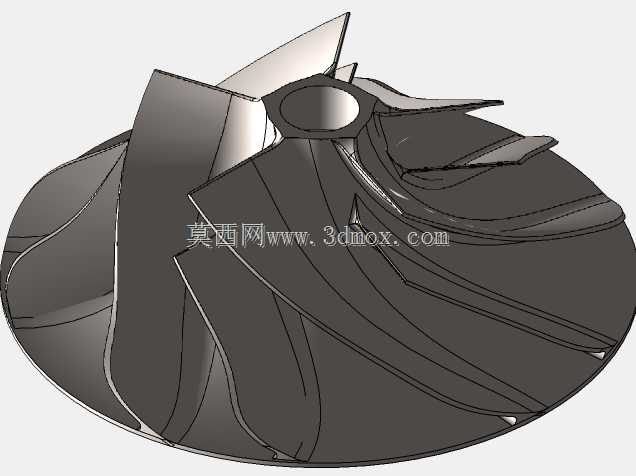

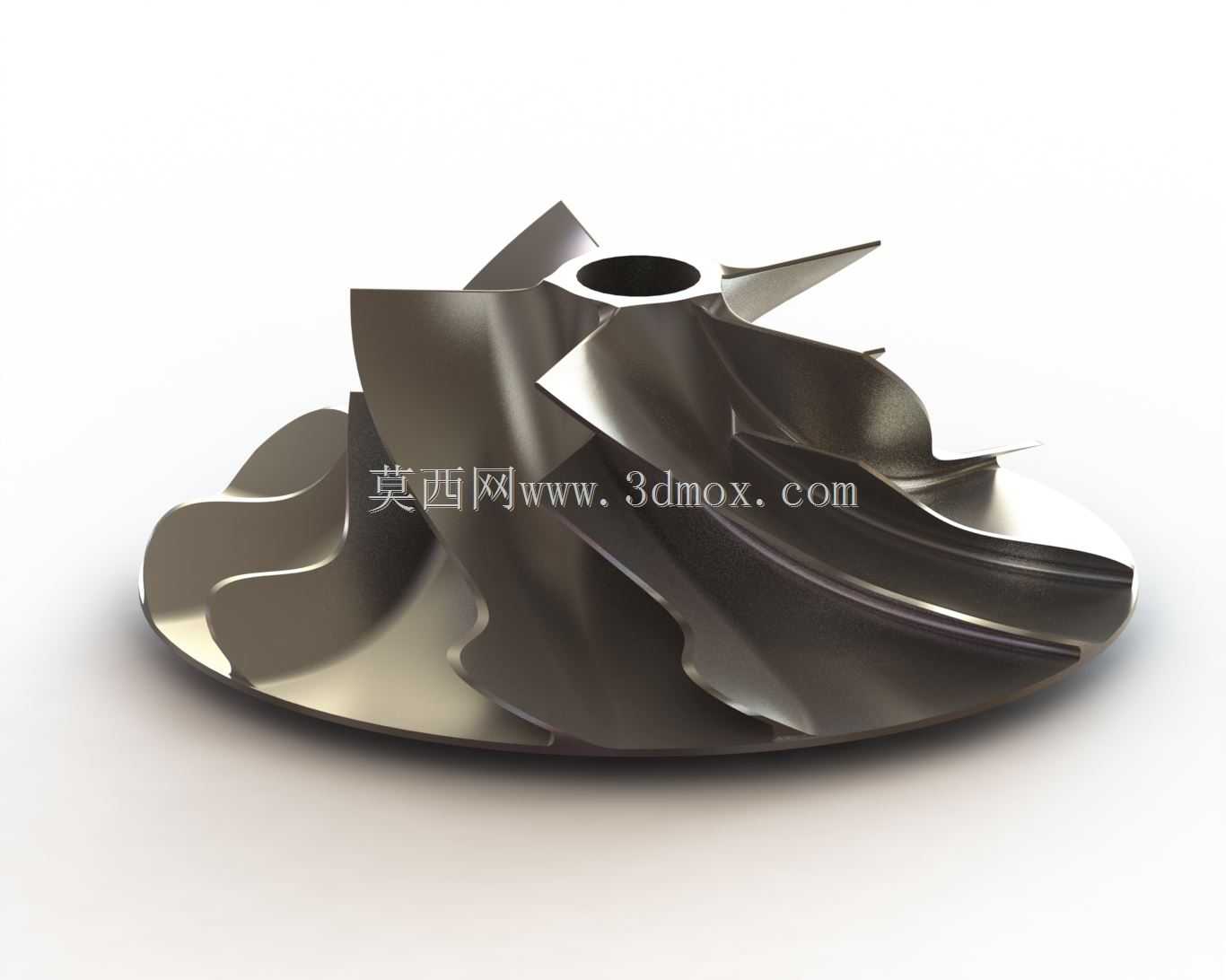

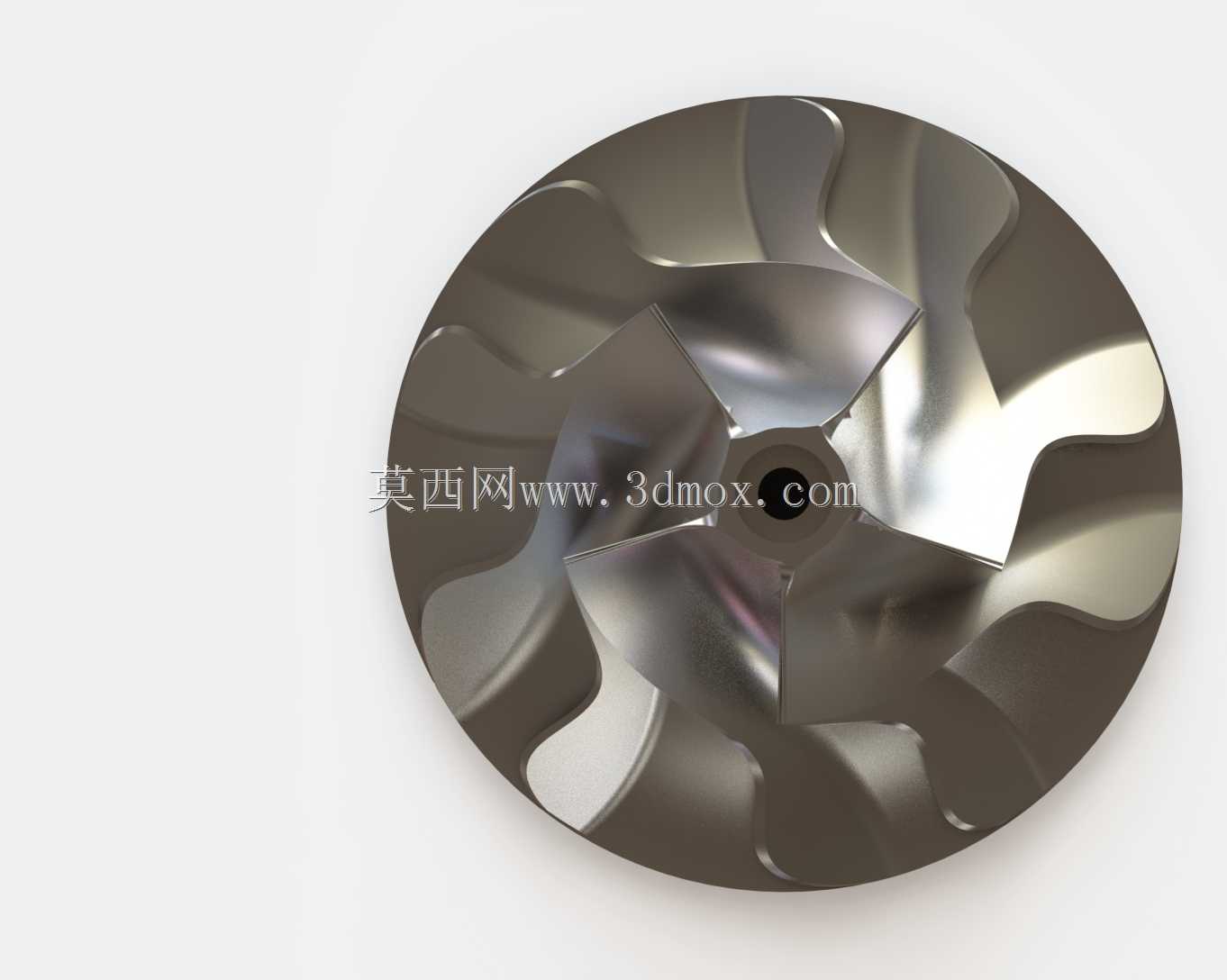

涡轮增压器作为内燃机动力提升的核心部件,广泛应用于乘用车辆、商用货车、工程机械动力单元、船舶柴油机组以及固定式发电动力设备中,能够在不增加发动机排量的前提下,通过压缩进入气缸的空气密度,大幅提升燃油燃烧效率,增强动力输出扭矩,同时降低单位功率的燃油消耗与尾气排放水平,是当前动力领域节能减排技术路线中的核心配套部件。本次设计的核心为涡轮增压器的压气机端叶轮,是压气机实现空气动能向压力能转换的核心做功元件,其设计精度直接决定了增压器的整体增压效率、喘振边界范围与高速运行稳定性。在实际运行场景中,该叶轮随涡轮轴同步做最高每分钟数十万转的高速旋转,将轴向进入的空气通过叶片流道加速后,在扩压段完成动能到压力能的转换,为发动机提供高于环境压力的进气充量。设计过程中首先围绕目标动力机型的排量、额定功率、目标增压比、常用工况转速区间确定了叶轮的基础气动参数,采用三元流动理论完成叶片型线的初始构建,叶片采用大后弯角的三元扭曲设计,沿叶高方向的型线平滑过渡,能够有效降低叶片表面的气流分离损失,拓宽压气机的高效运行区间,同时兼顾低转速工况下的进气响应速度,避免低速喘振问题的出现。叶轮整体采用半开式结构设计,轮盘侧与涡轮轴的安装轴颈采用高精度过盈配合定位,中心定位孔的尺寸公差严格控制在微米级,保证高速旋转下的动平衡精度,避免高速运转时出现振动超限的问题。叶片前缘采用小圆角钝化处理,降低进气冲击损失,叶顶与压气机壳体之间预留了符合热膨胀要求的微小间隙,既避免高温高速运转下叶片与壳体发生刮蹭,又尽可能减少叶顶间隙漏气带来的效率损失。完成基础结构建模后,针对叶轮内部的流场开展了全工况流体动力学优化,通过调整叶片的安装角分布、流道的收敛扩张比例、轮盖侧的型线曲率,对不同转速下的流场分布进行迭代修正,消除了流道内的局部涡流与低速滞止区,使得叶轮在常用工况区间的等熵效率提升至较高水平,同时拓宽了压气机的稳定工作流量范围,能够更好匹配发动机全工况下的进气需求。在安装边界设计上,叶轮的轴向定位尺寸、与背部密封结构的配合间隙、与涡轮轴的连接锁紧结构都严格匹配通用增压器的安装接口规范,无需额外修改周边配套结构即可直接完成装配替换,适配多数同功率等级的废气涡轮增压器产品。
