汽车风挡刮水器连杆传动机构设计

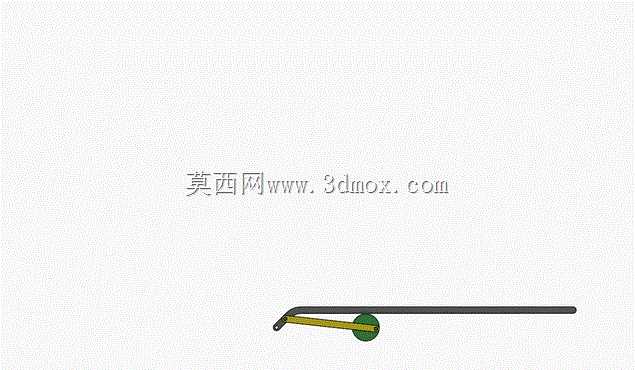

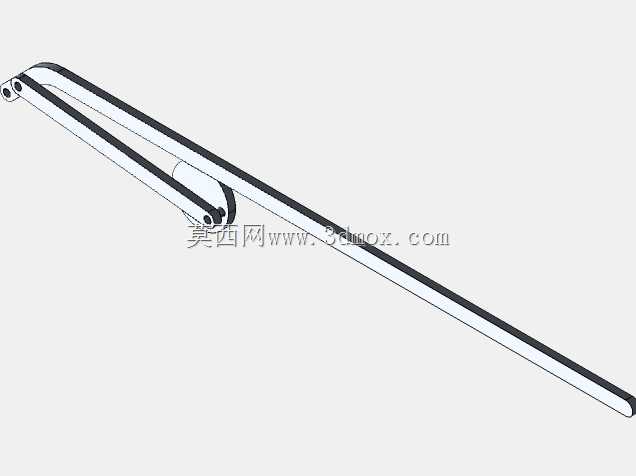

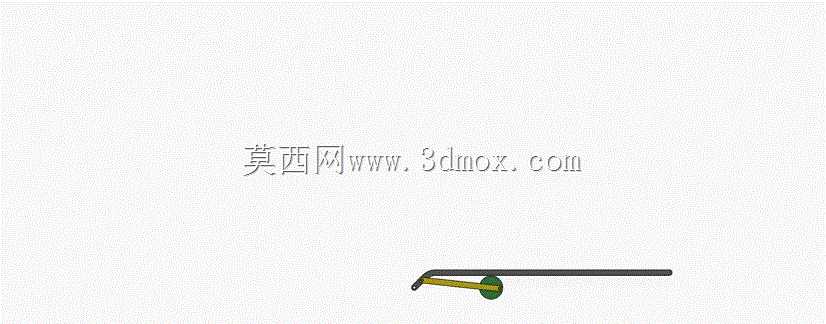

风挡刮水器是乘用车辆、商用车辆必备的车身安全附件，核心作用是在降雨、降雪、扬尘、路面溅污等工况下，快速清除风挡玻璃外表面的遮挡物，为驾驶员提供清晰无遮挡的前方视野，直接关系到车辆行驶过程中的视线安全，是整车出厂强制检验的必备功能部件。这套刮水器机构采用经典的平面连杆传动方案，整体结构由驱动摆臂、传动连杆、刮臂安装转轴、固定基座几个核心部分组成，整体沿风挡玻璃下沿的钣金安装空间布局，充分利用了风挡下方集雨板区域的狭长安装空间，不会占用发动机舱内其他核心部件的布置位置，适配绝大多数前置挡风玻璃的车型安装需求。从功能特性来看，这套机构可以将驱动端的连续旋转运动，转化为刮臂输出端的定角度往复摆动，传动过程平稳无卡滞，通过连杆长度的参数匹配，可以精准控制刮片的摆动角度与覆盖范围，确保刮拭区域完全覆盖驾驶员的主视野区，同时避免刮臂运动过程中触碰风挡边框或者周边的车身覆盖件。设计过程中优先考虑了运动轨迹的合理性，通过运动学仿真反复校核各铰接点的运动行程，确保整个摆动周期内连杆之间无运动干涉，各铰接点的受力均匀，降低长期往复运动带来的铰接磨损，延长机构的整体使用寿命。安装边界方面，机构的固定基座预留了与车身钣金匹配的安装孔位，整体安装高度控制在集雨板的容纳范围内，不需要对车身原有结构做额外改动，刮臂输出轴的位置与风挡玻璃曲面的曲率匹配，保证刮片工作时可以全程贴合玻璃表面，不会出现局部漏刮、跳刮的问题。整套机构的传动效率高，运行噪音低，能够适配不同转速的驱动输入，满足小雨慢刮、大雨快刮、间歇刮拭等不同工况的使用需求，在低温、扬尘等恶劣使用环境下也能保持稳定的工作状态，为雨天、雪天的行车安全提供可靠的功能保障。
